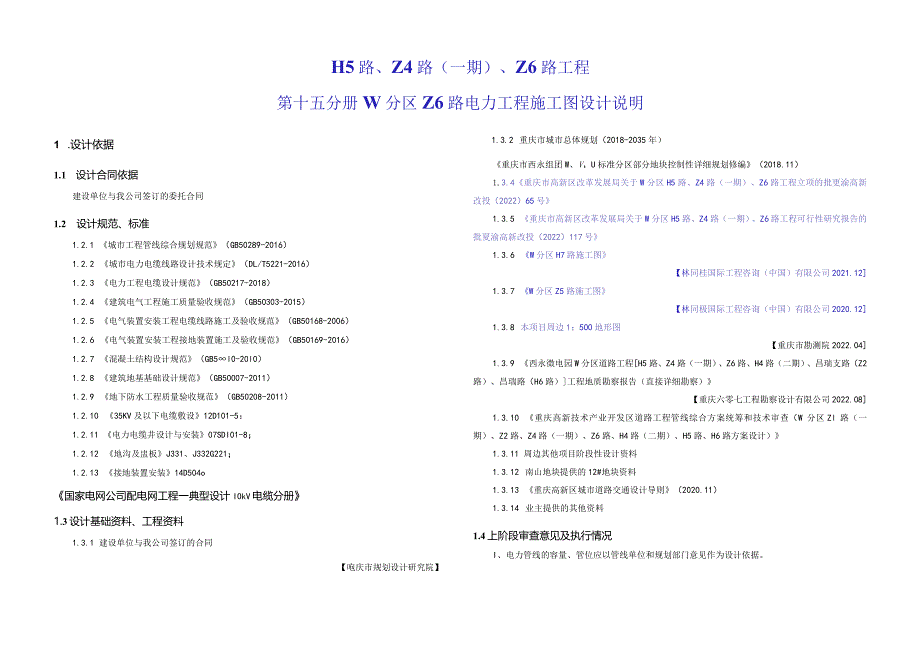

1、H5路、Z4路（一期）、Z6路工程第十五分册W分区Z6路电力工程施工图设计说明1 .设计依据1.1 设计合同依据建设单位与我公司签订的委托合同1.2 设计规范、标准1.2.1 城市工程管线综合规划规范（GB50289-2016）1.2.2 城市电力电缆线路设计技术规定（DL/T5221-2016）1.2.3 电力工程电缆设计规范（GB50217-2018）1.2.4 建筑电气工程施工质量验收规范（GB50303-2015）1.2.5 电气装置安装工程电缆线路施工及验收规范（GB50168-2006）1.2.6 电气装置安装工程接地装置施工及验收规范（GB50169-2016）1.2.7 混凝土
2、结构设计规范（GB5l0-20l0）1.2.8 建筑地基基础设计规范（GB50007-2011）1.2.9 地下防水工程质量验收规范（GB50208-2011）1.2.10 35KV及以下电缆敷设12D101-5：1.2.11 电力电缆井设计与安装07SDI01-8；1.2.12 地沟及盅板J331、J332G221；1.2.13 接地装置安装14D504o国家电网公司配电网工程一典型设计IOkV电缆分册1.3设计基础资料、工程资料1.3.1 建设单位与我公司签订的合同1.3.2 重庆市城市总体规划（2018-2035年）重庆市西永组团W、V、U标准分区部分地块控制性详细规划修编（2018.1
3、1）1.3.4重庆市高新区改革发展局关于W分区H5路、Z4路（一期）、Z6路工程立项的批更渝高新改投（2022）65号1.3.5 重庆市高新区改革发展局关于W分区H5路、Z4路（一期）、Z6路工程可行性研究报告的批夏渝高新改投（2022）117号1.3.6 W分区H7路施工图【林同桂国际工程咨询（中国）有限公司2021.121.3.7 W分区Z5路施工图【林同极国际工程咨询（中国）有限公司2020.121.3.8 本项目周边1：500地形图【重庆市勘测院2022.041.3.9 西永微电园W分区道路工程H5路、Z4路（一期）、Z6路、H4路（二期）、昌瑞支路（Z2路）、昌瑞路（H6路）工程地质

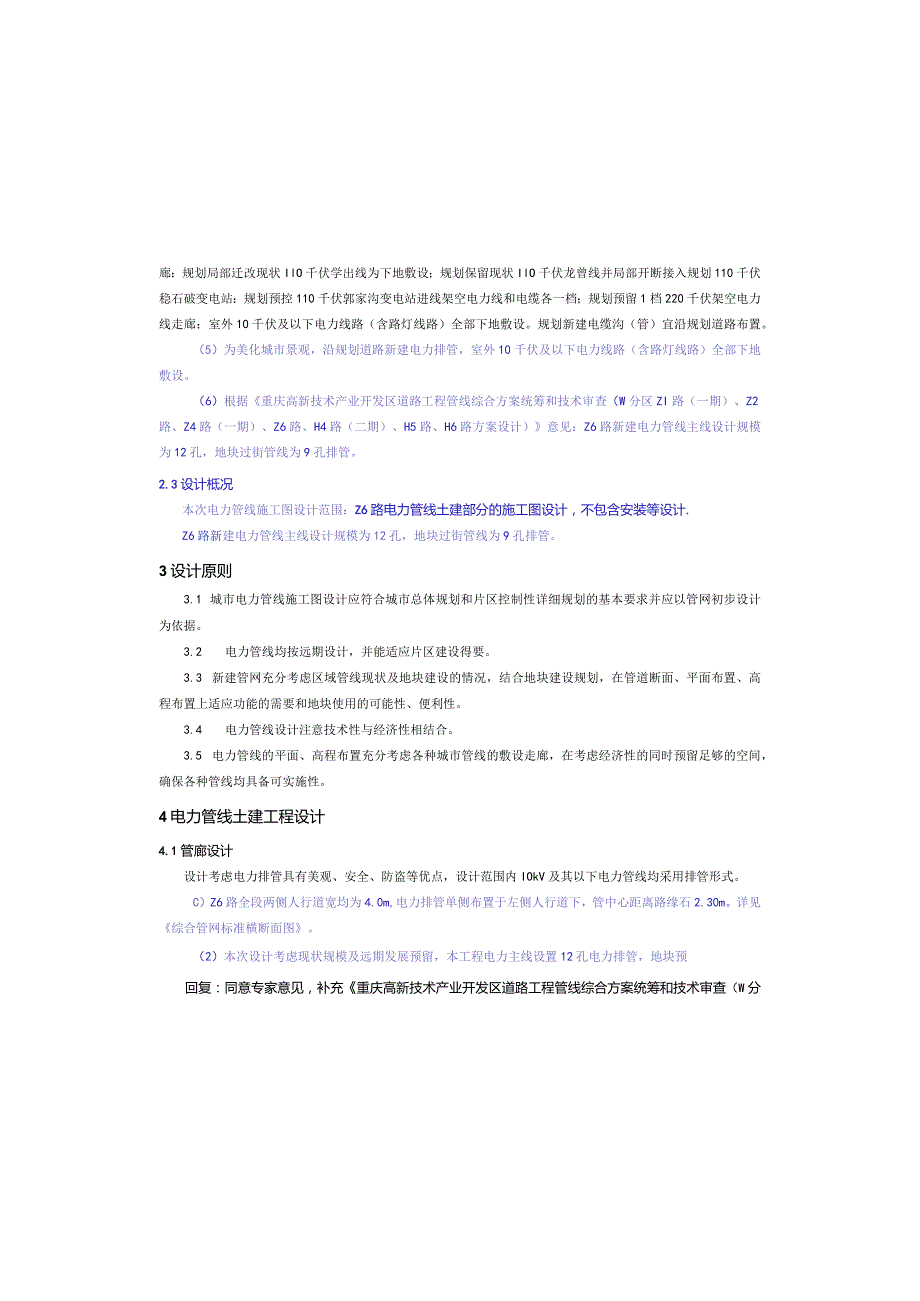

4、勘察报告（直接详细勘察）【重庆六零七工程勘察设计有限公司2022.081.3.10 重庆高新技术产业开发区道路工程管线综合方案统筹和技术审查（W分区Zl路（一期）、Z2路、Z4路（一期）、Z6路、H4路（二期）、H5路、H6路方案设计）1.3.11 周边其他项目阶段性设计资料1.3.12 南山地块提供的12#地块资料1.3.13 重庆高新区城市道路交通设计导则（2020.11）1.3.14 业主提供的其他资料1.4上阶段审查意见及执行情况I、电力管线的容量、管位应以管线单位和规划部门意见作为设计依据。【咆庆市规划设计研究院】廊：规划局部迁改现状IlO千伏学出线为下地敷设；规划保留现状IlO千伏
5、龙曾线并局部开断接入规划110千伏稳石破变电站：规划预控110千伏郭家沟变电站进线架空电力线和电缆各一档；规划预留1档220千伏架空电力线走廊：室外10千伏及以下电力线路（含路灯线路）全部下地敷设。规划新建电缆沟（管）宜沿规划道路布置。（5）为美化城市景观，沿规划道路新建电力排管，室外10千伏及以下电力线路（含路灯线路）全部下地敷设。（6）根据重庆高新技术产业开发区道路工程管线综合方案统筹和技术审查（W分区ZI路（一期）、Z2路、Z4路（一期）、Z6路、H4路（二期）、H5路、H6路方案设计）意见：Z6路新建电力管线主线设计规模为12孔，地块过街管线为9孔排管。2.3设计柢况本次电力管线施工图
6、设计范围：Z6路电力管线土建部分的施工图设计，不包含安装等设计.Z6路新建电力管线主线设计规模为12孔，地块过街管线为9孔排管。3设计原则3.1 城市电力管线施工图设计应符合城市总体规划和片区控制性详细规划的基本要求并应以管网初步设计为依据。3.2 电力管线均按远期设计，并能适应片区建设得要。3.3 新建管网充分考虑区域管线现状及地块建设的情况，结合地块建设规划，在管道断面、平面布置、高程布置上适应功能的需要和地块使用的可能性、便利性。3.4 电力管线设计注意技术性与经济性相结合。3.5 电力管线的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，确保各种管线均具

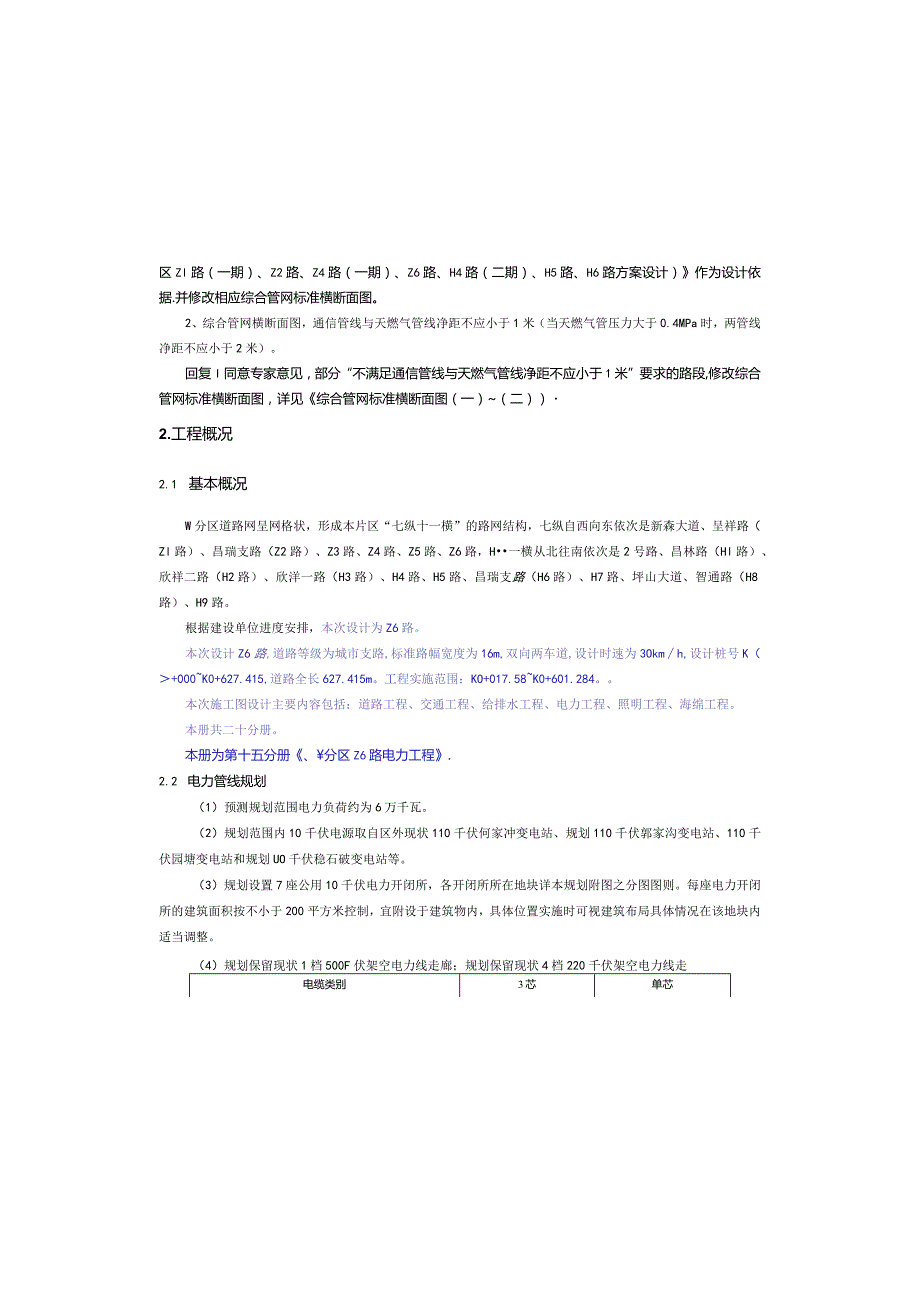

7、备可实施性。4电力管线土建工程设计4.1管廊设计设计考虑电力排管具有美观、安全、防盗等优点，设计范围内IOkV及其以下电力管线均采用排管形式。C）Z6路全段两侧人行道宽均为4.0m,电力排管单侧布置于左侧人行道下，管中心距离路缘石2.30m。详见综合管网标准横断面图。（2）本次设计考虑现状规模及远期发展预留，本工程电力主线设置12孔电力排管，地块预回复：同意专家意见，补充重庆高新技术产业开发区道路工程管线综合方案统筹和技术审查（W分区Zl路（一期）、Z2路、Z4路（一期）、Z6路、H4路（二期）、H5路、H6路方案设计）作为设计依据.并修改相应综合管网标准横断面图。2、综合管网横断面图，通信管
8、线与天燃气管线净距不应小于1米（当天燃气管压力大于0.4MPa时，两管线净距不应小于2米）。回复I同意专家意见，部分“不满足通信管线与天燃气管线净距不应小于1米”要求的路段,修改综合管网标准横断面图，详见综合管网标准横断面图（一）（二）2.工程概况2.1 基本概况W分区道路网呈网格状，形成本片区“七纵十一横”的路网结构，七纵自西向东依次是新森大道、呈祥路（Zl路）、昌瑞支路（Z2路）、Z3路、Z4路、Z5路、Z6路，H一横从北往南依次是2号路、昌林路（Hl路）、欣祥二路（H2路）、欣洋一路（H3路）、H4路、H5路、昌瑞支路（H6路）、H7路、坪山大道、智通路（H8路）、H9路。根据建设单位进
9、度安排，本次设计为Z6路。本次设计Z6路,道路等级为城市支路,标准路幅宽度为16m,双向两车道,设计时速为3Okmh,设计桩号K（+000K0+627.415,道路全长627.415m。工程实施范围：KO+017.58K0+601.284。本次施工图设计主要内容包括：道路工程、交通工程、给排水工程、电力工程、照明工程、海绵工程。本册共二十分册。本册为第十五分册、分区Z6路电力工程.2.2 电力管线规划（1）预测规划范围电力负荷约为6万千瓦。（2）规划范围内10千伏电源取自区外现状110千伏何家冲变电站、规划110千伏郭家沟变电站、110千伏园塘变电站和规划UO千伏稳石破变电站等。（3）规划设置
10、7座公用10千伏电力开闭所，各开闭所所在地块详本规划附图之分图图则。每座电力开闭所的建筑面积按不小于200平方米控制，宜附设于建筑物内，具体位置实施时可视建筑布局具体情况在该地块内适当调整。（4）规划保留现状1档500F伏架空电力线走廊；规划保留现状4档220千伏架空电力线走电缆类别3芯单芯交联聚乙烯绝缘电力电缆66kv15D20D35kvIOD12D聚氯乙烯绝缘电力电缆0.4kvIODIOD注：表中D为电缆外轻.4.3工作并（1）每座电力工作井的底板应设有500x500x500集水坑，向集水坑的泄水坡度不小于0.5%,集水坑内设置一根lIOUPVC排水管与就近的雨水井相连：如果就近的雨水井底
11、高于电缆井底，在电缆管下用lIOUPVC排水管与低处电缆井连通便于排出电缆井内积水,排水管道坡度按1.5%安装。（2）每座电力工作井的两侧除需预埋供安装立柱支架等铁件外，在顶板和底板以及于排管接口部位，还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。（3）每座电力工作井外侧设一组（4根）长2.5米的L50x5镀锌角钢作接地体，在工作井四周均匀接地。（4）安装在电力工作井内的金属构件采用-50x5镀锌扁钢与接地体连接，要求接地电阻不大于10欧姆。（5）电力工作井两侧的排管孔口应封堵。（6）本设计检查井井盖均采用非标预制盖板，盖板适用于人行道上，禁止机动车在电力检查井盖板上停留，检查井益板
12、应在保护板上层印制醒目的“国家电力”的球形标志，直径为20cm,位置在盖板表面中央，颜色采用艳绿色且具备防腐功能。（8）电缆盖板应路径走廊清晰、表面光洁，同时不能处于绿化和彩砖等掩饰物之下。（9）工作井的设置原则：A.直线段工作井的距离不宜大于65m,在转弯和分支处应设置工作井，以便电缆的穿入和抽出。当有电缆中间接头时，人孔井的尺寸还需考虑中间接头的安装和检修方便。B.电力排管直通、三通、四通工作井均采用大型电缆并。5管域施工5.1管道放线本工程电力排管放线均按电力管线节点坐标表严格放线，工作井坐标点为主线管道轴线投影与工作井横轴线交点。留暂定9孔。（3）管线位置根据综合管网给定的断面布置位置
13、和平面布置进行施工图设计，建设单位根据电网远期规划电缆根数并征求电力部门意见共同确定，按实际需求进行电缆沟规格和地块过街孔数的变动，如需变动，请及时与我院联系。电力管网的容量和管位需经管线单位和规划部门同意审批后方可实施。（4）电力管网容量和管位若与规划不符时，不可盲目施工，应及时通知设计单位，并实施时按规划要求调整，保证与规划和综合管网设计一致。（5）桥梁段敷设电力管道时，建议每隔IOm采用C25素混凝土浇筑固定。（6）本次电力设计范围内，在相交规划道路预留工作并以便电力线路联通。4.2电力排管（1）电力排管在终端、分支处、敷设方向及标高变化处设置电力工作并。（2） 一般情况下，电力排管在人
14、行道下覆土（管顶至路面）不小于1.0米，电缆排管过街管顶距道路路面不小于1.2m。电缆管在施工时沟底平整，电缆管的中心间距大于0.25米，多层电缆管间隔1.5米安装管卡组，电缆管层间中心间距0.22米，用C20混凝土包封，管卡尺寸以实际排管尺寸为准。（3）电力排管沿线预埋1根-50x5热热镀锌扁钢，在工作井内与热镀锌角钢相连接地。全线接地扁钢均需可靠焊接连通，接地扁钢在首端、末端和每100m设置重复接地极，重受接地极采用一组（4根）长2.5米的L50x5热镀锌角钢作接地体，全线接地扁钢与重毙接地极热热镀锌角钢连接，要求接地电阻不大于10欧姆.接地极设置于靠近地块侧。（4）电力排管应设置纵向排水
