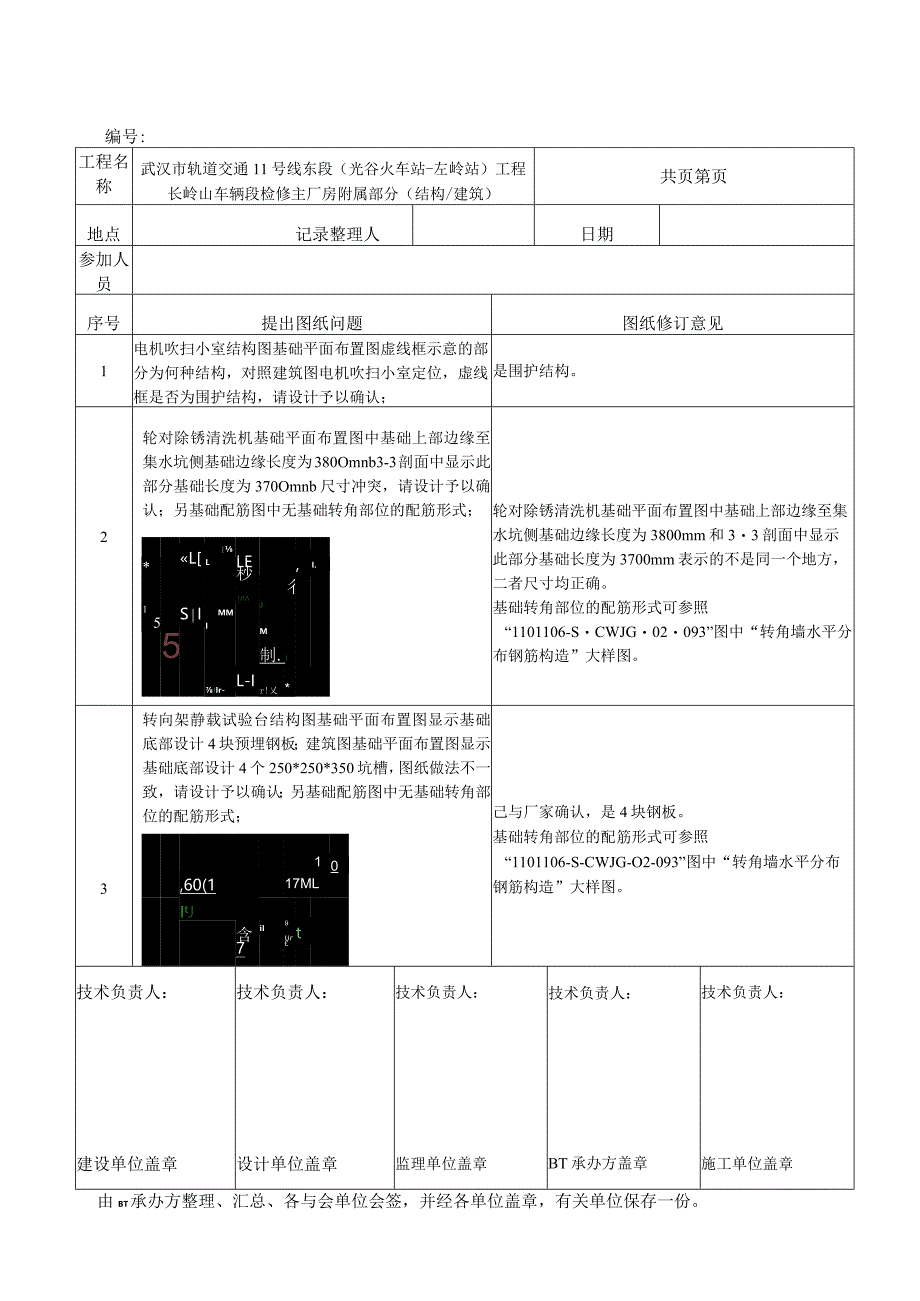

1、编号:工程名称武汉市轨道交通11号线东段（光谷火车站-左岭站）工程长岭山车辆段检修主厂房附属部分（结构/建筑）共页第页地点记录整理人日期参加人员序号提出图纸问题图纸修订意见1电机吹扫小室结构图基础平面布置图虚线框示意的部分为何种结构，对照建筑图电机吹扫小室定位，虚线框是否为围护结构，请设计予以确认；是围护结构。2轮对除锈清洗机基础平面布置图中基础上部边缘至集水坑侧基础边缘长度为380Omnb3-3剖面中显示此部分基础长度为370Omnb尺寸冲突，请设计予以确认；另基础配筋图中无基础转角部位的配筋形式；轮对除锈清洗机基础平面布置图中基础上部边缘至集水坑侧基础边缘长度为3800mm和33剖面中显示
2、此部分基础长度为3700mm表示的不是同一个地方，二者尺寸均正确。基础转角部位的配筋形式可参照“1101106-SCWJG02093”图中“转角墙水平分布钢筋构造”大样图。*1.155LSILMMIIIr-LE秒lf彳JM制.I,I.L-Ir!乂*3转向架静载试验台结构图基础平面布置图显示基础底部设计4块预埋钢板；建筑图基础平面布置图显示基础底部设计4个250*250*350坑槽，图纸做法不一致，请设计予以确认；另基础配筋图中无基础转角部位的配筋形式；己与厂家确认，是4块钢板。基础转角部位的配筋形式可参照“1101106-S-CWJG-O2-093”图中“转角墙水平分布钢筋构造”大样图。,60

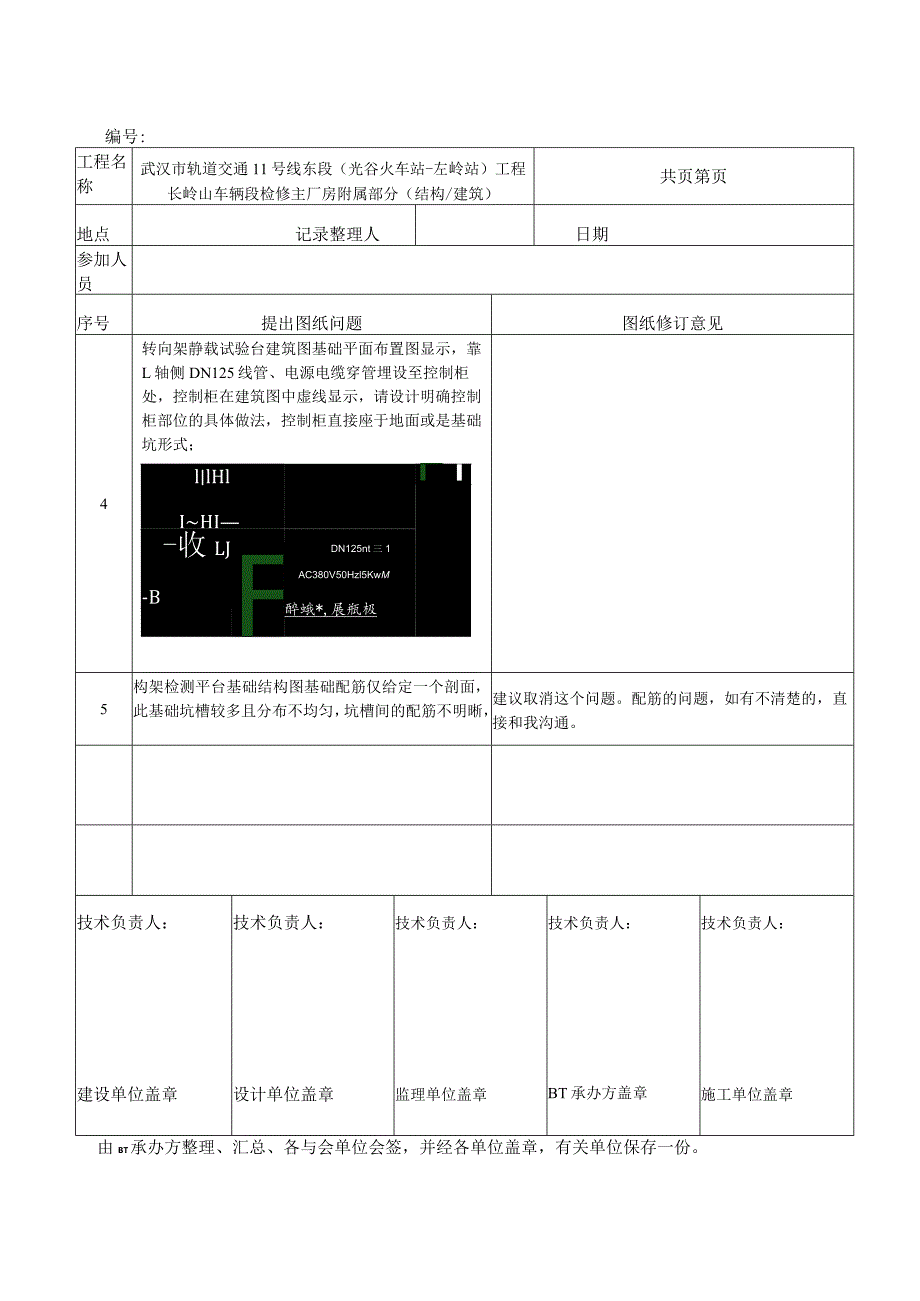

3、(1117ML0ItJt含7iI9Ur技术负责人：建设单位盖章技术负责人：设计单位盖章技术负责人：监理单位盖章技术负责人：BT承办方盖章技术负责人：施工单位盖章由BT承办方整理、汇总、各与会单位会签，并经各单位盖章，有关单位保存一份。编号:工程名称武汉市轨道交通11号线东段（光谷火车站-左岭站）工程长岭山车辆段检修主厂房附属部分（结构/建筑）共页第页地点记录整理人日期参加人员序号提出图纸问题图纸修订意见4转向架静载试验台建筑图基础平面布置图显示，靠L轴侧DN125线管、电源电缆穿管埋设至控制柜处，控制柜在建筑图中虚线显示，请设计明确控制柜部位的具体做法，控制柜直接座于地面或是基础坑形式；llHlIHIrIPi-收LJ-BFDN125nt三1AC380V50Hzl5KwM醉蛾*,展瓶极5构架检测平台基础结构图基础配筋仅给定一个剖面，此基础坑槽较多且分布不均匀，坑槽间的配筋不明晰，建议取消这个问题。配筋的问题，如有不清楚的，直接和我沟通。技术负责人：建设单位盖章技术负责人：设计单位盖章技术负责人：监理单位盖章技术负责人：BT承办方盖章技术负责人：施工单位盖章由BT承办方整理、汇总、各与会单位会签，并经各单位盖章，有关单位保存一份。
