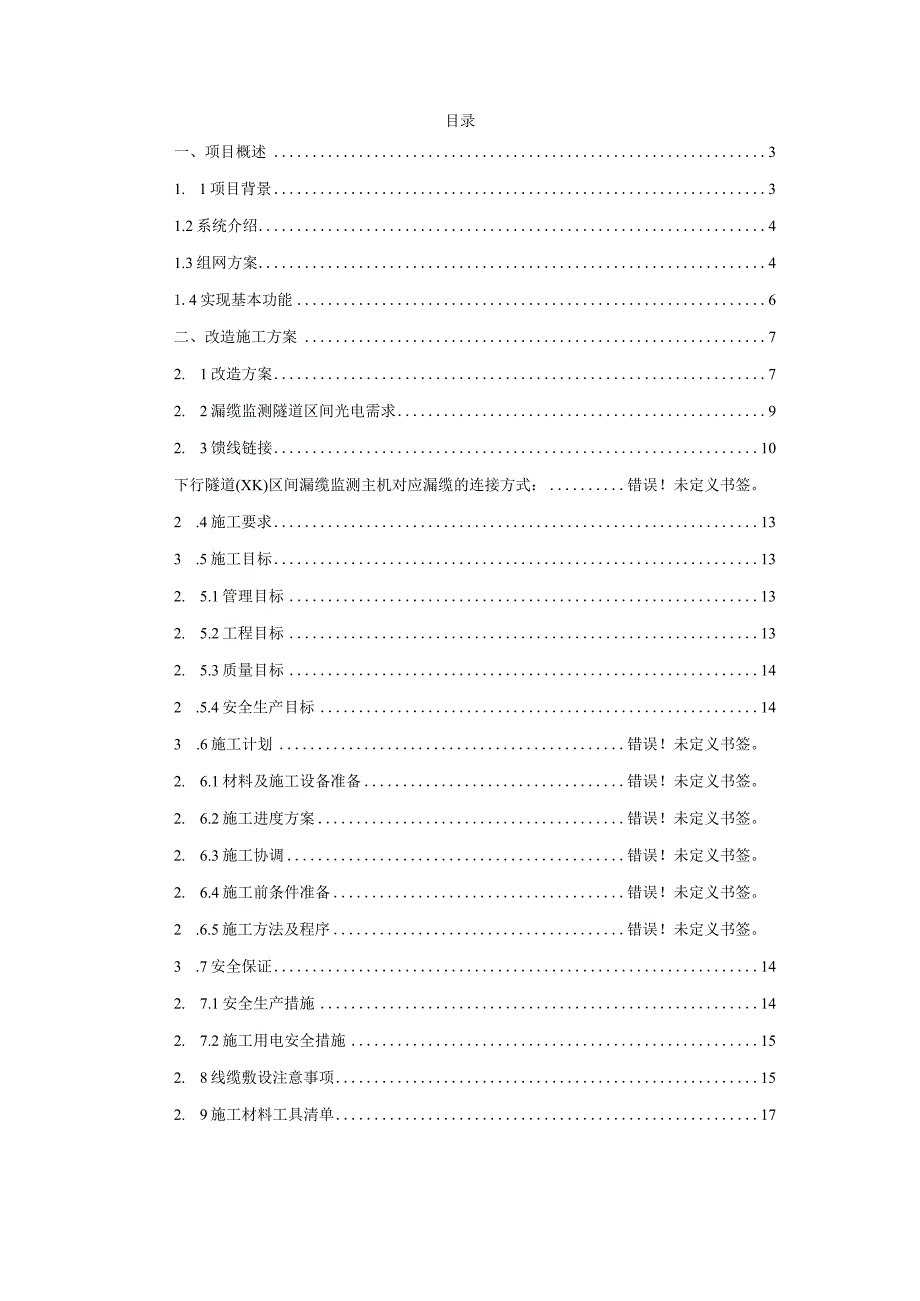

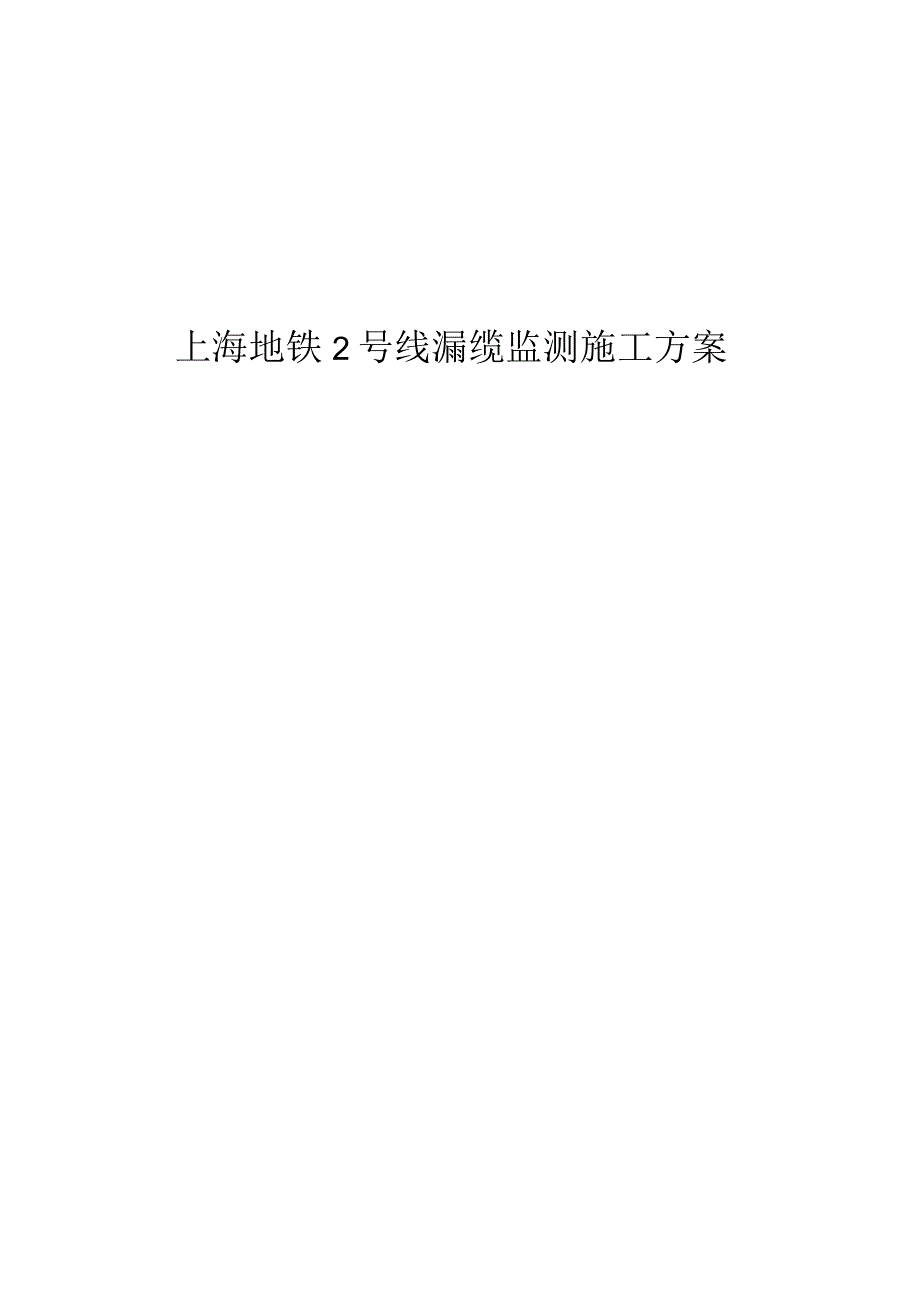

1、上海地铁2号线漏缆监测施工方案目录一、项目概述31. 1项目背景31.2系统介绍41.3组网方案41.4实现基本功能6二、改造施工方案72. 1改造方案72. 2漏缆监测隧道区间光电需求92. 3馈线链接10下行隧道(XK)区间漏缆监测主机对应漏缆的连接方式：错误！未定义书签。2 .4施工要求133 .5施工目标132. 5.1管理目标132. 5.2工程目标132. 5.3质量目标142 .5.4安全生产目标143 .6施工计划错误！未定义书签。2. 6.1材料及施工设备准备错误！未定义书签。2. 6.2施工进度方案错误！未定义书签。2. 6.3施工协调错误！未定义书签。2. 6.4施工前条

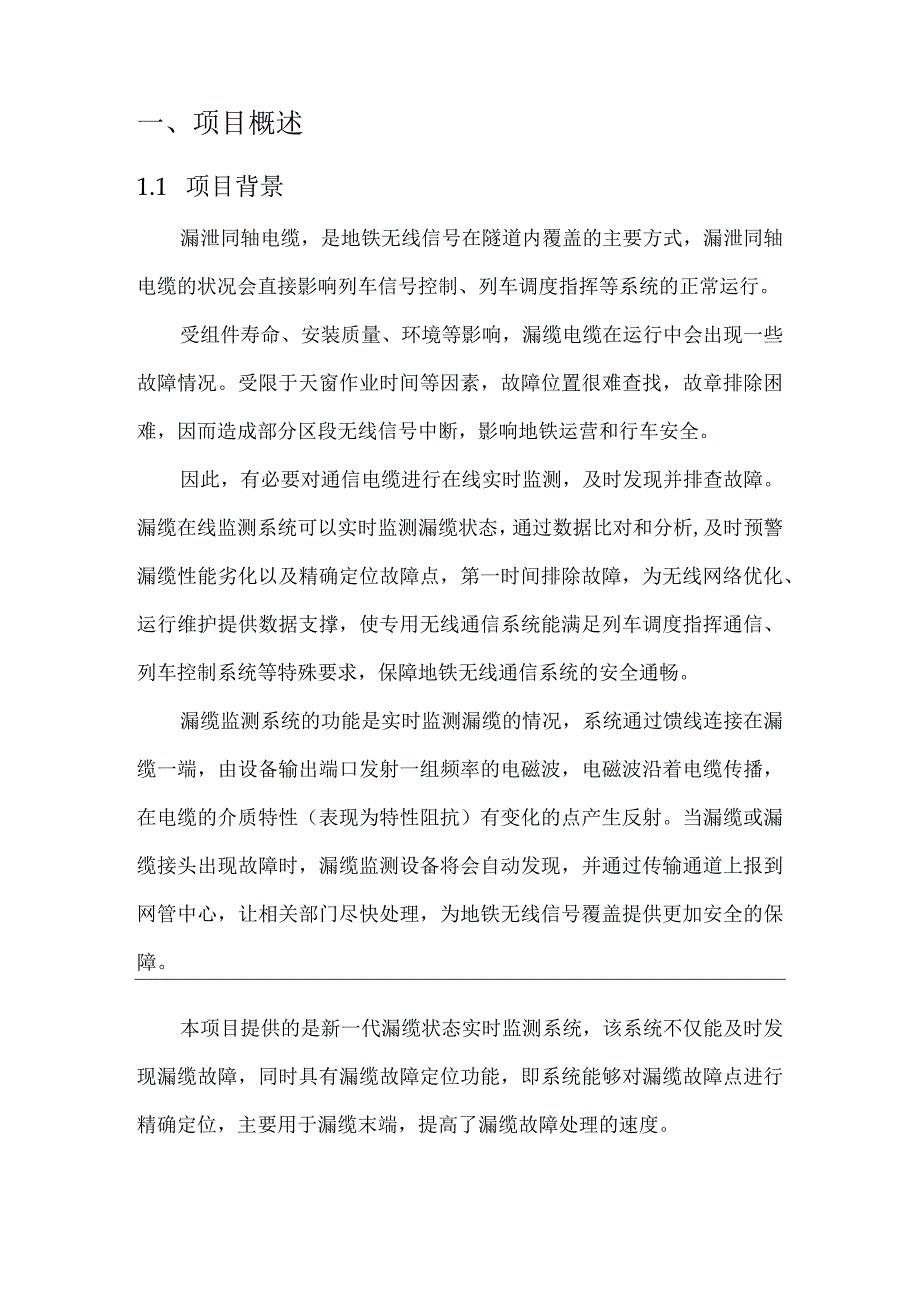

2、件准备错误！未定义书签。2 .6.5施工方法及程序错误！未定义书签。3 .7安全保证142. 7.1安全生产措施142. 7.2施工用电安全措施152. 8线缆敷设注意事项152. 9施工材料工具清单17一、项目概述1.1 项目背景漏泄同轴电缆，是地铁无线信号在隧道内覆盖的主要方式，漏泄同轴电缆的状况会直接影响列车信号控制、列车调度指挥等系统的正常运行。受组件寿命、安装质量、环境等影响，漏缆电缆在运行中会出现一些故障情况。受限于天窗作业时间等因素，故障位置很难查找，故章排除困难，因而造成部分区段无线信号中断，影响地铁运营和行车安全。因此，有必要对通信电缆进行在线实时监测，及时发现并排查故障。漏
3、缆在线监测系统可以实时监测漏缆状态，通过数据比对和分析,及时预警漏缆性能劣化以及精确定位故障点，第一时间排除故障，为无线网络优化、运行维护提供数据支撑，使专用无线通信系统能满足列车调度指挥通信、列车控制系统等特殊要求，保障地铁无线通信系统的安全通畅。漏缆监测系统的功能是实时监测漏缆的情况，系统通过馈线连接在漏缆一端，由设备输出端口发射一组频率的电磁波，电磁波沿着电缆传播，在电缆的介质特性（表现为特性阻抗）有变化的点产生反射。当漏缆或漏缆接头出现故障时，漏缆监测设备将会自动发现，并通过传输通道上报到网管中心，让相关部门尽快处理，为地铁无线信号覆盖提供更加安全的保障。本项目提供的是新一代漏缆状态实
4、时监测系统，该系统不仅能及时发现漏缆故障，同时具有漏缆故障定位功能，即系统能够对漏缆故障点进行精确定位，主要用于漏缆末端，提高了漏缆故障处理的速度。1.2 系统介绍系统构成漏缆监测系统由漏缆监测单元(FTU).现场管理单元(FAU).信号合路器(FCU)和远程网管等构成。1.3 组网方案每台主机需监测上下行AB网的4条漏缆。为了达到最高效的监测目的，设计采用4通道漏缆监测单元，漏缆监测单元通过专用合路器与地铁LTE系统的RRU信号合路后连接到漏泄电缆。测试频段:1645MHZI685MHZ4通道监测原理信号合路漏缆监测单元的测量频率为1645MHz-1685MHz,与LTE系统的RRU合路，合
5、路器的插入损耗不大于0.3dB合路器单元设备由两个合路器组成，每个合路器都有3个端口，其中FTU1、CoM1、RRUl,为一组，FTU2、COM2、RRU2为一组。每台合路器的工作原理都为两进一出以实现漏缆监测信号和LTE信号合路，再输出至漏缆。其中FTU为漏缆监测输入信号端口，RRU为LTE专网输入信号端口，COM口为输出至漏缆的输出信号端口。监测数据传输漏缆监测数据通过光缆线路汇接到集中站的光电转换设备，再通过网线连接到监控平台的管理软件。-网管中心传 揄网机柜一一集中站传i 网机柜国，同JZ类式传月久女礼得就总决引人蜻网管中心集中站隧道区间1.4实现基本功能(1)远程实时监测漏泄同轴电缆
6、(通断、传输损耗)和监测设备本身的状态；实时显示告警信息；记录监测设备状态、告警类型、告警时间、操作日志等信息。(2)实现对漏泄电缆及所接的接头、跳线、避雷器、直流阻断器、馈缆、天线、合路器等整个漏缆链路每个位置的回波损耗和驻波值的在线监测，并在线定位故障所发生的具体位置。(3)具备对漏缆末端的的天馈线进行在线故障定位监测功能。(4)系统应具备漏缆指标劣化预警，当驻波比值趋近于设置的门限值时发出告警信息。(5)系统具备漏缆故障定位分析、系统用户管理、配置管理、数据备份和实时告警等功能，能对设备运行数据进行统计处理，生成各种统计报表。二、改造施工方案2.1 改造方案(1)经过现场勘察后当前RRU
7、旁现有设备:现LTE信号设备自左向右分别为光电交接箱、A网RRU、LTE合路器、B网RRU、光电交接箱五台设备。(2)商讨出漏缆监测设备的安装位置：懒-05MHzB夏-79三z根据图片所显示的现已有设备的位置，且设备之间宽度约为60公分，我方设计将漏缆监测主机安装在左侧A网光电交接箱与A网RRU中间，合路器单元1安装在左侧A网RRU与LTE合路器中间，合路器单元2安装在LTE合路器与B网RRU中间。现场设备由5台增加至8台。漏缆监测主机整体尺寸为：整体长330MM（两边支架多出总长50MM）义宽240MMX高220MM（高度在原有基础上支架加高为离墙面40mm）,使用8的膨胀螺丝固定。合路器单
8、元整体尺寸为：整体长310MM（两边支架多出总长50MM）X宽210MMX高155MM（高度在原有基础上支架加高为离墙面40mm）使用8的膨胀螺丝固定。（3）漏缆监测设备安装基本要求：漏缆监测主机及合路器单元选择附墙安装，安装前需准备好膨胀螺栓及挂耳。 为保障充分的散热空间和维护空间，推荐漏缆监测设备上方300mm、前方80Omm无遮挡物或其他设备。如实际工况不允许，则视具体施工条件而定。 为保证维护人员后期维护的便利性，设备底部距地14001500mm. 由于馈线固定线扣高度约30MM,漏缆监测设备挂耳高度需再40MM左右。安装材料：每台设备还需用4颗8M的膨胀螺丝，1根M6接地线。2.2漏
9、缆监测隧道区间光电需求新增两个电源分路器新增1路IA空开需在右侧光电交接箱内新增加一路IA空开,两个电源分路器，用于漏缆监测主机设备取电；还需使用右侧的光电交接箱内已有熔纤盘的两芯光纤资源，用于主机设备数据传输至集中站。（如果无法使用光电交接箱的熔纤盘，则在已有熔纤盘上方再加一个熔纤盘，用于漏缆检测设备数据传输至集中站）。2.3馈线链接将LTEAB四个端口的接线拆下，更改为连接到合路器单元COM口；具体连接方式如下所述。下行（XK）区间：监测主机点位有2个漏缆监测合路器单元漏缆监测主机对应漏缆的连接方式:下行隧道（XK）区间漏缆监测主机对应漏缆的连接方式：（1）主机A端输出对应A网徐泾东方向漏
10、缆。漏缆监测主机A端输出连接A网合路器单元FTUl,网合路器单元COMl连接A网徐泾东方向漏缆，A网合路器单元RRUl连接LTE合路器LTEA+B端口。（2）主机B端输出对应A网浦东机场方向漏缆。漏缆监测主机B端输出连接A网合路器单元FTU2,网合路器单元COM2连接A网浦东机场方向漏缆，A网合路器单元RRU2连接LTE合路器LTEA+B端口。（3）主机C端输出对应B网徐泾东方向漏缆。漏缆监测主机C端输出连接B网合路器单元FTUl,B网合路器单元COMl连接B网徐泾东方向漏缆，B网合路器单元RRUl连接LTE合路器LTEA+B端口。（4）主机D端输出对应B网浦东机场方向漏缆。漏缆监测主机D端输
11、出连接B网合路器单元FTU2,B网合路器单元COM2连接B网浦东机场方向漏缆，B网合路器单元RRU2连接LTE合路器LTEA+B端口。B网浦东机场方向漏境B网诧泾东方向漏绿E行隧道(SK)UT合路舞上行隧道(SIo上行隧道(SK)上行(SK)区间：监测主机点位有2个漏缆监测合路器单元A网馀注东方向漏境A网浦东机场方向漏馍漏缆监测主机对应漏缆的连接方式：上行隧道(SK)区间漏缆监测主机对应漏缆的连接方式：(1)主机A端输出对应A网浦东机场方向漏缆。漏缆监测主机A端输出连接A网合路器单元FTUl,A网合路器单元COMl连接A网浦东机场方向漏缆，A网合路器单元RRUl连接LTE合路器LTEA+B端口
12、。(2)主机B端输出对应A网徐泾东方向漏缆。漏缆监测主机B端输出连接A网合路器单元FTU2,A网合路器单元COM2连接A网徐泾东方向漏缆，网合路器单元RRU2连接LTE合路器LTEA+B端口。(3)主机C端输出对应B网浦东机场方向漏缆。漏缆监测主机C端输出连接B网合路器单元FTUl,B网合路器单元COMl连接B网浦东机场方向漏缆，B网合路器单元RRUl连接LTE合路器LTEA+B端口。(5)主机D端输出对应B网徐泾东方向漏缆。漏缆监测主机D端输出连接B网合路器单元FTU2,B网合路器单元COM2连接B网徐泾东方向漏缆，B网合路器单元RRU2连接LTE合路器LTEA+B端口。2. 4施工要求在保
13、证系统功能质量的前提下，提高工艺标准要求，确保施工质量。导线两端提供线号标签进行标识，作为施工资料进行存档。设备安装牢固、美观，墙装设备端正，资料整理正规、完整无遗漏，各种现场变更手续齐全有效。2.5施工目标2.5.1管理目标本项目经理部将按照IS09001质量管理体系、ISol4001环境管理体系、ISOI8001职业健康安全管理体系对本工程施工进行全过程控制，并对工程实施目标管理。2.5.2工程目标我公司将在全部工程确保质量达到方案设计要求的质量标准的基础上，全力投入满足工程施工所需的劳动力、安装设备及各项周转材料，加强管理，承诺服从上海2号线相关要求，确保工程总进度计划顺利完成。2.5.
14、3质量目标我公司承诺将组织强有力的项目管理团队，发扬踏踏实实的工作作风，按照完成本项目的内容建设，工程质量达到地铁有关施工质量规范要求。2.5.4安全生产目标杜绝事故，文明施工。2.6安全保证2.6.1安全生产措施(1)施工区域应设置明显的施工告示牌，周围应有专人不脱岗看守。(2)切勿带电作业，确保用电安全，有电线外露部分，首先需要测量验电，确定后再进行施工作业，接线部位应严格的绝缘包扎。(3)施工现场整洁，施工部位及周围做到整洁，操作时做到脚下清，施工垃圾当日清干净,做到工完场清。(4)施工现场工人劳保装备齐全，整齐有效，无违章作业，施工人员的安全帽在施工现场必须随时配带。(5)各种电动机械
15、、设备必须有良好的安全接地和防护措施。2.6.2施工用电安全措施（1）现场施工用电采用接地保护。（2）配电箱设置总开关，同时做到一机一闸一漏电保护器。（3）施工现场的电器设备设施有有效的安全管理制度，现场电线电气设备设施有专业电工经常检查整理，发现问题立即解决。（4）所有电气设备和金属外壳具备良好的接地和接零保护，所有的临时电源和移动电具装置有效的二级漏电保护开关。（5）所有电机、电器、照明器具、手持电动工具的金属外壳、不带电的外露导电部分，做保护接零。2.7线缆敷设注意事项（1）电缆敷设必须设专人指挥，在敷设前向全体施工人员交底,说明敷设电缆的根数，始末端的编号，工艺要求及安全注意事项；（2）敷设电缆前要准备标志牌，标明电缆的编号、型号、规格、起始地点；（3）在敷设电
