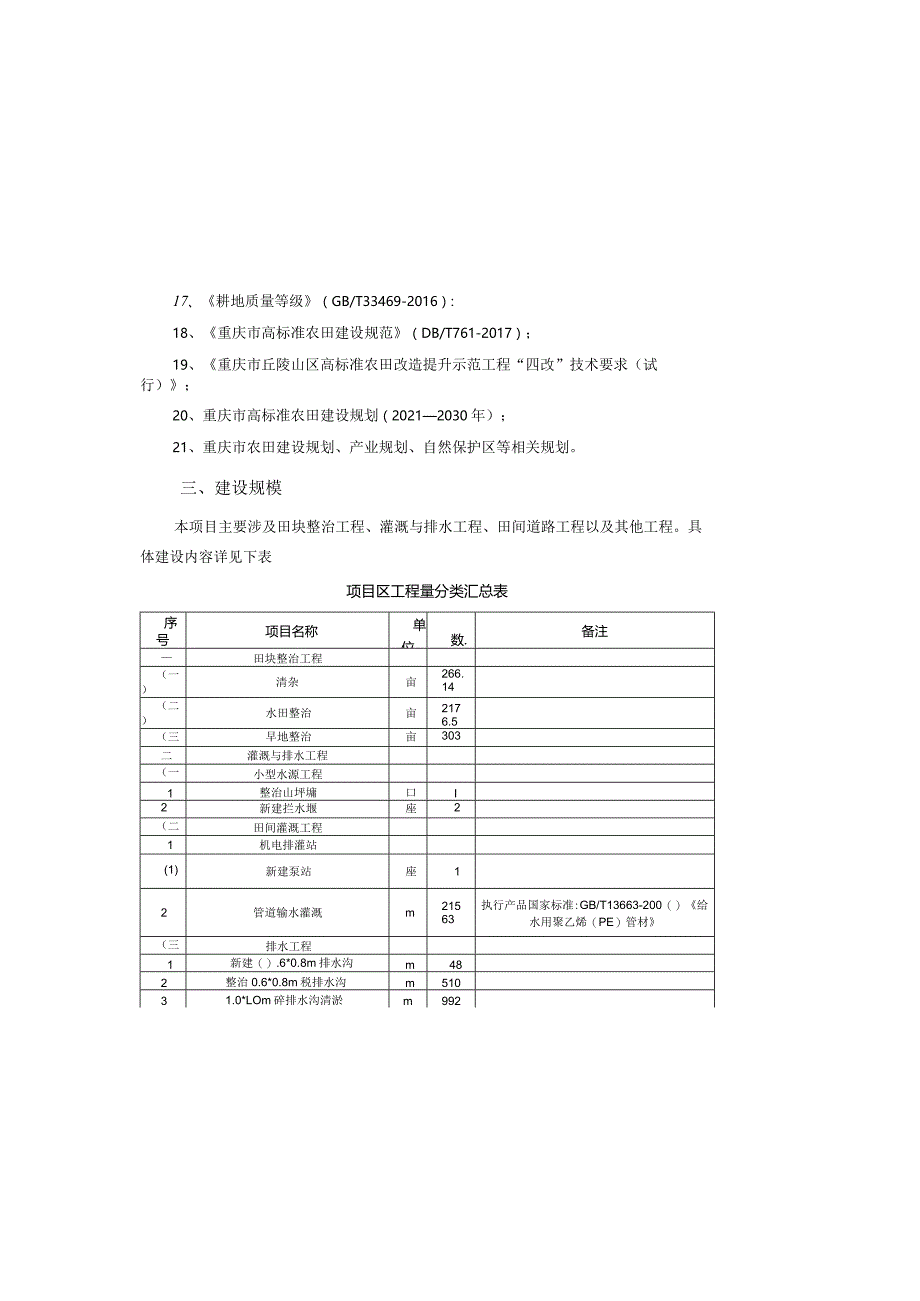

1、17、耕地质量等级（GB/T33469-2016）:18、重庆市高标准农田建设规范（DB/T761-2017）；19、重庆市丘陵山区高标准农田改造提升示范工程“四改”技术要求（试行）；20、重庆市高标准农田建设规划（20212030年）；21、重庆市农田建设规划、产业规划、自然保护区等相关规划。三、建设规模本项目主要涉及田块整治工程、灌溉与排水工程、田间道路工程以及其他工程。具体建设内容详见下表项目区工程量分类汇总表序号项目名称单位数.备注田块整治工程（一）清杂亩266.14（二）水田整治亩2176.5（三）早地整治亩303二灌溉与排水工程（一）小型水源工程1整治山坪墉口I2新建拦水堰座2（二

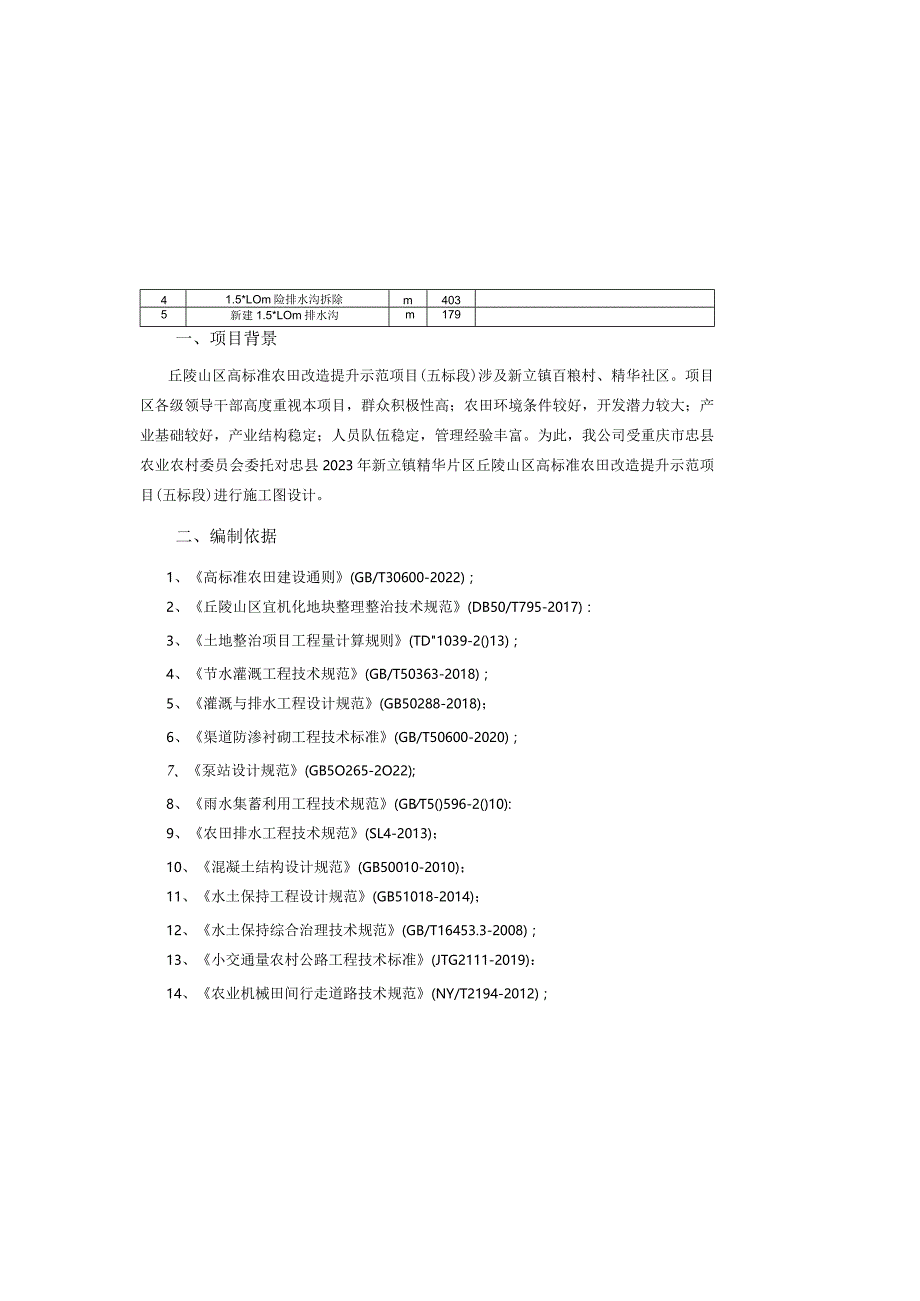

2、）田间灌溉工程1机电排灌站(1)新建泵站座12管道输水灌溉m21563执行产品国家标准:GB/T13663-200（）给水用聚乙烯（PE）管材（三）排水工程1新建（）.6*0.8m排水沟m482整治0.6*0.8m税排水沟m51031.0*LOm碎排水沟清淤m99241.5*LOm险排水沟拆除m4035新建1.5*LOm排水沟m179一、项目背景丘陵山区高标准农田改造提升示范项目(五标段)涉及新立镇百粮村、精华社区。项目区各级领导干部高度重视本项目，群众积极性高；农田环境条件较好，开发潜力较大；产业基础较好，产业结构稳定；人员队伍稳定，管理经验丰富。为此，我公司受重庆市忠县农业农村委员会委托对
3、忠县2023年新立镇精华片区丘陵山区高标准农田改造提升示范项目(五标段)进行施工图设计。二、编制依据1、高标准农田建设通则(GB/T30600-2022)；2、丘陵山区宜机化地块整理整治技术规范(DB50/T795-2017)：3、土地整治项目工程量计算规则(TD1039-2()13)；4、节水灌溉工程技术规范(GB/T50363-2018)；5、灌溉与排水工程设计规范(GB50288-2018)；6、渠道防渗衬砌工程技术标准(GB/T50600-2020)；7、泵站设计规范(GB5O265-2O22);8、雨水集蓄利用工程技术规范(GBT5()596-2()10):9、农田排水工程技术规范(

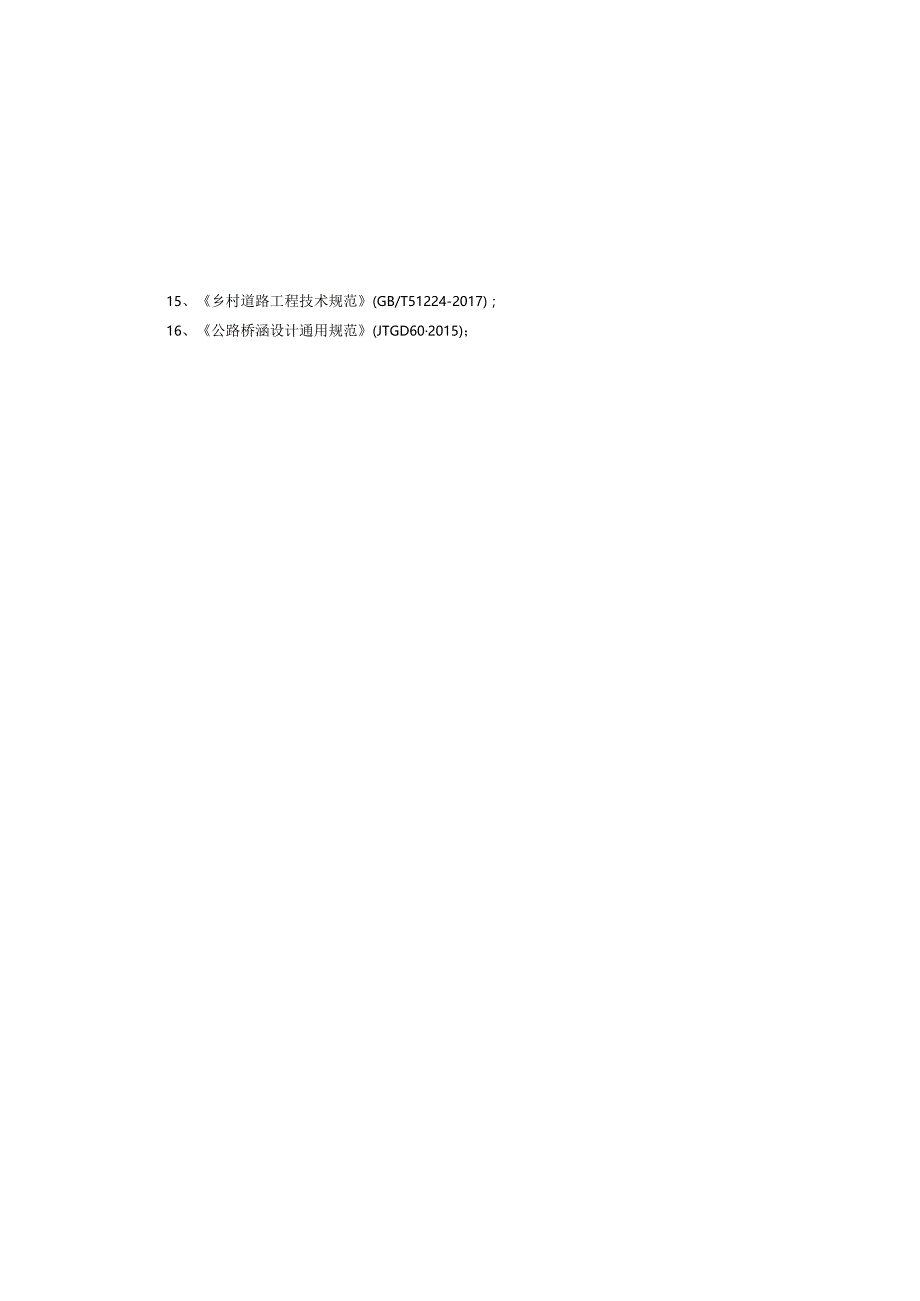

4、SL4-2013)；10、混凝土结构设计规范(GB50010-2010)；11、水土保持工程设计规范(GB51018-2014)；12、水土保持综合治理技术规范(GB/T16453.3-2008)；13、小交通量农村公路工程技术标准(JTG2111-2019)：14、农业机械田间行走道路技术规范(NY/T2194-2012)；15、乡村道路工程技术规范(GB/T51224-2017)；16、公路桥涵设计通用规范(JTGD602015)；序号项目名称单位数量备注6土排水沟清淤m72237新建沟带路（GDL-K3.0-2023-1）m227三田间道路工程（一）泥结碎石机耕道1NJGD-K3.0m-
5、2023-lm2492NJGD-K3.5m-2023-lIn3063NJGD-K3.5m-2023-2m496（二）混凝土机耕道1TJGD-K3.0m-2023-lm6762TJGD-K3.0m-2023-2m2893TJGD-K3.0m-20233m4014TJGD-K3.0m-2023-4m1145TJGD-K3.0m-2023-5m1616TJGD-K3.5m-2023-lm8447TJGD-K3.5m-2023-2m2328TJGD-K3.5m-2023-3m746(三)土质机耕道m25067四其他工程1(一)智慧农业项1（二）公示牌座1（三）工号牌块32四、工程设计（一）田块整治工程
6、1、地块整治1）地块设计根据现场实地踏勘，现状旱地地块大小不一，未利用较多，坡度超过机械通过要求，难以适应机械化操作，拟对项目区旱地进行梯台式改造。因机械通行要求，地块纵坡不超过25,本次设计旱地地块宜改造成梯台式地块。因机械通行要求，改土后每台地块横纵坡度不大于3%,约r,同时土方移动前需进行表土剥离，剥离厚度为25cmo2）田坎设计本设计中田坎为均土坎，边坡坡度1：0.3-1：0.5,在回填土时采用素土分层夯实填筑；新修土坎必须严格按照每20-30cm分层采用夯实机进行机械夯实，夯实度要求285%,不得垮塌。3）降坡土方计算计算公式如下：V=AL1.AHB式中：H田坎净高，m；B一田面净宽
7、，m：1.一田填长，m；V-动土方量，m3；A分区面积，m2o一原地面坡度，;一整理后坡度，。4）表土平整在地块完成削坎整形、新修田坎后，需对地表全面进行细部平整，使田面平整无较大坑包，表土细碎均匀，坡度均匀，横坡不超过3%,纵坡不超过10%。2、田块整治m块改造以适应农田宜机化为基础。（1）水田改造内容有优化田块布局、田块放线、田块清杂、田坎夯筑、田块平整、田间防渗。（2）水田整理工程工序：开沟晒田、剥离耕作层、挖心土层、犁地层夯实、土对田块进行蓄水，蓄水深度控制在510cm,蓄水后使田块表层土充分浸泡，最后对充分浸泡后的田块进行翻耕打浆，翻耕采用机械翻耕，翻耕深度控制在20Cm以内，翻耕过
8、程中使表层土得到充分搅动，搅动产生的泥浆将向犁底层下渗，填满犁底层中的缝隙，如此形成人工再造犁底层，使得犁底层能够保水。8）摊铺耕作层，在犁底重构完成后进行表土回铺，将剥离的熟土平整铺回田块表面（实施最后一道工序即摊铺耕作层土壤前，应对平整的心土层土壤进行夯筑，以确保整治后的水田在3年内能形成犁底层，从而形成完整的耕地土壤结构）。（3）下田坡道下田通道采用回填土夯筑（项目区核心区域采用混泥土下田通道），夯筑高度根据田间道与田面高程进行调整。为保证下田坡道稳定性，下田坡道多设于上级水田田坎与田间道交叉处，夯筑坡比1：3。当下田坡道经过旱地背沟时，安装6300预制研涵管，便于排水通畅。在不影响下田
9、通道的情况下，放水口设置在田坎两端。（4）放水口每田至少设置一处放水口，采用土方夯筑。放水口断面为倒梯形，底部宽0.3m,顶部宽0.5m,深0.2m,壁厚0.15m；进入下级田块处开挖土沟来消除来水冲刷，底宽0.4m,深0.4m；放水口到下一块地块之间铺设0.85m宽，厚度Imm的防渗HDPE膜，为防止水流冲掉防渗膜，防渗膜两端镶嵌入Hl坎内部。（二）灌溉与排水工程本次灌溉排水工程设计主要针对项目区自然灾害进行设计，主要包括水源工程、排灌工程和田间灌溉设计工程三项内容。1、水源工程：（1）整治山坪塘百粮村2社原有山坪塘容积较小，不能满足项目区需水量，对原有山坪塘进行扩容整治，山坪塘为农户自己开
10、挖的上坝塘，蓄水情况良好。坎夯筑、人工细部平整、泡田打浆、摊铺耕作层。1）开沟晒田：根据1：50（）水田整治平面布局图确定拟归并田块范围，确定后打桩放线、并开沟晒田（开沟深度不低于50Cm）,便于后期土石方施工（纳入施工方整治，不单独计量）。2）剥离耕作层：在指定水田区域内，对挖填高差大于30Cm的田块进行表土机械剥离，剥离厚度为30cm,剥离的表土堆放在该田块中心，推运距离IOm-20m,由于堆放时间短，对堆放高度、形状不做要求，可根据实际情况灵活处理。3）挖心土层：采用表上逐台下移法。整个梯田逐台从下向上修，先将最下面一台梯田修平，将第二拟修建的梯田的表土推到第一台地面上，如此逐台进行，将
11、挖方区域的土推运至填方区域，使合并后田块内的田面平整度基本一致。4）犁底层夯实：在深层土方移动过程中会破坏原有犁底层结构，因此在完成第3步工序后，需对平整的深层土采用挖机进行机械压实，压实后的犁底层土壤容重控制在L82.0g/Cm3之间。5）土坎夯筑：新修田坎为土质田坎，采用干硬土修筑，不得用田内表层熟土修筑田坝，土中不应夹杂有砾石、树根、杂草等杂物。新修筑的田展应充分夯实确保稳固，按30Cm厚度及合适的水份含量分层多次碾压夯实，密实度应不低于94%,田境内高30cm,顶宽50cm,外边坡坡度1：03-1：U田城修筑应根据设计的坡度要求，将田填坡壁压实拍光。6）人工细部平整：在犁底层夯实后，田
12、块内平整度不能满足设计要求，因此需要通过人工进行细部平整，保证田面的平整度达到3cm。7）泡田打浆：划分为3种类型分别处理，一是常年种植水稻的水田区只泡田打浆一次，泡田时间不小于1天；二是水Hl旱作区泡田打浆二次，泡田时间不小于2天，两次泡11时间间隔不小于1天；三是旱改水区泡田打浆三次，泡田时间不小于5天，第一次泡田时间间隔不小于2天，第二次和第三次泡田时间间隔不小于1天。池与坝体交界处采用0.5m长橡胶止水进行止水处理。详见单体设计图。2、排水工程（1）整治排水沟设计1）整治土质排水沟根据项目区现有部分自然形成冲沟部分区域垮塌，淤积堵塞严重，需进行清淤扩容。排水沟清淤前先机械清除排水沟表面
13、杂草杂树，清淤扩容时只清除沟底淤泥和沟壁松动土层，清淤扩容后需夯实排水沟沟壁，排水沟开挖多余土方就近回填于树林或水田内。具体设计详见单体设计图。2）整治混凝土排水沟（清淤）对沟渠完好，排水因常年淤泥堆积不畅的的进行人工清淤，详见单体图。3）整治混凝土排水沟（重建）原有排水沟区域为下湿田，原有排水沟无法排出地下水，导致排水不畅，需拆除重建，有1.5*1.0m一种规格；排水沟修筑时，先进行土方开挖，回填务实，铺设5cm厚C15碎垫层，10CmC20位底板，底板上采用20cmC20碎沟壁，沟壁采用垂直放坡，沟渠部分每5m设一沉降缝，并每2m设置一处反滤包。详见工程设计图。4）整治混凝土排水沟（维修）
14、因建设建设时间较长，原有沟渠盖板损毁严重和淤泥堆积，存在安全隐患，需对沟渠进行人工清淤和拆除维修，详见单体图。3、田间灌溉设计（1）提灌泵站1）泵站站址选择根据项目区地形分布，施工方便，且满足防洪要求。总体整治方案如下:1）坝体工程坝顶整治前先将坝顶杂草清除，水田清淤、清除草皮草根等杂物，坝高顶宽按设计要求进行加高加宽，粘土回填夯实并规整成型。坝顶路面路肩（下游坝坡侧）采用MlO浆砌砖（0.24mX0.24m）,坝顶路面经原土夯实后，铺筑5cm碎石找平，路面宽1.2m,护栏为1.25m高MlO浆砌砖。2）边坡工程上游坝坡：先将坝顶杂草清除，清除坝坡表面腐殖土、草皮草根等杂物，进行边坡培厚加固处理，层层夯实，再将坡面修整成型，达到设计边坡，坡度1：l,5o坝脚采用0.4mX0.3mC20砂基础镇脚；迎水侧经黏土回填夯实后，铺设沙壤土垫层、两布一膜土工膜，再铺设不规则千层塑石，种植水深植物（苦草、黑麦草等）。3）溢洪道设计溢洪道为C20碎结构，设计净宽
