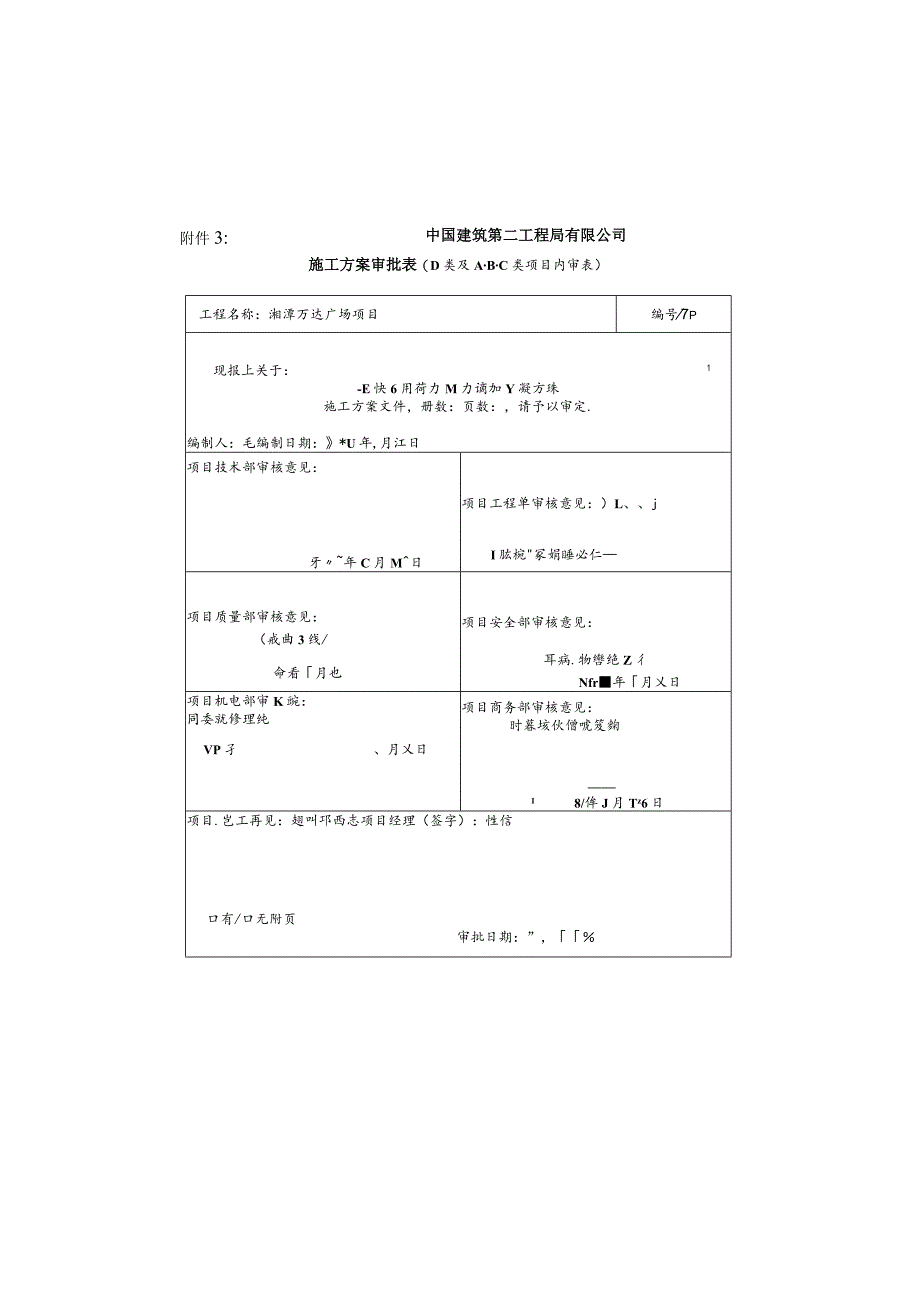

1、附件3:中国建筑第二工程局有限公司施工方案审批表（D类及ABC类项目内审表）工程名称：湘潭万达广场项目编号7p现报上关于：1-E快6用荷力M力谪加Y凝方珠施工方案文件，册数：页数：，请予以审定.编制人：毛编制日期：*U年,月江日项目技术部审核意见：牙年C月M日项目工程单审核意见：）L、jI肱椀冢娟睡必仁项目质量部审核意见：（戒曲3线/命看月也项目安全部审核意见：耳病.物辔绝Z彳Nfr年月乂日项目机电部审K豌：同委就修理纯VP孑、月乂日项目商务部审核意见：时暮垓伙僧唬笈麴18/侔J月Tz6日项目.岂工再见：翅叫邛西志项目经理（签字）：性信口有/口无附页审批日期：”，目录一、编制依据错误!未定义书
2、签。二、工程概况3三、基础设计计算错误!未定义书签。五、场地及机械设备人员等准备错误!未定义书签。六、工艺流程错误!未定义书签。七、施工外用电梯施工要求错误!未定义书签。八、施工电梯进楼层处脚手架搭设错误!未定义书签。九、安全操作的要求错误!未定义书签。十、安全文明施工错误!未定义书签。一、编制依据1、SC200/200施工升降机使用说明书2、建筑施工高处作业安全技术规程JGJ8019913、建筑机械使用安全技术规程JGJ33202*4、建筑施工安全检查标准JGJ59202*5、建筑地基基础设计规范(GB50007-202*)6、混凝土结构设计规范(GB50010202*)7、建筑施工扣件式钢

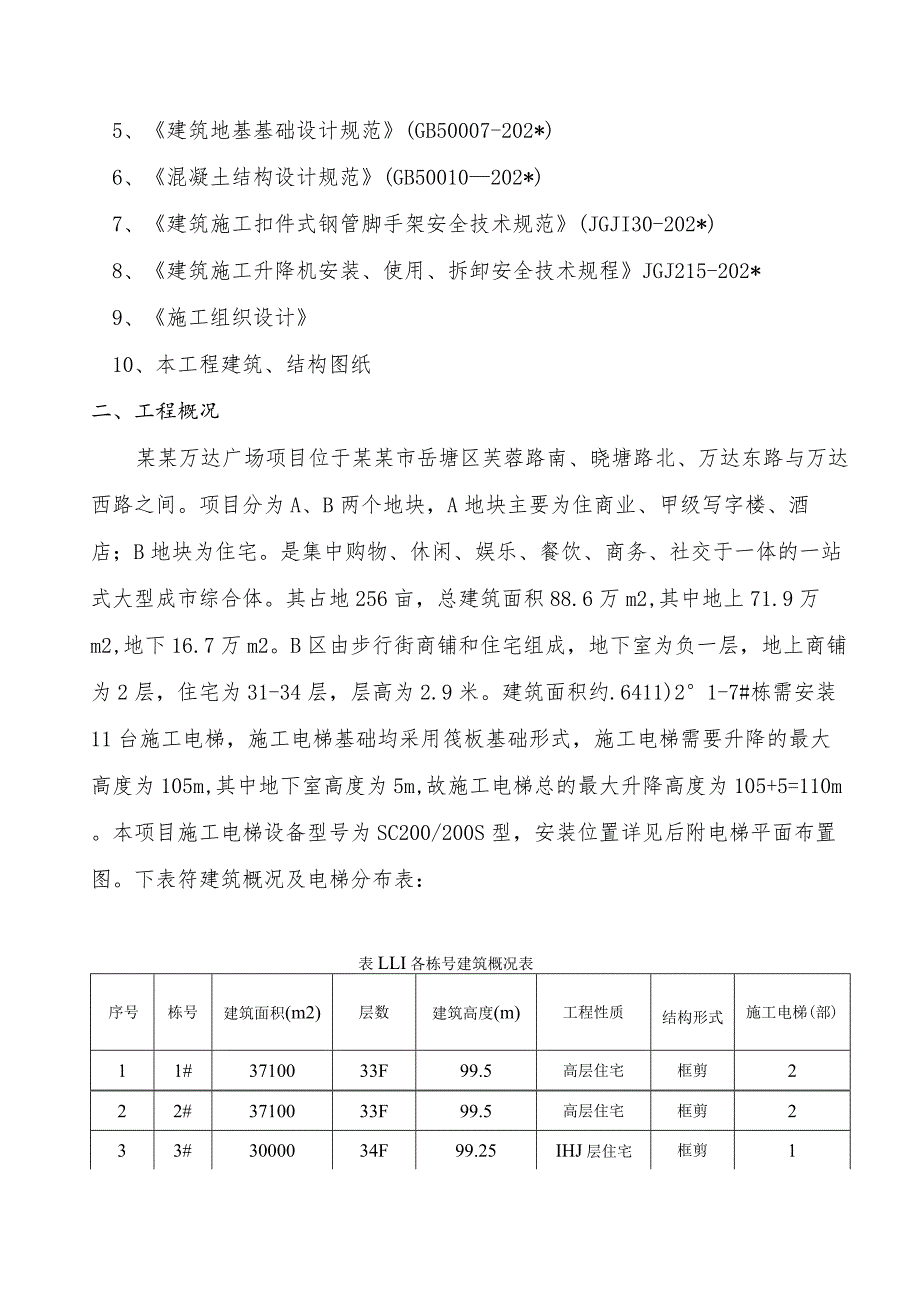

3、管脚手架安全技术规范(JGJI30-202*)8、建筑施工升降机安装、使用、拆卸安全技术规程JGJ215-202*9、施工组织设计10、本工程建筑、结构图纸二、工程概况某某万达广场项目位于某某市岳塘区芙蓉路南、晓塘路北、万达东路与万达西路之间。项目分为A、B两个地块，A地块主要为住商业、甲级写字楼、酒店；B地块为住宅。是集中购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型成市综合体。其占地256亩，总建筑面积88.6万m2,其中地上71.9万m2,地下16.7万m2。B区由步行街商铺和住宅组成，地下室为负一层，地上商铺为2层，住宅为31-34层，层高为2.9米。建筑面积约.6411)21-
4、7#栋需安装11台施工电梯，施工电梯基础均采用筏板基础形式，施工电梯需要升降的最大高度为105m,其中地下室高度为5m,故施工电梯总的最大升降高度为105+5=110m。本项目施工电梯设备型号为SC200/200S型，安装位置详见后附电梯平面布置图。下表符建筑概况及电梯分布表：表LLI各栋号建筑概况表序号栋号建筑面积(m2)层数建筑高度(m)工程性质结构形式施工电梯(部)11#3710033F99.5高层住宅框剪222#3710033F99.5高层住宅框剪233#3000034F99.25IHJ层住宅框剪144#3250033F96.6高层住宅框剪255#3710033F99.5高层住宅框剪2
5、66#3000034F99.2IHJ层住宅框剪177#2590033F97.1高层住宅框剪1三、基础设计施工电梯设计安装高度按照IlOm计算，采用73节标准节（每节高1.508m）o施工升降机架重量及尺寸参考厂家提供的SC型施工升降机使用手册。某某某某建科机械总承包公司提供的基础图：基础板下地面的承载力应大于150Kpa,施工升降机基础底板尺寸为6000mm4000mm400mm,混凝土强度等级采用C20,双层双向配筋为二级12200。（详见某某某某建科机械总承包公司提供的施工电梯基础图）根据6#栋实际情况，地下室顶板已浇筑完成，施工电梯位置因阻挡塔吊后期拆卸，现场调整部位，现定顶板部位下方有
6、结构梁，因此考虑不破坏已完成的主体结构，故定施工电梯安装的地下室顶板上，下部采用钢管脚手架回顶卸荷。三、基础设计计算计算依据：1、施工现场设施安全设计计算手册谢建民编著2、建筑地基基础设计规范GB50007-202*3、混凝土结构设计规范GB50010-202*4、建筑施工扣件式钢管脚手架安全技术规范JGJ130-202*5、建筑施工升降机安装、使用、拆卸安全技术规程（JGJ215-202*）6、施工升降机(GB/T10054-202*)一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200J吊笼形式双吊笼架设总高度(m)110标准节长度(m)1.508底笼长(m)4.5底笼宽(
7、m)3标准节重(kg)167对重重量(kg)1300单个吊笼重(kg)1460吊笼载重(kg)2000外笼重(kg)1480其他配件总重量(kg)2002.楼板参数基础混凝土强度等级C35楼板长(m)4楼板宽(m)3楼板厚(m)0.18楼板混凝土轴心抗压强度fc(Nmm2)16.7楼板混凝土轴心抗拉强度fl(Nmm2)1.57梁宽(m)03梁高(m)0.8板中底部短向配筋HRB33512180板边上部短向配筋HRB33512(2)180板中底部长向配筋HRB33512180板边上部长向配筋HRB33512180梁截面底部纵筋6HRB33525梁中箍筋配置HPB30010200箍筋肢数2施工升降
8、机基础长度Km)6施工升降机基础宽度d(m)4施工升降机基础厚度h(m)0.23.荷载参数:施工荷载(kN/n?)1施工升降机动力系数n1二、基础承载计算导轨架重(共需73节标准节，标准节重167kg)：167kgx73=12191kg,施工升降机自重标准值：Pk=(l4602+1480+13002+200+12191)+20002)10/10=233.91kN;施工升降机自重：P=(1.2(l4602+l480+13002+200+12191)+1.420002)10/1000=288.692kN;施工升降机基础自重：Pj=1.2ldh25=1.2640.225=l44KNP=n(P+Pj)
9、=1(288.692+144)=432.692kN三、梁板下钢管结构验算支撑类型扣件式钢管支撑架支撑高度h(m)4.1支撑钢管类型483立杆纵向间距la(m)0.8立杆纵向间距lb(m)0.8立杆水平杆步距h(m),顶部段、非顶部段0.5、1.2剪刀撑设置类型普通型顶部立杆计算长度系数l2.5非顶部立杆计算长度系数22.1可调托座承载力容许值N(kN)30立杆抗压强度设计值fKN/mn?)205立杆伸出顶层水平杆中心线至支撑点的长度a(m)0.2立柱截面回转半径i(mm)15.9立柱截面面积A(m?)424楼板均布荷载：q=P(ld)=432.692(64)=18.029kNm2设梁板下483
10、mm钢管0.8mx0.8m支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：N=(NGK+1.4XNQK)XlaXlb=(18.029+1.41)0.80.8=12.435kN1、可调托座承载力验算N=30N=12.435kN满足要求！2、立杆稳定性验算顶部立杆段：=loi=k(h+2a)i=12.5(0.5+20.2)/0.0159=141.509=210满足要求！非顶部立杆段：=loi=k2hi=12.11.2/0.0159=158.491=210满足要求！顶部立杆段：=li=k(h+2a)i=1.1552.5(0.5+20.2)/0.0159=163.443非顶部立杆段：2=li
11、=k2hi=1.1552.11.20.0159=183.057取=183.057,查规范JGJ130-202*附表A.0.6,取=0.214f=N(A)=12435/(0.214424)=137.046Nmm2f=205Nmm2满足要求！梁板下的钢管结构满足要求！配筋如下图所示：回顶剖面图如下图:Ikim16000*4Q0Q*200048*fis yi x/./7/d/2”/2T7;： 一 ： 一O(MIUU力小,次经勿W /J/“力/力。048tff0ff A048度雁弋厂、800 800 800 800 800 800 800 800wi四、施工电梯基础定位及施工1、施工电梯基础定位详见施
12、工平面图。2、用水准仪校水平，倾斜度和平整度误差不超过1/1500。3、钢筋要绑扎牢固，严禁踩踏下陷，板凳筋要支撑牢固。4、机脚螺栓位置、尺寸要绝对正确，应特别注意做好复核工作，尺寸误差不超过0.5mm,螺纹位须抹上黄油，并注意保护。五、场地及机械设备人员等准备1、在基础周围，清理出场地，场地要求平整，无障碍物。2、留出施工电梯进出堆放场地及混凝土车、汽车进出通道，路基必须畅通。3、施工电梯安拆范围上空所有临时施工电线必须拆除或改道。4、施工电梯安拆必须由专业的安拆人员进行操作。工人安排计划表主要工种数量（人）任务舲工4浇筑混凝土钢筋工2绑扎钢筋焊工1焊接作业木工2支模杂工4清理、修整工具及机
13、械安排计划表名称单位数量任务钢筋钩把4绑扎钢筋锤把4支模打钉固定校振动棒A1振捣混凝土混凝土车台1运送混凝土泵机台1输送混凝土焊机台1焊接钢筋水准仪台1测量经纬仪台1测量六、工艺流程弹线放样一基础下梁钢筋绑扎一支撑梁及基础支模一基础钢筋绑扎一预埋螺栓一隐蔽验收一浇捣舲及养护一拆梁模板七、施工外用电梯施工要求1、基础钢筋与主体防雷钢筋连通，以满足防雷要求。2、应清理足够大的专用安装场地。3、根据基础要求制作好钢筋、预埋件。4、安装场地应清理干净，并用标志杆围起来，禁止非工作人员入内。5、防止安装地点上方掉落物体，必要时加安全。6、基础钢筋绑扎、混凝土浇注严格按方案及规范施工。7、混凝土基础的预埋件表面应校水平，平面度误差小于l1000o8、防雷采用一条16InnI钢筋与外用电梯基础钢筋焊接，外通至建筑物防雷。9、安装、运行必须待基础混凝土强度达到100%后方可进行。10、施工外用电梯拆除时，电梯基础使用风炮机打凿，基础垫层用人工打凿清理，不能损害板面结构。12、施工外用电梯支承顶架要定期派专人检查，进
