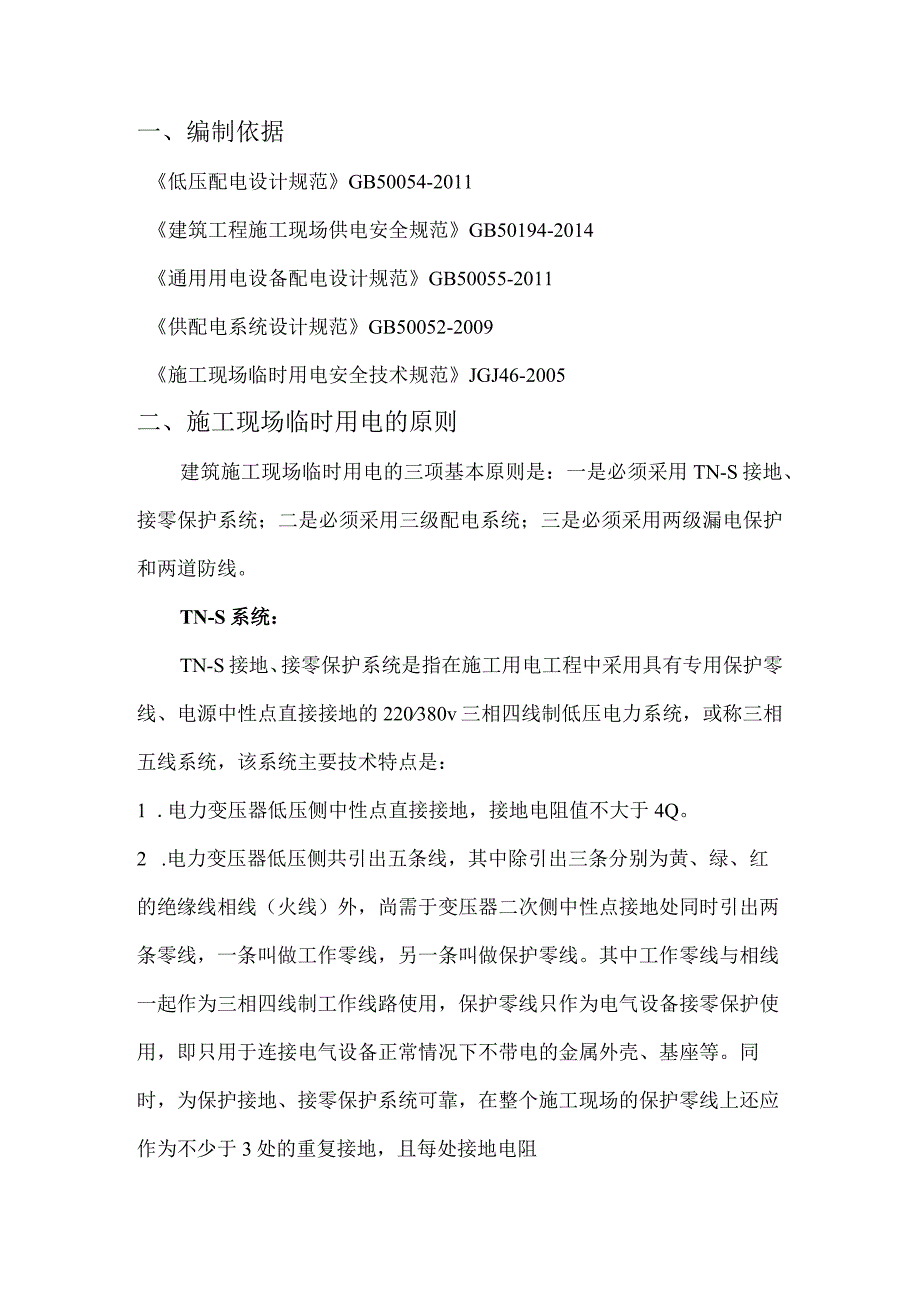

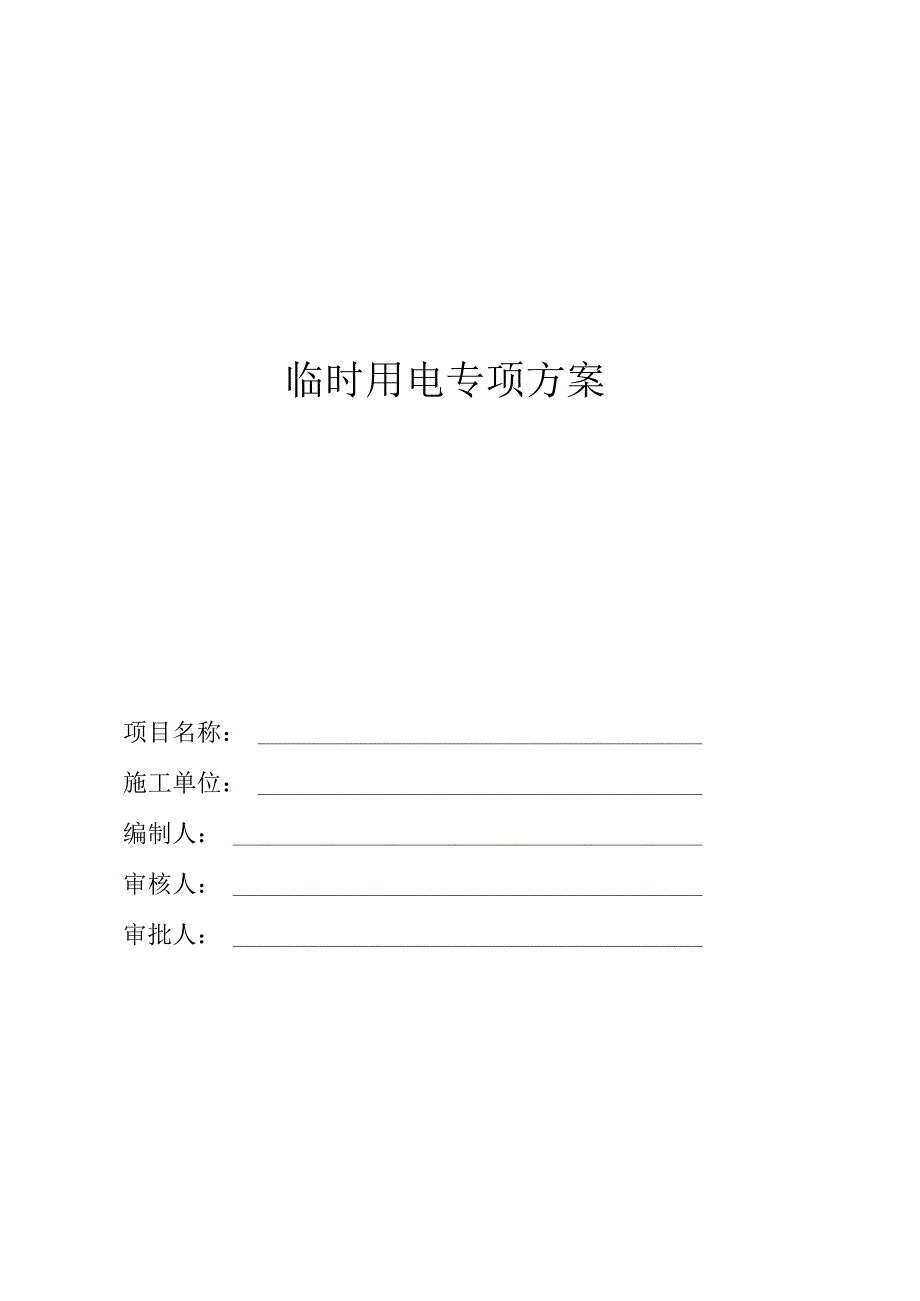

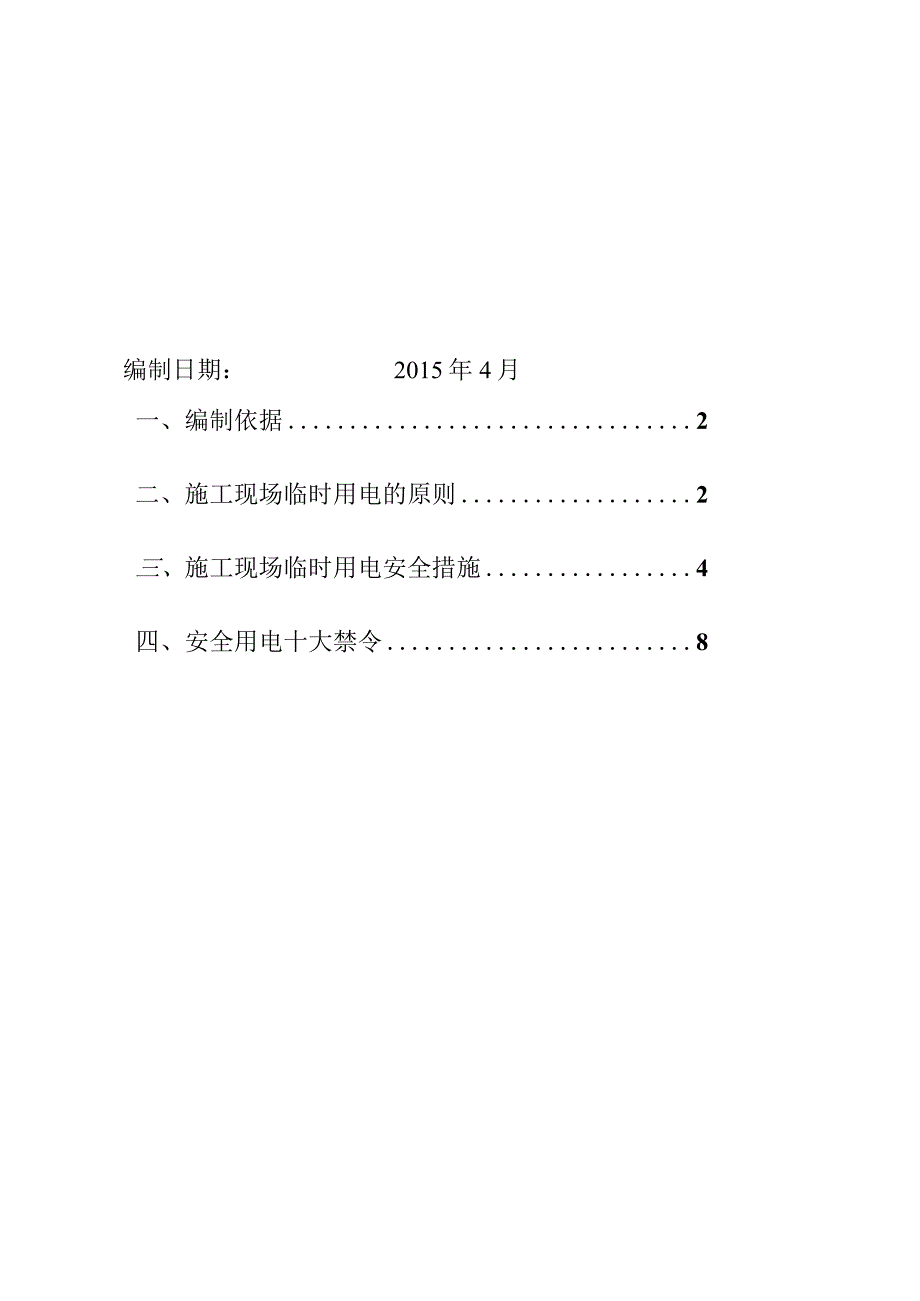

1、临时用电专项方案项目名称：施工单位：编制人：审核人：审批人：编制日期：2015年4月一、编制依据2二、施工现场临时用电的原则2三、施工现场临时用电安全措施4四、安全用电十大禁令8一、编制依据低压配电设计规范GB50054-2011建筑工程施工现场供电安全规范GB50194-2014通用用电设备配电设计规范GB50055-2011供配电系统设计规范GB50052-2009施工现场临时用电安全技术规范JGJ46-2005二、施工现场临时用电的原则建筑施工现场临时用电的三项基本原则是：一是必须采用TN-S接地、接零保护系统；二是必须采用三级配电系统；三是必须采用两级漏电保护和两道防线。TN-S系统：
2、TN-S接地、接零保护系统是指在施工用电工程中采用具有专用保护零线、电源中性点直接接地的220380v三相四线制低压电力系统，或称三相五线系统，该系统主要技术特点是：1 .电力变压器低压侧中性点直接接地，接地电阻值不大于4Q。2 .电力变压器低压侧共引出五条线，其中除引出三条分别为黄、绿、红的绝缘线相线（火线）外，尚需于变压器二次侧中性点接地处同时引出两条零线，一条叫做工作零线，另一条叫做保护零线。其中工作零线与相线一起作为三相四线制工作线路使用，保护零线只作为电气设备接零保护使用，即只用于连接电气设备正常情况下不带电的金属外壳、基座等。同时，为保护接地、接零保护系统可靠，在整个施工现场的保护
3、零线上还应作为不少于3处的重复接地，且每处接地电阻值不得大于10。三级配电结构采用三级配电结构。所谓三级配电是施工现场从电源进线开始至用电设备中间应经过三级配电装置配送电力，即由总配电箱经过分配电箱到开关箱（用电设备处）分三个层次逐级配送电力。而开关箱作为末级配电装置，与用电设备之间必须实行“一机一闸制”，即每一台用电设备必须用自己专用的开关控制箱，而每一个开关箱只能用于控制一台用电设备。两级漏电保护两级漏电保护和两级防线包括了两个内容，即：一是设置两级漏电保护系统，二是实施专用保护零线，两者组合形成了施工现场的防触电的两道防线。1 .两级漏电保护是指在整个施工现场临时用电过程中，总配电箱中必
4、须装设漏电开关，所有开关箱中也必须装设漏电开关。2 .保护零线的实施是临时用电的第二道安全防线。在施工现场用电过程中，采用TN-S系统，是在工作零线以外又增加了一条保护零线，是十分必要的。当三相火线用电量不均匀时，工作零线就容易带电，而保护零线始终不带电，那么随着保护零线在施工现场的敷设和漏电保护器的使用，就形成一个覆盖整个施工现场、防止人身触电的安全保护系统。因此TN-S接地接零保护系统与两道漏电保护系统一起称之为防漏电保护系统的两道防线。三、施工现场临时用电安全措施安全用电措施包括三个方面内容：一是在安全用电技术上所采用的措施；二是为了保证安全用电和供电的可靠性在组织上所采用的各种措施；三
5、是安全用电在防火方面的措施。安全用电技术措施1 .保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地电阻，则大部分电流经接地极流入大地，而流经人体的电流很小。这是只用适当控制接地电阻（不大于4Q）,就可以减少触电事故发生。2 .保护接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以电流很大，一般大于额定电流的几倍甚至
6、几十倍，这样打的单相短路将使保护装置迅速而准确动作，切断事故电源，保护人身安全。3 ,设备漏电保护器1 .施工现场的总配电箱至开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。2 .开关箱中必须设置漏电保护器，施工现场所有用电设备，除保护接零外，必须在设备负荷线的首段处安装漏电保护器。3 .漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧，不得用于启动电器设备的操作。4 .总配箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于(Hs,但其额定漏电动作电流与额定漏电动作时间的乘积
7、不应大于30mA.So5 .总配电箱和开关箱中漏电保护器的极数和线数必须与其负侧负荷的相线和线数一致。4、安全电压安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。我国国家标准GB/T3805-2008特低电压(ELV)限值中规定，安全电压值得等级有42、36、24、12、6V五种。同时规定：当电气设备采用了超过24V时，必须采用直接接触带电体的保护措施。5、电气设备安装1 .配电箱、开关箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱、开关箱箱体内。2 .配电箱、开关箱内各种电器应按其规定位置紧固在电器安装板上，不得歪斜和松动。并且电器设备之间、设
8、备与板四周的距离应符合有关工艺标准的要求。3 .配电箱的电器安装板上必须分设N线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。4 .配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上,盘后引出及引入的导线应留出适当余度，以便检修。5 .导线剥削处不应伤线芯过长，导线接头应牢固可靠，多股导线不应盘卷压接，应加装压线端子。如必须穿孔用顶丝压接时，多股线应刷锡后在压接，不得减少导线股数。6,配电箱、开关箱外形结构应能防雨、防尘。6、外电线路及电气设备防护1 .在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施，或堆放构
9、件、架具、材料及其他杂物。2 .在建工程（含脚手架）的周边与外电架空线路的边线之间必须保持安全操作距离。3 .对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮拦、围挡或保护网，并要悬挂醒目的警告标志牌。4 .对于达不到最小安全距离，又无法搭设防护措施的施工现场，必须与有关部门协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。5 .电气设备现场不得存放易燃易爆物、无源和腐蚀介质，否则应于清楚或防护措施。6 .电气设备设置场所应能避免物体打击和机械损伤，否则应做防护措施。7、电工及用电人员必须符合以下要求.电工必须经过按国家现行标准考核合格后，持证上岗工作；其他用电
10、人员必需通过相关安全教育培训和技术交底，考核合格后方可上1.Xj冈。1 .安装、巡检、维修或拆除临时用电设备和线路，必需由电工完成，并应有人监护。2 .各类用电人员应掌握安全用电基本知识和所有设备的性能，并应符合下列规定：使用电气设备前必需按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和保护设施，严禁设备带“缺陷”运转。8、电气设备的使用与维护1.配电箱、开关箱应有名称、用途、分路标记及系统接线图。2,配电箱、开关箱箱门应配锁，并应有专业负责。3 .配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必需是专业电工。4 .对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作“停电标志牌,严禁带电工作。5 .配电箱、开关箱内不得放置任何杂物，并应保持清洁。6,配电箱、开关箱内不得随意挂接其他用电设备。四、安全用电十大禁令1 .严禁私拉乱接电源。2 .严禁指派无证电工管电。3 .严禁金属外壳无接地装置的用电设备投入运行。4 .严禁在高压电力线修建驻地、工棚和堆放易燃、易爆物品。5 .严禁设私设电网和一线一电用户。6 .严禁带电移动电气设备和修理电气设备。7 .严禁约时停、送电。8 .严禁用铝线、铁丝代替保险丝。9 .严禁信号接收天线靠近高压线。10 .严禁现场抢救触电者打强心针。
