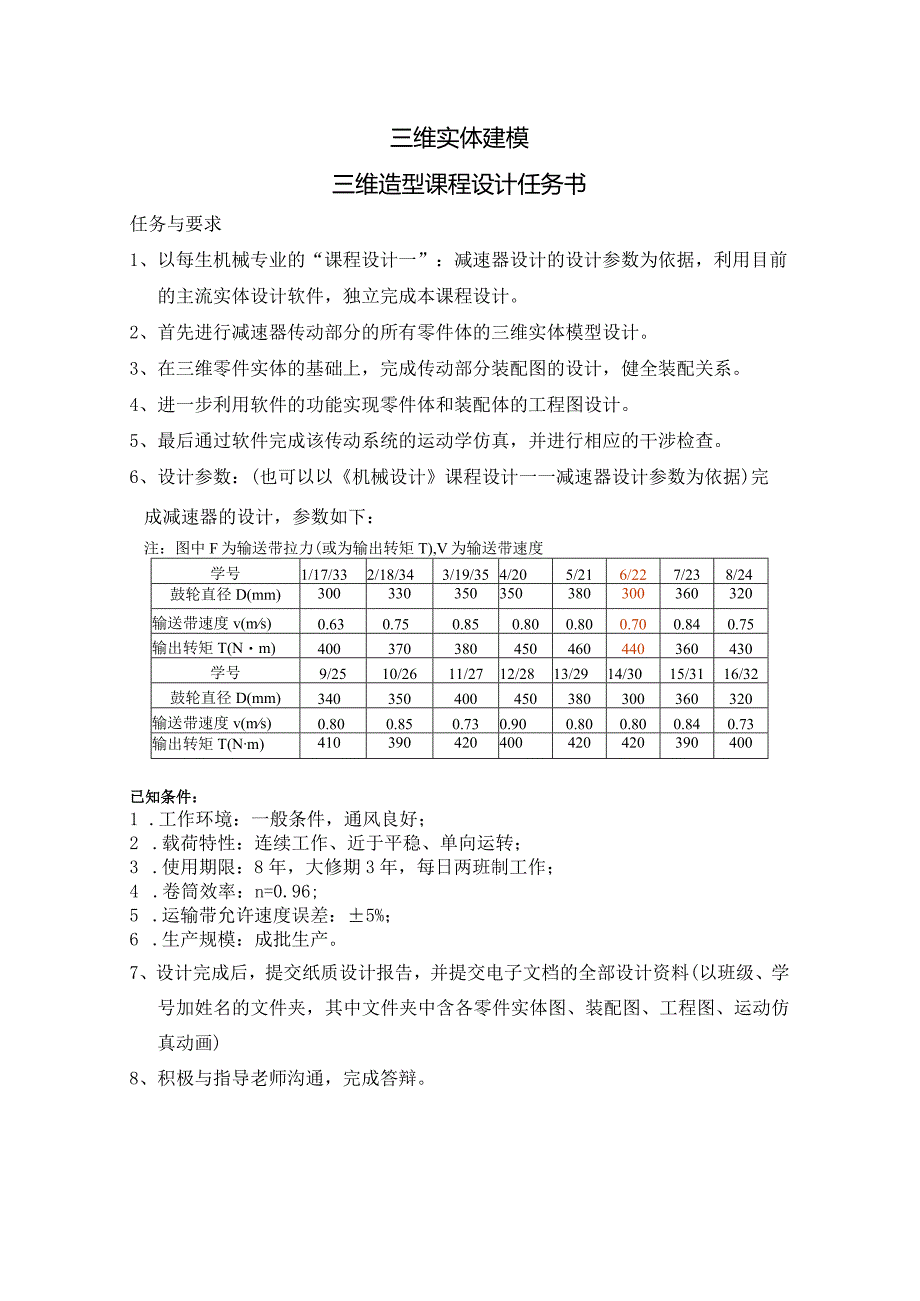

1、三维实体建模三维造型课程设计任务书任务与要求1、以每生机械专业的“课程设计一”：减速器设计的设计参数为依据，利用目前的主流实体设计软件，独立完成本课程设计。2、首先进行减速器传动部分的所有零件体的三维实体模型设计。3、在三维零件实体的基础上，完成传动部分装配图的设计，健全装配关系。4、进一步利用软件的功能实现零件体和装配体的工程图设计。5、最后通过软件完成该传动系统的运动学仿真，并进行相应的干涉检查。6、设计参数：(也可以以机械设计课程设计一一减速器设计参数为依据)完成减速器的设计，参数如下：注：图中F为输送带拉力(或为输出转矩T),V为输送带速度学号1/17/332/18/343/19/35
2、4/205/216/227/238/24鼓轮直径D(mm)300330350350380300360320输送带速度v(ms)0.630.750.850.800.800.700.840.75输出转矩T(Nm)400370380450460440360430学号9/2510/2611/2712/2813/2914/3015/3116/32鼓轮直径D(mm)340350400450380300360320输送带速度v(ms)0.800.850.730.900.800.800.840.73输出转矩T(Nm)410390420400420420390400已知条件：1 .工作环境：一般条件，通风良好；

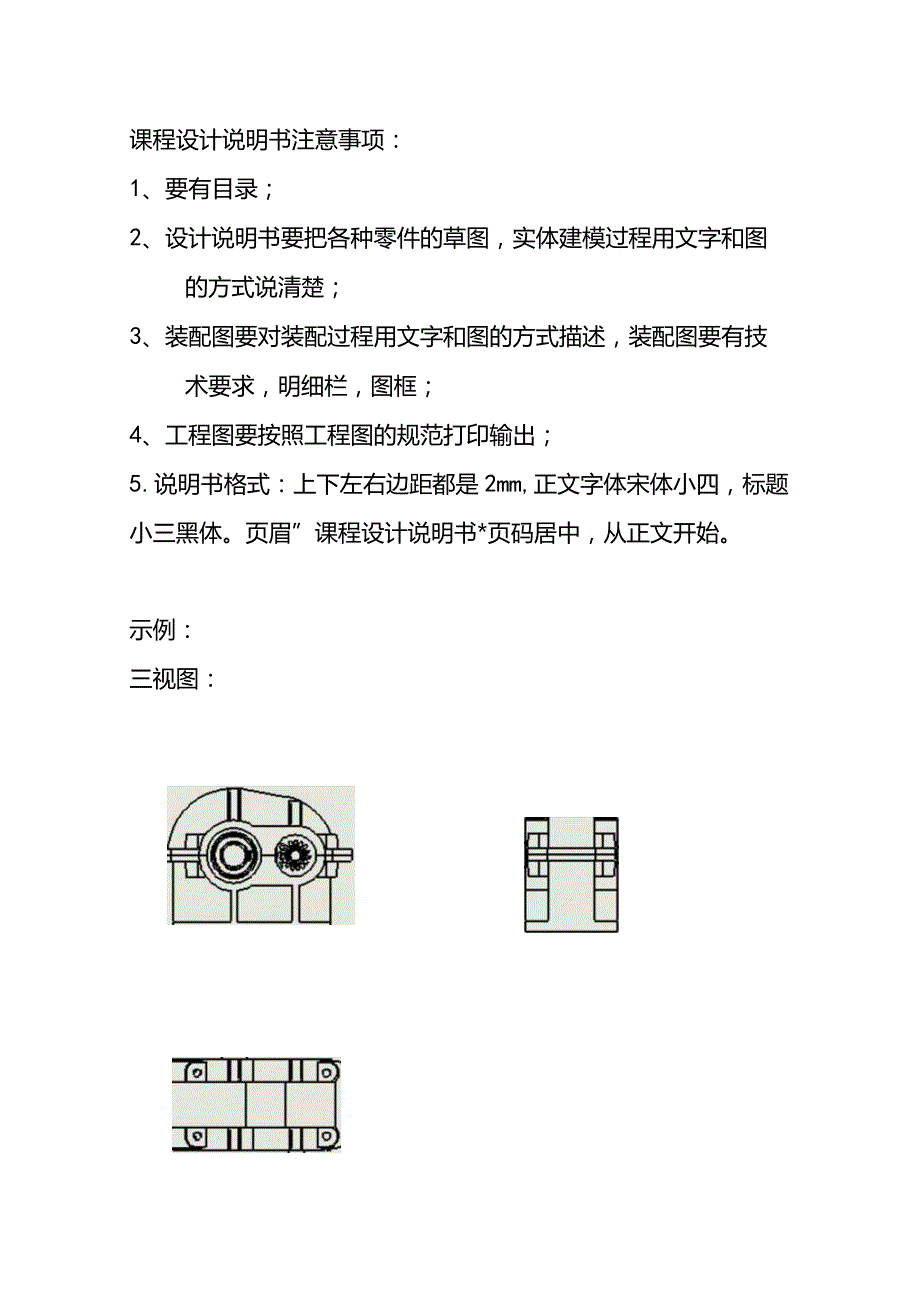

3、2 .载荷特性：连续工作、近于平稳、单向运转；3 .使用期限：8年，大修期3年，每日两班制工作；4 .卷筒效率：n=0.96;5 .运输带允许速度误差：5%；6 .生产规模：成批生产。7、设计完成后，提交纸质设计报告，并提交电子文档的全部设计资料(以班级、学号加姓名的文件夹，其中文件夹中含各零件实体图、装配图、工程图、运动仿真动画)8、积极与指导老师沟通，完成答辩。课程设计说明书注意事项：1、要有目录；2、设计说明书要把各种零件的草图，实体建模过程用文字和图的方式说清楚；3、装配图要对装配过程用文字和图的方式描述，装配图要有技术要求，明细栏，图框；4、工程图要按照工程图的规范打印输出；5.说明
4、书格式：上下左右边距都是2mm,正文字体宋体小四，标题小三黑体。页眉”课程设计说明书*页码居中，从正文开始。示例：三视图：装配体爆炸图:课程设计任务书姓名学号班级设计课题：单级直齿圆柱齿轮减速器(用于皮带运输机)设计任务：(1)选出电机型号；(2)计算确定带传动的主要参数及尺寸；(3)计算齿轮参数，初算轴径；(4)用Pro/E设计带轮、齿轮三维实体；(4)根据带轮、齿轮大小确定设计轴；(5)设计箱体实体；(6)零件装配，并修改局部尺寸和结构；(其他零件如：键、轴承、端盖等只需根据设计参数选用，列出相关的数据表即可)(7)编写说明书一份。(要有摘要和小结)(8)图纸：齿轮工程图、带轮工程图，轴工
5、程图各一份，装配图工程图一张。设计参数：(1)运输带的工作拉力F=2215N运输带的工作速度V=1.24ms运输带的滚筒直径D=295mm(2)工作条件：锅炉房运煤；二班制、每班工作四小时；空载启动，连续、单向运转，载荷平稳。(3)使用期限：工作期限为十年，每年工作300天。I-电动机2带传动3减速器4一齿轮5联轴器6-卷筒D(MM)7-运输带题号工作拉力、F(N)工作速度、V(M/S)滚筒直径D(MM)(数据排列)D(MM)122001.21285222851.01236322151.24295422641.12264523001.05250621501.24290723101.082308
6、21781.22285924201.022201021661.242941123200.962051225470.962181323500.992221426150.942201522601.122521625101.02238（1班）1625101.022381722751.102481825231.012351922801.202702024101.152552122901.232782224841.132402324221.152702424501.092422524351.102582624351.112402724501.222582824661.072502924150.96225
7、3023101.20278（2班）3023101.202783124360.982303223161.212823324301.162703423801.162523519501.282983620081.362953719751.393203820901.322853919841.383224020841.302864119781.262864221901.242804320101.242804421751.222764520081.252904621651.20270（3班）4720181.282824822461.072384920251.222705022581.08236512024
8、1.202665223611.022425320681.302705423651.062515520451.452805623581.122505721521.232845823441.092455921621.222866026200.922086121581.242906225101.04226（4班）6321841.182766425431.022286522151.082526625631.002226722351.062506825081.062506922251.102607024091.122627122641.022267224701.182687322501.08238742
9、2691.232757522581.172587622891.282857722681.062407822431.202807922751.052388023741.142668123081.082468223611.162768323221.112508422651.18282（5班）说明书目录样本目录第一章课程设计书1. 1课程设计书第二章设计要求2. 1运输机的数据3. 2工作条件4. 3使用期限第三章、设计步骤3.1传动装置总体设计方案3. 2电动机的选择3.3确定传动装置的总传动比和分配传动比3. 3.1总传动比5. 3.2分配传动装置传动比3.4计算传动装置的运动和动力参数3.4.
10、1各轴转速3.4.2各轴输入功率3.4.3各轴输入转矩3.5设计V带和带轮3.5.1V带轮的材料和结构3.5.2V带齿轮各设计参数附表3. 6齿轮的设计1. 6.1齿轮材料，热处理3. 6.2按齿面接触强度设计齿轮传动的主要尺寸4. 6.3校核齿根弯曲疲劳强度5. 6.4计算齿根弯曲应力6F6. 6.5齿轮结构设计7. 7滚动轴承和传动轴的设计8. 7.1传动轴承的设计9. 7.2从动轴的设计10. 7.3高速轴的结构设计11. 8校核轴的疲劳强度12. 8.1判断危险截面13. 8.2截面Vn左侧14. 9键联接设计15. 9.1选择键联接的类型和尺寸16. 9.2校和键联接的强度17. 9
11、.3键与轮毂键槽的接触高度18. 10箱体结构的设计19. 1润滑密封设计实体绘制方法ProZE减速器建模实例齿轮绘制方法齿轮参数（齿轮参数根据齿轮的模数、齿数、齿形查阅机械设计手册或者机械设计教材）：M=3模数DB_基圆直径Z25齿数DF齿根圆直径ALPHA20压力角D_分度圆直径HAX1齿顶高系数DDO一凹槽直径CX0.25顶系系数BBO一凹槽深度B10齿轮宽度DD115轴孔直径HA_齿顶高LL1_键槽高HF齿根高LL2键槽宽X0变位系数LL3_小孔到原点DA-一_齿顶圆直径DD2一小孔直径齿轮基本尺寸方程ha=(hax+x)*mhf=(hax+cx-x)*md=m*zda=d+2*had
12、b=d*cos(alpha)=d*0.93969df=d-2*hf齿轮数据表hahfddadbdf齿轮1数据33.75758170.4867.5渐开线齿廓参数方程画法(以齿轮1的数据绘制)1、设置工作目录，新建文档，注意单位。2、用基准曲的线一一方程式的方法绘制渐开线齿廓曲线(注意如果齿数小于41,则r=df72,如果齿数大于41则r=db2)参数方程：M=3Z=25D=m*zAlpha=20Db=d*cos(alpha)Df=d-2*(l+0.25)*mang=90*tr=df2s=PI*r*t2xc=r*cos(ang)yc=r*sin(ang)x=xc+s*sin(ang)y=yc-s*
13、cos(ang)Z=O3、绘制齿轮的4个圆;4、创建基准点POlNT0:渐开线与分度圆的交点;5、创建基准轴A-I：基准平面TOP与RIGHT的交线6、创建基准平面DTM1：过A与PoINTo7、创建基准平面DTM2：将DATUMl逆时针360/4/z”，且平面过轴A-1。（将DATUMl顺时针360/4/z”，且平面过轴A-L则用齿槽来阵列。）8、通过DTM2镜像渐开线9、拉伸齿根到齿坯10、拉伸得到一个轮齿，轮齿根部倒圆角，圆角半径为“W400，轮齿边缘倒角，具体的尺寸数据可以查阅手册。轮齿草图：11、将轮齿、倒圆角，倒角阵列：绕轴A-I阵列Z个，间距：360/z。（轮齿和倒角可以成组,倒
