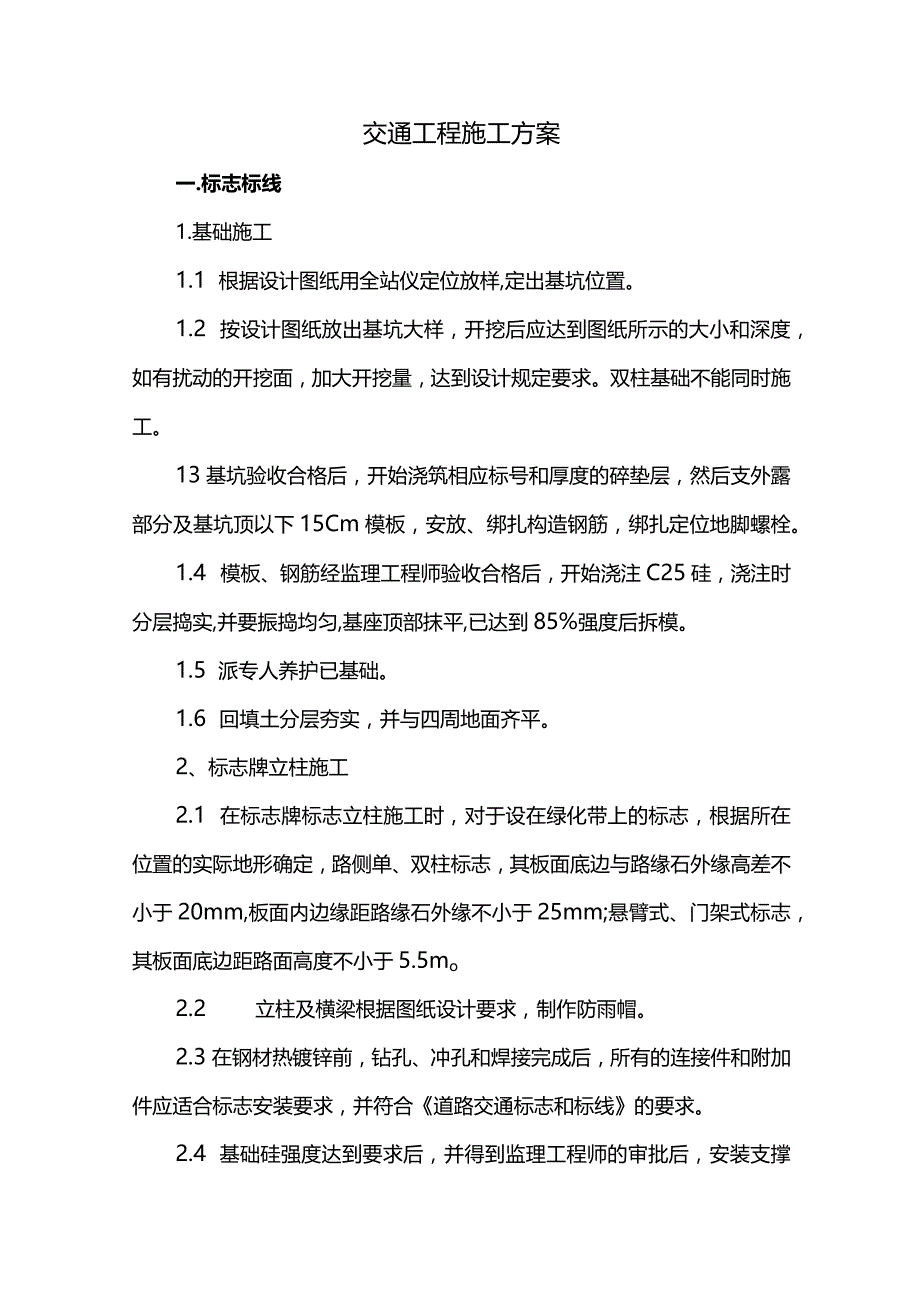

1、交通工程施工方案一.标志标线1.基础施工1.1 根据设计图纸用全站仪定位放样,定出基坑位置。1.2 按设计图纸放出基坑大样，开挖后应达到图纸所示的大小和深度，如有扰动的开挖面，加大开挖量，达到设计规定要求。双柱基础不能同时施工。13基坑验收合格后，开始浇筑相应标号和厚度的碎垫层，然后支外露部分及基坑顶以下15Cm模板，安放、绑扎构造钢筋，绑扎定位地脚螺栓。1.4 模板、钢筋经监理工程师验收合格后，开始浇注C25硅，浇注时分层捣实,并要振捣均匀,基座顶部抹平,已达到85%强度后拆模。1.5 派专人养护已基础。1.6 回填土分层夯实，并与四周地面齐平。2、标志牌立柱施工2.1 在标志牌标志立柱施工

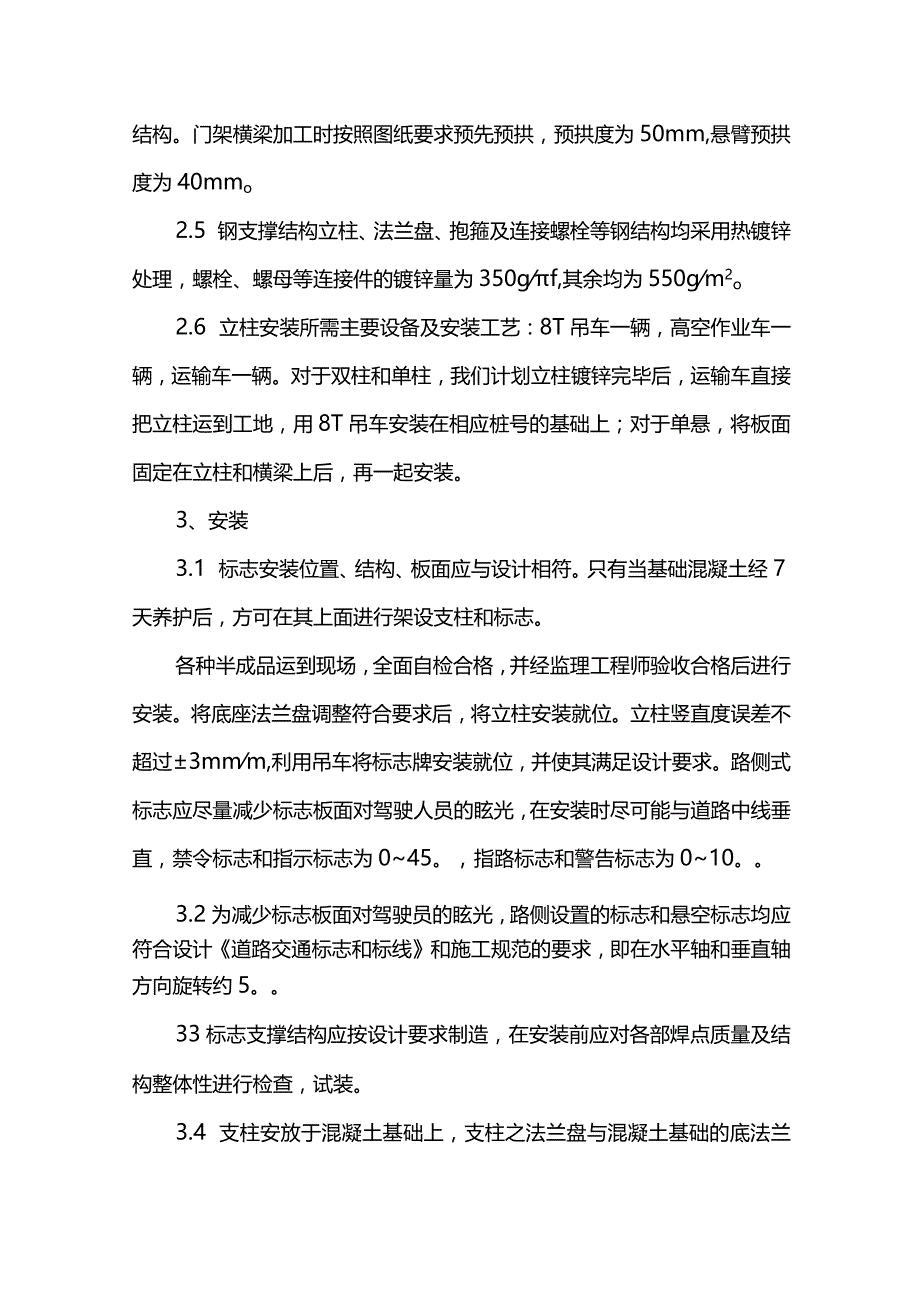

2、时，对于设在绿化带上的标志，根据所在位置的实际地形确定，路侧单、双柱标志，其板面底边与路缘石外缘高差不小于20mm,板面内边缘距路缘石外缘不小于25mm;悬臂式、门架式标志，其板面底边距路面高度不小于5.5mo2.2 立柱及横梁根据图纸设计要求，制作防雨帽。2.3 在钢材热镀锌前，钻孔、冲孔和焊接完成后，所有的连接件和附加件应适合标志安装要求，并符合道路交通标志和标线的要求。2.4 基础硅强度达到要求后，并得到监理工程师的审批后，安装支撑结构。门架横梁加工时按照图纸要求预先预拱，预拱度为50mm,悬臂预拱度为40mmo2.5 钢支撑结构立柱、法兰盘、抱箍及连接螺栓等钢结构均采用热镀锌处理，螺栓
3、、螺母等连接件的镀锌量为350gf,其余均为550gm2o2.6 立柱安装所需主要设备及安装工艺：8T吊车一辆，高空作业车一辆，运输车一辆。对于双柱和单柱，我们计划立柱镀锌完毕后，运输车直接把立柱运到工地，用8T吊车安装在相应桩号的基础上；对于单悬，将板面固定在立柱和横梁上后，再一起安装。3、安装3.1 标志安装位置、结构、板面应与设计相符。只有当基础混凝土经7天养护后，方可在其上面进行架设支柱和标志。各种半成品运到现场，全面自检合格，并经监理工程师验收合格后进行安装。将底座法兰盘调整符合要求后，将立柱安装就位。立柱竖直度误差不超过3mmm,利用吊车将标志牌安装就位，并使其满足设计要求。路侧式

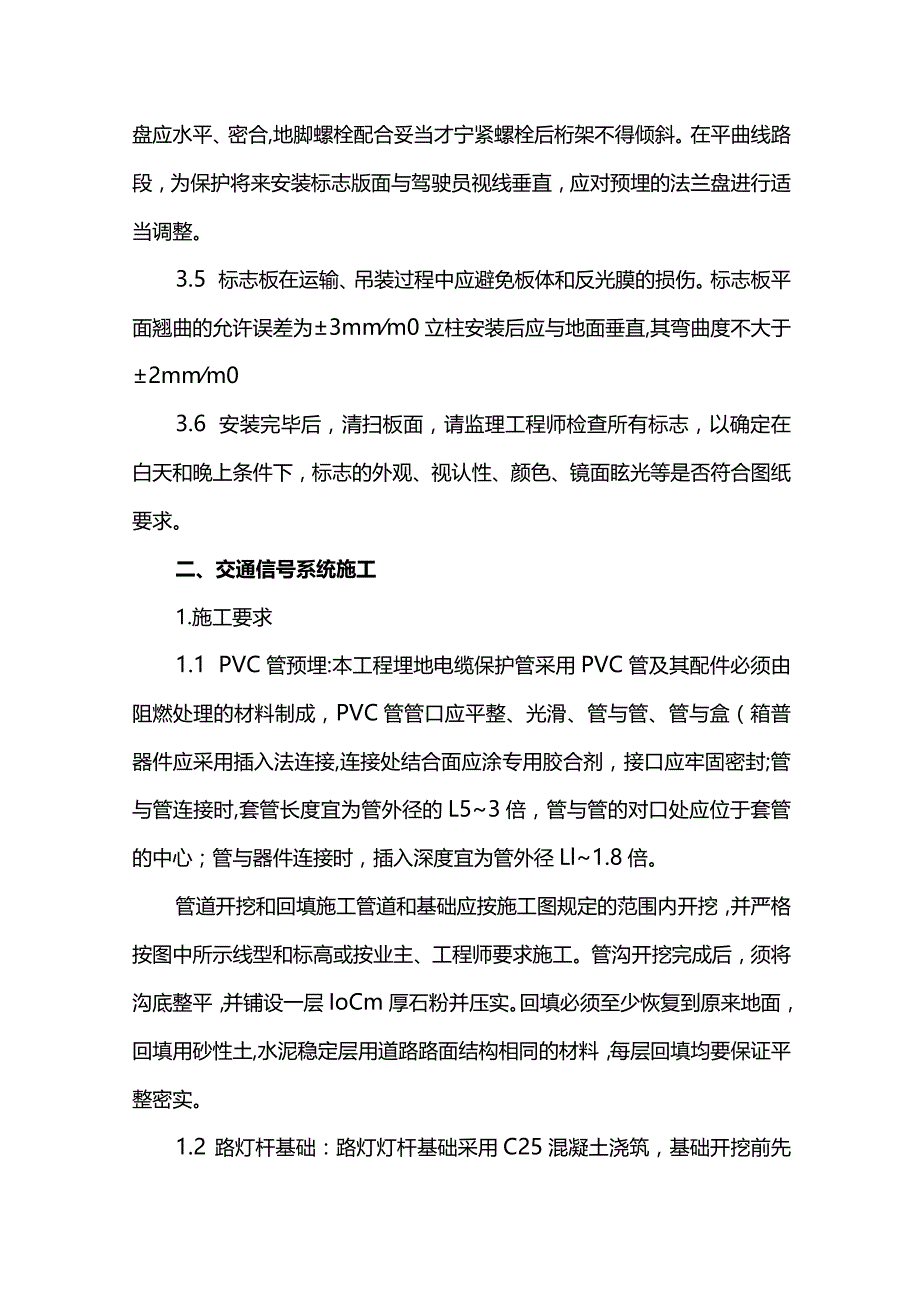

4、标志应尽量减少标志板面对驾驶人员的眩光，在安装时尽可能与道路中线垂直，禁令标志和指示标志为045。，指路标志和警告标志为010。3.2 为减少标志板面对驾驶员的眩光，路侧设置的标志和悬空标志均应符合设计道路交通标志和标线和施工规范的要求，即在水平轴和垂直轴方向旋转约5。33标志支撑结构应按设计要求制造，在安装前应对各部焊点质量及结构整体性进行检查，试装。3.4 支柱安放于混凝土基础上，支柱之法兰盘与混凝土基础的底法兰盘应水平、密合,地脚螺栓配合妥当才宁紧螺栓后桁架不得倾斜。在平曲线路段，为保护将来安装标志版面与驾驶员视线垂直，应对预埋的法兰盘进行适当调整。3.5 标志板在运输、吊装过程中应避免
5、板体和反光膜的损伤。标志板平面翘曲的允许误差为3mmm0立柱安装后应与地面垂直,其弯曲度不大于2mmm03.6 安装完毕后，清扫板面，请监理工程师检查所有标志，以确定在白天和晚上条件下，标志的外观、视认性、颜色、镜面眩光等是否符合图纸要求。二、交通信号系统施工1.施工要求1.1 PVC管预埋:本工程埋地电缆保护管采用PVC管及其配件必须由阻燃处理的材料制成，PVC管管口应平整、光滑、管与管、管与盒（箱普器件应采用插入法连接,连接处结合面应涂专用胶合剂，接口应牢固密封;管与管连接时,套管长度宜为管外径的L53倍，管与管的对口处应位于套管的中心；管与器件连接时，插入深度宜为管外径Ll1.8倍。管道
6、开挖和回填施工管道和基础应按施工图规定的范围内开挖，并严格按图中所示线型和标高或按业主、工程师要求施工。管沟开挖完成后，须将沟底整平，并铺设一层IoCm厚石粉并压实。回填必须至少恢复到原来地面，回填用砂性土,水泥稳定层用道路路面结构相同的材料，每层回填均要保证平整密实。1.2 路灯杆基础：路灯灯杆基础采用C25混凝土浇筑，基础开挖前先用测量仪器放线，定出基础位置，经复核无误后才进行基础土方开挖。要求基础置于原状土上，地基承载力大于200kpa,如遇不良地质应进行地基处理。基础周围回填土应按道路人行道压实度要求处理。13信号灯杆防雷利用钢筋混凝土基础作为接地体，接地202m热镀锌圆钢一端用螺母固
7、定在螺杆上，另一端与灯杆基础钢筋焊接，焊缝至少长于100mm。确保接线盒在不同回路和各自的地线可靠连接；全路防雷保安接地均贯通；零线在变压器处均应重复接地；从变压器单独接地芯35mm2的公用保护零线至每杆接线盒等所有电器铁件外壳均应接地；路灯预埋过街钢管一端须与接地线可靠连接.零线上的重复接地，接地电阻R4;低压电力设备接地装置R4;凡接地焊接处均刷沥青油防腐。1.4 电缆交通信号系统的电缆，将采用地下敷设，施工时则需装置硬塑料管，以便穿放电缆。按设计和实际路径计算电缆长度；合理安排每个回路电缆的使用量，减少中间接头电缆敷设时要使用电缆放线架；电缆放线穿管时，一端有人送线，另一端有人拉线.电缆
8、穿管前，管口要铿圆，管中杂物清除干净，钢管出口要使用塑料护口；电缆敷设时不准强拉，拐角和管口要加设保护垫，防止电缆变形和绝缘皮划破;采用热缩管保护；单相制配线时，应按规定使用色线。交通信号控制电缆分别连接到信号灯和信号机的接线柱上，电线绝缘且无接头，并用有号码的套管编码以便日后的维修。除所需长度外每根电缆线应留有余量于最靠近立柱的拉线井内，人行灯立柱应留2m电缆,车道灯立柱应留2m电缆。在信号机端，每根电缆应留有2m长的余量电缆整齐地放于信号机基础旁边的接线井内。连线要求有足够的导体，能保证信号系统的全负载操作。放线后每根电缆线尾断口应独立密封，防止水份渗入线内。所有外部非带电的金属部件用铜线
9、连成一个连续的接地系统，用一绝缘铜线分别连接至控制机的接地座。所有埋设在地下的电缆的设置与安装应使它们在浸水时能连续运行而不出故障。传输电缆的接头应位于接线井内，除所需长度外，传输电缆应留有2m长的余量电缆布置于井内，接头应全密封连接，防水、防潮，整段电缆不应有其它接头。在信号机端，传输电缆应留有2m长的余量电缆独立密封，整齐地放于信号机基础的接线井内，每根传输电缆应分别进行方向和车道的编号。三、安全保证措施1.加强安全教育，规范施工作业。提前对工人进行安全培训，提高施工人员对安全生产重要性的认识，树立安全第一的思想，工人统一上意外伤害保险。一方面要让上路的施工人员必需穿带标志安全服，另一方面
10、要加强施工车辆管理，保证上路车辆车况良好，各种手续齐全，避免事故发生。2、加强安全监督巡查。要求施工队在施工时，合理安排，加强工序衔接。3、建立长期的安全教育制度，定期对作业人员进行安全教育，使作业人员充分认识到安全作业的重要性，提高安全防范意识。4、合理摆放施工标志等安全设施。5、所有机械设备严禁非操作人员进行操作、酒后操作、疲劳操作。6、现场施工人员与机械车辆必须服从管理，统一调度，安排专人进行指挥。7、施工完毕后，施工现场杂物、材料清理干净。8、杜绝工程质量重大、一般一级事故的发生。杜绝施工机械设备重大及以上责任事故、交通安全责任事故。9、施工作业人员不得到施工区域以外活动,严格遵守各项规定。安全责任重于泰山，施工现场的安全管理十分重要，安全工作贯穿工程始终。
