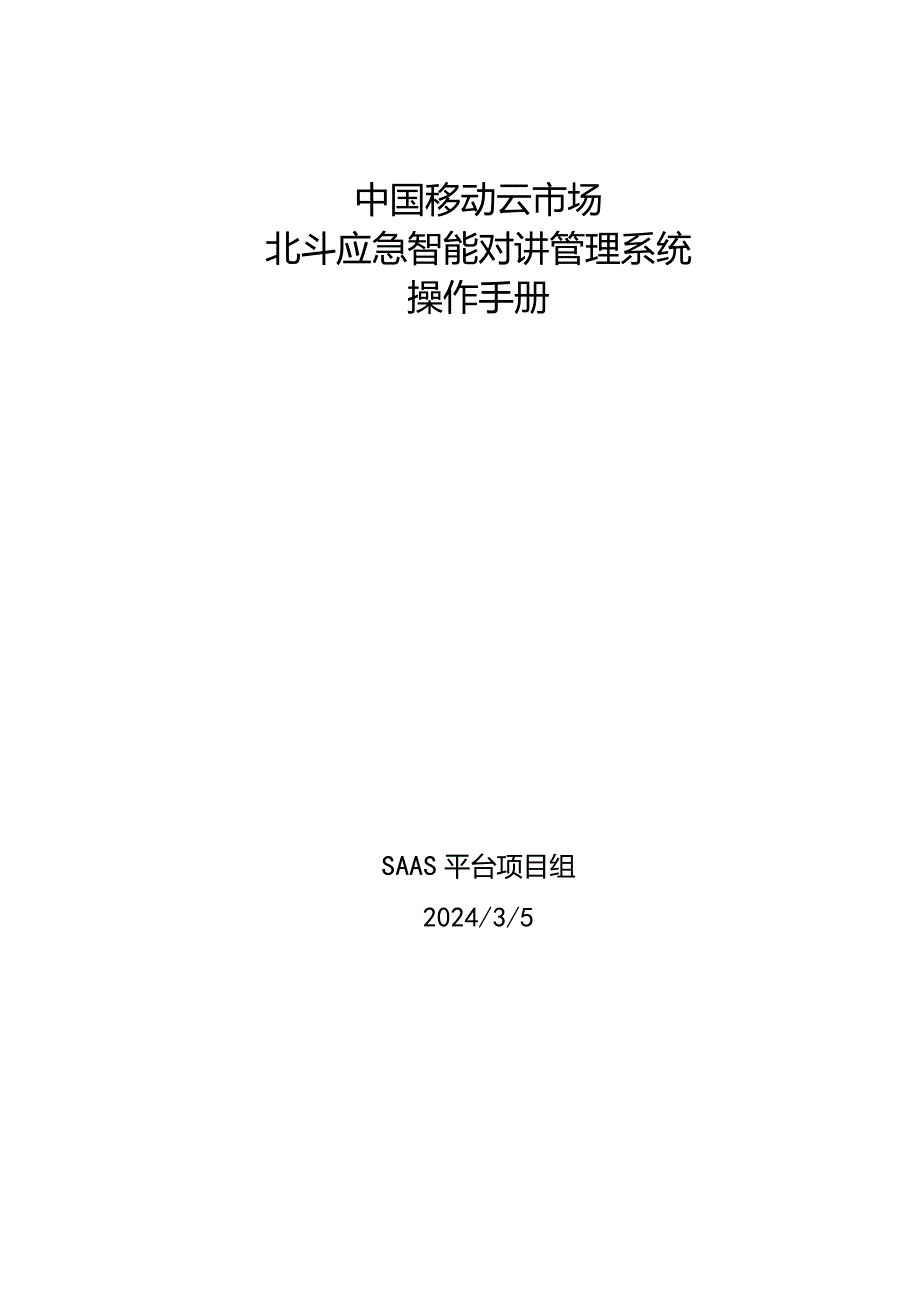

中国移动云市场北斗应急智能对讲管理系统操作手册.docx_第1页
第1页 / 共16页

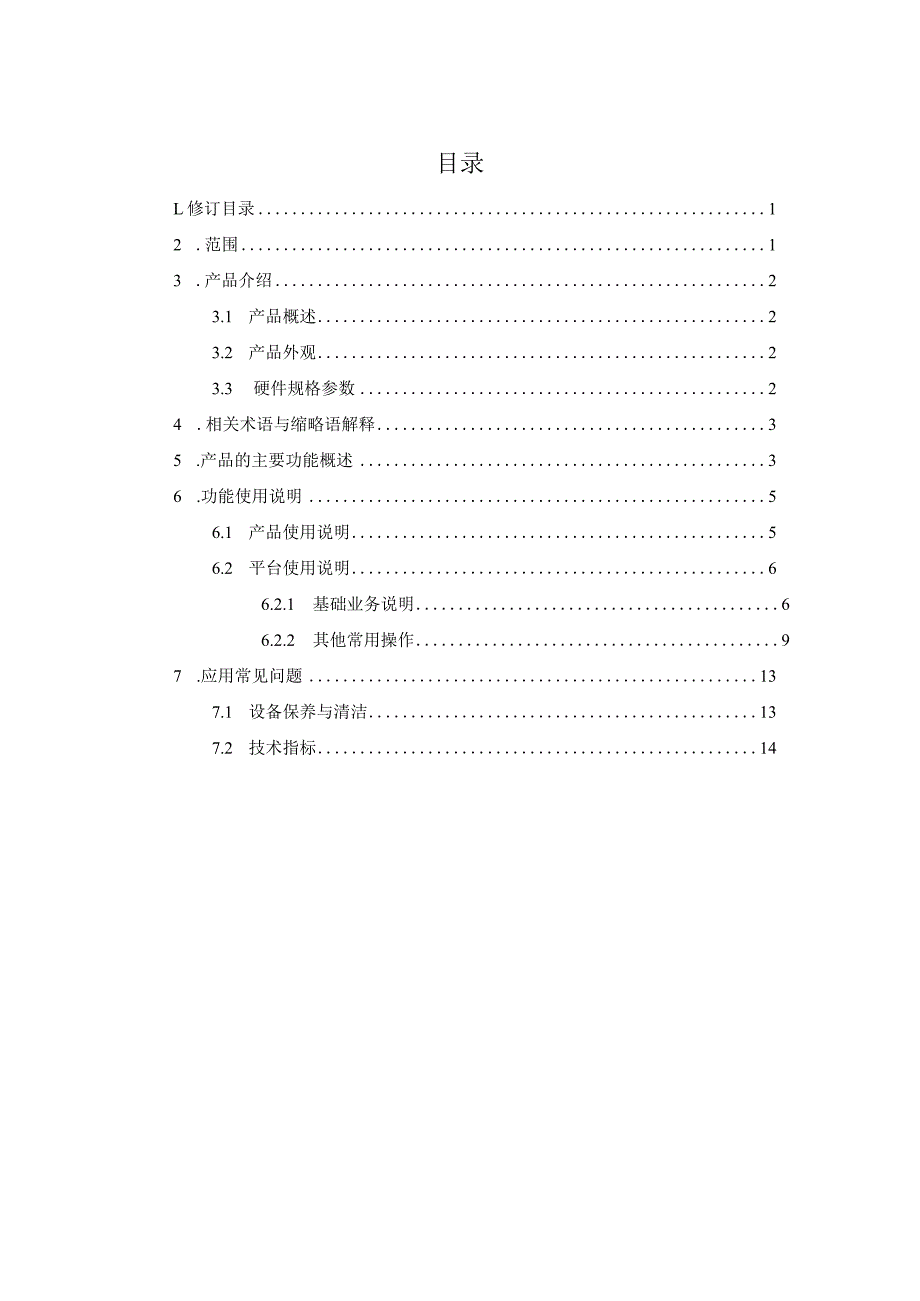

中国移动云市场北斗应急智能对讲管理系统操作手册.docx_第2页
第2页 / 共16页

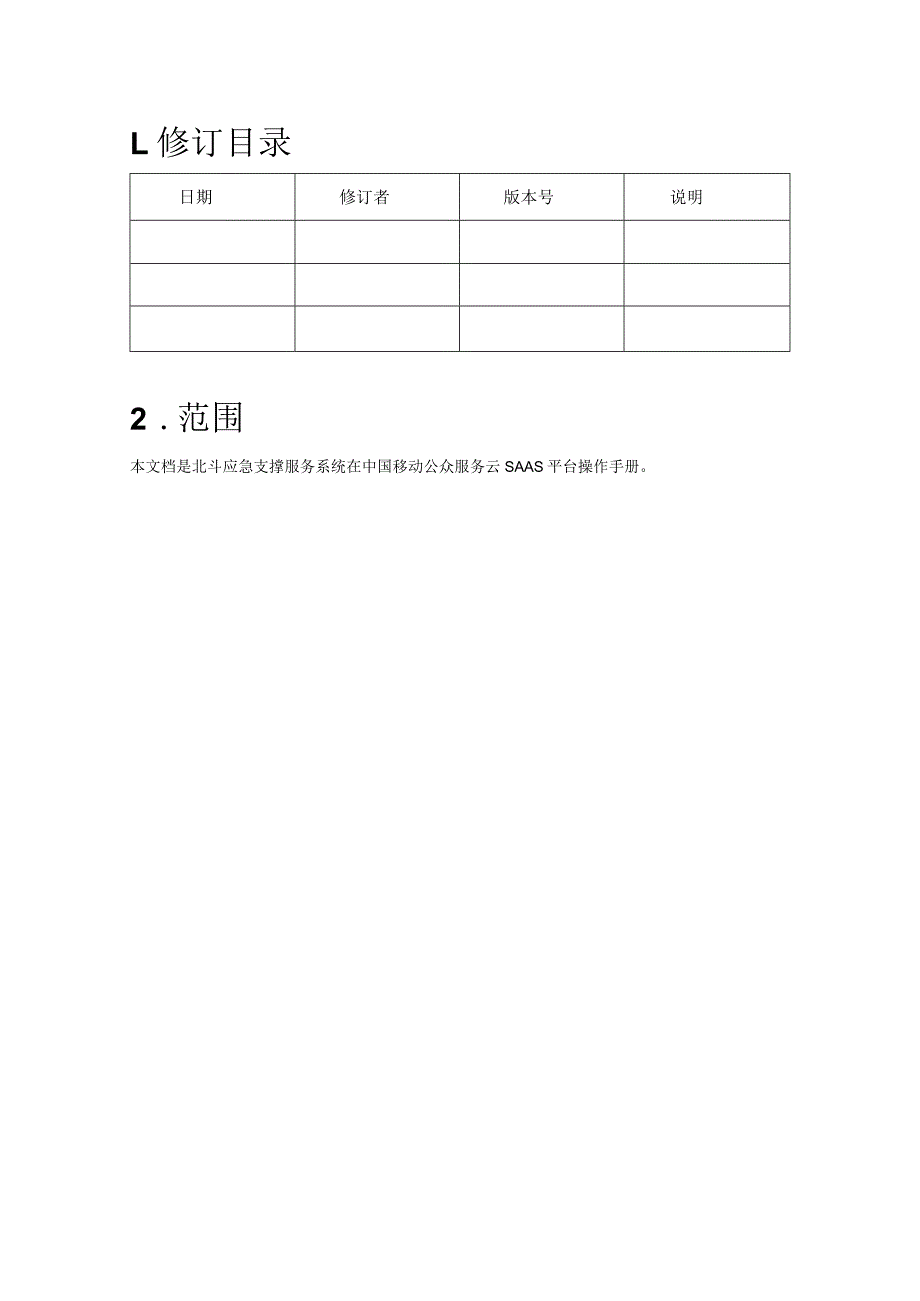

中国移动云市场北斗应急智能对讲管理系统操作手册.docx_第3页
第3页 / 共16页
中国移动云市场北斗应急智能对讲管理系统操作手册.docx_第4页
第4页 / 共16页
中国移动云市场北斗应急智能对讲管理系统操作手册.docx_第5页
第5页 / 共16页
中国移动云市场北斗应急智能对讲管理系统操作手册.docx_第6页
第6页 / 共16页
中国移动云市场北斗应急智能对讲管理系统操作手册.docx_第7页
第7页 / 共16页
中国移动云市场北斗应急智能对讲管理系统操作手册.docx_第8页
第8页 / 共16页
中国移动云市场北斗应急智能对讲管理系统操作手册.docx_第9页
第9页 / 共16页
中国移动云市场北斗应急智能对讲管理系统操作手册.docx_第10页
第10页 / 共16页
亲,该文档总共16页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《中国移动云市场北斗应急智能对讲管理系统操作手册.docx》由会员分享,可在线阅读,更多相关《中国移动云市场北斗应急智能对讲管理系统操作手册.docx(16页珍藏版)》请在第壹文秘上搜索。

1、中国移动云市场北斗应急智能对讲管理系统操作手册SAAS平台项目组2024/3/5目录L修订目录12 .范围13 .产品介绍23.1 产品概述23.2 产品外观23.3 硬件规格参数24 .相关术语与缩略语解释35 .产品的主要功能概述36 .功能使用说明56.1 产品使用说明56.2 平台使用说明66.2.1 基础业务说明66.2.2 其他常用操作97 .应用常见问题137.1 设备保养与清洁137.2 技术指标14L修订目录日期修订者版本号说明2 .范围本文档是北斗应急支撑服务系统在中国移动公众服务云SAAS平台操作手册。3 .产品介绍3.1 产品概述本机使用上海移柯LTE模块,实现全国对讲

2、机。本机外形坚固,配备超大容量的锂离子电池,采用大屏幕LCD显示屏,具备卫星定位功能,IP67防护功能。3.2 产品外观3.3 3硬件规格参数2 产品型号BPOl(BIC)3 通信网络4G全网通4 定位方式北斗/GPS/GL0NASS5 定位精度IOm6 工作电压3.7VDC7天线阻抗508待机时长110小时(520OmAh)9充电方式座充10工作温度-20+5011存储温度-40+8012主机尺寸123*62*39(mm)13主机重量305g4.相关术语与缩略语解释无5.产品的主要功能概述本产品能实现以下产品功能。功能描述开机与关机顺时针旋转电源/音量开关,咔嗒一声电源打开,本机屏幕点亮,并

3、报“欢迎使用”,等待大概35秒左右登陆账号;开机后,逆时针旋转电源/音量开关至咔嗒一声,电源关闭,本机屏幕提示关机电源图标,过IO秒左右,屏幕熄灭完全关机。调节音量开机后,顺时针旋转电源/音量开关,音量增加,屏幕也有提示;如果逆时针旋转电源/音量开关则音量减小。发射呼叫与接收呼叫按住发射键,红灯亮,屏幕显示发射,对着麦克风讲话,即可发射呼叫;松开发射键本机处于接收守候状态,这时可以接收对方的呼叫,收到呼叫时,绿灯亮,屏幕也会相应的提示。低电提示功能如果电池电压过低,本机将会语音提示“电量不足”,功能描述这时需要及时对电池进行充电。状态提示功能短按向下键可语音播报本机当前账户及所在群组。切换群组

4、选择本机短按向上键快捷进入群组选择,屏幕有相应的群组提示,根据提示使用向上键或者向下键来选择所需要的群组,按发射键或菜单键确认进入该群组,若按返回键则退出。本功能也可以通过菜单操作实现。单呼成员选择本机长按向上键快捷进入成员选择,屏幕有相应的在线成员提示,,根据提示使用向上键或者向下键来选择所要呼叫的成员,按PTT或者菜单键确认呼叫该成员,若按返回键则退出单呼。本功能也可以通过菜单操作实现。菜单设置操作本机总的有9个菜单选项,包括群组选择,成员选择,背光设置,提示音,通话音质,对讲提示音,调度台信息,版本信息,定位信息(可选项)。由菜单键,向上键,向下键及返回键相互配合完成。按菜单键进入菜单选

5、择模式,按向上键或者向下键选择所需要设置的菜单项,选好项目按菜单键进入项目参数选择,同样再使用向上键或者向下键选择要选定的选项参数,按菜单键确认退出,如果不想改变设置则按返回键退出。用户可以根据屏幕的提示使用操作的按键来配合设置。后台定位功能(可选项)本功能属于定制化可选项。机器必须需要具备卫星定位模块,并且提供相应的定位管理后台的信息协议,然后软件配合定制化实现。有此功能的机器,可以在后台支持下实现电子围栏,位置报告,运动轨迹查询等定位相关功能。6功能使用说明6.1产品使用说明1.天线:用于接收发射信号。2 .电源/音量开关:实现开关机,调节音量。3 .状态指示灯:待机绿灯闪,发射红灯亮,接

6、收绿灯亮,低电红灯闪。4 .LCD显示屏:用于显示机器的账号,所在群组,机器的功能状态。5 .功能菜单键:用于设置机器的各项功能选项。6 .屏幕唤醒键/好友键:平时当唤醒屏幕用,没有其他特殊功能,卓智达平台作为好友键使用。7 .返回键:用于退出设置,返回上一级。8 .麦克风:用于输入讲话的声音。9 .喇叭:用于输出对方的呼叫声音,播报语音提示。10 .发射键:按住它对着麦克风讲话发射呼叫对方。IL向上键:短按可报本机账户及所在群组,菜单操作下作为向上翻查用。12 .向下键:短按快捷进入群组选择,长按快捷进入成员选择,菜单操作下作为向下翻查用。13 .耳机插孔:耳机必须使用本公司专用耳机线。14

7、 .电池:提供机器所需的电源。6.2平台使用说明6.2.1 基础业务说明6.2.1.1 企业添加和管理机构,可为企业、机构或车组。机构的创建,作为平台基础资料(人员、车辆、物资等)的首要前提,以下为机构添加的流程和操作。添加流程:平台用户账号登录平台-进入应急管理-进入机构管理-根据字段提示,添加机构-添加成功后,可在机构列表中查见6.2.1.2 用户账号添加和管理平台用户账号,即平台业务权限和身份的用户账号。可以是平台管理员、安全员、监控人员、调度员等,以下为平台用户账号添加的流程和操作。添加流程:管理员登录平台-添加机构-添加角色(选择功能,配置权限)-添加用户信息-绑定角色后,关联机构-

8、添加成功后,使用用户账号登录平台即可。舞龙角色贝士g“定资产用户名才:6.2.1.3 人车物添加和管理应急系统中的人车物,在平台中都统一称为资产。平台录入前,首先要根据终端类型,设置终端接入的IP和端口信息。同时,确认在平台的设备型号中,将对应的产品型号关联上机构。以上设置完成后,尽量收集完整的终端信息,如:IMEKICCIDIMSESIM0以对讲设备录入为例。在设备管理-添加,依次选择所属机构、设备型号、IMEKICCIDSimN0、输入资产名称。R3g三g三三三三EZ三3EIIJ三三三三三三三三ggIMttJnUAN1r3sie4rxxn*l131”An1MNsltlln“ttsMMrNl

9、rHM,Httn6Msr-J*”MH1-LLZZLX.-X-Ln*lnMMMrXQ3FPB1rM6l;,二二二二li二二二二二aE三三三一.三三iih二一三三三三三三三二三三一创建设备后的资产,都是物资类型。可在资产管理中调整为其它类型,人员、车辆、物资。6.2.2 其他常用操作6.2.2.1 应急大屏应急大屏,分为应急调度和综合分析。应急调度,展示资源列表、任务列表、辅助工具,以及提供地图上人车物展示、任务登记、资源分配、资源调度等功能。综合分析,展示资源基础概况、资源情况、区域详情、任务分布、任务分析。资源列表:按机构显示设备,区分全部、对讲、视频类型。点击设备会定位到地图相应位置以及资源

10、详情,在设备在线状态下,可使用设备对应的功能(如:语音下发、建群对讲、实时视频)。任务列表:显示账号下全部任务,点击任务可定位任务在地图上的位置以及任务详情,看任务附件图片,可对任务状态进行更改。辅助工具:提供对讲、视频、语音功能。对讲使用:在大屏上有两处可操作对讲。1:通过在资源列表中选择对讲设备-点击对讲图标,加入临时群组后进行对讲。2.地图工具箱-选区建群,在地图上拉框选取范围内的对讲设备,加入临时分组后进行对讲。任务登记:支持任务创建操作。资源分配:选择任务,对任务进行资源分配操作。资源调度:选择任务,显示任务下的资源组和资源信息,可选择指定记录来查看在地图上的调度轨迹行程。点击“清除

11、轨迹”可将清除地图轨迹路线。妙.,s6.2.2.2 应急中心应急中心,根据机构方式展示对应人车物资源,可在地图上显示各资源位置,并对资源下发指令。可查看资源的实时数据,资源报警数据,及资源的终端指令信息。实时报警会弹框提醒。可切换视频、地图模式进行监控。对讲:1、在资源列表中选择对讲设备,点击设置加入临时群组,加入临时群组后进行对讲。2、地图工具箱一选区建群,在地图上拉框选取范围内的对讲设备,加入临时分组后进行对讲。视频:在资产列表中选择视频设备,点击设置实时视频。选中地图资源,点击弹框选择实时视频。6.2.2.3 轨迹回放轨迹回放,通过选择设备、查询时间、预览轨迹等筛选条件来查询轨迹行程。支

12、持播放、暂停、停止,更改播放速度,提供轨迹详情记录。6.2.2.4 电子围栏电子围栏,用于设置平台围栏,并根据围栏接收围栏报警信息。可通过设置围栏名称、围栏类型(圆形、矩形、多边形)、报警类型、设备型号、设备IM日来创建围栏。7应用常见问题设备保养与清洁1.清理外部灰尘及污质,请使用不起毛的毛巾擦拭,避免引起接触不良。2 .对讲机不使用时,请将耳机盖盖上。3 .当对讲机长时间使用后,按键控制旋钮和面壳很容易脏污,可以使用中性洗洁剂(不能使用强腐浊性化学药剂)和湿布进行擦拭。7.2 技术指标整机邰份频率范围4GLTE800*2700三Hz额定电压DC3.7V使用温度范围OFoP天线配置外置LTE4G天线天线阻抗50d接地方法负极外形尺寸123E*62m*39rran(不包含天线和背夫)重量305G(包含天线和背夹)7.3 主要使用行业应用于疫情防控、救援调度、核电站事故等。
