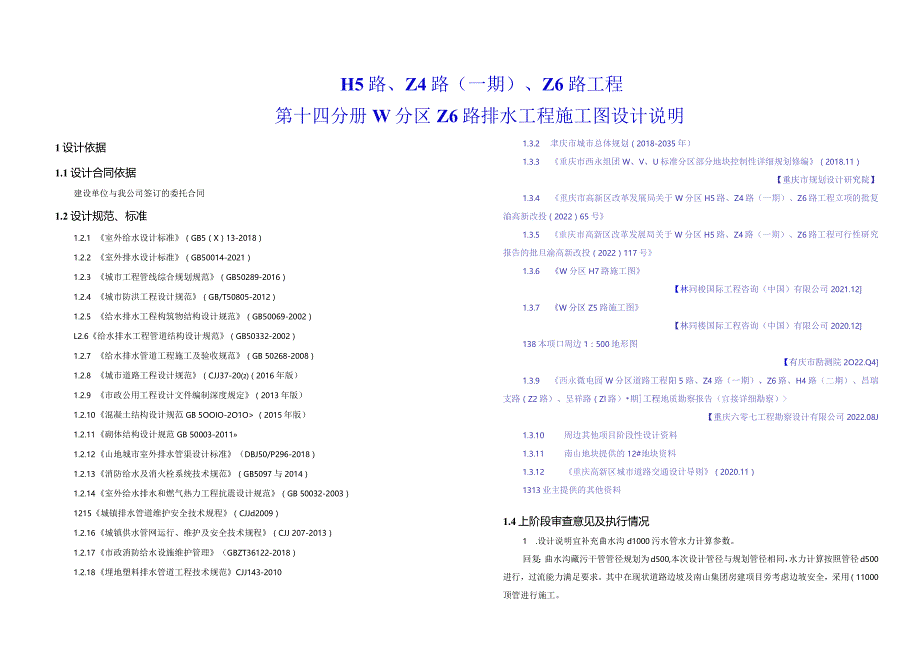

1、1设计依据1.1 设计合同依据建设单位与我公司签订的委托合同1.2 设计规范、标准1.2.1 室外给水设计标准（GB5（X）13-2018）1.2.2 室外排水设计标准（GB50014-2021）1.2.3 城市工程管线综合规划规范（GB50289-2016）1.2.4 城市防洪工程设计规范（GB/T50805-2012）1.2.5 给水排水工程构筑物结构设计规范（GB50069-2002）L2.6给水排水工程管道结构设计规范（GB50332-2002）1.2.7 给水排水管道工程施工及验收规范（GB 50268-2008）1.2.8 城市道路工程设计规范（CJJ37-20（2016年版）1.
2、2.9 市政公用工程设计文件编制深度规定（2013年版）1.2.10 混凝土结构设计规范GB 5OOIO-2O1O （2015年版）1.2.11 砌体结构设计规范GB 50003-20111.2.12 山地城市室外排水管渠设计标准（DBJ50/P296-2018）1.2.13 消防给水及消火栓系统技术规范（GB5097与2014）1.2.14 室外给水排水和燃气热力工程抗震设计规范（GB 50032-2003）1215城镇排水管道维护安全技术规程（CJJd2009）1.2.16 城镇供水管网运行、维护及安全技术规程（CJJ 207-2013）1.2.17 市政消防给水设施维护管理（GBZT36
3、122-2018）1.2.18 埋地塑料排水管道工程技术规范CJJ143-201013设计基础资料、工程资料131建设单位与我公司签订的合同H5路、Z4路（一期）、Z6路工程第十四分册W分区Z6路排水工程施工图设计说明1.3.2 聿庆市城市总体规划（2018-2035年）1.3.3 重庆市西永组团W、V、U标准分区部分地块控制性详细规划修编（2018.11）【重庆市规划设计研究院】1.3.4 重庆市高新区改革发展局关于W分区H5路、Z4路（一期）、Z6路工程立项的批复渝高新改投（2022）65号1.3.5 重庆市高新区改革发展局关于W分区H5路、Z4路（一期）、Z6路工程可行性研究报告的批旦渝
4、高新改投（2022）117号1.3.6 W分区H7路施工图【林同梭国际工程咨询（中国）有限公司2021.121.3.7 W分区Z5路施工图【林同楼国际工程咨询（中国）有限公司2020.12138本项口周边1：500地形图【有庆市勘测院2O22.Q41.3.9 西永微电园W分区道路工程阳5路、Z4路（一期）、Z6路、H4路（二期）、昌瑞支路（Z2路）、呈祥路（Zl路）期工程地质勘察报告（宜接详细勘察）【重庆六零七工程勘察设计有限公司2022.08J1.3.10 周边其他项目阶段性设计资料1.3.11 南山地块提供的12#地块资料1.3.12 重庆高新区城市道路交通设计导则（2020.11）131

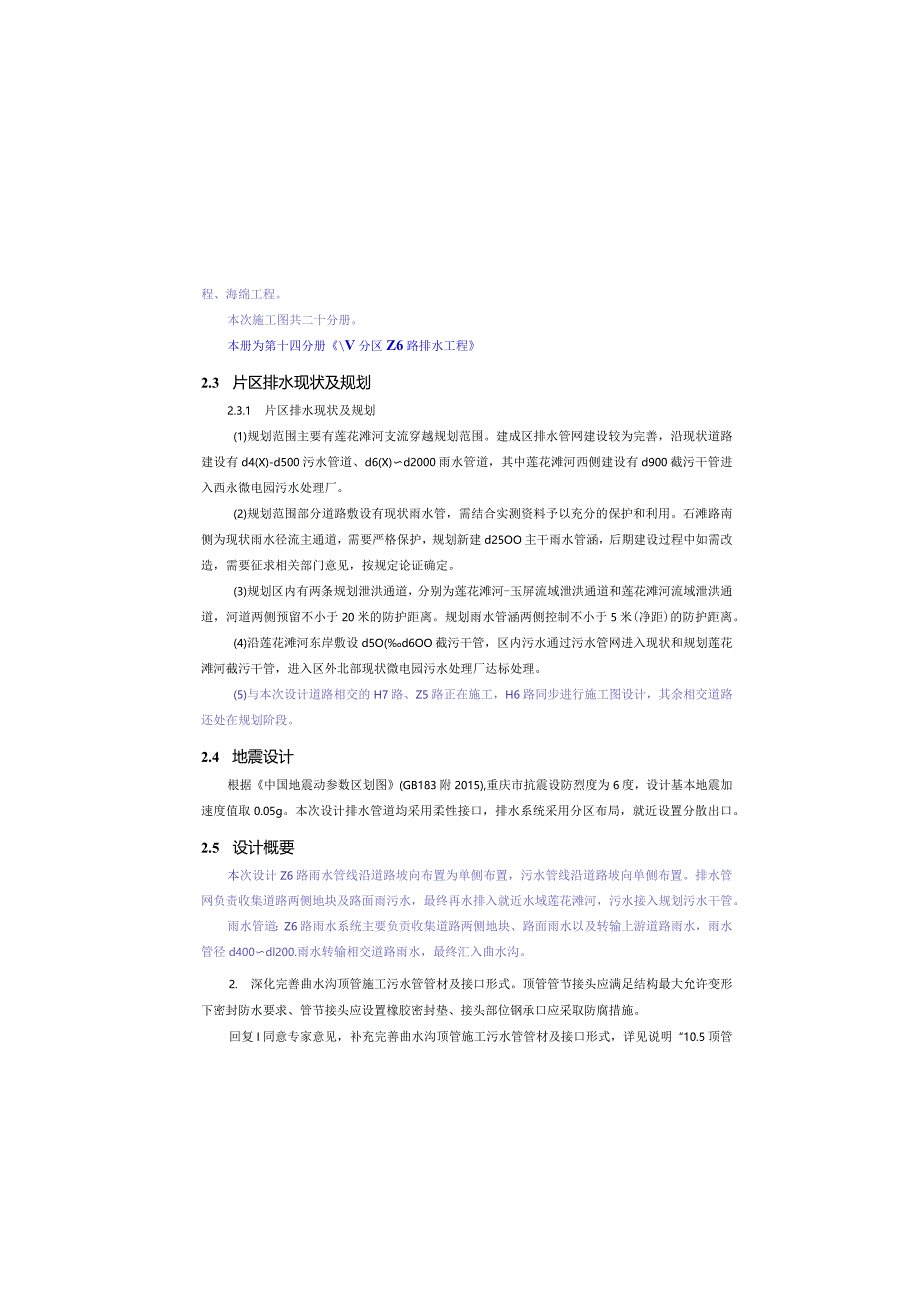

5、3业主提供的其他资料1.4上阶段审查意见及执行情况1 .设计说明宜补充曲水沟d1000污水管水力计算参数。回复：曲水沟藏污干管管径规划为d500,本次设计管径与规划管径相同，水力计算按照管径d500进行，过流能力满足要求。其中在现状道路边坡及南山集团房建项目旁考虑边坡安全，采用（11000顶管进行施工。程、海绵工程。本次施工图共二十分册。本册为第十四分册V分区Z6路排水工程2.3 片区排水现状及规划2.3.1 片区排水现状及规划(1)规划范围主要有莲花滩河支流穿越规划范围。建成区排水管网建设较为完善，沿现状道路建设有d4(X)-d500污水管道、d6(X)d2000雨水管道，其中莲花滩河西侧建
6、设有d900截污干管进入西永微电园污水处理厂。(2)规划范围部分道路敷设有现状雨水管，需结合实测资料予以充分的保护和利用。石滩路南侧为现状雨水径流主通道，需要严格保护，规划新建d25OO主干雨水管涵，后期建设过程中如需改造，需要征求相关部门意见，按规定论证确定。(3)规划区内有两条规划泄洪通道，分别为莲花滩河-玉屏流域泄洪通道和莲花滩河流域泄洪通道，河道两侧预留不小于20米的防护距离。规划雨水管涵两侧控制不小于5米(净距)的防护距离。(4)沿莲花滩河东岸敷设d5O(d6OO截污干管，区内污水通过污水管网进入现状和规划莲花滩河截污干管，进入区外北部现状微电园污水处理厂达标处理。(5)与本次设计道
7、路相交的H7路、Z5路正在施工，H6路同步进行施工图设计，其余相交道路还处在规划阶段。2.4 地震设计根据中国地震动参数区划图(GB183附2015),重庆市抗震设防烈度为6度，设计基本地震加速度值取0.05g。本次设计排水管道均采用柔性接口，排水系统采用分区布局，就近设置分散出口。2.5 设计概要本次设计Z6路雨水管线沿道路坡向布置为单侧布置，污水管线沿道路坡向单侧布置。排水管网负责收集道路两侧地块及路面雨污水，最终再水排入就近水域莲花滩河，污水接入规划污水干管。雨水管道：Z6路雨水系统主要负贡收集道路两侧地块、路面雨水以及转输上游道路雨水，雨水管径d400dl200.雨水转输相交道路雨水，

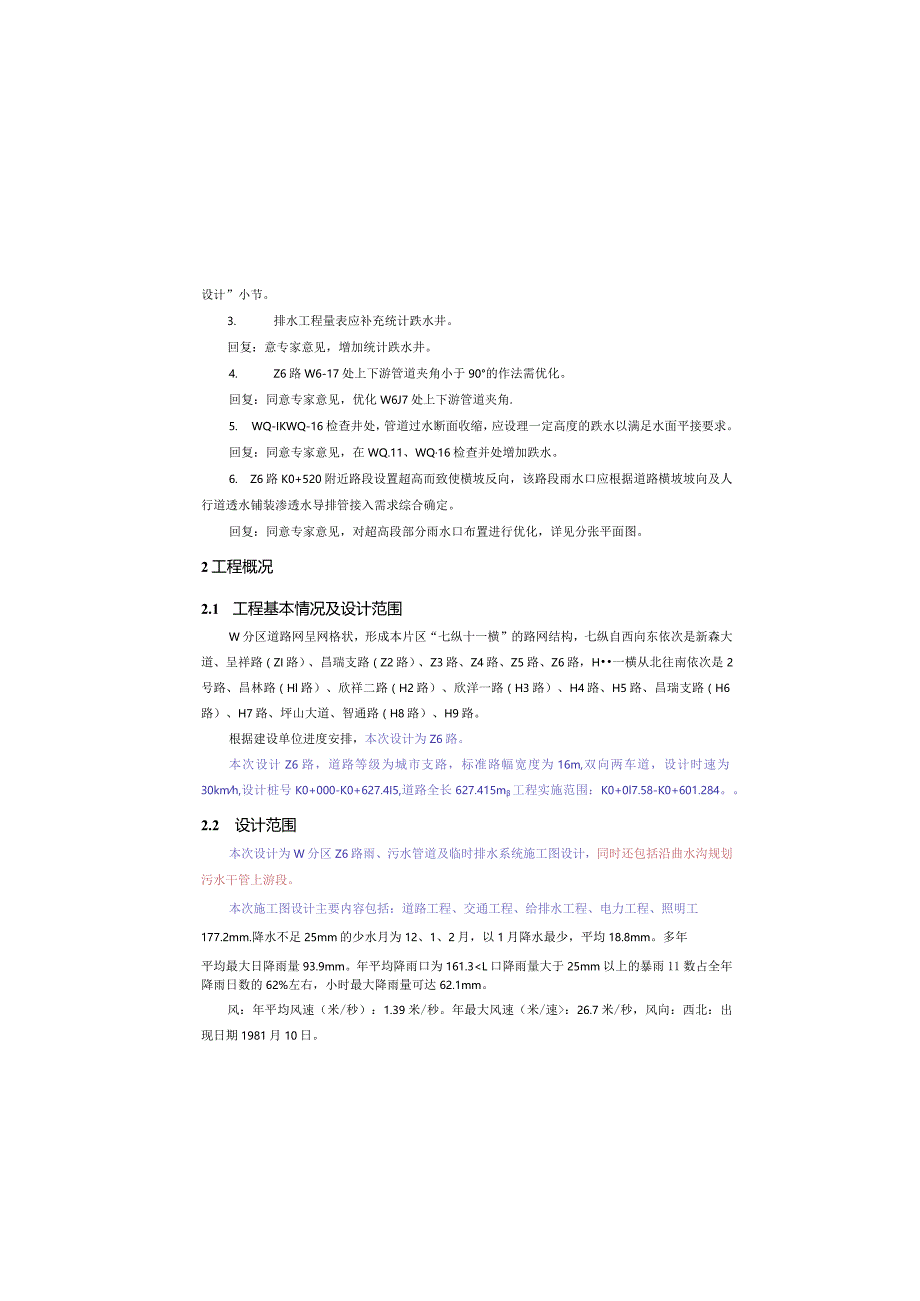

8、最终汇入曲水沟。2. 深化完善曲水沟顶管施工污水管管材及接口形式。顶管管节接头应满足结构最大允许变形下密封防水要求、管节接头应设置橡胶密封垫、接头部位钢承口应采取防腐措施。回复I同意专家意见，补充完善曲水沟顶管施工污水管管材及接口形式，详见说明“10.5顶管设计”小节。3. 排水工程量表应补充统计跌水井。回复：意专家意见，增加统计跌水井。4. Z6路W6-17处上下游管道夹角小于90的作法需优化。回复：同意专家意见，优化W6J7处上下游管道夹角.5. WQ-IKWQ-16检查井处，管道过水断面收缩，应设理一定高度的跌水以满足水面平接要求。回复：同意专家意见，在WQ.11、WQ16检查并处增加跌
9、水。6. Z6路K0+520附近路段设置超高而致使横坡反向，该路段雨水口应根据道路横坡坡向及人行道透水铺装渗透水导排管接入需求综合确定。回复：同意专家意见，对超高段部分雨水口布置进行优化，详见分张平面图。2工程概况2.1 工程基本情况及设计范围W分区道路网呈网格状，形成本片区“七纵十一横”的路网结构，七纵自西向东依次是新森大道、呈祥路（ZI路）、昌瑞支路（Z2路）、Z3路、Z4路、Z5路、Z6路，H一横从北往南依次是2号路、昌林路（Hl路）、欣祥二路（H2路）、欣洋一路（H3路）、H4路、H5路、昌瑞支路（H6路）、H7路、坪山大道、智通路（H8路）、H9路。根据建设单位进度安排，本次设计为Z
10、6路。本次设计Z6路，道路等级为城市支路，标准路幅宽度为16m,双向两车道，设计时速为30kmh,设计桩号K0+000-K0+627.4I5,道路全长627.415m工程实施范围：K0+0l7.58-K0+601.284。2.2 设计范围本次设计为W分区Z6路雨、污水管道及临时排水系统施工图设计，同时还包括沿曲水沟规划污水干管上游段。本次施工图设计主要内容包括：道路工程、交通工程、给排水工程、电力工程、照明工177.2mm.降水不足25mm的少水月为12、1、2月，以1月降水最少，平均18.8mm。多年平均最大日降雨量93.9mm。年平均降雨口为161.3：26.7米/秒，风向：西北：出现日期
11、1981月10日。（2）水文勘察范围内道路地表水系为季节性溪沟，二级支流石家河（现为曲水沟）。H4路（二期）设计道路在桩号KO+189处与曲水沟相交；昌瑞支路（Z2路）设计道路在桩号K0+193.5处与曲水沟相交：呈祥路（ZI路）设计道路在班号K0+143处与曲水沟相交；均为同一条溪河，流量0.020.10Ls0设计为改道并作掩埋处理。4.2 地形地貌建筑场地位于重庆高新区西永,交通条件较方便。见2.2-1勘察区交通位置图：道路区地貌属构造剥蚀浅丘地貌。H5道路整体地形北高南低，呈东西向展布；Z4路（一期）道路整体地形东高西低，呈南北向展布：Z6道路整体地形东高西低，呈南北向展布：H4路（二期
12、）道路呈东西向展布：昌瑞支路（Z2路）道路呈北北东向展布；呈祥路（Zl路）期道路呈南北向展布。其地貌形态及特征受地质构造和岩性制约,部份地段砂、泥岩出露形成陡坎。路线区沿线地形起伏较大，多为浅丘地形，场地地形坡角变化较大，沟湾处。10。地面坡角多在IO30之间，局部为5065,沟槽地带农田密布，呈台阶状分布。4.3 地层岩性据工程地质调查和钻探揭示，拟建场地出露的地层由上而下依次可分为第四系全新统的素填土、淤泥、淤泥质粉质粘土、粉质粘土;下伏基岩为侏罗系上统遂宁组的泥岩和砂岩组成。现将各岩土层工程特征自上而下（从新到老）分述如下：4.3.1 第四系土层（Q4）素填上（Q4ml）：棕红色棕褐色。
13、由泥岩和少量砂岩块石、碎石、粘性上组成。硬质物粒径为20150cm,含量为2060%。分布不均。回填时间1个月1年，结构松散稍密，稍湿。属机械抛填形成。钻探揭露厚度为015m（ZY91）758m（ZY124）0该层分布范围较广，填料为就近场地开挖回填；淤泥（Q4h）：褐黑色，含有机质，具臭味,流塑状，钻探揭露厚度为l.02m（ZY13）污水管道：Z6路污水系统主要负责收集道路两侧地块污水及转输上游污水，污水管径d4.污水转输接入相交道路污水，最终进入规划污水干管。3设计原则3.1 城市排水管道施工图设计应以规划为依据。3.2 排水管网设计应满足地区经济和社会长远发展的需要。排水管道均按远期设计
14、，并能适应片区建设需要。3.3 新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。3.4 排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。3.5 设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。3.6 排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为
15、管线综合提供条件。3.7 污水管道，合流管道与生活给水管道相交时，应敷设在生活给水管道的下面。4工程地质条件及水文条件4.1气象、水文(I)气象勘察区内的气象特征具有空气湿润、春早夏长、冬暖多雾、秋雨连绵的特点。气温：多年平均气温(C)18.3C;极端最高气温CC)43C(2006年8月15日)；日最低气温-1.8C(1975年12月15日)。最冷月(一月)平均气温(C):7.7C.最冷月(一月)平均最低气温CC)57C；最大平均口温差:11.9C出现日期:1953年7月。最热月(八月)平均气温()：28.1C。湿度：年蒸发量(亳米):1079.2亳米：最大年蒸发量(空米):1347.3冬米，出现年份：1959年。平均相对湿度()：79%；每年平均绝对湿度(hpa):17.7hpa。降水量：区内以降雨为主，雪、冰窗少见，多年平均降雨量为1163.3mm,其中1998年降雨量最大，为1679.8mm。降雨量多
