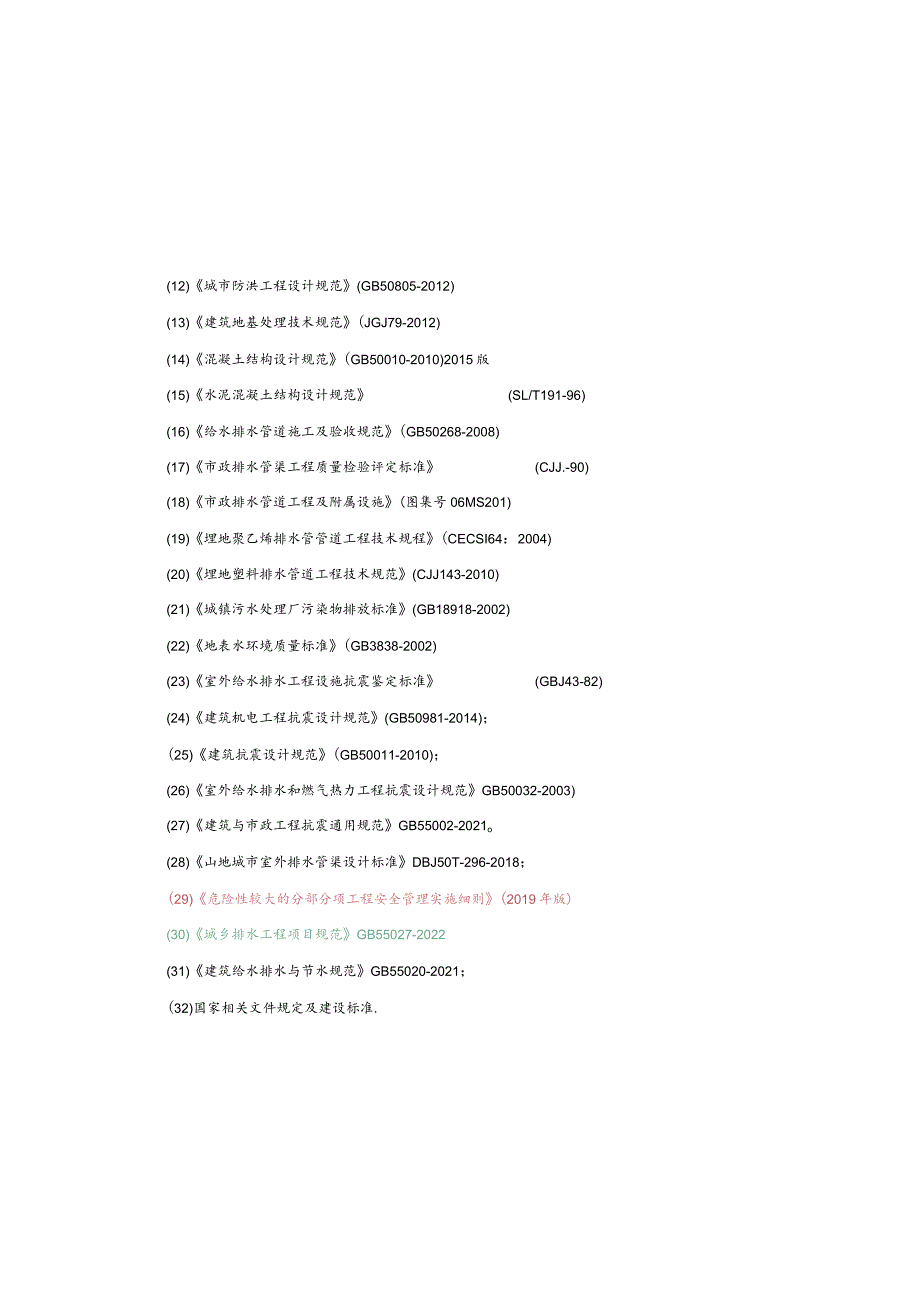

1、(12)城市防洪工程设计规范(GB50805-2012)(13)建筑地基处理技术规范(JGJ79-2012)(14)混凝土结构设计规范(GB50010-2010)2015版(15)水泥混凝土结构设计规范(SL/T191-96)(16)给水排水管道施工及验收规范(GB50268-2008)(17)市政排水管渠工程质量检验评定标准(CJJ.-90)(18)市政排水管道工程及附属设施(图集号06MS201)(19)埋地聚乙烯排水管管道工程技术规程(CECSI64：2004)(20)埋地塑料排水管道工程技术规范(CJJ143-2010)(21)城镇污水处理厂污染物排放标准(GB18918-2002)(
2、22)地表水环境质量标准(GB3838-2002)(23)室外给水排水工程设施抗震鉴定标准(GBJ43-82)(24)建筑机电工程抗震设计规范(GB50981-2014)；(25)建筑抗震设计规范(GB50011-2010)；(26)室外给水排水和燃气热力工程抗震设计规范GB50032-2003)(27)建筑与市政工程抗震通用规范GB55002-2021o(28)山地城市室外排水管渠设计标准DBJ50T-296-2018；(29)危险性较大的分部分项工程安全管理实施细则(2019年版)(30)城乡排水工程项目规范GB55027-2022(31)建筑给水排水与节水规范GB55020-2021；(
3、32)国家相关文件规定及建设标准.3、其他设计依据盍工图设计总说明一、工程概况1、项目名称与实施单位项目名称：健康职业学院外部污水管网工程建设地点：建设单位：设计单位：2.建设内容及规模本项目建设内容包括：DN500的污水管道长度约976米和附属设施。二、设计依据2、相关标准规范(1)给水排水制图标准(GB/T50106-2010)(2)室外排水设计标准(GB50014-2021(3)室外给水设计标准(GB50013-2018)(4)建筑给水排水设计标准国标GB50015-2019(5)污水排入城镇下水道水质标准CJ343-2010(6)城镇给水排水技术规范(GB50788-2012)(7)给

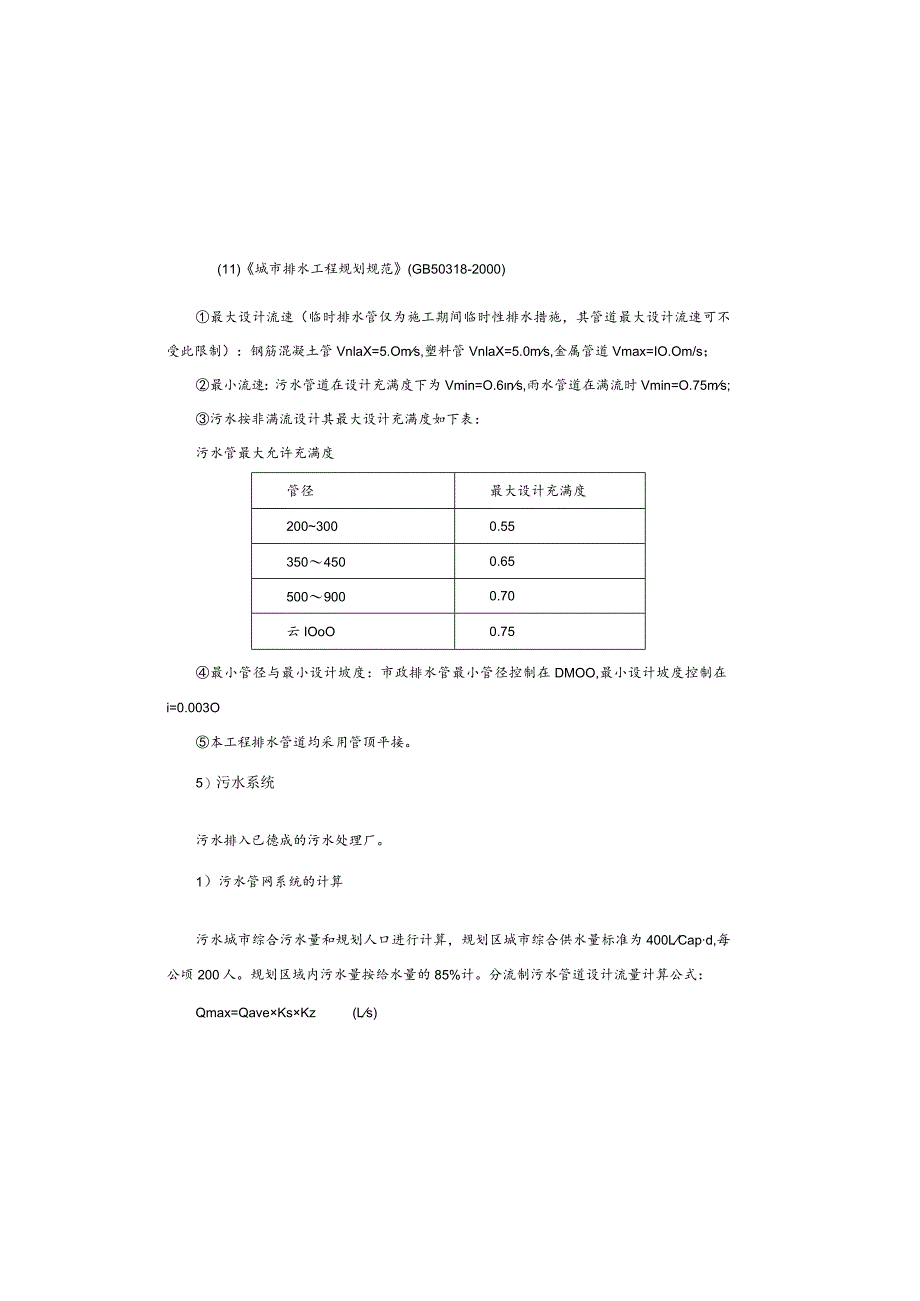

4、水排水工程管道结构设计规范(GB50332-2002)(8)给水排水工程构筑物结构设计规范(GB50069-2002)(9)给水排水构筑物工程施工及验收规范GB50141-2008(10)城市工程管线综合规划规范(GB50289-2016)(11)城市排水工程规划规范(GB50318-2000)最大设计流速（临时排水管仅为施工期间临时性排水措施，其管道最大设计流速可不受此限制）：钢筋混凝土管VnlaX=5.Oms,塑料管VnlaX=5.0ms,金属管道Vmax=IO.Om/s；最小流速：污水管道在设计充满度下为Vmin=O.6ns,雨水管道在满流时Vmin=O.75ms;污水按非满流设计其最大
5、设计充满度如下表：污水管最大允许充满度管径最大设计充满度2003000.553504500.655009000.70云IOoO0.75最小管径与最小设计坡度：市政排水管最小管径控制在DMOO,最小设计坡度控制在i=0.003O本工程排水管道均采用管顶平接。5）污水系统污水排入已德成的污水处理厂。1）污水管网系统的计算污水城市综合污水量和规划人口进行计算，规划区城市综合供水量标准为400LCapd,每公顷200人。规划区域内污水量按给水量的85%计。分流制污水管道设计流量计算公式：Qmax=QaveKsKz(Ls)（1）业主提供的本工程需要的设计区域1:500地形图；（3）业主与我公司签订的工程
6、设计合同；（4）本项目相关的会议纪要及函件；（5）现场调查收集的相关资料。4、初步设计审查意见执行情况无二、初步设计阶段建议修改完善的意见回复无三、施工图阶段需修改完善的意见回复无3.3对规范强制性条文执行情况本工程设计无违反工程强制性条文的情况。三、设计内容1）设计年限本工程为永久性市政排水工程设计，排水系统规模均按远期规划进行设计。2）排水体制本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。3）设计规模污水按城市综合污水量（城市综合用水量标准的85%）和规划人口进行计算,规划人口按控制性详细规划指标。4）基本设计参数计算管段总服务面积设计流量管径坡度流速充满度过流能力本次服务面
7、积转输服务面积是否满足最大流速和最小流速要求(ha)(ha)(m3s)(mm)()(ms)(hD)(m3/s)W-361.51.50.40DN50021.00.650.093是污水管道应该一次性埋地敷设，不允许事后再增补管道和管廊的情况出现。本次设计仅对最不利管段进行污水水力计算，1.2 污水管线平面布置本次设计管道为校园外部污管道，管道平面布置详见平面设计图。1.3 管材、基础及接口(1)本工程排水管道断面形式采用圆形。(2)本项目采用HDPE管，管道埋深小于等于6米，环刚度SN28000N11l,管道埋深大于6米小于等于10米，环刚度SN212500N11管道埋深大于10米小于等于12米，
8、环刚度SN216000NmHDPE钢塑复合缠绕管的制造及安装应符合埋地塑料排水管道工程技术规范(CJJ143-2010)的要求及各企业的产品标准及安装操作手册。(3)所选材料应为符合国家及省、市有关部门相关标准、规范的合格产品，优先采用具有国家通用标准的管材。5.6.2接口(1)污水管道接口均采用柔性接口；(2)HDPE管接口形式采用连体扩口承插式橡胶圈连接或者承插电热熔连接;式中Qmax:设计污水流量（Ls）最高日最高时污水秒流量。Qave:平均日平均时污水流量（Ls）,根据综合污水量标准q计算Qave=qX流域计算人口数（人）/（24X3600）（Ls）q;城市综合供水量标准X85%（L/
9、Capd）Ks:雨水渗入量系数，取值1.1Kz:总变化系数，按下表取值污水平均日流量（Ls）51540701002005001000总变化系数KZ2.72.42.12.01.91.81.61.52）污水管道平面设计标准路幅宽度7m,双向两车道，具体分配为0.5m（人行道）+6m（行车道）+0.5m（人行道）=7m,污水管道单侧布置于道路右侧车行道下，管中心距路缘石距离为LOn1,污水管道沿道路坡向布置，管径为DN800。3）污水管道纵向布置道路污水管道纵向按道路坡向敷设，埋设深度按管顶覆土2.0-2.5m控制，且保证上游管网接入的可能性，管道坡度原则上按道路坡度设置，当跌落水头大于1.5m、管
10、内计算流速超过最大设计流速时采取跌水消能措施。4）高流速排水管道坡度突然变化的第一座检查井宜采用高流槽排水检查井,并采取增强并简抗冲击和冲刷能力的措施，并盖宜采用排气井盖。1、污水管道工艺设计1.1污水管道水力计算污水检查井设于河道和河岸时采用压检查井。设于压力管段上的污水检查井采用压检查井。埋地污水排水管上起点和终点及中间每隔两个检查井设置沉泥井，在进入污水泵站前设置沉泥井，做法详见06MS201-3/124,采用盖板收口式，其余要求同普通检查井。1.4.2跌水井及急流槽排水管跌水高度大于1.Om时采用双井筒钢筋混凝土跌水井。由于部分管道敷设坡度较大，当管道坡度大于10%,根据地形需要设置急
11、流槽或跌水井以防止对管道的冲刷损害。2、结构设计2.1设计荷载埋置于道路以下的管道，地面汽车荷载等级为：城一B级，地面堆积荷载标准值：10KNm2,设计荷载取其中荷载效应较大者。没有埋置在道路下的管道按地面堆积荷载标准值IoKN/m2设计。管道地基承载力要求2120kpa.2.2抗震设防本工程设计使用年限为50年，结构安全等级为二级，抗震设防烈度为6度，设计地震加速度值为0.05g,设计地震分组为第一组，特征周期0.35s。抗震设防类别为乙类，管道的重要性系数1.0。2.3采用材料1）、混凝土强度等级：垫层：C15,除垫层外其余均为C30。2）、钢筋：以6表示HPB235,以表示HRB400。
12、3）、钢管钢板：均为Q235B。3管道基础本项目管道采用砂垫层基础。管道基础在接口部位的凹槽，在铺设管道时随铺随挖。凹槽长度为0.406米，深度为0.050.1米，宽度为管道外径的1.1倍。在接口完成后，凹槽随即用砂回填密实。在河道敷设的管道采C30殓满包。管道与检查井连接采用短管连接，管道与井壁间采用中介层，加水泥砂浆及素灰浆，承插头距离检查井0.51.0米。1.4管网附属构筑检查井物设计1.4.1污水检查井检查井采用C30的钢筋硅检查井，做法具体详见设计图。检查井采用自调式防沉降黑色球墨铸铁防盗井盖(防响、防跳、防盗、防坠落、防位移)，人行道上采用轻型井盖，按其承载能力，最低选用B125类
13、型；车行道上按承载能力，最低选用D400类型，所选井盖应符合国家标准检查井盖(GB/T23858-2009)的要求。位于检查井，应采用具有足够承载力和稳定性良好的井盖与井座。检查井井盖上应具有属性标识,井盖上标明其使用性质及权属单位。所有检查井应有通风孔。爬梯材质采用塑钢或球墨铸铁。检查井井盖、盖座安装要求与路面平整。为防止井盖被偷后行人不慎跌入，在井盖下方井口处安装防护网。防护网悬挂在检查井井口以下约15厘米处，用膨胀螺栓固定在井筒壁上。考虑到检查井内潮湿、含有腐蚀性气体，膨胀螺栓采用不锈钢材料，提高防护网的安全系数。防护网使用高强丝材料，直径6毫米，每个正方形网格的边长均为8厘米。检查井防
