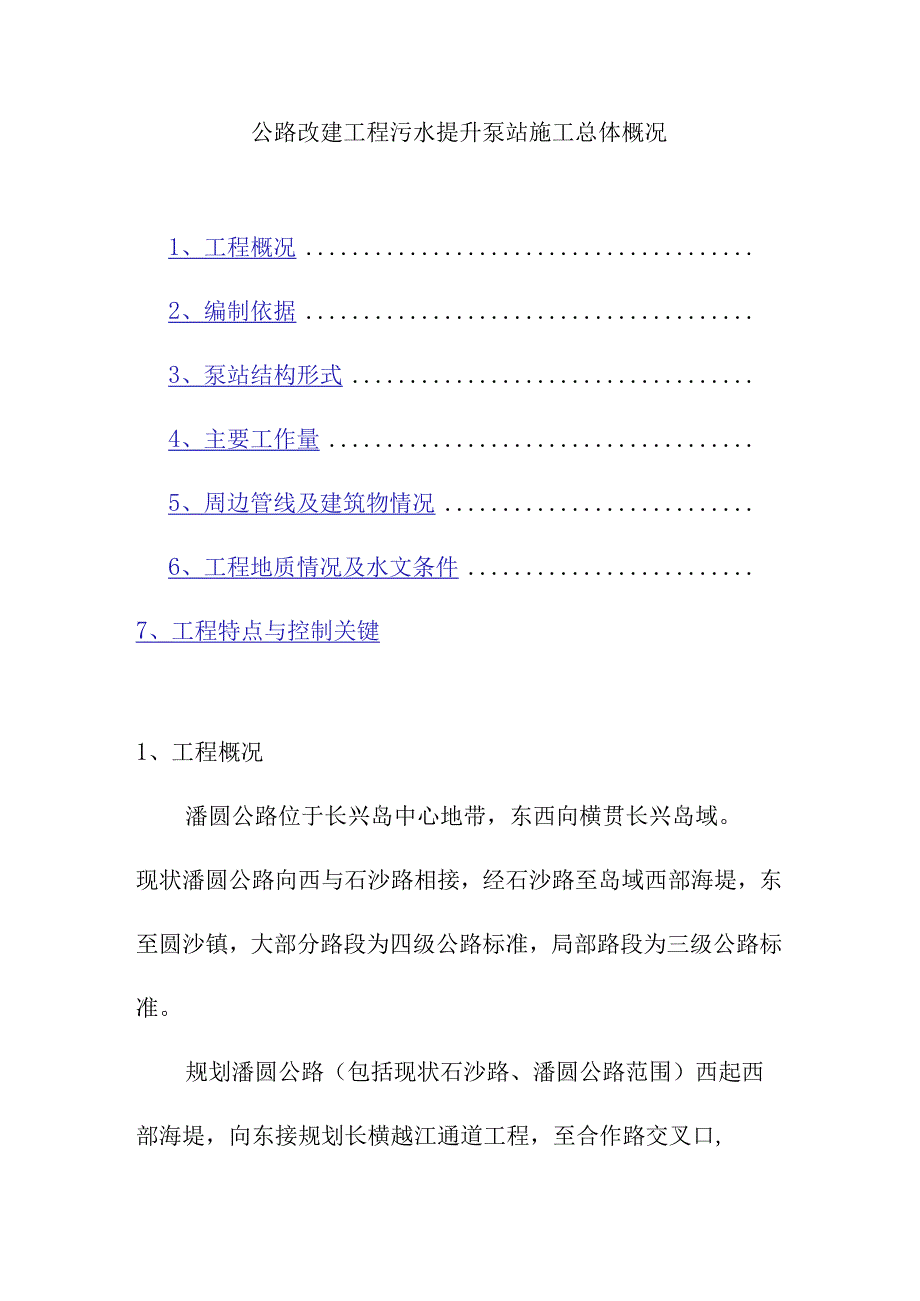

公路改建工程污水提升泵站施工总体概况.docx_第1页
第1页 / 共10页

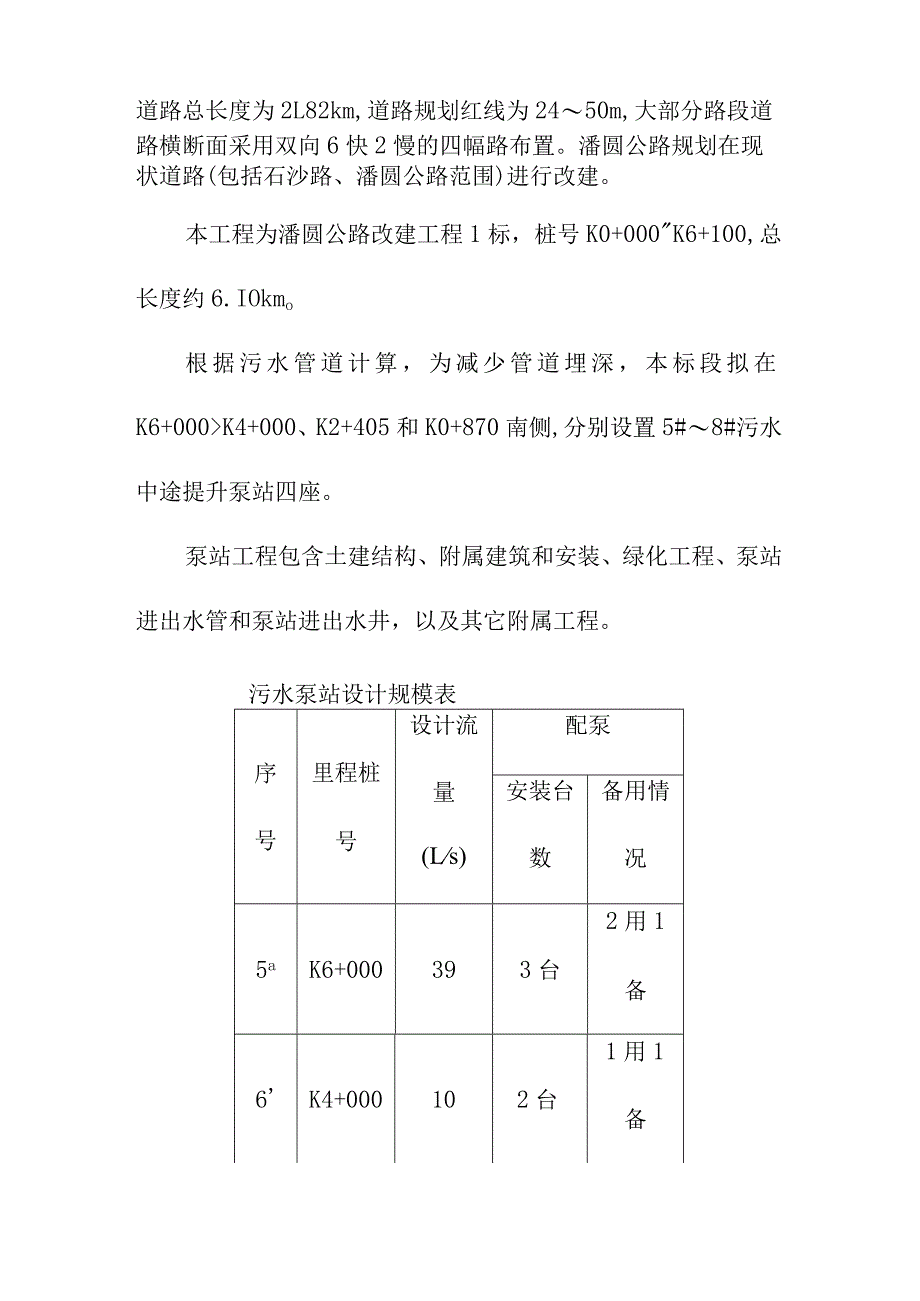

公路改建工程污水提升泵站施工总体概况.docx_第2页
第2页 / 共10页

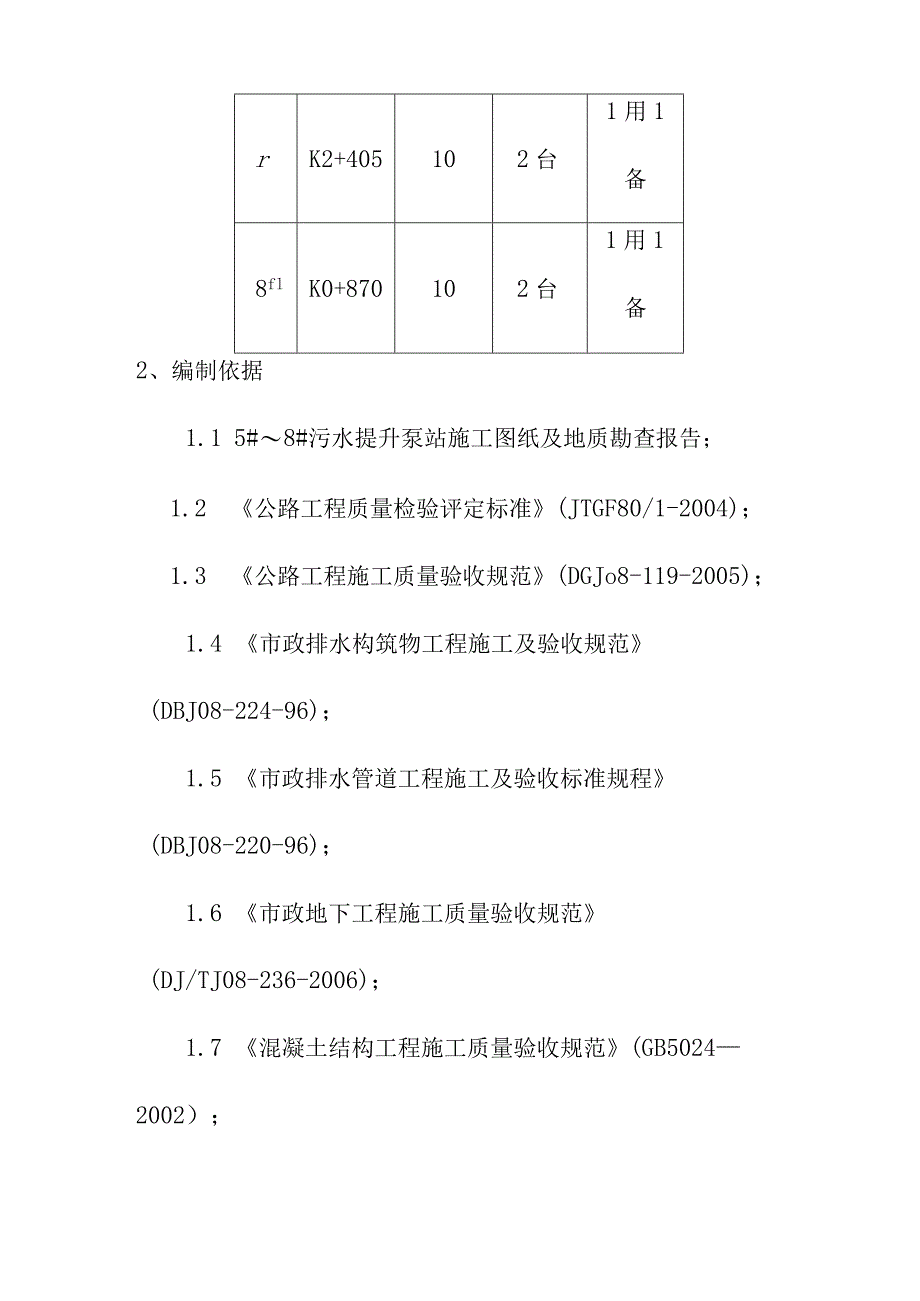

公路改建工程污水提升泵站施工总体概况.docx_第3页
第3页 / 共10页
公路改建工程污水提升泵站施工总体概况.docx_第4页
第4页 / 共10页
公路改建工程污水提升泵站施工总体概况.docx_第5页
第5页 / 共10页
公路改建工程污水提升泵站施工总体概况.docx_第6页
第6页 / 共10页
公路改建工程污水提升泵站施工总体概况.docx_第7页
第7页 / 共10页
公路改建工程污水提升泵站施工总体概况.docx_第8页
第8页 / 共10页
公路改建工程污水提升泵站施工总体概况.docx_第9页
第9页 / 共10页
公路改建工程污水提升泵站施工总体概况.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《公路改建工程污水提升泵站施工总体概况.docx》由会员分享,可在线阅读,更多相关《公路改建工程污水提升泵站施工总体概况.docx(10页珍藏版)》请在第壹文秘上搜索。

1、公路改建工程污水提升泵站施工总体概况1、工程概况2、编制依据3、泵站结构形式4、主要工作量5、周边管线及建筑物情况6、工程地质情况及水文条件7、工程特点与控制关键1、工程概况潘圆公路位于长兴岛中心地带,东西向横贯长兴岛域。现状潘圆公路向西与石沙路相接,经石沙路至岛域西部海堤,东至圆沙镇,大部分路段为四级公路标准,局部路段为三级公路标准。规划潘圆公路(包括现状石沙路、潘圆公路范围)西起西部海堤,向东接规划长横越江通道工程,至合作路交叉口,道路总长度为2L82km,道路规划红线为2450m,大部分路段道路横断面采用双向6快2慢的四幅路布置。潘圆公路规划在现状道路(包括石沙路、潘圆公路范围)进行改建

2、。本工程为潘圆公路改建工程1标,桩号K0+000K6+100,总长度约6.IOkmo根据污水管道计算,为减少管道埋深,本标段拟在K6+000K4+000、K2+405和K0+870南侧,分别设置5#8#污水中途提升泵站四座。泵站工程包含土建结构、附属建筑和安装、绿化工程、泵站进出水管和泵站进出水井,以及其它附属工程。污水泵站设计规模表序号里程桩号设计流量(Ls)配泵安装台数备用情况5aK6+000393台2用1备6K4+000102台1用1备rK2+405102台1用1备8flK0+870102台1用1备2、编制依据1.1 5#8#污水提升泵站施工图纸及地质勘查报告;1.2 公路工程质量检验评

3、定标准(JTGF80/1-2004);1.3 公路工程施工质量验收规范(DGJo8-119-2005);1.4 市政排水构筑物工程施工及验收规范(DBJ08-224-96);1.5 市政排水管道工程施工及验收标准规程(DBJ08-220-96);1.6 市政地下工程施工质量验收规范(DJ/TJ08-236-2006);1.7 混凝土结构工程施工质量验收规范(GB50242002);2. 8建筑排水用UPVC管材与管件的规定;3. 9建筑地基处理技术规范(JGJ792002);4. 10砌体工程施工质量验收规范(GB502032002);5. 11建筑排水硬聚氯乙烯管道施工及验收规程(CJJ30

4、-89);6. 12市政道路、排水管道成品与半成品施工及验收规程;7. 13屋面工程质量验收规范(GB50207-2002);2. 14建筑工程施工质量验收统一标准(GB50300-2001);2.15其它相关的国家、地方及行业标准。3、泵站结构形式3. 15#、6#泵站根据设计图纸,5#、6#泵站包括:泵房(含格栅井)、进水闸门井、出水闸门井、配电室及管理用房等构筑物或建筑物,格栅井内设回转式格栅除污机两台,每台机器净宽为600mm,其中5#泵站进水闸门井内设400铸铁镶铜圆闸门一套,出水闸门井设400和300铸铁镶铜圆闸门各一套;6#泵站进水闸门井内设300铸铁镶铜圆闸门一套,出水闸门井设

5、中300铸铁镶铜圆闸门两套。泵站内地面道路排水均采用II型雨水口,雨水连管采用DN225UPVC加筋管,坡度0.01,所有污水构筑物临水面及钢构件表面、铸铁管、管配件内外均应采取防腐措施。5#泵站及6#泵站总面积均为546m2;施工区域内主要以泵房为主,泵房下部均为内净8.2X4.Om的沉井结构,5#泵站底板埋深8.46m,6#泵站底板埋深7.1m。沉井均采用喷射井点降水下沉。5#泵站东西两侧为进出水闸门井,进水闸门井底板标高为-2.9Onb现状地面标高约为270m,开挖深度约为6.05m,深度超过5米,根据设计图纸要求,开挖时采用深层搅拌桩内插H型钢水泥土搅拌墙作为围护结构,底板下2.5m范

6、围内采用双液分层注浆加固;出水闸门井底板标高为1.10m,现状地面标高约为2.70m,开挖深度约为L60m,拟采用放坡开挖,开挖坡度控制在1:L5。6#泵站泵站东西两侧为进出水闸门井,进水闸门井底板标高为-2.08m,开挖深度超过4m,但小于5m,采用钢板桩围护加轻型井点降水后开挖施工,出水闸门井底板标高为1.20m,开挖深度为2米以内,故采用直接放坡开挖方式施工。泵站内内除建筑物、构筑物与站内道路外,其余空地均设绿化。3. 27#、8#泵站4. 设计图纸,5#、6#泵站包括:污水泵房下部结构、压力井,所有污水构筑物临水面及钢构件表面、铸铁管、管配件内外均应采取防腐措施。7#及8#泵站占地面积

7、均为49m2;施工区域内主要以泵房为主,泵房下部为内净3.5X3.5m的矩形结构,7#泵站底板埋深6.76m(基坑开挖深度为6.7m),8#泵站底板埋深6.84m(基坑开挖深度为6.41m)o两座泵站全部采用深层搅拌桩内插H型钢水泥土搅拌墙作为基坑开挖的围护结构。泵站内内除建筑物、构筑物与站内道路外,其余空地均设绿化。4、主要工作量本标段4座污水提升泵站主要工作量见下表:5、j序号项目数量1压密注浆1068.6m32水泥土搅拌桩499.2m33内插型钢175.3T4土方开挖1714.6m35钢支撑16.8T6沉井615.8m37磴715.5m3周边管线及建筑物情况根据泵站设计图纸现场定位,本工

8、程4座污水提升泵站均位于农田中,周边根据现有资料不存在任何管线,建筑物也较少,施工期间对周边环境影响不大。6、工程地质情况及水文条件6.1工程地质5#泵站地质情况:层序十层土层厚度(TY,埴+1J砂质粉十.夹粘十.4.503-2A灰色粉砂夹粘土未穿6#泵站地质情况:层序T二层土层厚度印一埴+19.0一砂质粉十夹粘十3.383-2A灰色粉砂夹粘土未穿7#泵立号地质情况:层序十层十.层厚度埴+17一砂质粉土夹粘土4.703-2A灰色粉砂夹粘土7.603-2灰色粉砂未穿8#泵站地质情况:层序十层土层厚度(T)11埴+21J砂质粉十夹粘十3.403一2灰色粉砂未穿6.2水文地质拟建场地地下水属潜水类型

9、,水位主要受大气降水及地表水影响,设计时按照常年低下水位O.5m计算,地下水对混凝土微腐蚀性。6. 3地震基本烈度本工程所处的建筑场地均为IV类场所,设计地震分组为第一组,设计基本地震加速度值为01g,构筑物设防烈度为7度。7、工程监理特点与控制关键6.1 本工程5#、6#主体泵房沉井面积较大,深度深,为确保沉井的施工质量,采取相应的助沉措施及止沉措施,沉井分节浇筑的接缝处理要保证,以避免对以后的结构施工带来不利影响。严格按勤测勤纠的原则,进行沉井下沉中纠偏。6.2 泵房沉井施工时加强对周边房屋的监测,必要时可采取加固保护措施,确保周边物体的安全。7. 3必须加强降水降水措施,降水井必须不间断抽水作业,确保将水位降至施工面以下至少1m,同时现场需配置一台柴油发电机,作为停电时应急之用。7.4 7#、8#泵站SMW工法桩施工必须确保成桩质量,桩间搭接必须满足规范要求,垂直度需小于规定值,型钢插入需保证垂直度,以满足围护墙整体性能。7.5 基坑开挖时应随挖随撑,先撑后挖,开挖时应先挖中间,四壁留土护壁。
