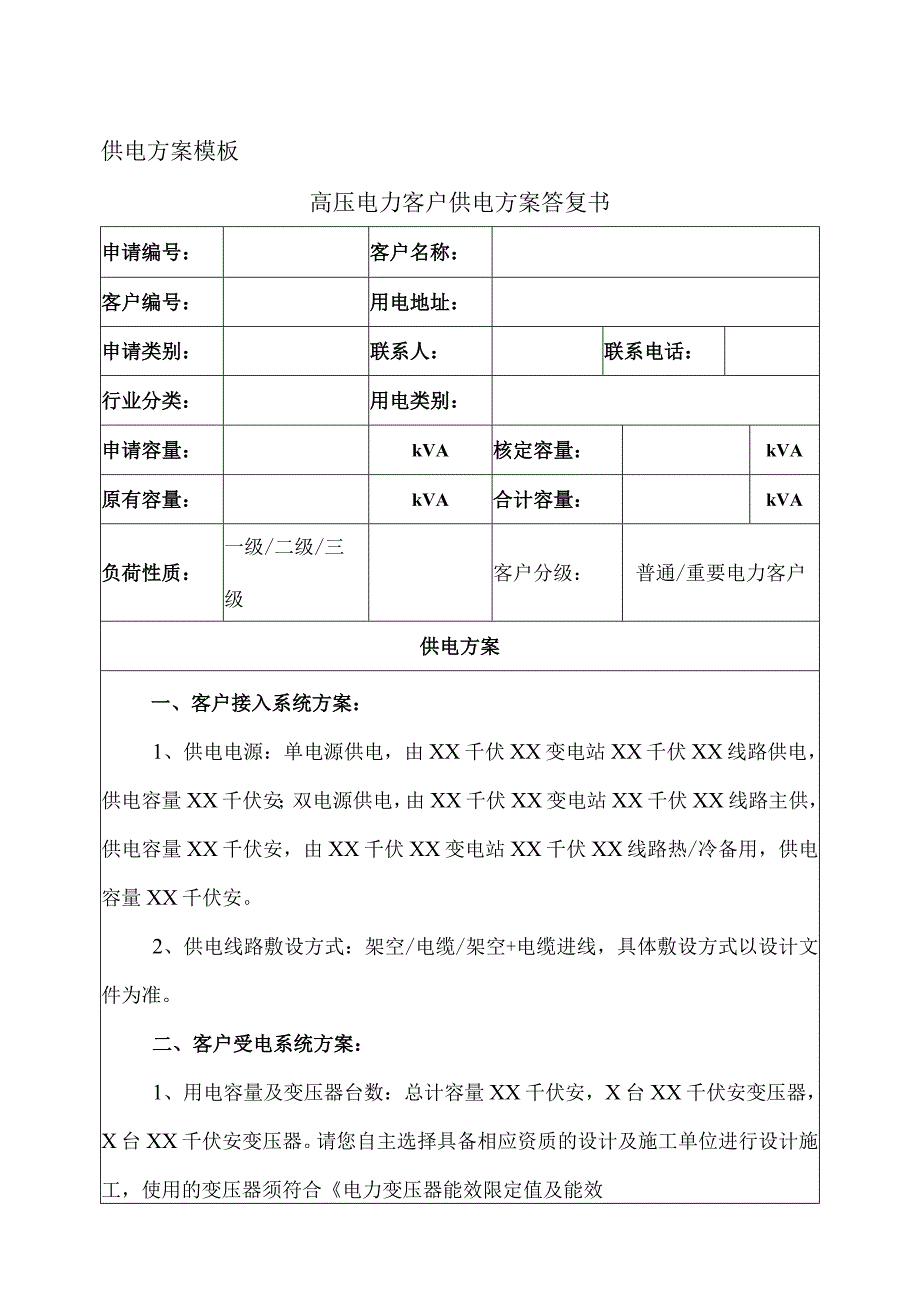

1、供电方案模板高压电力客户供电方案答复书申请编号：客户名称：客户编号：用电地址：申请类别：联系人：联系电话：行业分类：用电类别：申请容量：kVA核定容量：kVA原有容量：kVA合计容量：kVA负荷性质：一级/二级/三级客户分级：普通/重要电力客户供电方案一、客户接入系统方案：1、供电电源：单电源供电，由XX千伏XX变电站XX千伏XX线路供电，供电容量XX千伏安；双电源供电，由XX千伏XX变电站XX千伏XX线路主供，供电容量XX千伏安，由XX千伏XX变电站XX千伏XX线路热/冷备用，供电容量XX千伏安。2、供电线路敷设方式：架空/电缆/架空+电缆进线，具体敷设方式以设计文件为准。二、客户受电系统方

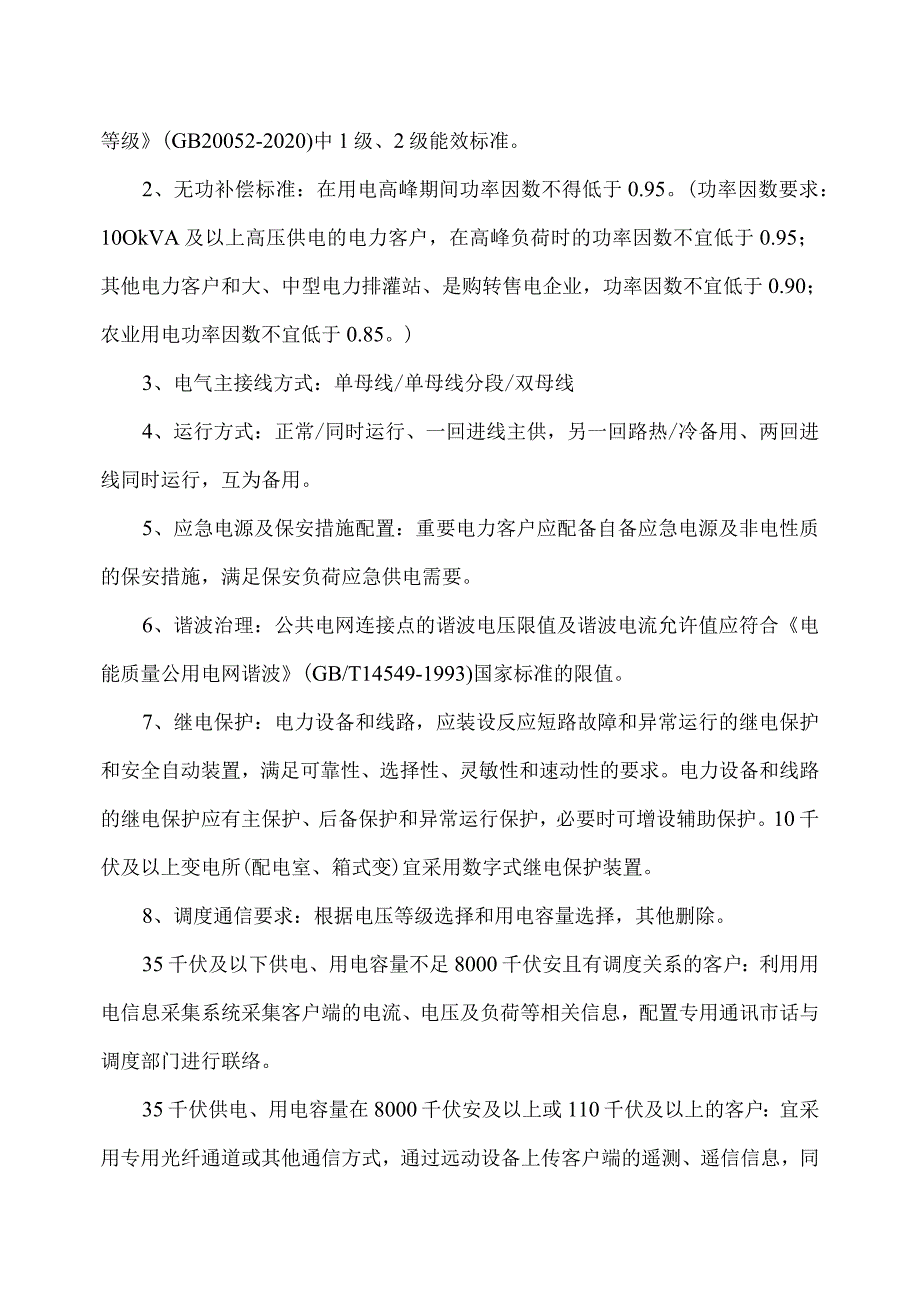

2、案：1、用电容量及变压器台数：总计容量XX千伏安，X台XX千伏安变压器，X台XX千伏安变压器。请您自主选择具备相应资质的设计及施工单位进行设计施工，使用的变压器须符合电力变压器能效限定值及能效等级(GB20052-2020)中1级、2级能效标准。2、无功补偿标准：在用电高峰期间功率因数不得低于0.95。(功率因数要求：10OkVA及以上高压供电的电力客户，在高峰负荷时的功率因数不宜低于0.95；其他电力客户和大、中型电力排灌站、是购转售电企业，功率因数不宜低于0.90；农业用电功率因数不宜低于0.85。)3、电气主接线方式：单母线/单母线分段/双母线4、运行方式：正常/同时运行、一回进线主供，
3、另一回路热/冷备用、两回进线同时运行，互为备用。5、应急电源及保安措施配置：重要电力客户应配备自备应急电源及非电性质的保安措施，满足保安负荷应急供电需要。6、谐波治理：公共电网连接点的谐波电压限值及谐波电流允许值应符合电能质量公用电网谐波(GB/T14549-1993)国家标准的限值。7、继电保护：电力设备和线路，应装设反应短路故障和异常运行的继电保护和安全自动装置，满足可靠性、选择性、灵敏性和速动性的要求。电力设备和线路的继电保护应有主保护、后备保护和异常运行保护，必要时可增设辅助保护。10千伏及以上变电所(配电室、箱式变)宜采用数字式继电保护装置。8、调度通信要求：根据电压等级选择和用电容

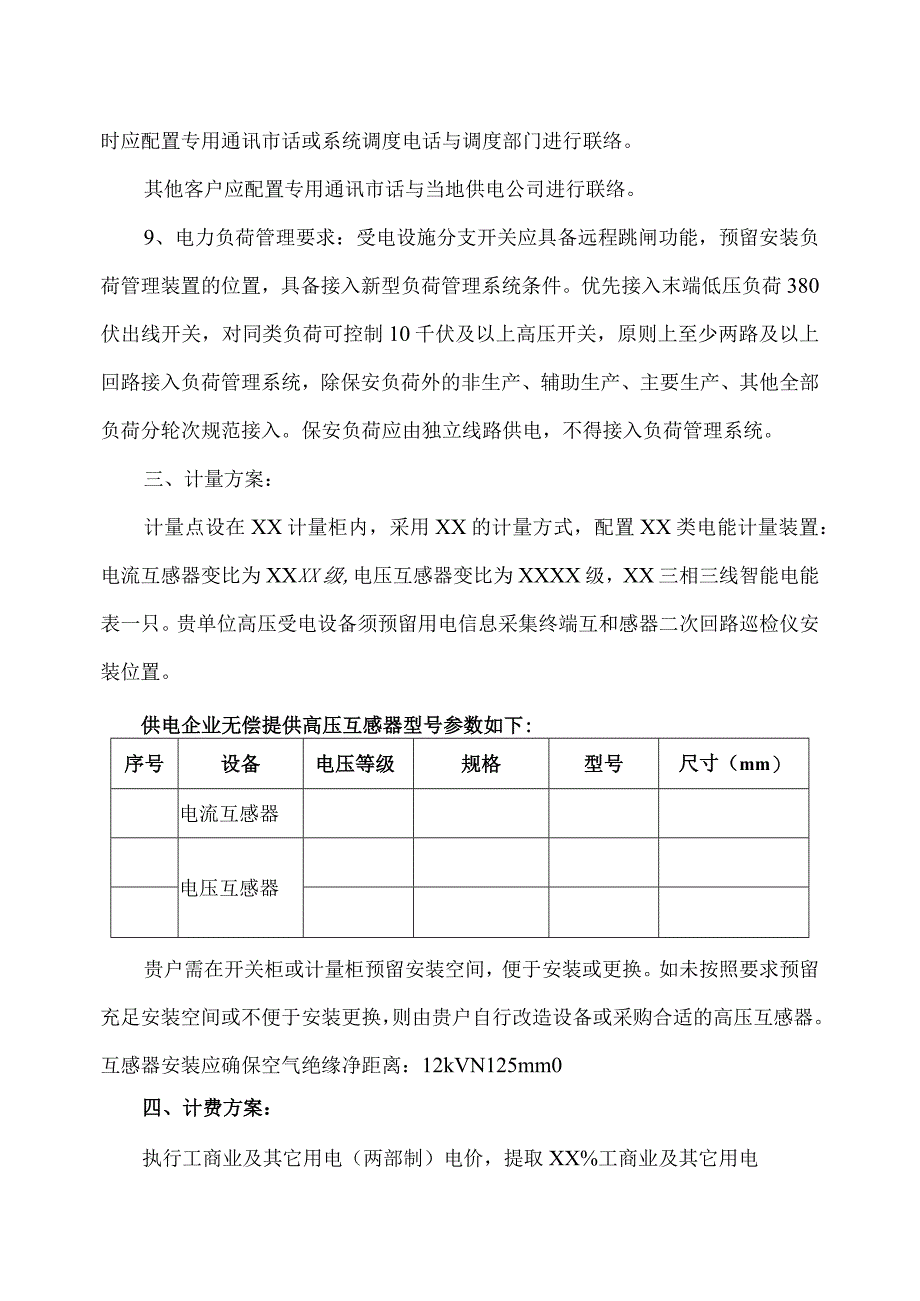

4、量选择，其他删除。35千伏及以下供电、用电容量不足8000千伏安且有调度关系的客户：利用用电信息采集系统采集客户端的电流、电压及负荷等相关信息，配置专用通讯市话与调度部门进行联络。35千伏供电、用电容量在8000千伏安及以上或110千伏及以上的客户：宜采用专用光纤通道或其他通信方式，通过远动设备上传客户端的遥测、遥信信息，同时应配置专用通讯市话或系统调度电话与调度部门进行联络。其他客户应配置专用通讯市话与当地供电公司进行联络。9、电力负荷管理要求：受电设施分支开关应具备远程跳闸功能，预留安装负荷管理装置的位置，具备接入新型负荷管理系统条件。优先接入末端低压负荷380伏出线开关，对同类负荷可控制
5、10千伏及以上高压开关，原则上至少两路及以上回路接入负荷管理系统，除保安负荷外的非生产、辅助生产、主要生产、其他全部负荷分轮次规范接入。保安负荷应由独立线路供电，不得接入负荷管理系统。三、计量方案：计量点设在XX计量柜内，采用XX的计量方式，配置XX类电能计量装置：电流互感器变比为XXXX级,电压互感器变比为XXXX级，XX三相三线智能电能表一只。贵单位高压受电设备须预留用电信息采集终端互和感器二次回路巡检仪安装位置。供电企业无偿提供高压互感器型号参数如下:序号设备电压等级规格型号尺寸（mm）电流互感器电压互感器贵户需在开关柜或计量柜预留安装空间，便于安装或更换。如未按照要求预留充足安装空间或
6、不便于安装更换，则由贵户自行改造设备或采购合适的高压互感器。互感器安装应确保空气绝缘净距离：12kVN125mm0四、计费方案：执行工商业及其它用电（两部制）电价，提取XX%工商业及其它用电（单一制/两部制）电价，最终比例在送电前由供用电双方确定。执行分时电价，功率因数调整标准执行X。五、有关业务费用：无/按规定收取高可靠性供电费用，高可靠性供电费用为：XX千伏安*XX元/千伏安=XX元。六、产权分界点：以XX千伏XX变电站XX千伏XX线路XX杆附杆（如有附杆）的柱上开关负荷侧与客户线路连接点处为分界点。分界点及电源侧设施属供电公司资产，分界点客户侧设施属客户资产。（电能计量装置属供电公司资产
7、，下同）。IOkV电压等级供电的客户：（一）公用线路供电客户I.架空进线方式以公用线路T接点处柱上开关负荷侧与客户线路连接点处为分界点。分界点及电源侧设施（包括附杆、柱上开关）属供电公司资产，分界点客户侧设施属客户资产。2.公用环网柜（分支箱）出线，以环网柜（分支箱）出线断路器（负荷开关、电缆插头）与客户进线电缆头压接点为分界点。分界点及分界点电源侧的设施属供电公司资产，分界点负荷侧设施属客户资产。（二）专用线路供电方式1 .公用变电站架空出线方式以变电站穿墙套管与客户架空线路连接点为分界点。穿墙套管及分界点电源侧设施属供电公司资产，分界点客户侧设施属客户资产。2 .公用变电站电缆出线方式以变
8、电站中压出线间隔内电缆头压接点为分界点。压接处铜排及电源侧设施属公司资产，压接处电缆头及分界点负荷侧设施属客户资产。35kV及以上电压等级供电的客户：（一）公用线路供电客户1 .架空进线方式以公用线路T接点为分界点。分界点及电源侧设施（包括柱上开关）属供电公司资产，分界点客户侧设施属客户资产。2 .公用环网柜（分支箱）出线，以客户进线电缆头与公用环网柜（分支箱）出线断路器（负荷开关、电缆插头）负荷侧电缆头压接点处为分界点。分界点及分界点电源侧的设施属供电公司资产，客户进线电缆头及分界点负荷侧设施属客户资产。（二）专用线路供电方式1 .专用线路为公用变电站架空出线方式以公用变电站出线构架线路侧客
9、户出线接线点耐张线夹为分界点，分界点电源侧设施属供电公司资产，分界点及负荷侧设施为客户资产。2 .专用线路为公用变电站电缆出线方式当电缆线路采用普通支柱式穿墙套管出线时，以公用变电站穿墙套管负荷侧接线端子为分界点，分界点及电源侧的设施（包含接线联板、穿墙套管）属供电公司资产，分界点负荷侧的设施属客户资产。当电缆线路采用GIS电缆终端出线时，以进入GIS电缆终端电缆头压接点为分界点，GIS电缆终端本体及电源侧的设施属供电公司资产，电缆本体（含电缆接头）及负荷侧设施属客户资产。当电缆线路由开关柜出线时，以间隔出线电缆的压接点为分界点，分界点及电源侧的设施（包含接线母排）属供电公司资产，分界点负荷侧
10、的设施（包含电缆接线联板和连接螺栓）属客户资产。七、供电接线示意图：告知事项：1、如与城镇规划等外部条件冲突，接入系统方案应进行调整或重新论证。2、贵单位接到本通知后，即可自主选择委托有资质的电气设计、承装单位进行设计和施工。3、仅重要客户需要进行设计审查，设计审查时受电工程设计图纸送审资料要求：a.受电工程设计说明书；b.用电负荷分布图；c.负荷组成，分级；d.影响电能质量的用电设备清单；e.主要电气设备一览表；f.高压受电装置一,二次接线图与平面布置图；g.用电功率因数计算及无功补偿方式、容量；h.继电保护及电能计量装置的方式；i.隐蔽工程设计资料；j.有自备电源的应另送自备电源资料及电气接入图。4、受电工程建设出资界面：以产权分界点划分。5、供电企业无偿提供典型变比的高压计量互感器，也可贵户自购。贵户高压计量互感器选用方式为（口供电企业提供，口客户自购）。6、本通知自发出日起一年内有效，贵单位须将上述图纸资料与应交纳费用于本通知有效期届满前送交我单位。否则，须重新办理用电申请手续。遇特殊情况，可在有效期届满前10天来我单位办理延长有效期手续。签发单位：（盖章）年月日客户意见：客户签字：年月H
