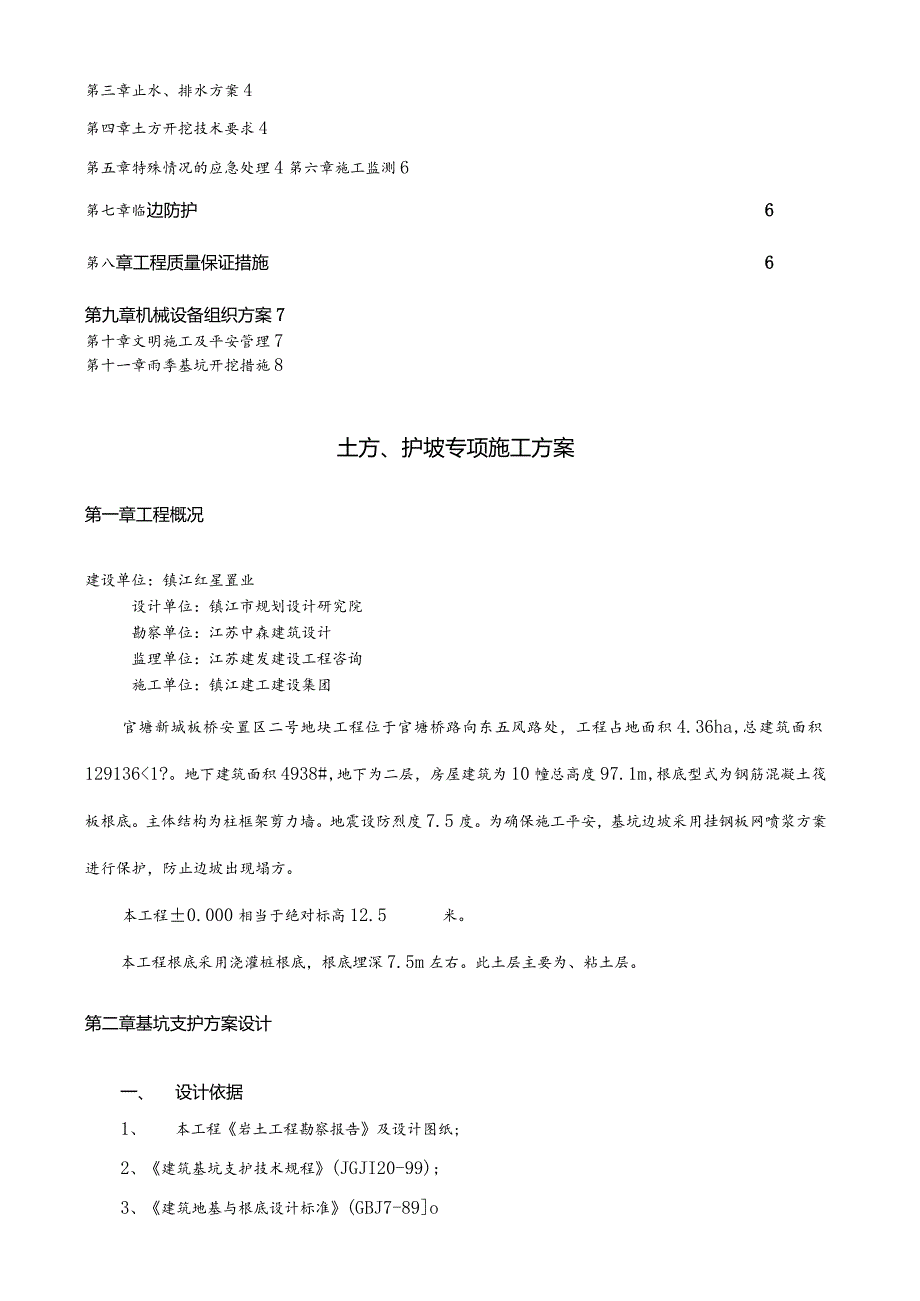

1、官塘绿苑板桥安置区二号地块基坑护坡施工方案镇江建工建设集团二O一二年十二月目录第一章工程概况2第二章基坑支护方案设计2一、设计依据2二、基坑支护方案的设计3三、基坑支护方案3第三章止水、排水方案4第四章土方开挖技术要求4第五章特殊情况的应急处理4第六章施工监测6第七章临边防护6第八章工程质量保证措施6第九章机械设备组织方案7第十章文明施工及平安管理7第十一章雨季基坑开挖措施8土方、护坡专项施工方案第一章工程概况建设单位：镇江红星置业设计单位：镇江市规划设计研究院勘察单位：江苏中森建筑设计监理单位：江苏建发建设工程咨询施工单位：镇江建工建设集团官塘新城板桥安置区二号地块工程位于官塘桥路向东五风路

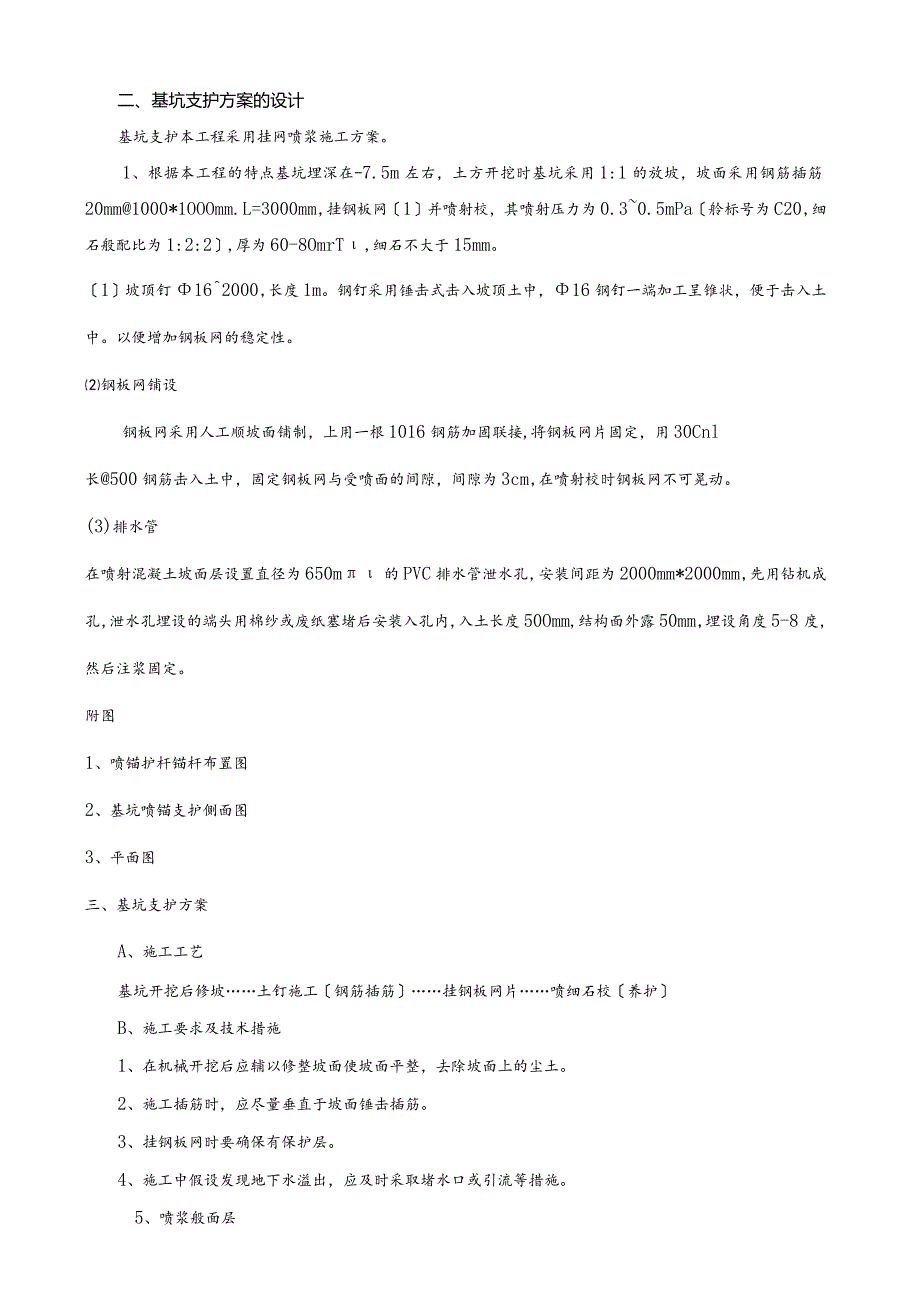

2、处，工程占地面积4.36ha,总建筑面积1291361?。地下建筑面积4938#,地下为二层，房屋建筑为10幢总高度97.1m,根底型式为钢筋混凝土筏板根底。主体结构为柱框架剪力墙。地震设防烈度7.5度。为确保施工平安，基坑边坡采用挂钢板网喷浆方案进行保护，防止边坡出现塌方。本工程0.000相当于绝对标高12.5米。本工程根底采用浇灌桩根底，根底埋深7.5m左右。此土层主要为、粘土层。第二章基坑支护方案设计一、设计依据1、本工程岩土工程勘察报告及设计图纸;2、建筑基坑支护技术规程(JGJI20-99);3、建筑地基与根底设计标准(GBJ7-89o二、基坑支护方案的设计基坑支护本工程采用挂网喷浆
3、施工方案。1、根据本工程的特点基坑埋深在-7.5m左右，土方开挖时基坑采用1:1的放坡，坡面采用钢筋插筋20mm1000*1OOOmm.L=3000mm,挂钢板网1并喷射校，其喷射压力为0.30.5mPa舲标号为C20,细石般配比为1:2:2,厚为60-8OmrT,细石不大于15mm。1坡顶钉162000,长度1m。钢钉采用锤击式击入坡顶土中，16钢钉一端加工呈锥状，便于击入土中。以便增加钢板网的稳定性。钢板网铺设钢板网采用人工顺坡面铺制，上用一根1016钢筋加固联接,将钢板网片固定，用30Cnl长500钢筋击入土中，固定钢板网与受喷面的间隙，间隙为3cm,在喷射校时钢板网不可晃动。(3)排水
4、管在喷射混凝土坡面层设置直径为650m的PVC排水管泄水孔，安装间距为2000mm*2000mm,先用钻机成孔，泄水孔埋设的端头用棉纱或废纸塞堵后安装入孔内，入土长度50Omm,结构面外露50mm,埋设角度5-8度，然后注浆固定。附图1、喷锚护杆锚杆布置图2、基坑喷锚支护侧面图3、平面图三、基坑支护方案A、施工工艺基坑开挖后修坡土钉施工钢筋插筋挂钢板网片喷细石校养护B、施工要求及技术措施1、在机械开挖后应辅以修整坡面使坡面平整，去除坡面上的尘土。2、施工插筋时，应尽量垂直于坡面锤击插筋。3、挂钢板网时要确保有保护层。4、施工中假设发现地下水溢出，应及时采取堵水口或引流等措施。5、喷浆般面层采用
5、PM3空压机1台，HPE-6校喷射机一台套及校搅拌机250台。为防止土体和崩解，土钉施工完毕后必须立即挂网喷舲。在喷射校前应作好标志，确保其喷射厚度。喷射胫最大骨料不大于10mmo胫喷射机喷射口离坡面60IOoCn1,应不断调角度以确保喷射胫面层与土体密实。喷射胫终凝2h后，应浇水养护。第三章止水、排水方案基坑开挖过程中遇到的水源一是来自坑壁外的土层滞水和施工用水，二是来自坑底以下的潜水。 基坑采取集水井降排水，对喷射段面层具有一定的止水作用。 基坑采用明排水，基坑四周设置300X200500排水沟，四周设100OXlOOOXIooO的集水井；排水沟和集水井均采用MU7.5多孔砖、M5.0水泥
6、砂浆砌筑。基坑顶四周设置排水沟，尽量减少来自基坑以外的水，进入基坑。第四章土方开挖技术要求1 .喷射校支护工程施工的特点是边开挖边支护，分层开挖，分层支护，开挖完成既支护完成，开挖过程和喷射及支护施工形式成流水作业。2 .施工顺序和要求钢筋制作，定位、打入;铺设钢板网及定位筋；施工喷射校，厚8cm;进入下一层土方开挖；第五章特殊情况的中注意的问题及应急处理施工过程中可能会遇到各种意外情况，为作到有备无患，针对本工程特点，制定以下应急措施：1、应注意的问题1土方开挖、支护施工应分段进行，土方开挖后应尽量减少基坑边坡暴露时间，遇雨天应大面积覆盖，同时在坡脚堆载以防止滑坡；2护坡坡脚的处理：喷射混凝
7、土面层伸入基坑底标高低至少O.2m,以形成护脚；3基坑支护完毕，施工单位应及时进行后续施工同时做好有序排水，防止水浸渗坡脚底下O2、应急措施1支护施工完成至基坑回填之前，如遇暴雨洪水等，上部施工单位必须将施工人员设备撤离坑底，支护坡面上如有局部破损需覆盖雨布，同时应加强基坑排水，以免水较长时间浸泡造成塌方，同时增加检测次数，并作好相应的措施如临时回填或在坡脚垒土防止滑坡。2如遇重物垂落造成坡面破损，应及时重新喷射段或抹水泥砂浆，防止雨水灌入，造成不必要的损失。3基坑开挖至基底后应立即进行地下室根底施工，以免基坑暴露时间过长，本基坑的使用时间不宜超过六个月。3、基坑的平安使用1坡顶施工荷载不得超
8、过10KPa,坡顶5.0m范围内不得有高度超过0.8m的围墙，坡顶防护栏高度应超过1.2m,基坑周围不得走重车或施加振动荷载，坡顶严禁堆放施工材料。2基坑使用期间严禁坡脚长期被水浸泡，坡顶0.8m范围内不得有大量积水。3支护结构在使用期间不得人为破坏，严禁破坏坡脚，假设因施工或其他特殊需要破坏支护结构时，须及时反应设计单位，同时应有应急处理措施。4较差土质的局部剥落处理：迅速采用毛竹挂网固定，施喷快凝胫。5.边坡局部涌水的处理：迅速用特殊止水材料缩小涌水范围，埋管引流，注浆封堵。6位移、沉降过大的处理：在位移、沉降过大的区域根据产生的原因，可加固措施，例如土钉墙护坡。7坑底局部管涌、突涌处理：
9、如因特殊情况降水未到达要求，出现突涌，应立即用粘土或水泥封压，在最短时间内制止突涌的开展。第六章施工监测信息法施工是基坑支护的一个特点，为确保基坑平安，不影响周围建筑物及市政设施，要求随时掌握开挖及支护施工整个过程中边坡的动态变化，因此必须在支护施工过程中实施信息法施工O施工监测包括对环境的保护监测和对工程本体的监测，及时预报施工中出现的问题，并把获得的信息通过修改设计反应到施工中，以便合理施工。监测要求：临近基坑的建筑物、市政设施的沉降、变形监测。监测频率：自挖土开始，每天一次，出现速率增大时，再加大监测次数，直至基坑完全稳定。报警界线：水平、垂直位移大于2mm日或累计大于35mm。第七章临
10、边防护挖出的土严禁堆在坑槽边，离坑槽边不小于1m,周围应用中48的钢管高度不低于1.2m的围护栏杆，埋设应牢固，埋入土内不少于50cm,钢管均刷成黑黄相间的警示颜色，悬挂警示牌。第八章工程质量保证措施为确保工程质量，必须严格按设计要求和标准的有关规定组织施工，必须认真按本施工组织设计的有关规定组织施工，同时必须实施如下质量保证措施：（一）确保喷射面层质量，防止外部水浸入坑内，保护土体结构不受破坏。（二）力求缩短边壁暴露时间。第九章机械设备组织方案拟投入的主要施工机械设备表序号机械或设备名称型号规格数量国别产地额定功率（KW/台）1钻机平山P2.5342砂浆搅拌机L-20015.53注浆泵BW-
11、15015.54柱喷射机PZ-527.55电焊机13X1-5001336钢筋切割机4012.57钢筋调直机GT315.58钢筋弯曲机GW6-415.59空压机VY-12/7-2218.410清水泵D503411搅拌机JDY-350A25.512水准仪S3113全站仪拓扑康114气焊设备氧气、乙烘215风镐516电钻4其他假设干小型机具根据现场情况配备。第九章文明施工及平安管理1 .现场操作人员必须严格执行平安技术操作规程和有关平安生产标准规定。2 .配备专职平安员，建立平安生产责任制。3 .对职工进行平安教育，正确使用劳动防护用品。4 .机械、电气设备由专人操作，维修和定期检查保养。5 .做好
12、施工现场的文明工作，保持场容整洁。6 .做好宿舍清洁工作，遵守工地上文明施工的有关规定。7 .遵纪守法，不违法乱纪，寻衅闹事，吵架斗欧。8 .进入施工现场前对施工人员进行文明施工与平安教育，进入现场后严格遵守施工现场持各种平安、文明施工规章制度，听从施工员的指挥，统一协调，在确保施工质量与进度的同时一定做平安生产，杜绝意外事故的发生。9 .安排专人观测基坑土壁情况，及时汇报并形成资料。第十章下雨天气基坑开挖防护措施根据天气预报，本工程在基坑开挖阶段的降水量较大，为确保工程的顺利施工和基坑开挖的质量与平安，采取下例应急措施：坑顶排水沟的设置：基坑开挖前，在离坑顶1.0m处设置一条宽200X300
13、500的排水沟，排水沟与现场排水系统连接，通过沉淀池排入城市下水。预防坑外水流入基坑，破坏坑壁土方稳定。雨水季节需派专人负责抽水、排水，保证排水管网的畅通，如有紧急情况应立即通知管理人员。如基坑壁发生塌方时，如条件允许采取钢板桩加挡板围护措施；受条件限制，不能打钢板桩时，采取打钢管加挡板围护措施，钢管顶端用钢丝绳拉锚，钢管间距不大于400mmo镇江建工建设集团2012年12月日官塘绿苑板桥安置区二号地块平面图（护坡长100O米左右）A3.9施工平安专项方案报审表工程名称：镇江枫叶国际学校一期编号：A3.9致:江苏星星工程建设监理（监理单位）兹报验： 1基坑支护与降水工程专项施工方案 2土方开挖
