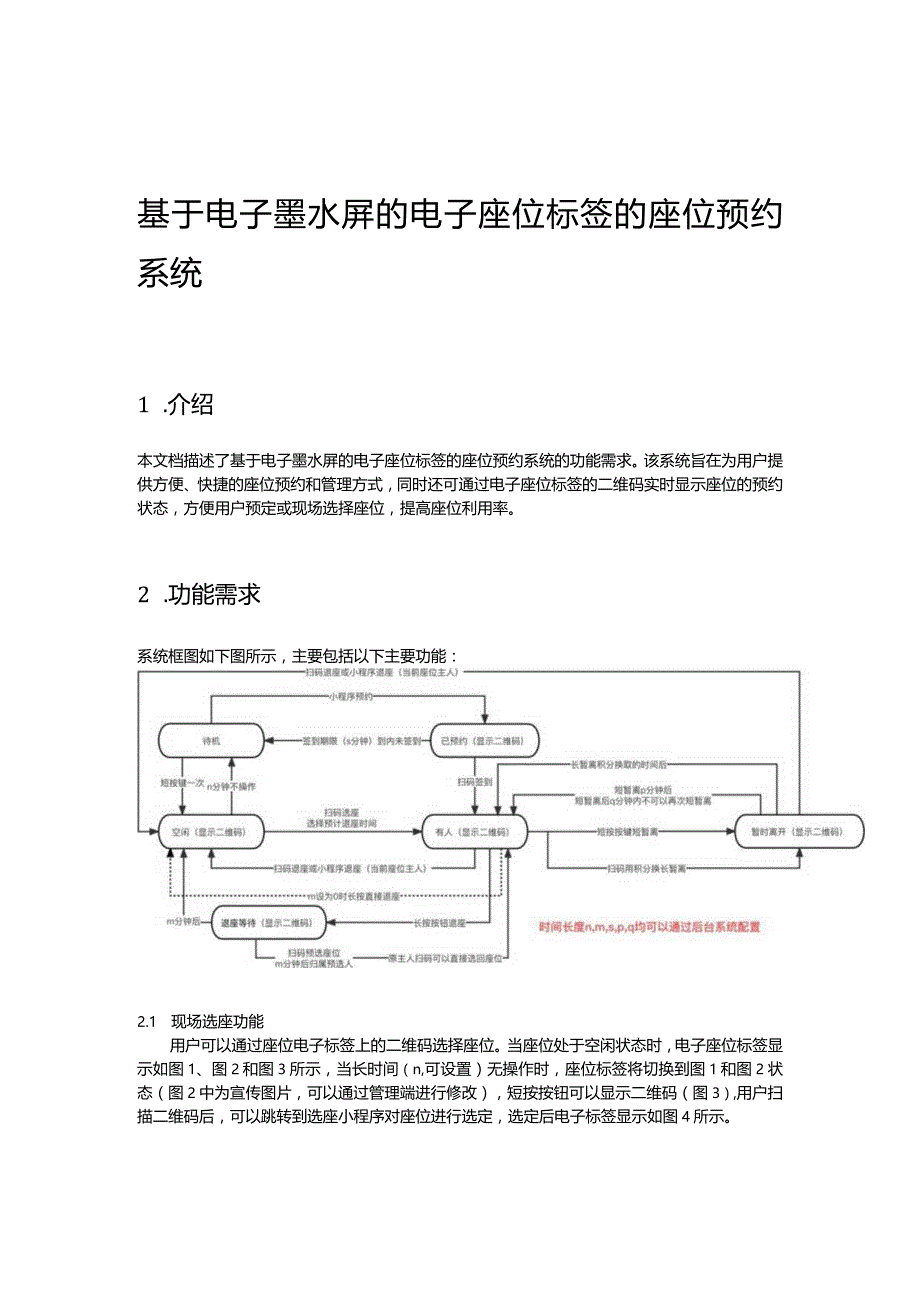

1、基于电子墨水屏的电子座位标签的座位预约系统1 .介绍本文档描述了基于电子墨水屏的电子座位标签的座位预约系统的功能需求。该系统旨在为用户提供方便、快捷的座位预约和管理方式，同时还可通过电子座位标签的二维码实时显示座位的预约状态，方便用户预定或现场选择座位，提高座位利用率。2 .功能需求系统框图如下图所示，主要包括以下主要功能：2.1 现场选座功能用户可以通过座位电子标签上的二维码选择座位。当座位处于空闲状态时，电子座位标签显示如图1、图2和图3所示，当长时间（n,可设置）无操作时，座位标签将切换到图1和图2状态（图2中为宣传图片，可以通过管理端进行修改），短按按钮可以显示二维码（图3）,用户扫描
2、二维码后，可以跳转到选座小程序对座位进行选定，选定后电子标签显示如图4所示。卫津路校区（1楼）125-10清点1Iwl下方按钮刷新二维码图1空闲座位（待机状态）卫津路校区（1楼）125-10图2空闲座位（带图片待机状态）卫津路校区（1楼）125-10回徊空闲中H . I* .Hi :! llj.-Ii回湍效谪扫叫JB上的二缰码进行现场预妁.整到或卷退图3空闲座位卫津路校区（1楼）125-10回巾回学习中g王*(302*011)(515:00-18:00清扫阳IUl上的二维码进行现场触J.箓到或签退图4已选座状态2.2 预约座位功能用户可以通过小程序预约座位，选定座位后该座位电子标签状态将更改为

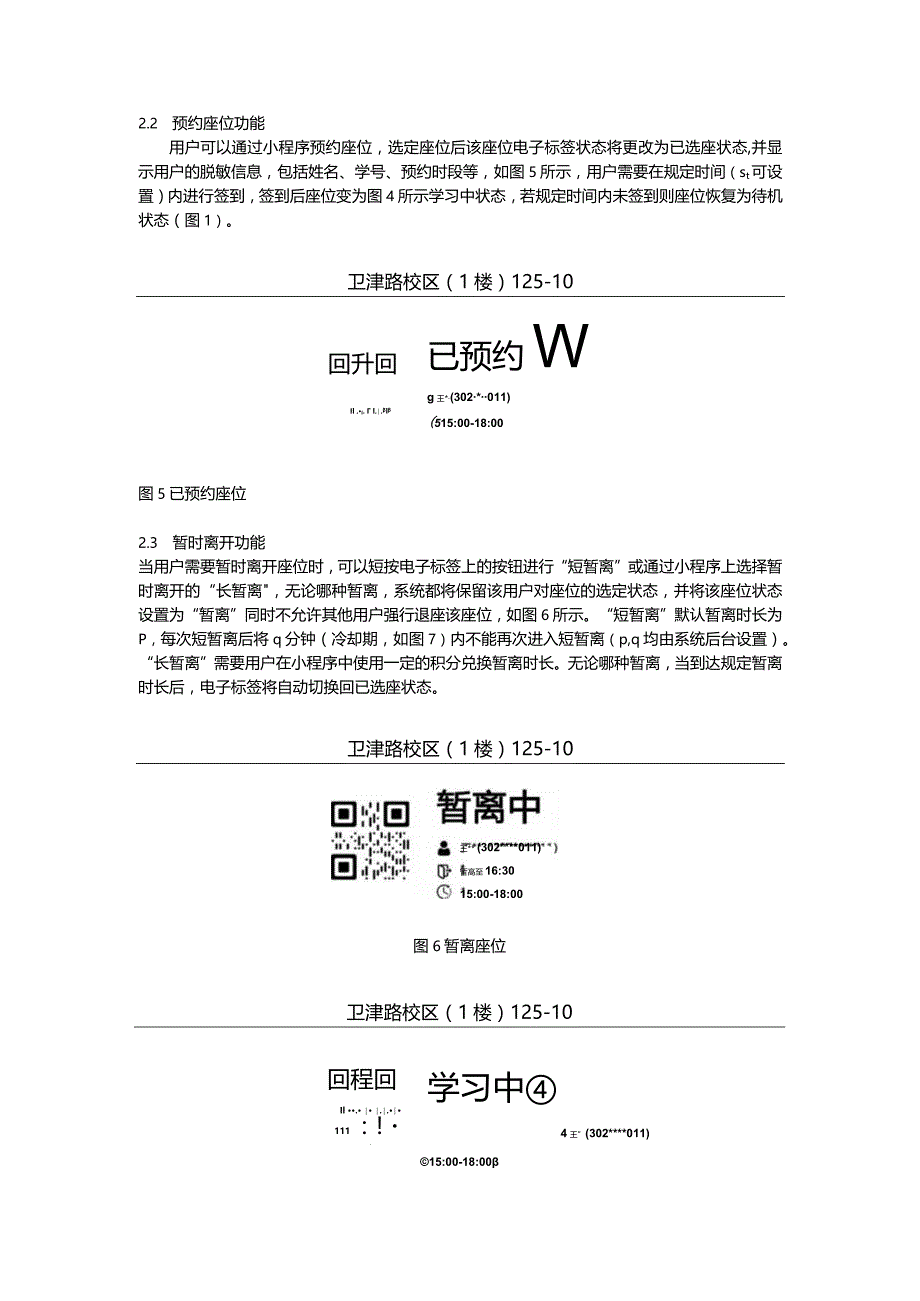

3、已选座状态,并显示用户的脱敏信息，包括姓名、学号、预约时段等，如图5所示，用户需要在规定时间（st可设置）内进行签到，签到后座位变为图4所示学习中状态，若规定时间内未签到则座位恢复为待机状态（图1）。卫津路校区（1楼）125-10回升回Il .l. l.l回,!已预约Wg王*(302*011)(515:00-18:00图5已预约座位2.3 暂时离开功能当用户需要暂时离开座位时，可以短按电子标签上的按钮进行“短暂离”或通过小程序上选择暂时离开的“长暂离，无论哪种暂离，系统都将保留该用户对座位的选定状态，并将该座位状态设置为“暂离”同时不允许其他用户强行退座该座位，如图6所示。“短暂离”默认暂离时
4、长为P，每次短暂离后将q分钟（冷却期，如图7）内不能再次进入短暂离（p,q均由系统后台设置）。“长暂离”需要用户在小程序中使用一定的积分兑换暂离时长。无论哪种暂离，当到达规定暂离时长后，电子标签将自动切换回已选座状态。卫津路校区（1楼）125-10王* (302*011)暂高至16:3015:00-18:00回程回Il . .111 ：!回东效图6暂离座位卫津路校区（1楼）125-10学习中4王”(302*011)15:00-18:00清扫描”上的二维码进行现场预约.将到或将退图7暂离冷却期2.2退座功能用户离开时，可以通过小程序或长按电子标签上的按钮进行退座。当前座位主人扫码退座或小程序退座
5、后，电子标签将切换为空闲状态，如图3所示。也可以长按按钮进行退座，长按按钮后，电子标签将切换为退座等待状态，如图8所示，此时座位主人扫描标签上的二维码可以直接选回座位，其余人扫描二维码可以进行预选座操作，若无操作，座位则在设定时间m（可设置）后回复空闲状态。如果有其他用户预选座则，座位则在设定时间m（可设置）后回复到预选座的用户的已选座状态。卫津路校区（1楼）125-10回升回Il .l. l.lII I ：!r lj.-IIrz !,h退座等待图8退座等待状态3 .性能需求本系统需要满足以下性能需求：3.1 响应时间系统应该能够在5秒内响应用户的请求，包括座位选定、座位预约、座位退订、暂时离
6、开等操作。3.2 安全性系统应该保证用户的信息和数据安全,避免泄露和恶意攻击。系统应该采用合适的加密措施,确保用户的敏感信息不被泄露。同时，系统应该防范恶意攻击和入侵，确保系统的正常运行和数据的安全性。3.3 可靠性系统应该能够稳定可靠地运行，避免系统故障和数据丢失。系统应该采用合适的备份和恢复措施，以保证系统的高可用性和数据的可靠性。4 .界面需求本系统应该具有易用性和友好性，界面应该简洁明了、美观大方。系统应该采用统一的设计风格和色彩搭配，方便用户进行操作和管理。5 .数据需求本系统需要存储以下数据：5.1 用户数据包括用户的座位预约记录和使用记录等，需要与图书馆用户平台对接，实现系统统一
7、认证、单点登录。5.2 座位数据包括座位的位置信息、预约状态和使用记录等。6 .硬件需求智能座位签硬件技术参数系统参数外形尺寸110*110*1Imm供电要求纽扣电池C2450*4,单块电池额定容量500mAH工作温度0Co50Co工作环境室内环境通信方式BLE5.2协议，2.4GHZ频段,支持广播和连接通信距离020米并发能力支持超过100OO标签并发管理功耗平均功耗小于0.08mW液晶显不屏屏幕尺寸4.2英寸，黑白四阶灰度分辨率400*300显示器类型EINK电子墨水刷新响应全屏幕刷新L2秒，局部刷新0.5秒局部刷新屏幕无闪烁声光提示LED指示灯RGB3色LED指示灯触摸按键电容式触控按钮
8、电容式触控按钮，电路防抖，支持用户长按、短按两种操作逻辑，实现用户和设备直接交互功能配套软件系统应用服务支持微信小程序、基站的蓝牙通道的选座、释放等业务配置功能功能配置支持通过微信小程序、基站的蓝牙功能参数管理和检测测试功能版本管理支持通过微信小程序、基站的蓝牙OTA版本管理功能系统参数外形尺寸180*180*25mm供电要求220VAC10%150HZ4%;支持POE供电工作温度-20Co-80Co湿度环境5%-99%RH；工作环境室内环境蓝牙通信设备需要包含蓝牙单元，支持基于BLE5.0以上协议的1M2MCOCled广播高并发识读，设备支持BLI连接终端功能。020米；定位识别不超过50米
9、；蓝牙BLE识读速率不小于50终端/区段，支持多信道并发扫描，支持广播和连接并发；网络通信设备包含WIFI/以太网单元，支持接入室内W旧AP(bgn)或交换机(10/100/1000M自适应)等功能并发能力支持超过100oO标签并发管理功耗最大功率不超过IOwLED指示灯通信、网络、设备状态等状态指示灯嵌入式软件系统应用服务MQTT接入服务器系统，通过BLE管理终端占位桌签等功能配置支持通过微信小程序、基站的蓝牙功能参数管理和检测测试功能版本管理支持通过微信小程序、基站的蓝牙OTA版本管理功能7 .其他需求本系统需要提供用户手册和技术文档，方便用户了解系统的使用和管理方法。同时，系统还需要提供系统日志和报表，以便管理员对系统的运行状态和数据进行监控和分析。
