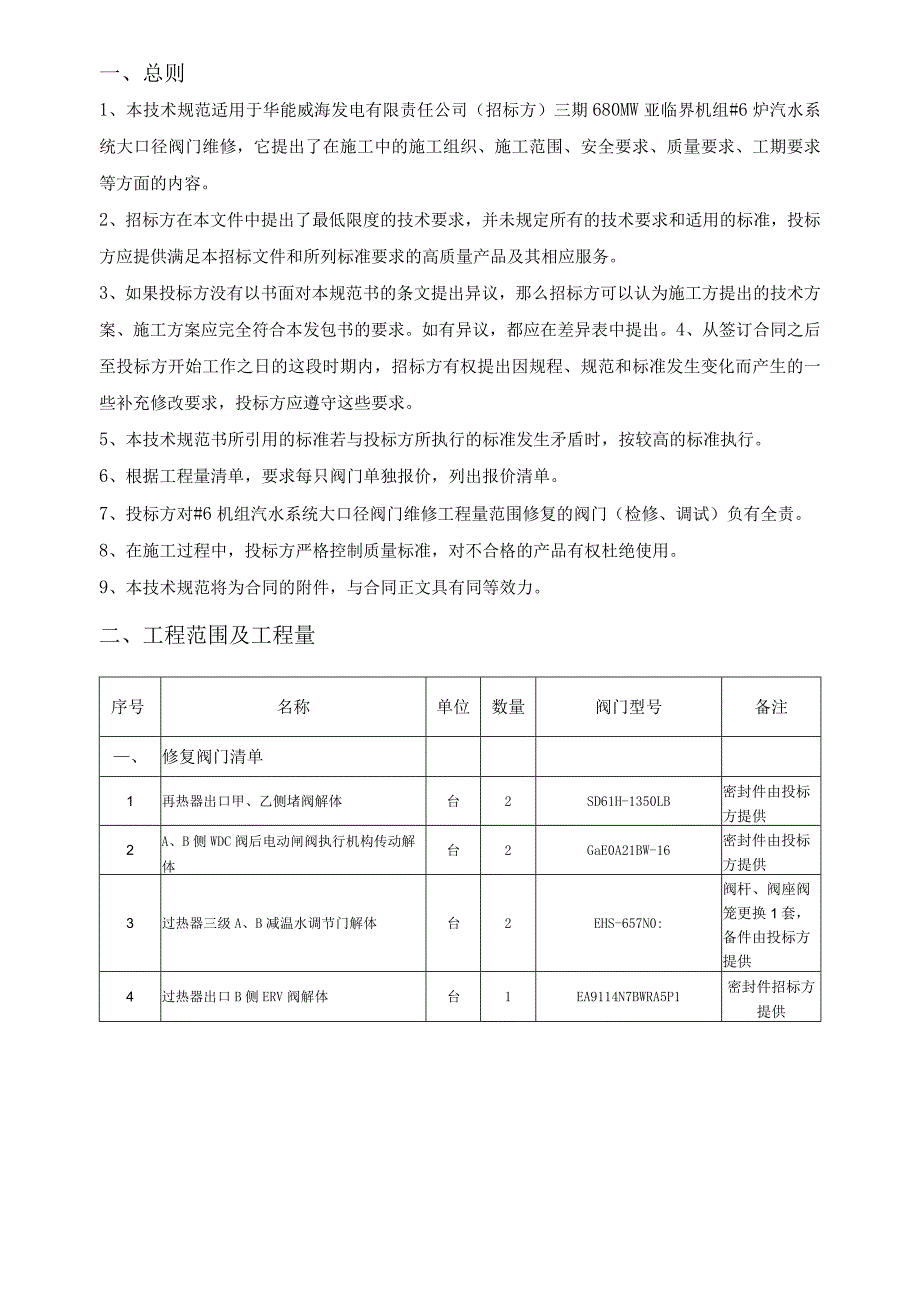

1、华能威海发电有限责任公司#6炉汽水系统大口径阀门维修技术规范书批准：审定：审核：初审：编写：2023年07月15日一、总则1、本技术规范适用于华能威海发电有限责任公司（招标方）三期680MW亚临界机组#6炉汽水系统大口径阀门维修，它提出了在施工中的施工组织、施工范围、安全要求、质量要求、工期要求等方面的内容。2、招标方在本文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供满足本招标文件和所列标准要求的高质量产品及其相应服务。3、如果投标方没有以书面对本规范书的条文提出异议，那么招标方可以认为施工方提出的技术方案、施工方案应完全符合本发包书的要求。如有异议，都应在差
2、异表中提出。4、从签订合同之后至投标方开始工作之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，投标方应遵守这些要求。5、本技术规范书所引用的标准若与投标方所执行的标准发生矛盾时，按较高的标准执行。6、根据工程量清单，要求每只阀门单独报价，列出报价清单。7、投标方对#6机组汽水系统大口径阀门维修工程量范围修复的阀门（检修、调试）负有全责。8、在施工过程中，投标方严格控制质量标准，对不合格的产品有权杜绝使用。9、本技术规范将为合同的附件，与合同正文具有同等效力。二、工程范围及工程量序号名称单位数量阀门型号备注、修复阀门清单1再热器出口甲、乙侧堵阀解体台2SD61

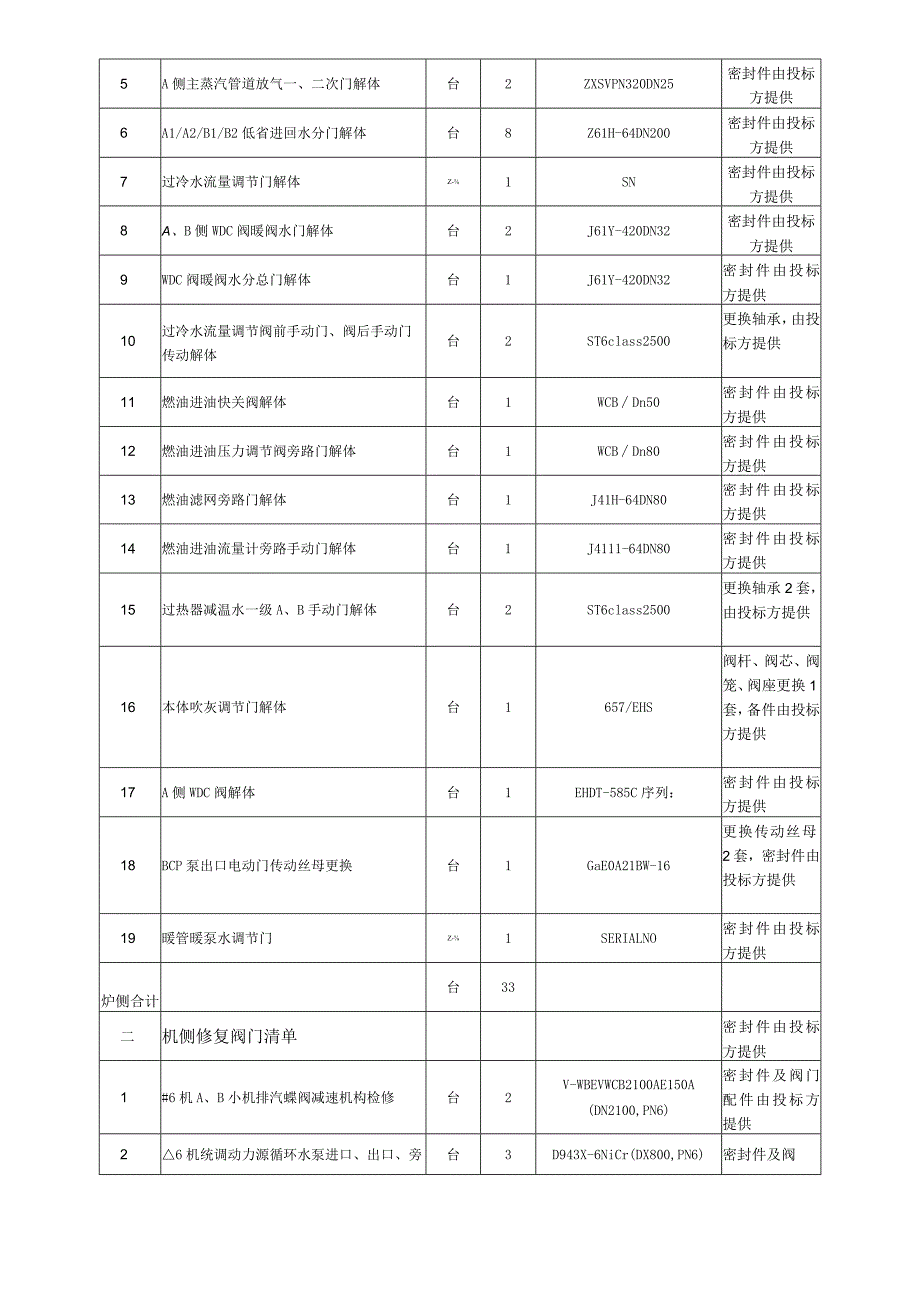

3、H-1350LB密封件由投标方提供2A、B侧WDC阀后电动闸阀执行机构传动解体台2GaE0A21BW-16密封件由投标方提供3过热器三级A、B减温水调节门解体台2EHS-657N0:阀杆、阀座阀笼更换1套，备件由投标方提供4过热器出口B侧ERV阀解体台1EA9114N7BWRA5P1密封件招标方提供5A侧主蒸汽管道放气一、二次门解体台2ZXSVPN320DN25密封件由投标方提供6A1/A2/B1/B2低省进回水分门解体台8Z61H-64DN200密封件由投标方提供7过冷水流量调节门解体Z-1SN密封件由投标方提供8A、B侧WDC阀暖阀水门解体台2J61Y-420DN32密封件由投标方提供9W
4、DC阀暖阀水分总门解体台1J61Y-420DN32密封件由投标方提供10过冷水流量调节阀前手动门、阀后手动门传动解体台2ST6class2500更换轴承，由投标方提供11燃油进油快关阀解体台1WCBDn50密封件由投标方提供12燃油进油压力调节阀旁路门解体台1WCBDn80密封件由投标方提供13燃油滤网旁路门解体台1J41H-64DN80密封件由投标方提供14燃油进油流量计旁路手动门解体台1J4111-64DN80密封件由投标方提供15过热器减温水一级A、B手动门解体台2ST6class2500更换轴承2套，由投标方提供16本体吹灰调节门解体台1657/EHS阀杆、阀芯、阀笼、阀座更换1套，备
5、件由投标方提供17A侧WDC阀解体台1EHDT-585C序列：密封件由投标方提供18BCP泵出口电动门传动丝母更换台1GaE0A21BW-16更换传动丝母2套，密封件由投标方提供19暖管暖泵水调节门Z-1SERIALNO密封件由投标方提供炉侧合计台33二机侧修复阀门清单密封件由投标方提供1#6机A、B小机排汽蝶阀减速机构检修台2V-WBEVWCB2100AE150A(DN2100,PN6)密封件及阀门配件由投标方提供26机统调动力源循环水泵进口、出口、旁台3D943X-6NiCr(DX800,PN6)密封件及阀路电动门解体检修门配件由投标方提供3高排通风阀解体检修台16Aeroflow,CL9
6、00密封件由投标方提供4冷段管道硫水气控门（f7）、前截门解体检修台2KOYVA2.5SB_STD45BW05F密封件由投标方提供5低旁管道硫水气控门（f5）、前截门解体检修台2DN50-M86515密封件由投标方提供6B小机主汽门前疏水气控门（h3）、前截门解体检修台2DN50-M86515密封件由投标方提供7三抽逆止门解体检修台2PN64DX300密封件由投标方提供8一、四抽气控逆止门前疏水气控门（d4）、前截门解体检修台42.011G5CJ-F22密封件由投标方提供9四抽至除氧器逆止门解体检修台1H44H-25-400密封件由投标方提供机侧合计台19合计台52备注：本表由EXCEL生成，
7、投标人不得擅自改动工程量清单的格式及内容。三、技术要求1、引用标准1.1DL4381998火力发电厂金属技术监督规程1.2QHN-2-5140.03.042-2015锅炉监督管理标准1.3QHN-2-5140.03.031-2015临时电源管理标准1.4I）LT6161997火力发电厂汽水管道与支吊架维修调整导则1. 5QHN-2-5140.03.022-2015锅炉压力容器监督管理标准1.6DL/T748.12001火力发电厂锅炉机组检修导则第1部分：总则1. 7GB-T29462-2012电站堵阀1.8 DL5031-1994电力建设施工及验收技术规范（火力发电厂阀门篇）1.9 电安生20
8、14电力安全工作规程（热力和机械部分）四、工艺要求1.10 备工作实施阀门解体的检修人员必须熟悉阀门结构，并对各个连接部件做好标记，以便于正确组装。对于特殊结构的阀门，应事先根据图纸熟悉阀门结构、阀芯部件配合关系，以免损坏阀门部件或危及人身安全，使用的所有密封组件及阀门备件必须有质量保证；检修全过程必须做好检修记录，严格遵照验收计划进行节点验收，禁止跨越节点、更变节点进行维修作业。1.2质量要求I .2.1截止阀（闸阀）的检修II 2.1.1截止阀（闸阀）的解体及研磨（1）解体前做好阀盖与阀体的标记，将阀门处于全开状态，松开阀盖与阀体的连接螺栓；（2）用铜棒将阀盖击沉1-2mm,取出四合环，将
9、上阀体由阀内抽出；（3）取下阀芯（闸板），将其放在木板上，以防碰伤密封面；（4）松开填料压盖螺栓，逆时针旋转手轮将阀杆退出；（5）取出填料室盘根；（6）清理阀体及配件污物及铁锈，将阀门密封区域结合面清理干净；（7）检查阀座与阀芯（闸板）密封面的完整情况，当密封面坑陷深度达O.5三以上应在车床上车削一下再进行研磨,必要时可焊补后研磨,其它较浅的缺陷可直接进行研磨；（8）检查阀座、阀盖有无裂纹、砂眼等缺陷，小缺陷可补焊处理，较大缺陷要更换新品；（9）检查阀杆的腐蚀程度及阀门螺母有无缺陷，阀杆弯曲、腐蚀严重的要更换，阀杆螺纹及阀杆螺母螺纹应完整无乱扣，脱扣现象，阀杆在阀杆螺母中应转动灵活；（10）检
10、查填料室及填料压盖是否完整，压盖不许有裂纹现象。（11）螺栓等部件应涂黑铅粉，阀杆处应涂锂基润滑油润滑。（12）所有密封组件禁止重复利用，必须全部更换。（13）阀芯（闸板）及阀座密封面使用专用研磨机研磨，研磨至合格光洁度及平面度后，必须经红丹粉压线检测合格并通过验收后方可进行复装。III .L2阀门组装（1）阀门复装前必须确认阀体内是否遗留物品；（2）将阀杆穿入阀盖旋入阀杆螺母，阀门组装时，阀门应处于开启状态；（3）将阀芯（闸板）按标记上好；（4）将垫片（V型密封圈）上好,并将阀盖，阀体，阀芯（闸板）等组件一起移入阀座,紧固螺丝.（5）填好盘根,紧好压盖螺栓，紧固螺栓时必须对角紧固均匀用力；（
11、6）装复电动执行机构后阀门调试。1.2.2再热器口堵阀的检修1.2.2.1再热器堵阀的解体（1）检查阀体，松掉盖板紧固螺母；（2）拆除盖板的紧固螺栓取出盖板；（3）用铜棒将阀盖击沉1-2mm,取出四合环；（4）使用倒链、吊扣吊出上阀体；（5）取下密封圈压环，取出V型密封圈，检查密封阀体密封区域是否存在较深坑蚀、裂纹，结合面允许有个别麻点，但深度斗0.5mm,直径次0.5mm,密度生2-3点/cn?。1.2.2.2再热器堵阀的复装（1）清理堵板密封面；（2）放入胶圈，胶圈无损坏、老化现象；（3）放入堵板紧固顶丝，确保堵板无偏斜，紧固牢靠；（4）检查吊入内阀体，放自密封圈，密封圈组装前四周应均匀涂
12、以黑铅粉，装入阀体时应平整落下，使其受力均匀，不得强行组装。（5）组装压环和四合环，装入时注意严禁损伤密封圈表面尺寸，垫环放入后不可用力敲打，四开环组装顺序正确，对准阀体样冲眼便于拆卸。（6）装上阀盖的吊紧盖板紧固吊紧螺栓，将阀盖拉至最高位置，紧固时要对角均匀敲紧螺母；（7）水压试验完成后拆除堵板，重复上述拆装步骤；需注意：V型密封圈禁止重复使用，必须更换。1.2.2.3机组启动后需要进行堵阀密封圈热紧。1.2.3所有阀门密封垫必须为进口或国内信誉良好的企业生产并提供产品合格证，经招标方验收合格,盘根严禁使用碳纤维材质盘根,堵阀密封圈必须采用金属箔或银丝加强,金属包边。1.2.3气动调节门检修
