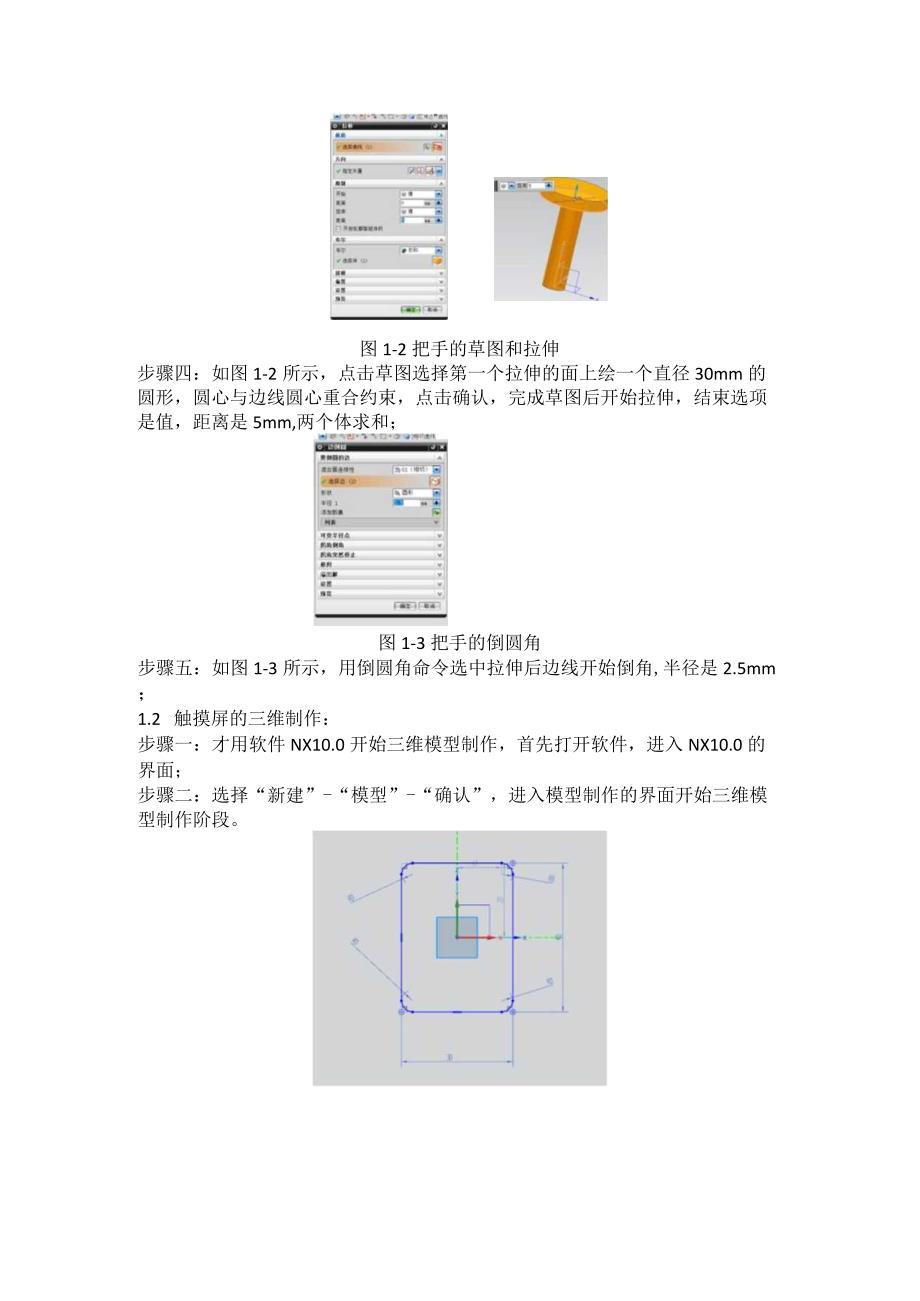

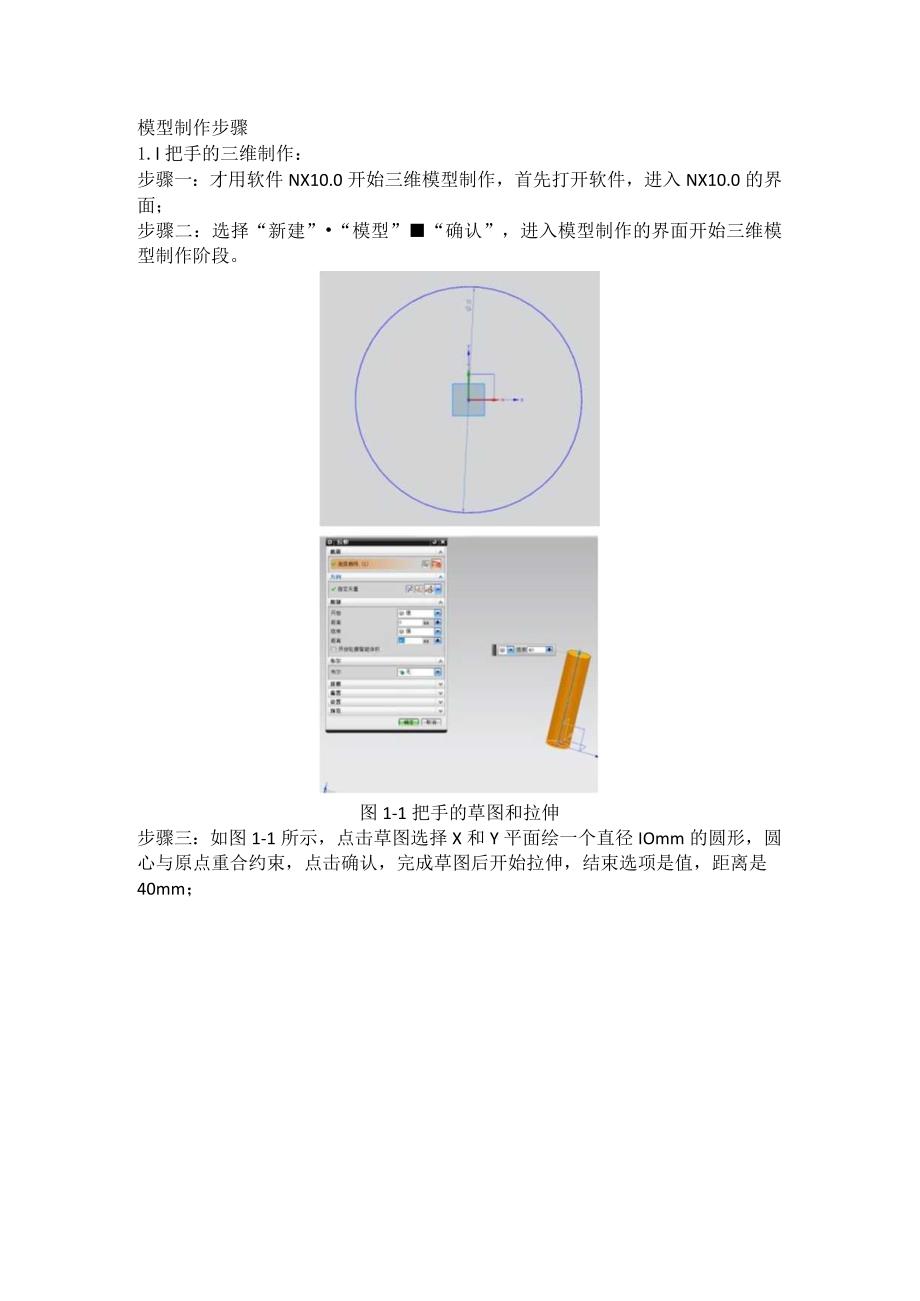

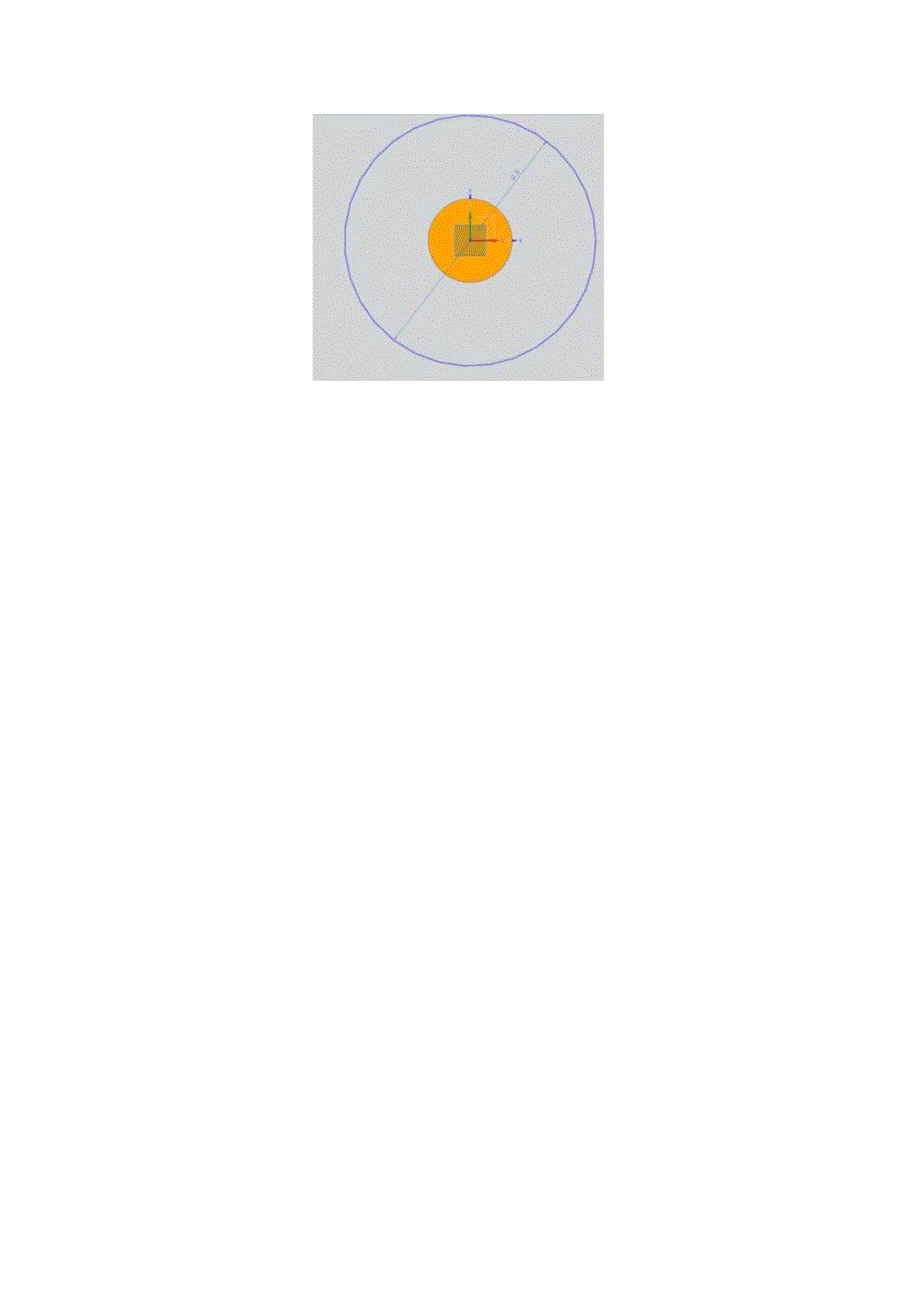

1、模型制作步骤1.l把手的三维制作：步骤一：才用软件NX10.0开始三维模型制作，首先打开软件，进入NX10.0的界面；步骤二：选择“新建”“模型”“确认”，进入模型制作的界面开始三维模型制作阶段。图1-1把手的草图和拉伸步骤三：如图1-1所示，点击草图选择X和Y平面绘一个直径IOmm的圆形，圆心与原点重合约束，点击确认，完成草图后开始拉伸，结束选项是值，距离是40mm；图1-2把手的草图和拉伸步骤四：如图1-2所示，点击草图选择第一个拉伸的面上绘一个直径30mm的圆形，圆心与边线圆心重合约束，点击确认，完成草图后开始拉伸，结束选项是值，距离是5mm,两个体求和；图1-3把手的倒圆角步骤五：如图
2、1-3所示，用倒圆角命令选中拉伸后边线开始倒角,半径是2.5mm；1.2 触摸屏的三维制作：步骤一：才用软件NX10.0开始三维模型制作，首先打开软件，进入NX10.0的界面；步骤二：选择“新建”-“模型”-“确认”，进入模型制作的界面开始三维模型制作阶段。图2-1触摸屏的草图和拉伸步骤三：如图21所示，点击草图选择X和Z平面上绘一个40X30的矩形，约束好矩形中心与原点重合，再四个倒R3的角，点击确认，完成草图后开始拉伸，结束选项是值，距离是15mm；图2-2触摸屏的倒圆角步骤四：如图22所示，用倒圆角命令选中拉伸后边线开始倒角，半径是3mm；1.3 感应器的三维制作：步骤一：才用软件NX1
3、0.0开始三维模型制作，首先打开软件，进入NX10.0的界面；步骤二：选择“新建”“模型”“确认”，进入模型制作的界面开始三维模型制作阶段。图3-1感应器的草图和拉伸步骤三：如图3-1所示，点击草图选择X和Z面上绘一个23X3Omm的矩形，约束好矩形中心与原点重合，点击确认，完成草图后开始拉伸，结束距离选项是20mm；图3-2感应器的倒圆角步骤四：如图3-2所示，用倒圆角命令选中拉伸后边线开始倒角，半径是3mm；图3-3感应器的草图和拉伸步骤五：如图3-3所示，点击草图选择实体表面上绘一个直径为15mm的圆形,约束好圆形中心与原点重合，点击确认，完成草图后开始拉伸，结束距离选项是5mm,求差；
4、图3-4感应器的草图和拉伸步骤六：如图3-4所示，点击草图选择实体表面上绘一个直径为13mm的圆形,约束好圆形中心与原点重合，点击确认，完成草图后开始拉伸，结束距离选项是0.5mm,求和；图3-5感应器的倒斜角步骤七：如图3-5所示，用倒斜角命令选中拉伸后边线开始倒角，距离是Imm；1.4 活动盖的三维制作：步骤一：才用软件NXIo.0开始三维模型制作，首先打开软件，进入NXIO.0的界面；步展二：选择“新建”-“模型”-“确认”，进入模型制作的界面开始三维模型制作阶段。图4-1活动盖的草图和拉伸步骤三：如图4-1所示，先点击草图选择X和Y面上绘两段圆弧和直线，约束尺寸和位置后剪掉不要的线条，
5、点击确认，完成草图后开始拉伸，结束距离选项是值，距离是6mm；图4-2活动盖的草图和拉伸步骤四：如图4-2所示，先点击草图选择X和Z面上绘直径为6mm的圆和相切的直线，约束好尺寸和位置剪掉多余线条，点击确认，完成草图后开始拉伸，结束选项是值，距离是-190至J40mm,求和；图4-3活动盖的草图和拉伸步骤五：如图4-3所示，先点击草图选择实体面上绘直径为5mm的圆，圆心与边线圆心重合约束，点击确认，完成草图后开始拉伸，结束选项是值，距离是8mm,求和；图4-4活动盖的镜像特征步骤六:如图4-4所示,用镜像特征命令选中步骤五利用创建的基准面进行镜像;图4-5活动盖的草图和拉伸步骤七：如图4-5所
6、示，点击草图选择实体面上绘直径为IOmm的圆，圆心与边线的距离是80mm,点击确认，完成草图后开始拉伸，结束选项是值，距离是20mm,求差；1.5 消毒盒的三维制作：步骤一：才用软件NX10.0开始三维模型制作，首先打开软件，进入NXIO.0的界面；步藁二：选择“新建”-“模型”-“确认”，进入模型制作的界面开始三维模型制作阶段。图5-1消毒盒的草图步骤三：如图5-1所示，点击草图分别选择X和。X和Z平面上绘所需草图，点击确认，完成草图；M 图5-2消毒盒的扫掠步骤四：如图5-2所示，用扫掠命令选中步骤三两个草图进行扫掠，设置为片体;图5-3消毒盒的创建有界平面步骤五：如图5-3所示，用有界平
7、面命令分别选中扫掠后片体的上下两个边线创建2个曲面；图5-4消毒盒的缝合步骤六：如图54所示，用缝合命令选中扫掠片体和两个有界平面进行缝合，组成实体；图5-5消毒盒的抽壳步骤七：如图5-5所示，用抽壳命令选中缝合后的实体面抽壳，厚度是5mm；图5-6消毒盒的草图和拉伸步骤八：如图5-6所示，点击草图选择X和Y面上绘一个IOoX85mm的矩形，矩形与X轴的距离是IOomm,点击确认，完成草图后开始拉伸，结束选项是对称值，距离是50mm；图5-7消毒盒的修剪体步骤九：如图5-7所示，用抽取面命令选中实体面然后缝合成一个曲面，在使用这个曲面把步骤八的实体修剪掉一部分；图5-8消毒盒的草图和拉伸步骤十
8、：如图5-8所示，先后击草图选择实体面上投影己有边线，然后进行拉伸,把盖的部分做出来；图5-9消毒盒的链接体和求差步骤十一：如图5.9所示，在组装模块中用将支撑杆链接复制过来，然后用求差命令剪掉需要组装的部分；1.6 消毒喷头的三维制作：步骤一：才用软件NXIo.0开始三维模型制作，首先打开软件，进入NXlO.0的界面；步骤二：选择“新建”“模型”“确认”，进入模型制作的界面开始三维模型制作阶段。图6-1消毒喷头的链接面步骤三：如图6-1所示，在组装模块中用将WAVE几何链接器将支撑杆上的面复制过来；图6-2消毒喷头的草图和拉伸步骤四：如图6-2所示，击草图选择复制的曲面上投影边线后偏置0.5
9、mm,将投影的曲线设置成参考线，点击确认，完成草图后开始拉伸，结束选项是对称值,距离是15mm,设置成片体；图6-3消毒喷头的修剪片体和缝合步骤五：如图6-3所示，用修剪片体命令将复制的曲面和拉伸的曲面互相修剪掉多余部分，然后使用缝合命令创建实体；S.!5t9,WiiSQ冷图6-4消毒喷头的偏置面步骤五：如图6-4所示，用偏置面命令将缝合后实体面加厚8.5mm；图6-5消毒喷头的倒圆角步骤六：如图6-5所示，用倒圆角命令选中拉伸后边线开始倒角，半径是5mm；图6-6消毒喷头的拉伸求差步骤七：如图6-6所示，点击草图选择实体面上绘直径为Imm的圆，约束好位置后点击确认，完成草图后开始拉伸，结束选
10、项是值，距离是贯通，求差需要的孔；图6-7消毒喷头的阵列特征步骤八：如图6-7所示，用阵列特征命令选中上一步拉伸特征进行阵列，沿着已有边线阵列20个；1.7 紫外线灯的三维制作：步骤一：才用软件NXIo.0开始三维模型制作，首先打开软件，进入NXIO.0的界面；步展二：选择“新建”-“模型”-“确认”，进入模型制作的界面开始三维模型制作阶段。图7-1紫外线灯的草图和拉伸步骤三：如图7-1所示，先点击草图选择X和Z面上绘1个直径20mm的圆，圆心与原点重合约束，点击确认，完成草图后开始拉伸，结束距离选项是值，距离是10mm；步骤四：如图7-2所示，点击草图选择实体面上直接投影圆边线，偏置3mm后
11、画两条相切直线，剪掉多余线条后，点击确认，完成草图后开始拉伸，结束选项是值，距离是15到20mm；图7-2紫外线灯的草图和拉伸图7-3紫外线灯的镜像几何体步骤五：如图7-3所示，用镜像几何体命令选中上一步拉伸的实体进行镜像，平面是X和Z面;1.8 支撑杆的三维制作：步骤一：才用软件NX10.0开始三维模型制作，首先打开软件，进入NXlOQ的界面；步藁二：选择“新建”-“模型”-“确认”，进入模型制作的界面开始三维模型制作阶段。图8-1支撑杆的草图和拉伸步骤三：如图8-1所示，点击草图选择X和Z面上绘50*4Omm的矩形，矩形中心与原点重合约束，点击确认，完成草图后开始拉伸，结束距离选项是值，距
12、离是60mm,拔模1度；图8-2支撑杆的草图和拉伸步骤四：如图8-2所示，点击草图选择X和Y面绘三条直线后偏置25mm后画两条封闭的直线，点击确认，完成草图后开始拉伸，结束选项是值，距离是85到130mm；图8-3支撑杆的倒圆角步骤五：如图8-3所示，用倒圆角命令选中拉伸后边线开始倒角，半径是200和15mm；图8-4支撑杆的草图步骤六：如图8-4所示，点击草图分别选择Y和Z平面以及实体面上绘所需的轮廓和路线草图，点击确认，完成草图；图8-5支撑杆的扫掠用扫掠命令选中步骤两个草图进行扫掠;步骤八：如图8-6所示,图8-6支撑杆的求和用求和命令选中创建的三个实体组合到一起;步骤七：如图8-5所示
13、,图8-7支撑杆的拉伸求差步骤九：如图8-7所示，分别点击草图选择创建的基准面直接投影已有的边线偏置相应距离后将投影边线设置成参考线，在画封闭直线后点击确认，完成草图后开始拉伸，结束选项是对称值，距离分别是13和5mm,求差；图8-8支撑杆的倒圆角步骤十：如图8-8所示，用倒圆角命令选中拉伸求差后边线分别倒角;图8-9支撑杆的镜像特征步骤十一：如图8-9所示，用镜像特征命令选中上一步拉伸进行镜像，平面是Y和Z面；9 .三维组装爆炸图图9-1为家用消毒盒的三维组装图;步骤一：才用软件NX10.0开始三维组装，首先打开软件，进入NX10.0组装界面;步骤二：选择“新建”-“组装”-“确认”，进入组
14、装的界面开始组装。ana图9-1添加组件步骤三：如图9-1所示，选择“添加组件”命令选中所有零件添加到组装界面中;图9-2支撑杆的组装步骤四：如图9-2所示，选择“组装约束”命令中的固定约束将支撑杆固定;图9-3触摸屏的组装步骤五：如图9-3所示，分三次选择“组装约束”命令中的接触对齐约束将触摸屏的面与支撑杆的对应面组装好；图9-4感应器的组装步骤六：如图9-4所示，分三次选择“组装约束”命令中的接触对齐约束将感应 器的面与支撑杆的对应面组装好；图9-5消毒喷头的组装步骤七：如图9-5所示，依次选择“组装约束”命令中的接触对齐约束将消毒喷头的面和轴线与支撑杆的面和轴线组装好；图9-6消毒盒的组装步骤八：如图9-6所示，选择“组装约束”命令中的中心和距离约束将消毒盒组装好；图9-7紫外线灯的组装步骤九：如图9-7所示，依次选择“组装约束”命令中的接触对齐和距离约束将紫外线灯组装好；图9-8活动盖的组装步骤十：如图9-8所示，依次选择“组装约束”命令中的距离和接触对齐约束将活动盖组装好；图10-9把手的组装步骤十一：如图10-9所示，依次选择“组装约束”命令中的同心约束将把手组装好；10 .三维组装爆炸图图10-1为家用消毒盒的三维组装爆炸图；步骤一：才用软件NXlO.0开始爆炸，首先打开软件，进
