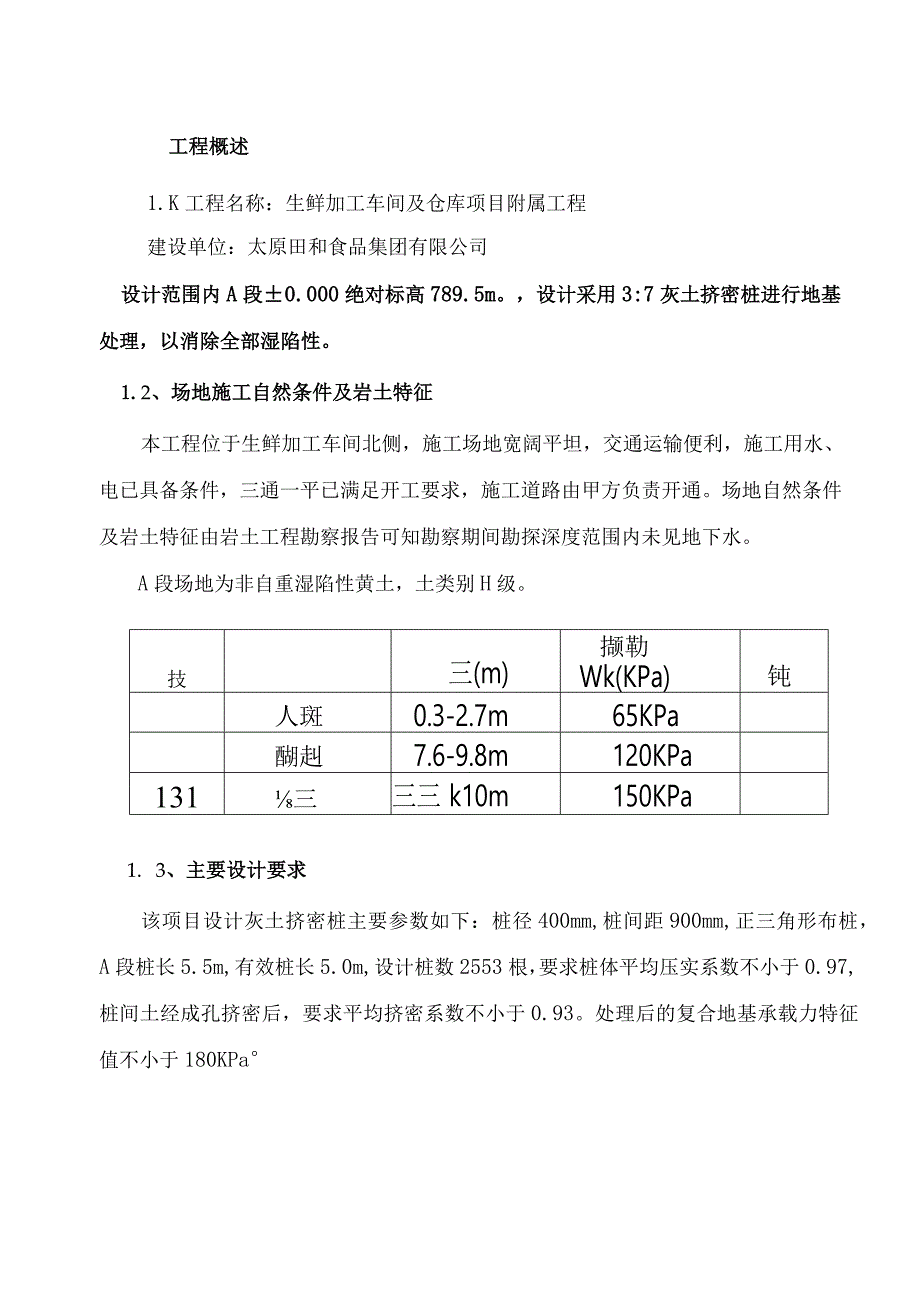

太原田和食品集团灰土挤密桩施工方案.docx_第1页
第1页 / 共13页

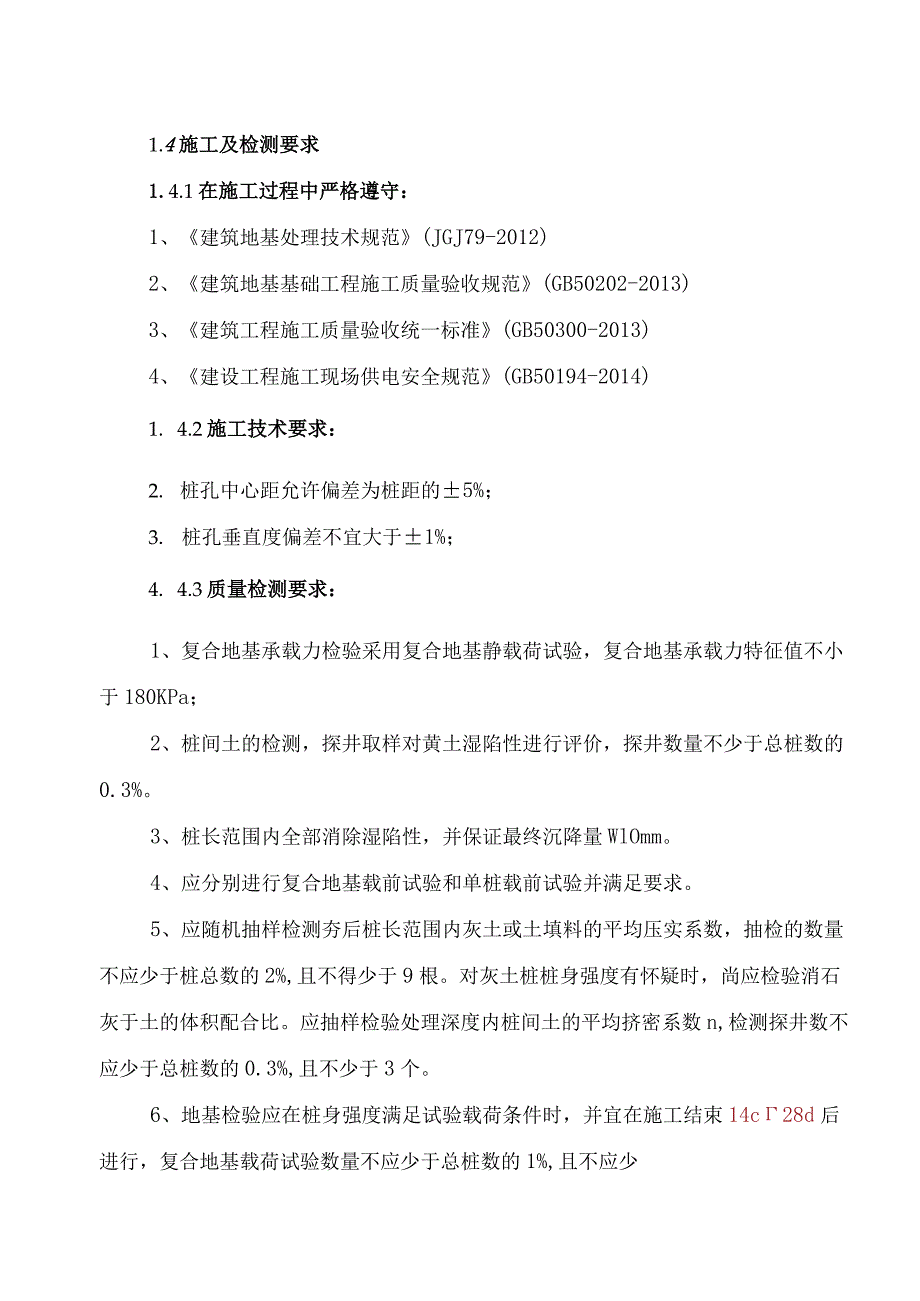

太原田和食品集团灰土挤密桩施工方案.docx_第2页
第2页 / 共13页

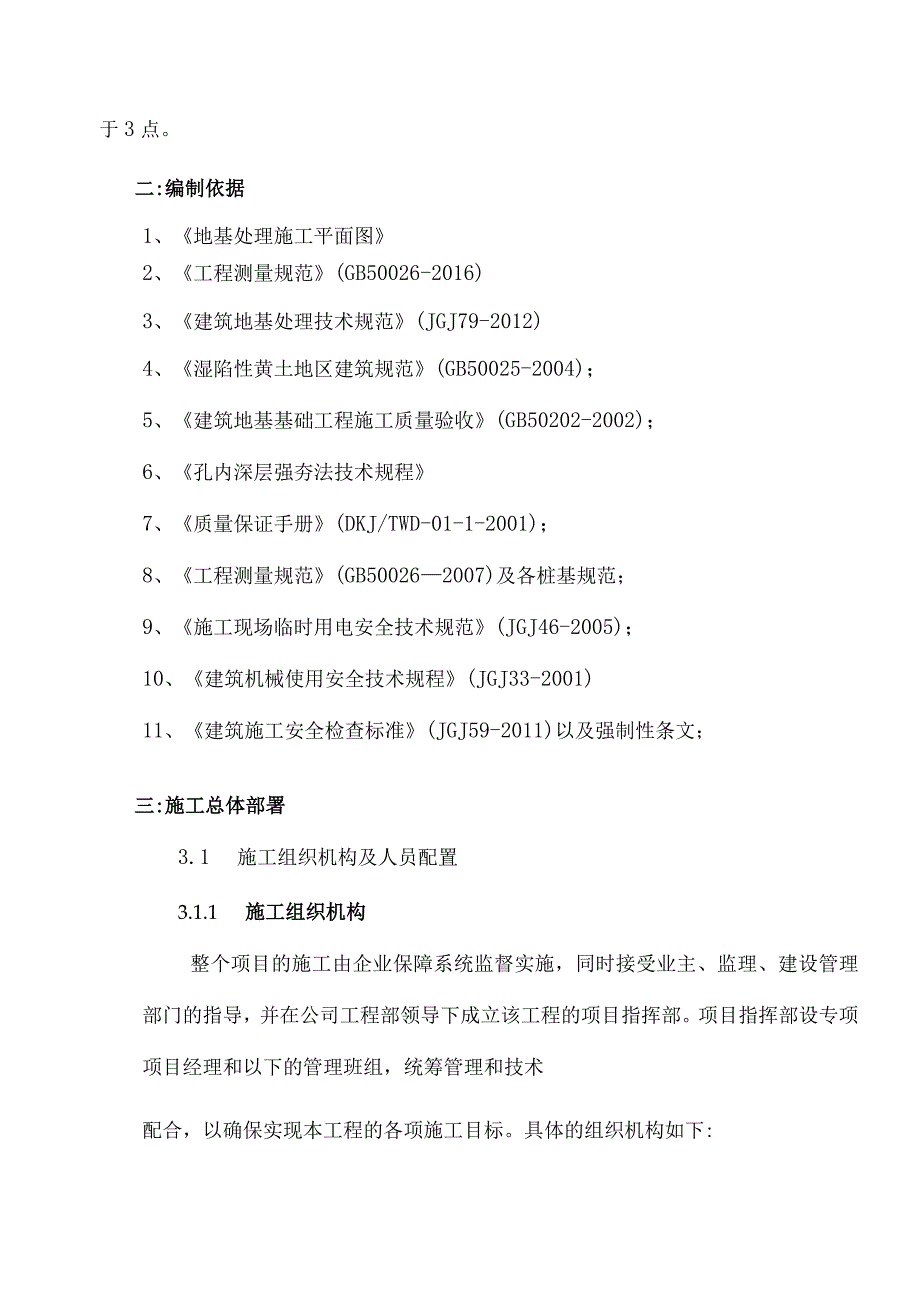

太原田和食品集团灰土挤密桩施工方案.docx_第3页
第3页 / 共13页
太原田和食品集团灰土挤密桩施工方案.docx_第4页
第4页 / 共13页
太原田和食品集团灰土挤密桩施工方案.docx_第5页
第5页 / 共13页
太原田和食品集团灰土挤密桩施工方案.docx_第6页
第6页 / 共13页
太原田和食品集团灰土挤密桩施工方案.docx_第7页
第7页 / 共13页
太原田和食品集团灰土挤密桩施工方案.docx_第8页
第8页 / 共13页
太原田和食品集团灰土挤密桩施工方案.docx_第9页
第9页 / 共13页
太原田和食品集团灰土挤密桩施工方案.docx_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《太原田和食品集团灰土挤密桩施工方案.docx》由会员分享,可在线阅读,更多相关《太原田和食品集团灰土挤密桩施工方案.docx(13页珍藏版)》请在第壹文秘上搜索。

1、工程概述1.K工程名称:生鲜加工车间及仓库项目附属工程建设单位:太原田和食品集团有限公司设计范围内A段0.000绝对标高789.5m。,设计采用3:7灰土挤密桩进行地基处理,以消除全部湿陷性。1.2、场地施工自然条件及岩土特征本工程位于生鲜加工车间北侧,施工场地宽阔平坦,交通运输便利,施工用水、电已具备条件,三通一平已满足开工要求,施工道路由甲方负责开通。场地自然条件及岩土特征由岩土工程勘察报告可知勘察期间勘探深度范围内未见地下水。A段场地为非自重湿陷性黄土,土类别H级。技三(m)撷勒Wk(KPa)钝人斑0.3-2.7m65KPa醐赳7.6-9.8m120KPa131三三三k10m150KPa

2、1. 3、主要设计要求该项目设计灰土挤密桩主要参数如下:桩径400mm,桩间距900mm,正三角形布桩,A段桩长5.5m,有效桩长5.0m,设计桩数2553根,要求桩体平均压实系数不小于0.97,桩间土经成孔挤密后,要求平均挤密系数不小于0.93。处理后的复合地基承载力特征值不小于180KPa1.4施工及检测要求1.4.1在施工过程中严格遵守:1、建筑地基处理技术规范(JGJ79-2012)2、建筑地基基础工程施工质量验收规范(GB50202-2013)3、建筑工程施工质量验收统一标准(GB50300-2013)4、建设工程施工现场供电安全规范(GB50194-2014)1. 4.2施工技术要

3、求:2. 桩孔中心距允许偏差为桩距的5%;3. 桩孔垂直度偏差不宜大于1%;4. 4.3质量检测要求:1、复合地基承载力检验采用复合地基静载荷试验,复合地基承载力特征值不小于180KPa;2、桩间土的检测,探井取样对黄土湿陷性进行评价,探井数量不少于总桩数的0.3%。3、桩长范围内全部消除湿陷性,并保证最终沉降量WlOmm。4、应分别进行复合地基载前试验和单桩载前试验并满足要求。5、应随机抽样检测夯后桩长范围内灰土或土填料的平均压实系数,抽检的数量不应少于桩总数的2%,且不得少于9根。对灰土桩桩身强度有怀疑时,尚应检验消石灰于土的体积配合比。应抽样检验处理深度内桩间土的平均挤密系数n,检测探井

4、数不应少于总桩数的0.3%,且不少于3个。6、地基检验应在桩身强度满足试验载荷条件时,并宜在施工结束14c28d后进行,复合地基载荷试验数量不应少于总桩数的1%,且不应少于3点。二:编制依据1、地基处理施工平面图2、工程测量规范(GB50026-2016)3、建筑地基处理技术规范(JGJ79-2012)4、湿陷性黄土地区建筑规范(GB50025-2004);5、建筑地基基础工程施工质量验收(GB50202-2002);6、孔内深层强夯法技术规程7、质量保证手册(DKJ/TWD-01-1-2001);8、工程测量规范(GB500262007)及各桩基规范;9、施工现场临时用电安全技术规范(JGJ

5、46-2005);10、建筑机械使用安全技术规程(JGJ33-2001)11、建筑施工安全检查标准(JGJ59-2011)以及强制性条文;三:施工总体部署3.1 施工组织机构及人员配置3.1.1 施工组织机构整个项目的施工由企业保障系统监督实施,同时接受业主、监理、建设管理部门的指导,并在公司工程部领导下成立该工程的项目指挥部。项目指挥部设专项项目经理和以下的管理班组,统筹管理和技术配合,以确保实现本工程的各项施工目标。具体的组织机构如下:3.1.2施工现场人员配置项目MLJI上冈位姓名职责职称灰挤密桩地基处理工程项目经理赵志红工程全面负责一级建造师项目总工程师吕鑫负责工程所有技术工作工程师技

6、术总负责李昕负责本项目技术工作工程师施工员任国东现场施工管理、监督技术员质量员刘亚玮施工现场质量、安全生产管理助理工程师安全员赵志成负负责桩施工现场安全管理助理工程师材料员王普阳负责材料采购与后勤保障技术员桩基组长陈富负责桩施工现场管理和工人的协调钻探技师3.2施工主要机械设备及劳动力配置3.2.1施工主要机械施工机械设备一览表设备名称数量型号及技术数据合计P(KW)进场状态导杆式柴油打桩机2台柴油打桩锤DD32柴油打桩架JDJ40KW/380V合格装载机3台50装载机一台20装载机两台合格灰土过筛机1台18020KW/380V合格夯填机2台20KW合格3.2.2施工劳动力安排劳动力配备表工种

7、按工程施工阶段投入劳动力情况灰土挤密桩施工班长陈富施施人员陈自海叶秀宏代世春3.3施工前工作部署3. 3.1施工场地及环境安排根据地基处理设计图纸及总平面布置图,合理布置生活区域,合理选择材料堆放区域,并整理出工作布置图上报甲方。水电布置根据场地实际情况,将甲方提供电源和水源引至我方配电柜和水箱。并配置电表和水表。过路电缆及水管均加以埋设,确保安全。4. 3.2施工前准备工作项目经理部组织由设计院、甲方、监理和我施工单位进行图纸会审后,我项目部技术人员要把图纸进行编号,递交甲方、监理各1份。测量人员按建设单位提供的测量控制点进行放点,测量出各个主要桩位(主要是转角位桩)的中心点,并请业主单位复

8、核;清理现场,对影响现场施工的障碍物、市政管线和表面杂物,及时探明并报业主处理,为机械提供安全、可靠的施工工作面;(4)及时调运施工材料,做好物料的防水、保护工作;施工主材:所用材料及时报检,合格后才可使用,不合格材料严禁使用;(6)组织施工机械进场,安装调试,根据建筑场地实际情况布置施工机械。检查设备各部件性能,确保正常施工;依据相关规范要求,安全架设施工用水、电。四:施工技术措施该工程采用导杆式柴油打桩机成孔,石灰、土混合料拌和夯入孔中形成桩体。这种桩所用的灰土含水量可以得到有效控制,夯实所形成的灰土桩体高度密实,桩体强度较高,同时冲击成孔时挤密桩间土消除地基土湿陷。4.1施工前的基础开挖

9、根据现场实际情况测量,基坑周边应保证施工机械的正常作业面,因此基坑开挖时,需外扩出设计图纸外边桩L5-2m,方可满足施工要求。需先开挖至施工基底标高T.91m。4. 2桩位测量定点4. 2.1测量人员尽快熟悉有关工程设计图纸、资料及规程规范4. 2.2熟悉掌握业主所交的测量坐标控制点坐标和高程等书面资料,利用经纬仪,首先复核已给坐标控制点,其复测计算不得少于三次。实地放样,准确做好孔位标志。孔位放样经自检无误后,填报“测量放线报验单”,经监理抽检签字认可后,方可进行下一道工序。4. 2.3本工程的测量放线由测量工程师具体负责,统一进行布放,必须按测量有关规程规范进行,成孔实际位置原则上不应偏离

10、设计位置30mmo若遇复杂情况,孔位需补放时,测量组应及时补放、复核。5. 2.4有效地保护一切坐标控制点和其它有关标志,直到工程交工验收结束。1 .3施工机具的选定4 .3.1成孔机具的选定根据现场情况,本工程采用2台导杆式柴油打桩机,该设备施工效率高、成孔垂直度好。4.3.2夯填机具的确定根据本工程的特点,灰土夯填采用2台重锤式夯实机,落距不小于0.40.5米,一号机锤重32公斤,直径225mm,二号机锤重40公斤,直径285mmo4.3.3辅助工具辅助机具主要有计量仪、夯实机、铲车、拌合机等。4.4灰土挤密桩法工艺流程及施工工艺4.4.1工艺流程测放楼基轴线A测放桩位冲击成孔一桩孔验收拌

11、和灰土A夯实成桩一成桩养护。4.42施工工艺4. 5施工方法4.1.1 根据甲方给定坐标系,测放轴线,确定整片地基处理范围。4.1.2 测放桩位:按桩位布置图进行测放,插焊条,撒白灰点定位。4.1.3 5.3成孔工艺(1)、冲击成孔加固地基原理该机械主要是依靠冲击力将桩管打入地下挤密桩间土,而后依靠卷扬机吊拨形成钻孔。该工艺不仅挤密桩间土,使桩间土颗粒重新排列,孔隙比减小消除湿陷,而且桩柱体以较高的强度置换地基土达到了消除地基土湿陷性,提高地基土承载力的目的。(2)成桩步骤及技术措施、桩机就位反复调整桩机,使桩机准确就位,并保持机身(主塔)与地面垂直,垂直度偏差小于1%。、施工中每天由专人对桩位、桩数进行移交,并用不同的颜色标在图纸上。oO00oO来控制噪声,最大限度地降低噪声扰民。对于噪音和粉尘的扰民问题,我们将严格控制施工时间,合理安排好施工程序,并采取有效措施进行消声和除尘,保证施工中不产生扰民问题。
