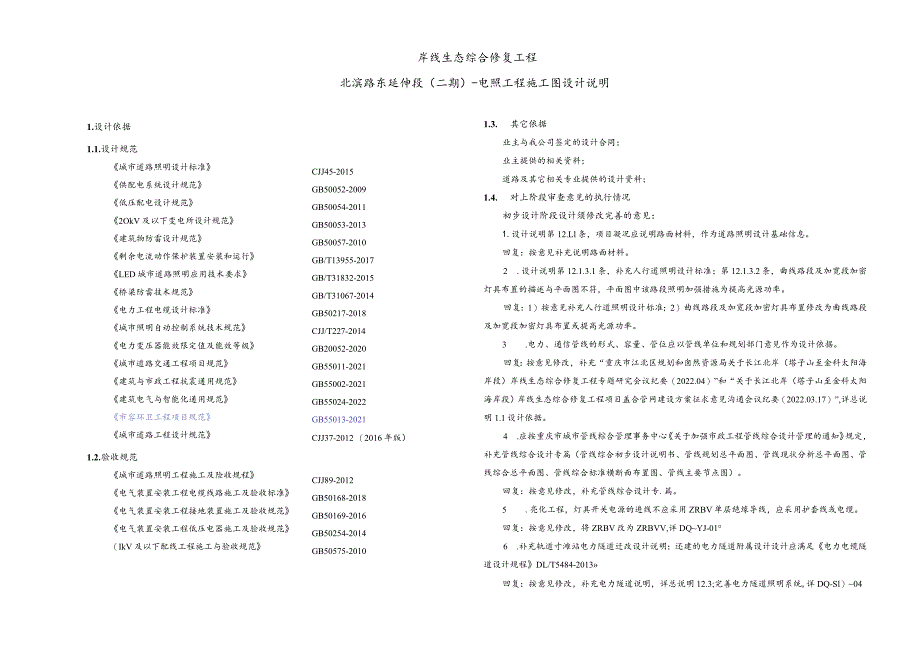

1、1.设计依据1.1.设计规范城市道路照明设计标准供配电系统设计规范低压配电设计规范2OkV及以下变电所设计规范建筑物防雷设计规范剩余电流动作保护装置安装和运行LED城市道路照明应用技术要求桥梁防雷技术规范电力工程电缆设计标准城市照明自动控制系统技术规范电力变压器能效限定值及能效等级城市道路交通工程项目规范建筑与市政工程抗震通用规范建筑电气与智能化通用规范市容环卫工程项目规范城市道路工程设计规范1.2.验收规范城市道路照明工程施工及险收规程电气装置安装工程电缆线路施工及验收标准 电气装置安装工程接地装置施工及验收规范电气装置安装工程低压电器施工及验收规范 （IkV及以下配线工程施工与验收规范CJ
2、J45-2015GB50052-2009GB50054-2011GB50053-2013GB50057-2010GB/T13955-2017GB/T31832-2015GB/T31067-2014GB50217-2018CJJ/T227-2014GB20052-2020GB55011-2021GB55002-2021GB55024-2022GB55013-2021CJJ37-2012 （2016 年版）CJJ89-2012GB50168-2018GB50169-2016GB50254-2014GB50575-2010岸线生态综合修复工程北滨路东延伸段（二期）-电照工程施工图设计说明1.3. 其
3、它依据业主与我公司签定的设计合同；业主提供的相关资料；道路及其它相关专业提供的设计资料；1.4. 对上阶段审查意见的执行情况初步设计阶段设计须修改完善的意见：1.设计说明第12.Ll条，项目凝况应说明路面材料，作为道路照明设计基础信息。回复：按意见补充说明路面材料。2 .设计说明第12.1.3.1条，补充人行道照明设计标准；第12.1.3.2条，曲线路段及加宽段加密灯具布置的描述与平面图不符，平面图中该路段照明加强措施为提高光源功率。回复：1）按意见补充人行道照明设计标准；2）曲线路段及加宽段加密灯具布置修改为曲线路段及加宽段加密灯具布置或提高光源功率。3 .电力、通信管线的形式、容量、管位应
4、以管线单位和规划部门意见作为设计依据。回复：按意见修改，补充“重庆市江北区规划和囱然资源局关于长江北岸（塔子山至金科太阳海岸段）岸线生态综合修复工程专题研究会议纪要（2022.04）”和“关于长江北岸（塔子山至金科太阳海岸段）岸线生态综合修复工程项目盖合管网建设方案征求意见沟通会议纪要（2022.03.17）”,详总说明1.1设计依据。4 .应按重庆市城市管线粽合管理事务中心关于加强市政工程管线综合设计管理的通知规定，补充管线综合设计专篇（管线综合初步设计说明书、管线规划总平面图、管线现状分析总平面图、管线综合总平面图、管线综合标准横断面布置图、管线主要节点图）。回复：按意见修改，补充管线综合

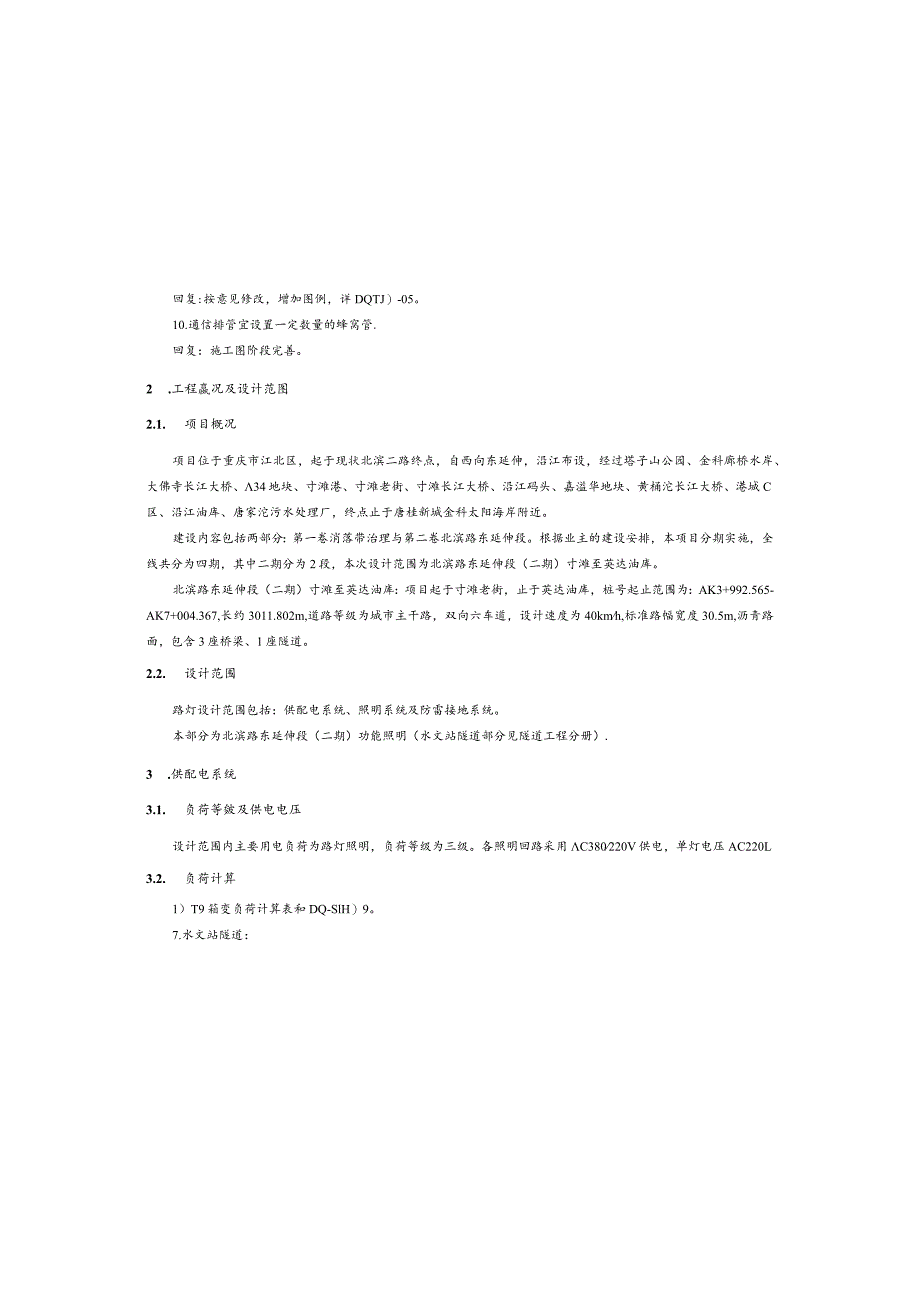

5、设计专.篇。5 .亮化工程，灯具开关电源的进线不应采用ZRBV单层绝缘导线，应采用护套线或电缆。回复：按意见修改，将ZRBV改为ZRBVV,详DQYJ-016 .补充轨道寸滩站电力隧道迁改设计说明；还建的电力隧道附属设计设计应满足电力电缆隧道设计规程DL/T5484-2013回复：按意见修改，补充电力隧道说明，详总说明12.3;完善电力隧道照明系统,详DQ-Sl）04回复:按意见修改，增加图例，详DQTJ）-05。10.通信排管宜设置一定数量的蜂窝管.回复：施工图阶段完善。2 .工程嬴况及设计范图2.1. 项目概况项目位于重庆市江北区，起于现状北滨二路终点，自西向东延伸，沿江布设，经过塔子山公
6、园、金科廊桥水岸、大佛寺长江大桥、34地块、寸滩港、寸滩老街、寸滩长江大桥、沿江码头、嘉溢华地块、黄桶沱长江大桥、港城C区、沿江油库、唐家沱污水处理厂，终点止于唐桂新城金科太阳海岸附近。建设内容包括两部分：第一卷消落带治理与第二卷北滨路东延伸段。根据业主的建设安排，本项目分期实施，全线共分为四期，其中二期分为2段，本次设计范围为北滨路东延伸段（二期）寸滩至英达油库。北滨路东延伸段（二期）寸滩至英达油库：项目起于寸滩老街，止于英达油库，桩号起止范围为：AK3+992.565-AK7+004.367,长约3011.802m,道路等级为城市主干路，双向六车道，设计速度为40kmh,标准路幅宽度30.

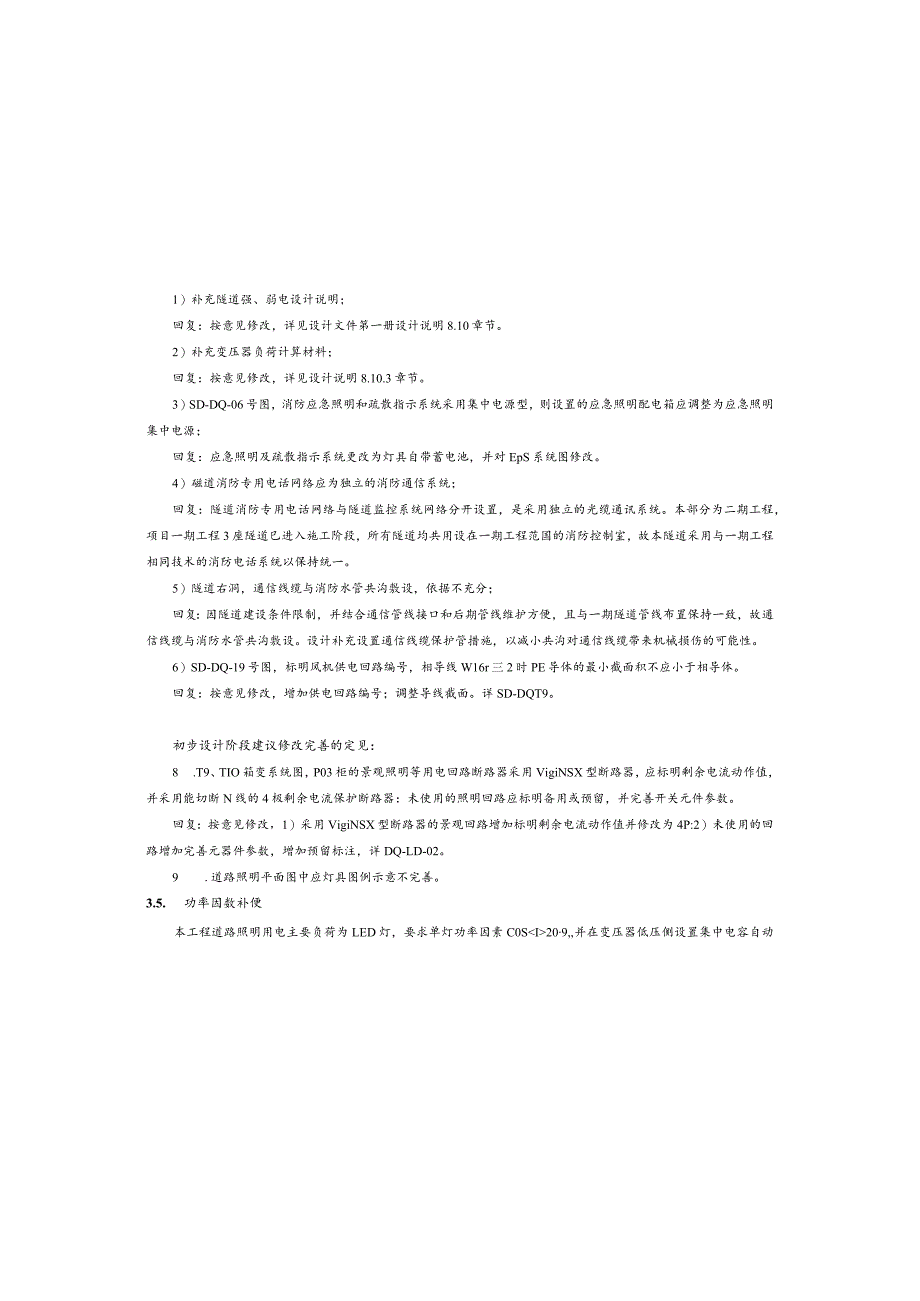

7、5m,沥青路面，包含3座桥梁、1座隧道。2.2. 设计范围路灯设计范围包括：供配电系统、照明系统及防雷接地系统。本部分为北滨路东延伸段（二期）功能照明（水文站隧道部分见隧道工程分册）.3 .供配电系统3.1. 负荷等皴及供电电压设计范围内主要用电负荷为路灯照明，负荷等级为三级。各照明回路采用C380220V供电，单灯电压AC220L3.2. 负荷计算1）T9箱变负荷计算表和DQ-SlH）9。7.水文站隧道：1）补充隧道强、弱电设计说明；回复：按意见修改，详见设计文件第一册设计说明8.10章节。2）补充变压器负荷计算材料；回复：按意见修改，详见设计说明8.10.3章节。3）SD-DQ-06号图，
8、消防应急照明和疏散指示系统采用集中电源型，则设置的应急照明配电箱应调整为应急照明集中电源；回复：应急照明及疏散指示系统更改为灯具自带蓄电池，并对EpS系统图修改。4）磁道消防专用电话网络应为独立的消防通信系统；回复：隧道消防专用电话网络与隧道监控系统网络分开设置，是采用独立的光缆通讯系统。本部分为二期工程，项目一期工程3座隧道巳进入施工阶段，所有隧道均共用设在一期工程范国的消防控制室，故本隧道采用与一期工程相同技术的消防电话系统以保持统一。5）隧道右洞，通信线缆与消防水管共沟敷设，依据不充分；回复：因隧道建设条件限制，并结合通信管线接口和后期管线维护方便，且与一期隧道管线布置保持一致，故通信线
9、缆与消防水管共沟敷设。设计补充设置通信线缆保护管措施，以减小共沟对通信线缆带来机械损伤的可能性。6）SD-DQ-19号图，标明风机供电回路编号，相导线W16r三2时PE导体的最小截面积不应小于相导体。回复：按意见修改，增加供电回路编号；调整导线截面。详SD-DQT9。初步设计阶段建议修改完善的定见：8 .T9、TIO箱变系统图，P03柜的景观照明等用电回路断路器采用VigiNSX型断路器，应标明剩余电流动作值，并采用能切断N线的4极剩余电流保护断路器：未使用的照明回路应标明备用或预留，并完善开关元件参数。回复：按意见修改，1）采用VigiNSX型断路器的景观回路增加标明剩余电流动作值并修改为4
10、P:2）未使用的回路增加完善元器件参数，增加预留标注，详DQ-LD-02。9 .道路照明平面图中应灯具图例示意不完善。3.5. 功率因数补便本工程道路照明用电主要负荷为LED灯，要求单灯功率因素C0S209,并在变压器低压侧设置集中电容自动补偿方式为补充，要求补偿后功率因素COS20.95。3.6. 电能计量由箱变统一计量。4.照明系院4.1. 主要设计标准和参数根据城市道路照明设计标准(CJJ45-2015),道路部分照明参数计算如下:表一：位置道路等级平均亮度1.av,cd亮度总均匀度UO平均照度Eav,Lx照度均匀度UE亮度纵向均匀度UL规范计算规范计算规范计算规范计算规范计算北滨路东延
11、伸段主干路2.02.40.40.5530380.40.520.70.8人行道1520主干路交汇区3.550500.40.52人行及非机动车道照明眩光限值：灯具在N70、N80、N90和N95角方向上的光强分别不得超过500cd10001100Cd/1000InkIOCd/1000Im和lcd10001m0以上角度为灯具在安装就位后与其向下垂直轴形成的指定角度。交叉口限制眩光值：在驾驶员观看灯具的方位角上，灯具在90和80高度角方向上的光强分别不得超过IoCd/1000Im和30cd10001mo表二：位置功率密度LPD,Wm-眩光Tl(%)环境比SR规范I计算节能比例规范计算规范计算北滨路东延
12、伸段1.00.6931%10%8%0.50.634.2.照明布置方式本道路仅设计功能照明。采用高15m玉兰灯配240W+3x30WLED光源沿道路双侧对称布置,直线标准段灯杆间距最大为35m,路灯距路绿石0.85/1.0米(详标准断面)，曲线路段(R1000m)及加宽段加密布置或提高光源功率。序号名称单位数量备注1总设备容量kW132.01照明kW32.01预留负荷kW1002总计算负荷kVA138.733需要系数Kx14功率因数补偿前平均功率因数Cos10.89补偿后平均功率因数Cos20.955静电电容器总容量kvar406安装变压器台1200kVA7负荷率69%2）TlO箱变负荷计算表序
13、号名称单位数量备注1总设备容量kW161.97照明kW61.97预留负荷kW1002总计算负荷kVA170.283需要系数Kx14功率因数补偿前平均功率因数Cos10.89补偿后平均功率因数Cos20.955静电电容器总容量kvar606安装变压器台1250kVA7负荷率68%3.3.供电电源及变压辱选择在北滨路东延伸段（二期）桩号AK4+700附近设置一台容量均为200kV的路灯箱变.AK6+270附近各设置一台容量均为25OkVA的路灯箱变。箱变防护等级不低于IP54,供本期道路及相邻道路照明等用电，电源进线由业主协调解决。3.4.供电半径及电压降计算低压出线供电半径控制在890m以内，照
14、明灯具端电压应为额定电压的90%105%。d、杆体宜具备防粘贴功能，防粘贴区域不低于25m.e、杆体热浸锌防腐应符合GB/T13912-2020的规定，热浸镀铝应符合GB/T18592-2001的规定，喷漆应符合QB1551T992的规定，喷塑应符合JG/T495-2016的规定。f、杆体及外挂部件的抗风能力应根据GB50009-2012中第8章的规定进行设计，杆体及外挂部件的抗风能力应不低于12级大风。g、底座、杆体、悬臂、设备及其连接配件等在风压组合值作用下的最大应力，应小于材3）景观照明灯具的上射光通比的限值不应超过61555（）13-2021表7.0.2-1的规定，即按W25%控制。4）室外灯具的接线盒，其防护等级应与灯具的防护等级相同，且盒内导线接头应做防水绝处理.5）光源选择：选用LED光源，单灯功
