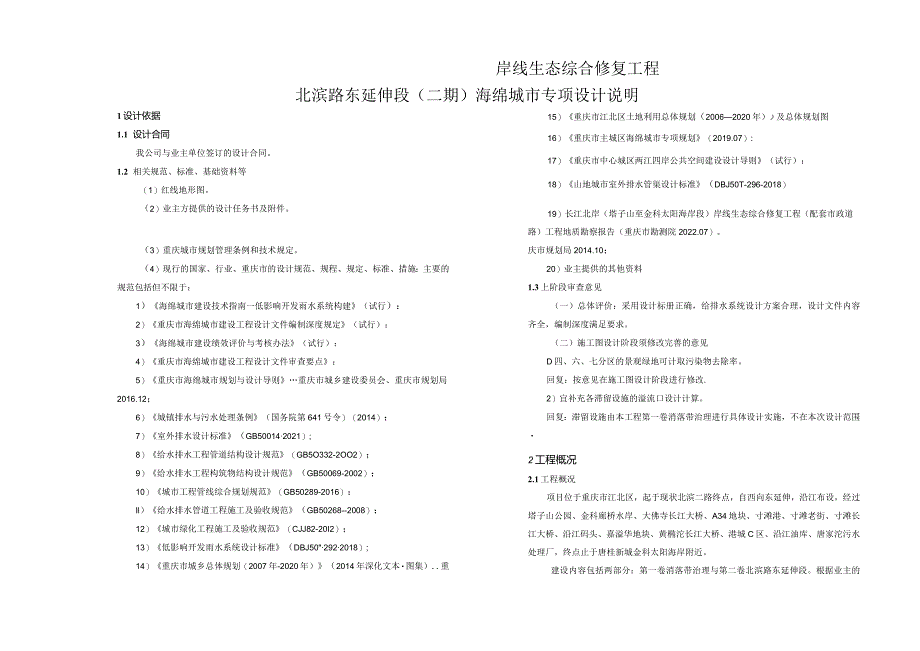

1、1设计依据1.1 设计合同我公司与业主单位签订的设计合同。1.2 相关规范、标准、基础资料等（1）红线地形图。（2）业主方提供的设计任务书及附件。岸线生态综合修复工程北滨路东延伸段（二期）海绵城市专项设计说明15）重庆市江北区土地利用总体规划（20062020年）及总体规划图16）重庆市主城区海绵城市专项规划（2019.07）:17）重庆市中心城区两江四岸公共空间建设设计导则（试行）：18）山地城市室外排水管渠设计标准（DBJ50T-296-2018）19）长江北岸（塔子山至金科太阳海岸段）岸线生态综合修复工程（配套市政道路）工程地质勘察报告（重庆市勘测院2022.07）。（3）重庆城市规划管
2、理条例和技术规定。（4）现行的国家、行业、重庆市的设计规范、规程、规定、标准、措施：主要的规范包括但不限于：1）海绵城市建设技术指南一低影响开发雨水系统构建（试行）：2）重庆市海绵城市建设工程设计文件编制深度规定（试行）：3）海绵城市建设绩效评价与考核办法（试行）：4）重庆市海绵城市建设工程设计文件审查要点：5）重庆市海绵城市规划与设计导则重庆市城乡建设委员会、重庆市规划局2016.12；6）城镇排水与污水处理条例（国务院第641号令）（2014）：7）室外排水设计标准（GB500142021）;8）给水排水工程管道结构设计规范（GB5O332-2OO2）；9）给水排水工程构筑物结构设计规范（
3、GB50069-2002）；10）城市工程管线综合规划规范（GB50289-2016）：Il）给水排水管道工程施工及验收规范（GB50268-2008）；12）城市绿化工程施工及验收规范（CJJ82-20I2）；13）低影响开发雨水系统设计标准（DBJ502922018）;14）重庆市城乡总体规划（2007年-2020年）（2014年深化文本图集）.重庆市规划局2014.10；20）业主提供的其他资料1.3上阶段审查意见（一）总体评价：采用设计标册正确，给排水系统设计方案合理，设计文件内容齐全，编制深度满足要求。（二）施工图设计阶段须修改完善的意见D四、六、七分区的景观绿地可计取污染物去除率。
4、回复：按意见在施工图设计阶段进行修改.2）宜补充各滞留设施的溢流口设计计算。回复：滞留设施由本工程第一卷消落带治理进行具体设计实施，不在本次设计范围2工程概况2.1工程概况项目位于重庆市江北区，起于现状北滨二路终点，自西向东延伸，沿江布设，经过塔子山公园、金科廊桥水岸、大佛寺长江大桥、A34地块、寸滩港、寸滩老街、寸滩长江大桥、沿江码头、嘉溢华地块、黄椭沱长江大桥、港城C区、沿江油库、唐家沱污水处理厂，终点止于唐桂新城金科太阳海岸附近。建设内容包括两部分：第一卷消落带治理与第二卷北滨路东延伸段。根据业主的建设安排，本项目分期实施，全线共分为四期，其中二期分为两个标段，本次设计范围为二期一标段。

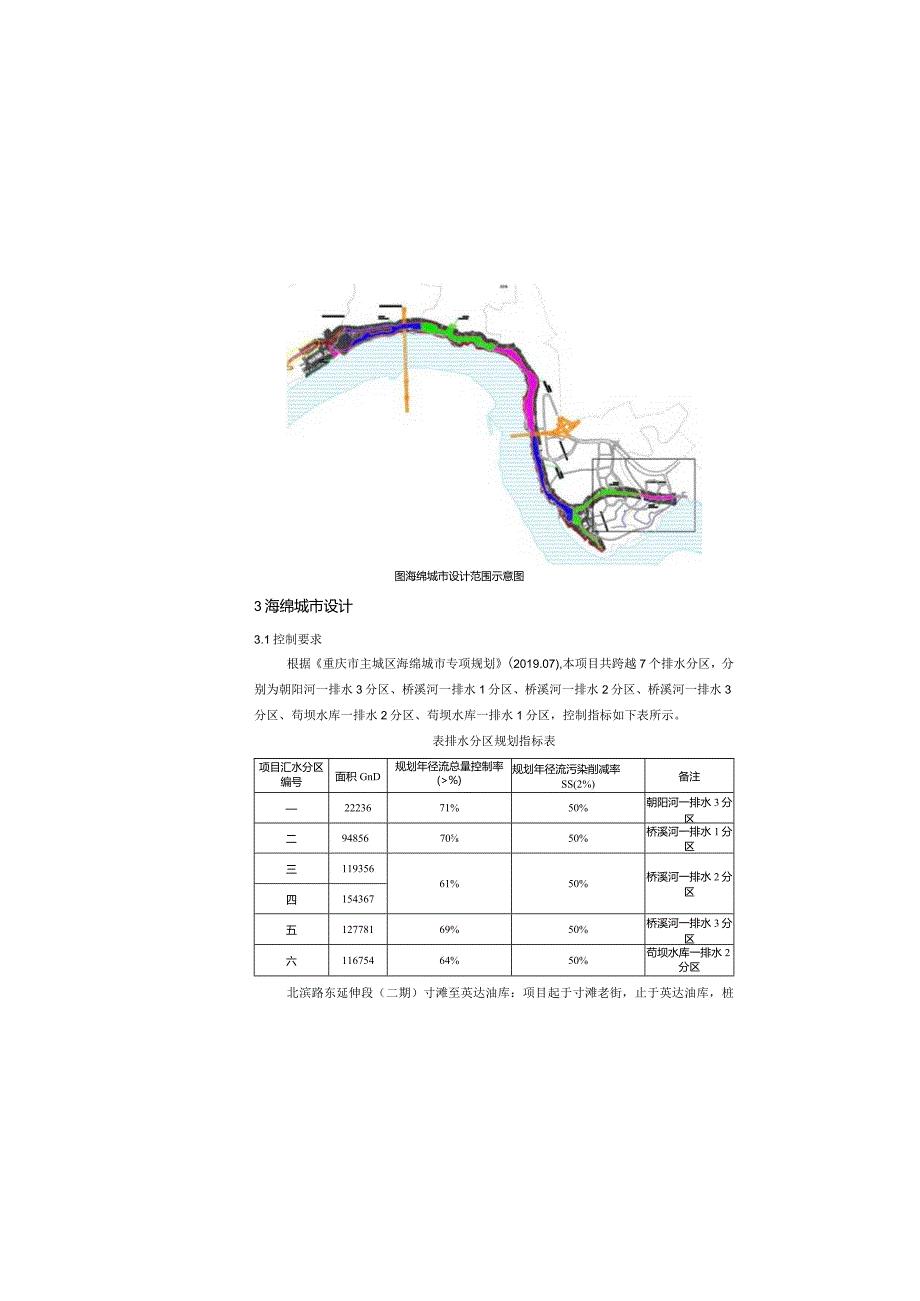

5、图海绵城市设计范围示意图3海绵城市设计3.1控制要求根据重庆市主城区海绵城市专项规划(2019.07),本项目共跨越7个排水分区，分别为朝阳河一排水3分区、桥溪河一排水1分区、桥溪河一排水2分区、桥溪河一排水3分区、苟坝水库一排水2分区、苟坝水库一排水1分区，控制指标如下表所示。表排水分区规划指标表项目汇水分区编号面积GnD规划年径流总量控制率(%)规划年径流污染削减率SS(2%)备注2223671%50%朝阳河一排水3分区二948567050%桥溪河一排水1分区三11935661%50%桥溪河一排水2分区四154367五12778169%50%桥溪河一排水3分区六11675464%50%苟坝
6、水库一排水2分区北滨路东延伸段（二期）寸滩至英达油库：项目起于寸滩老街，止于英达油库，桩号起止范围为：AK3+992.565-AK7+004.367,长约3011.802m,道路等级为城市主干路，双向六车道，设计速度为40kmh,标准路幅宽度30.5m,包含3座桥梁、1座隧道。2.2设计范围本工程建设内容如上所述分为道路部分和消落带部分。本次设计内容为北滨路东延伸段道路工程的低影响开发（LID）设计。但因道路范围主要以桥梁、隧道及结构为主，路基段占比较少，并且路基段人行道宽度有限，仅部分段落人行道采用透水铺装海绵措施。若单独考虑道路范围LID设计，其年径流总量控制率及径流污染物削减率不能满足上
7、会规划要求。因此，本次设计计算年径流总量控制率及径流污染物削减率时考虑将消落带范围一并纳入，以满足上位海绵规划要求。消落带海绵城市设计范围为175.00水位线以上用地范围，175.00水位线以下范围受季节性水淹影响不在本次海绵城市设计范围内：北滨路东延伸段道路工程海绵城市的设计范围确定为道路和桥梁部分，隧道部分未影响原始下垫面，故不在本次海绵城市设计范围内。本工程消落带设计正在同步进行，具体LID设计由消落带部分考虑。本次道路工程LID设计仅利用消落带部分建设指标用于计算年径流总量控制率及径流污染物削减率，最终以消落带设计部分为准。海绵城市设计控制指标计算按除一期外剩余全段计算.绿地部分手泮雨
8、水口活力道最视手力及HU帙Mj人行道硬Mi路面嫌化带雨水竹网南水明越法雨水溢流自然径流fl然径流1日然径流IJrI-H长江I图系统设计流程图3.3 道路海绵设计道路工程LID系统包括生物滞留带设施、渗水路面（人行道）、透水树池、雨水管网、污水管网等。低影响开发设施往往具有补充地下水、集蓄利用、削减峰值流量及净化雨水等多个功能。市政道路建设较为常用的有生物滞留带、植草沟、渗管和透水铺装等相关海绵措施。表低影响开发设施比选一览表单项设施功能控制目标处置方式经济性污染物去除率（以SS计，%）观果景效集蓄利用雨水补充地削减峰值流量净化雨水转输径流总量径流e径流污染分散相对番建造费用维护费用透水破铺装O
9、O低低80-90透水水泥混凝土OOO高180-90透水沥青混凝土OOOO高中80-90绿色屋顶OOO高中70-80好下沉式绿地OO低低一般简易型生物滞留设施OO低低好史杂型生物滞留设施OO中代70-95好七924963%50%苛坝水库一排水1分区根据氐影响开发雨水系统设计标准DBJ50T-292-2018,江北区参考渝北区降雨资料年径流总量控制率对应降雨量取值为：表年径流总量控制率对应降雨量表序号年径流总量控制率PT（%）设计降雨量H（mm）150%9255%10.7360%12.7465%15.3570%18.1675%21.9780%26.8885%33.4990%43.83.2设计目标及
10、设计原则一、设计目标1）道路LlD设施的主要是以渗透、滞留、净化城市道路径流雨水为主要功能：2）在道路路幅分配满足条件时设置相关LlD设施对道路路幅范围内初期雨水进行净化；3）在道路路幅分配满足条件时设置相关LlD设施延缓雨峰，满足年有效径流总量控制率的缓排指标；4）在道路路幅分配不满足设置生物滞留带、植草沟等相关LID设施时，应将人行道全幅采取透水砖铺装。二、设计原则（2） （1）以项目建设特征作为设计基本条件，进行因地制宜的低影响开发设计，选用合适的LlD设施，使其与景观及周围环境有机的结合。（3） 1.lD工程系统的布局与排水管网系统有机协调。（3）本项目主要控制年径流污染控制、年径流总
11、量控制等目标.系统设计流程图如下。港管保O截污净化技术植被冲带初期雨水弃流设施O人工土壤渗港O主：宜选用可选用。不宜选用。本次设计的道路路基段（AK5+030AK5+460,AK6+6-AK9+490）标准路幅分配为：2.5m（人行道）+1IIn（车行道）+“111（车行道）+61（人行道）=30.5m经综合比选，本次设计路基段选用人行道透水砖铺装LlD设施。3.4 海绵城市设施设计一、需求分析（I）区域下垫面解析表下垫面分析一览表汇水分区分区总面积面积占比（%）边坡绿化桥面硬质路面现质人0景观缘化透水人行道Sl222363%1407015821018033205S29485615%50463
12、030685872949790S311935619%7194503388795463038940S415436724%100924038495968452640S512778120%83984031571878434420S611675418%93229018804354911720S792491%924900000总计644599100%411201016926340292196984145（2）设计目标保证项目用地范围加权平均年径流总量控制率满足各个排水分区上位规划的要求。保证项目用地范围加权平均年径流污染物削减率满足各个排水分区上位规划的要求。二、场地竖向分析及排水现状分析（1）场地竖向高程、雨水管网、汇水分区整个场地北高南低，地面标高1932O8m,相对高差约15m,整体上呈现浑圆状中深丘与宽缓沟槽相间分布的特征。拟建道路片区现状地形主要为冲沟及山体，现状雨水主要通过现状冲沟最终汇入长江。（2）雨水管网设置海透塘OO中中70-80.般港井O0低低湿塘O0中50-80好雨水湿地O0高中50-80好蓄水池O0高中80-90雨水罐O0.低低80-90调节塘OO00X高中一般
