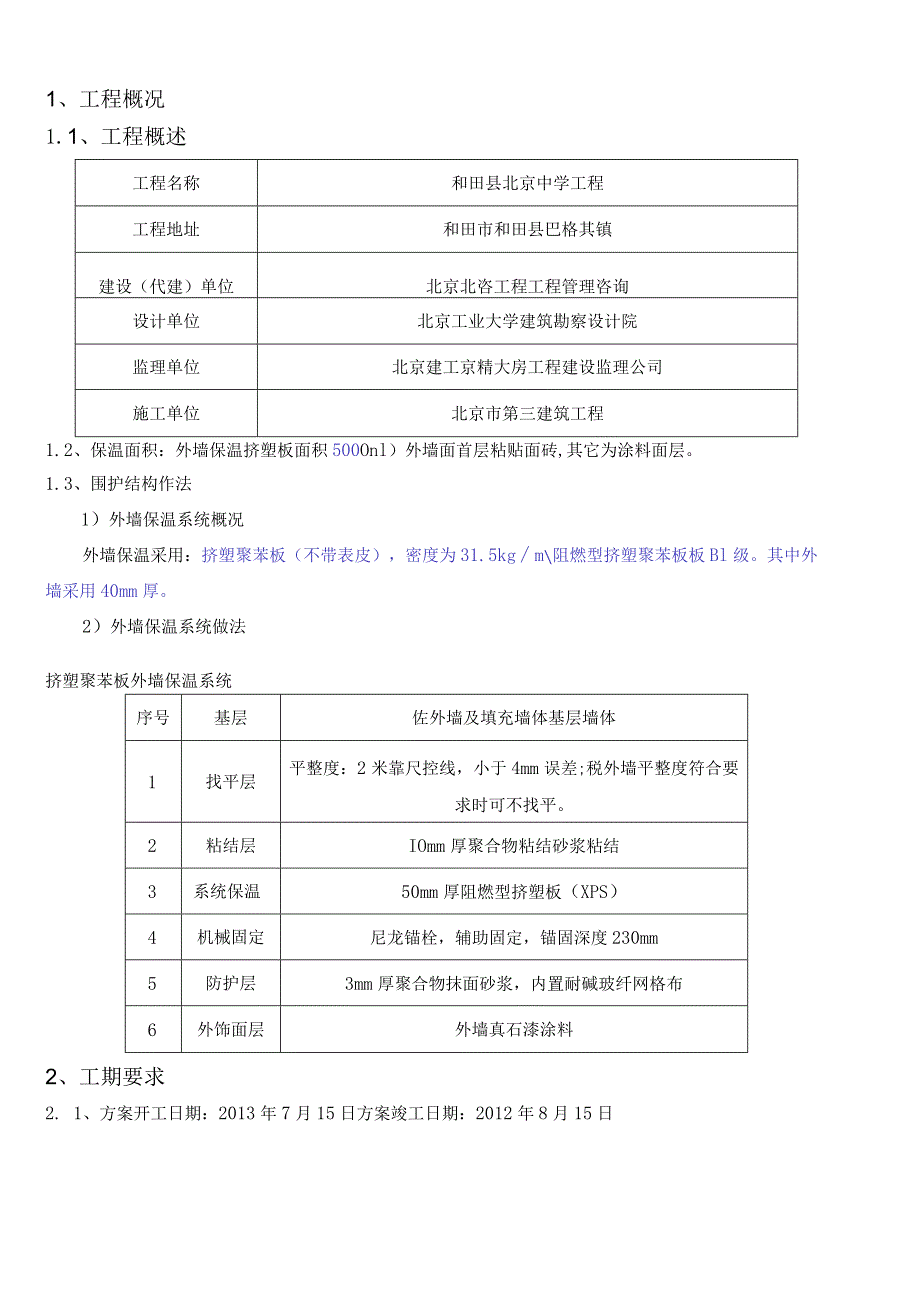

1、1、工程概况1.1、工程概述工程名称和田县北京中学工程工程地址和田市和田县巴格其镇建设（代建）单位北京北咨工程工程管理咨询设计单位北京工业大学建筑勘察设计院监理单位北京建工京精大房工程建设监理公司施工单位北京市第三建筑工程1.2、保温面积：外墙保温挤塑板面积500Onl）外墙面首层粘贴面砖,其它为涂料面层。1.3、围护结构作法1）外墙保温系统概况外墙保温采用：挤塑聚苯板（不带表皮），密度为31.5kgm阻燃型挤塑聚苯板板Bl级。其中外墙采用40mm厚。2）外墙保温系统做法挤塑聚苯板外墙保温系统序号基层佐外墙及填充墙体基层墙体1找平层平整度：2米靠尺控线，小于4mm误差;税外墙平整度符合要求时可

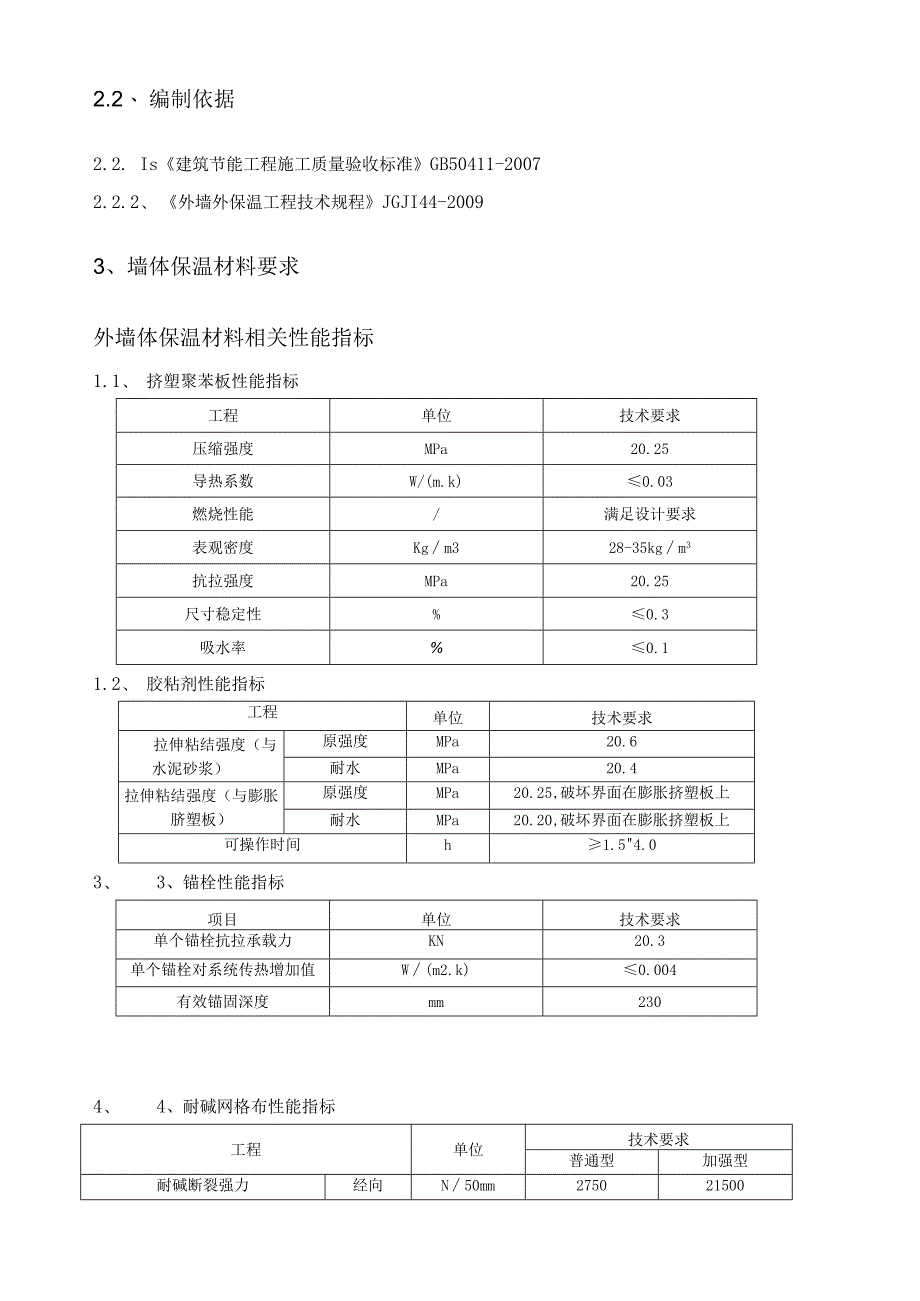

2、不找平。2粘结层IOmm厚聚合物粘结砂浆粘结3系统保温50mm厚阻燃型挤塑板（XPS）4机械固定尼龙锚栓，辅助固定，锚固深度230mm5防护层3mm厚聚合物抹面砂浆，内置耐碱玻纤网格布6外饰面层外墙真石漆涂料2、工期要求2. 1、方案开工日期：2013年7月15日方案竣工日期：2012年8月15日2.2、 编制依据2.2. Is建筑节能工程施工质量验收标准GB50411-20072.2.2、 外墙外保温工程技术规程JGJI44-20093、墙体保温材料要求外墙体保温材料相关性能指标1.1、 挤塑聚苯板性能指标工程单位技术要求压缩强度MPa20.25导热系数W/(m.k)0.03燃烧性能/满足设
3、计要求表观密度Kgm328-35kgm3抗拉强度MPa20.25尺寸稳定性%0.3吸水率%0.11.2、 胶粘剂性能指标工程单位技术要求拉伸粘结强度（与水泥砂浆）原强度MPa20.6耐水MPa20.4拉伸粘结强度（与膨胀脐塑板）原强度MPa20.25,破坏界面在膨胀挤塑板上耐水MPa20.20,破坏界面在膨胀挤塑板上可操作时间h1.54.03、 3、锚栓性能指标项目单位技术要求单个锚栓抗拉承载力KN20.3单个锚栓对系统传热增加值W(m2.k)0.004有效锚固深度mm2304、 4、耐碱网格布性能指标工程单位技术要求普通型加强型耐碱断裂强力经向N50mm275021500纬向27501500

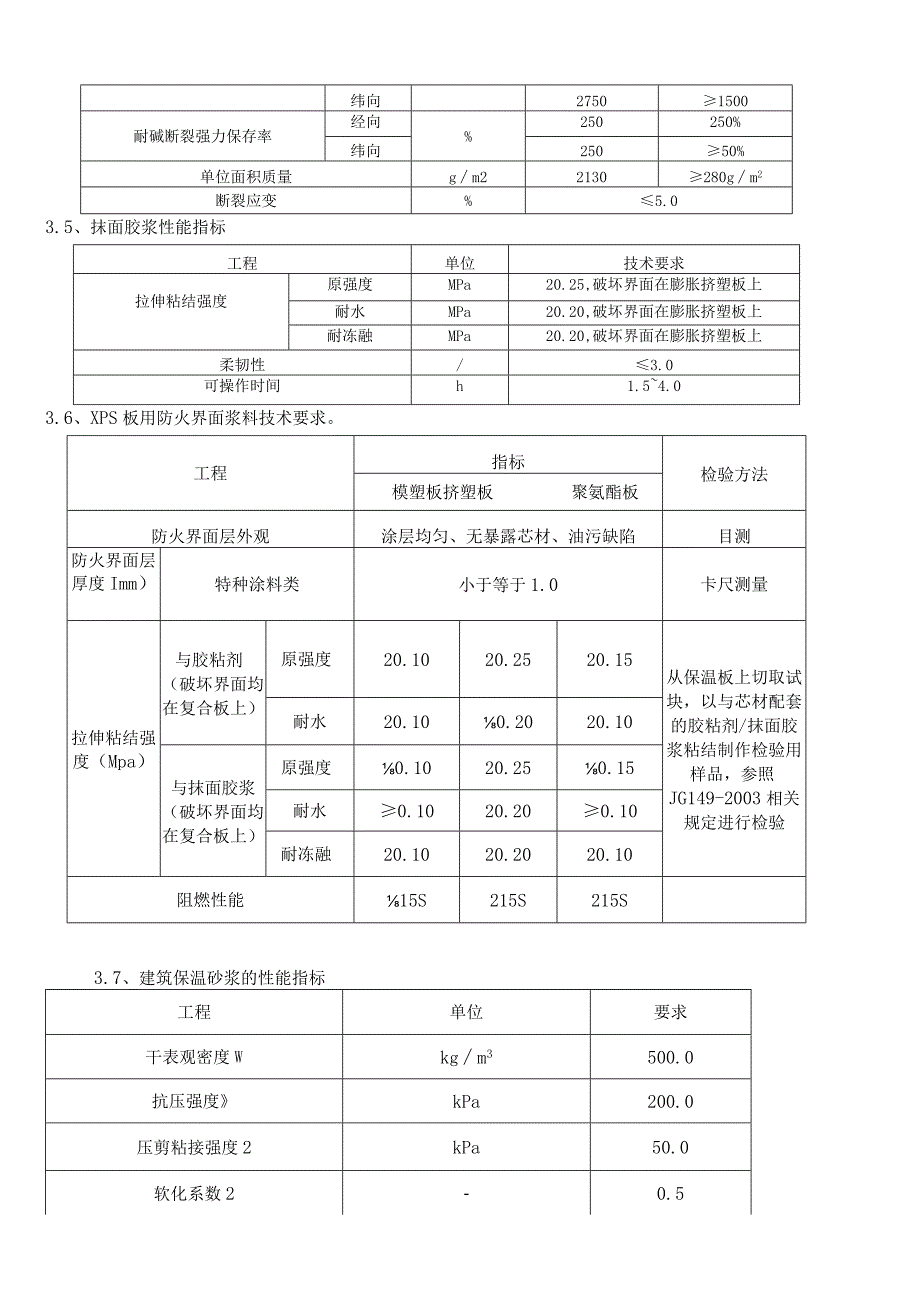

4、耐碱断裂强力保存率经向%250250%纬向25050%单位面积质量gm22130280gm2断裂应变%5.03.5、抹面胶浆性能指标工程单位技术要求拉伸粘结强度原强度MPa20.25,破坏界面在膨胀挤塑板上耐水MPa20.20,破坏界面在膨胀挤塑板上耐冻融MPa20.20,破坏界面在膨胀挤塑板上柔韧性/3.0可操作时间h1.54.03.6、XPS板用防火界面浆料技术要求。工程指标检验方法模塑板挤塑板聚氨酯板防火界面层外观涂层均匀、无暴露芯材、油污缺陷目测防火界面层厚度Imm）特种涂料类小于等于1.0卡尺测量拉伸粘结强度（Mpa）与胶粘剂（破坏界面均在复合板上）原强度20.1020.2520.1
5、5从保温板上切取试块，以与芯材配套的胶粘剂/抹面胶浆粘结制作检验用样品，参照JG149-2003相关规定进行检验耐水20.100.2020.10与抹面胶浆（破坏界面均在复合板上）原强度0.1020.250.15耐水0.1020.200.10耐冻融20.1020.2020.10阻燃性能15S215S215S3.7、建筑保温砂浆的性能指标工程单位要求干表观密度Wkgm3500.0抗压强度kPa200.0压剪粘接强度2kPa50.0软化系数2-0.5当量导热系数w/mK0.030线性收缩率（%0.30燃烧性能级A4、外保温施工方案4.1、根本要求4.1.1、施工环境要求作业时环境温度不应低于5,风力
6、不应大于5级，风速不宜大于IOms,严禁雨天施工，施工时提前查看24h天气预报，防止胶粘剂终凝前天气突然变冷影响粘结质量。4.2、建筑物及基层墙体要求4.2.1除实体混凝土墙体外，填充墙体外面抹1：3水泥砂浆找平层。外墙找平层外表枯燥、洁净，强度、平整度、垂直度达以标准验收要求。4.2.2将外墙外保温施工的碎基体外表的杂物清理干净，不得有污迹、灰尘、油污或脂肪类物质。空鼓开裂处剔凿后修补平整、铲除凸出物，使基体外表尺寸偏差符合下表规定项次工程允许偏差（mm）检查方法1外表平整度4用2m靠尺和楔形塞尺检查2垂直度每层5用2m托线板检查全高H1000,且不大于20用经纬仪或吊线和钢尺检查3阴阳角垂
7、直度4用2m托线板检查4.2.3外墙上的螺栓孔或其它孔洞用防水砂浆封堵（洞口较大处用细石碎填实）。4.2.4伸出外墙面上的雨水管卡、预埋件、支架和设备穿墙管安装到位，并留出外墙保温层的厚度，并做必要的防锈及防水处理。4.2.5门窗边框（不带附框）与墙体连接处预留出保温层的厚度，窗框安装完毕，窗框与墙体之间的缝隙用聚氨酯发泡填塞严密，做好窗框的保护。4. 2.6保温施工前对建筑物及墙面进行主体结构验收，验收合格前方可进行外保温施工。4.3、 施工准备4. 3.1材料准备施工前按照本工程的技术要求，进场前应提供系统组成材料的出厂检验报告、产品型式检验报告。5. 3.2材料机具准备1. 3.2.1、
8、外墙外保温工程所用材料，按设计要求选用，并符合国家和陕西省相关标准的要求。材料进入现场生产厂家必须提供法定检测报告及出厂合格证，产品包装完好。外墙保温材料主要有：挤塑板50mm厚（不带表皮），界面剂刷在和墙体粘接的那一面。聚合物粘结胶、聚合物抹面专用胶、耐碱网格布、锚栓（8*120）、胶粉聚苯颗粒等。材料方案管理工程开工前，向材料部门提出一次性方案，作为供给备料依据；在施工中，根据工程师变更及调整的施工进度，及时向材料部门提出调整供料方案，作为动态供料的依据；按施工进度对材料方案的执行情况进行检查，不断改良材料供给。材料进场验收所有的材料均提前进场，进场时加强检查验收，严把质量关，材料进场后做
9、好材料的标识工作，防止不合格材料用到工程中。为了把住材料的质量和数量，在材料进场时必须根据时料方案、送料凭证、质量保证书或产品合格证以及厂家检验报告进行材料的质量和数量验收；验收工作按质量验收标准和计量检测规定进行；验收内容包括品种、规格、型号、质量、数量以及材料说明书的技术参数是否到达工艺规程的指标；验收要做好记录、办理验收手续；对不合格方案要求或质量不合格的材料应拒绝验收。对进入现场的产品做好台帐，并与监理随机抽检。同一规格产品，同一批次进厂的XPS板100m3为一批，聚合物粘结胶（液状）20T一批，聚合物抹面专用胶液状）3桶一批，网格布500（2为一批，锚栓专用1万个一批。材料的储存与保
10、管进库的材料应验收入库，建立台帐；现场的材料必须做好防火、防盗、防雨、防质变、防损坏等保护设施；现场放置足够的消防灭火器和自来水，用防火布苫盖防止下雨，施工现场材料的放置要按总包方的平面堆放规定堆放，做到位置正确、保管处置适当、符合堆放保管制度；要日清、月结、定期盘点、帐实相符，确实掌握材料库存，保证施工质量。材料使用监督所有工程使用材料必须经现场（监理、总包）抽检合格前方可使用。施工过程中全过程对原材料的质量状态进行控制，发现有异常状况或对原材料质量有疑心，立即停止使用、取样复试，并对已使用该材料的部位进行标识，根据试验结果采取相应措施。检查是监督的手段，检查要做到情况有记录、原因有分析、责
11、任有明确、处理有结果。4. 3.2.2、主要施工工具搅拌工具：电动搅拌机、搅拌器、拌料桶、运料桶、水桶；切割工具：电阻丝切割器或美工刀、剪刀；抹灰工具：托板、平头抹子、锯齿抹子（银刀）、灰铲；计量工具：磅秤检测工具：2米靠尺、线坠；辅助工具：扫帚、抹布、白线、透明胶带、墨斗、木锤；选用工具：导轨式爬架（有独立的平安方案）、冲击钻、钻头、手锤。施工人员准备施工队伍提前进场，进场后对其进行平安教育及技术交底，必要时由管理人员进行示范操作，保证技术交底的内容贯彻到作业者。严格落实持证上岗制度，检查操作工人的上岗证，通过操作工人的持证上岗率来促进外墙保温的施工质量。根据本工程的特点，为保证工期，外墙保
12、温投入充足的劳动力，15人，各个立面同时展开施工，并且考虑季节性因素对劳动力资源的不利影响，提前采取有效的补救措施。技术准备参加施工的有关人员，认真学习与外墙保温相关的国家标准和陕西省地方标准，根据标准和标准的要求进行施工。参加施工的有关人员，认真熟悉施工图纸，并对图纸中所存在的问题及时与设计人员沟通解决。根据施工图纸及图集的要求绘制节点，并向操作人员进行书面交底。（图附后）根据本工程的特点及时编制施工技术交底、措施并办理好审批手续，并将技术交底、措施向操作工人进行书面交底。组织培训施工人员熟练掌握外墙外保温的施工技能，并进行岗前培训，组织施工人员看外墙保温施工示范操作。5、挤塑聚苯板外墙外保
13、温系统施工步骤及要求5. 1、施工程序外墙外保温施工，贴板从下往上，打磨、贴网、抹面层从上往下，常温施工时流水间隔24小时以上。具体工艺流程（如下列图所示）：6. 2.1保温板的布置和粘贴步骤一聚合物粘接专用砂浆的配制7. 重配比：聚合物粘结砂浆是单组份外保温系统水与聚合物干粉砂浆，按照要求1（水）：4（干粉砂浆）的重量比进行配制搅拌而成。首先将水倒入搅拌桶内，然后将干粉按比例投放进行混合搅拌。搅拌时间：搅拌时间按规定要求5分钟以上，假设感觉粘结稠度过高，可以参加少量聚合物胶粘剂乳液进行调和。由专业人员负责聚合物柔性粘结砂浆的配制工作。聚合物粘接浆料随用随搅，搅好的聚合物砂浆必须在2h内用完，
14、超于2h后不得再加聚合物胶粘剂乳液调和使用。质量自检：经验观察搅拌好粘结剂均匀、状态良好、新鲜、稠度适宜。步骤二保温板上布胶1）网格布翻包：在外墙的细部处理部位，如檐口、勒脚、门窗孔洞边的保温板上需预粘贴窗幅网格布，其宽度约15Omnb翻包局部宽度约100mmo质量自检：经验检网格布翻包标准，符合要求。2）保温板粘结方式采用条粘法，以保证有效粘结面积不小于板面积的40%。在挤塑板面长向边开始涂抹粘结剂宽100mm；间距100mrn,在涂抹第二道粘结剂，依次进行。涂好整块板后立即将保温板贴在墙面上，动作要迅速，以防止粘结剂结皮而失去粘结作用。粘贴时应轻柔、均匀挤压，并随时用托线板检验垂直平整，每贴完一块板，应及时去除挤出的粘结剂。保温板粘贴在墙上后，立即使用2米靠尺轻轻敲打、挤压板面，以保证板面平整度符合要求且粘结牢固。到达：板与板间挤紧，不得有缝（缝宽W3mm）,在碰头缝除处不可涂抹粘结剂。每粘贴完一
