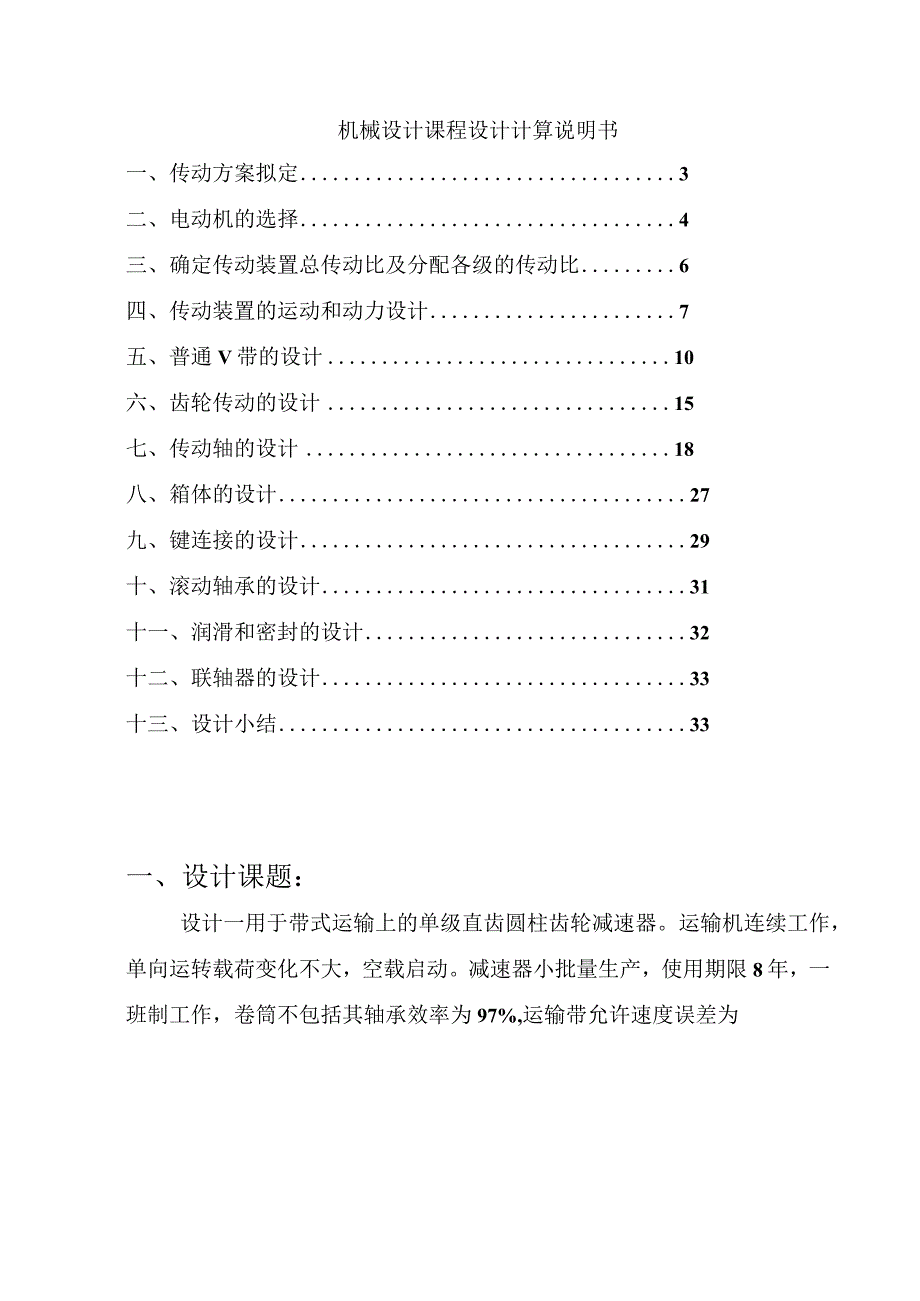

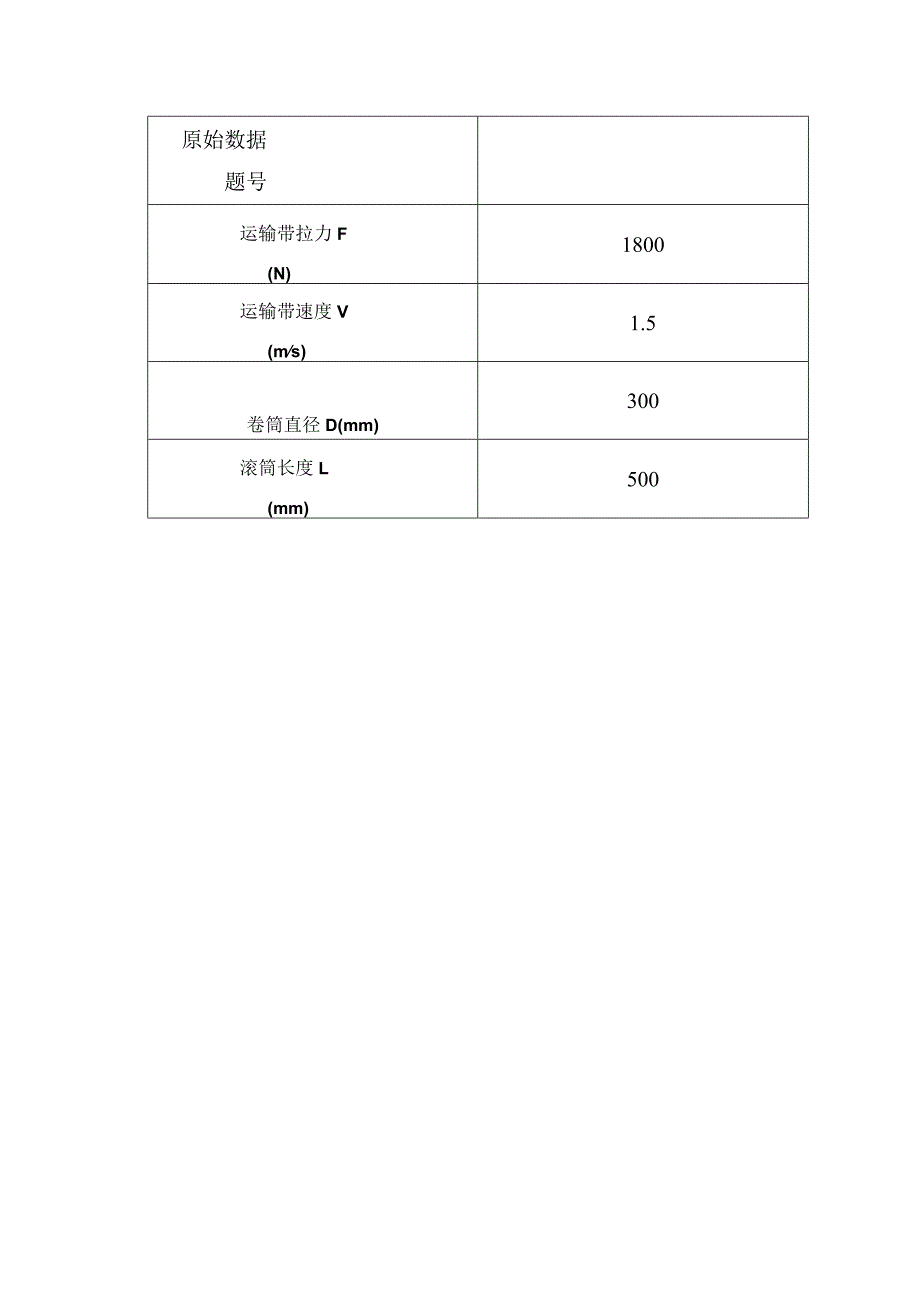

1、机械设计课程设计计算说明书一、传动方案拟定3二、电动机的选择4三、确定传动装置总传动比及分配各级的传动比6四、传动装置的运动和动力设计7五、普通V带的设计10六、齿轮传动的设计15七、传动轴的设计18八、箱体的设计27九、键连接的设计29十、滚动轴承的设计31十一、润滑和密封的设计32十二、联轴器的设计33十三、设计小结33一、设计课题:设计一用于带式运输上的单级直齿圆柱齿轮减速器。运输机连续工作,单向运转载荷变化不大,空载启动。减速器小批量生产,使用期限8年,一班制工作,卷筒不包括其轴承效率为97%,运输带允许速度误差为原始数据题号运输带拉力F(N)1800运输带速度V(ms)1.5卷筒直径

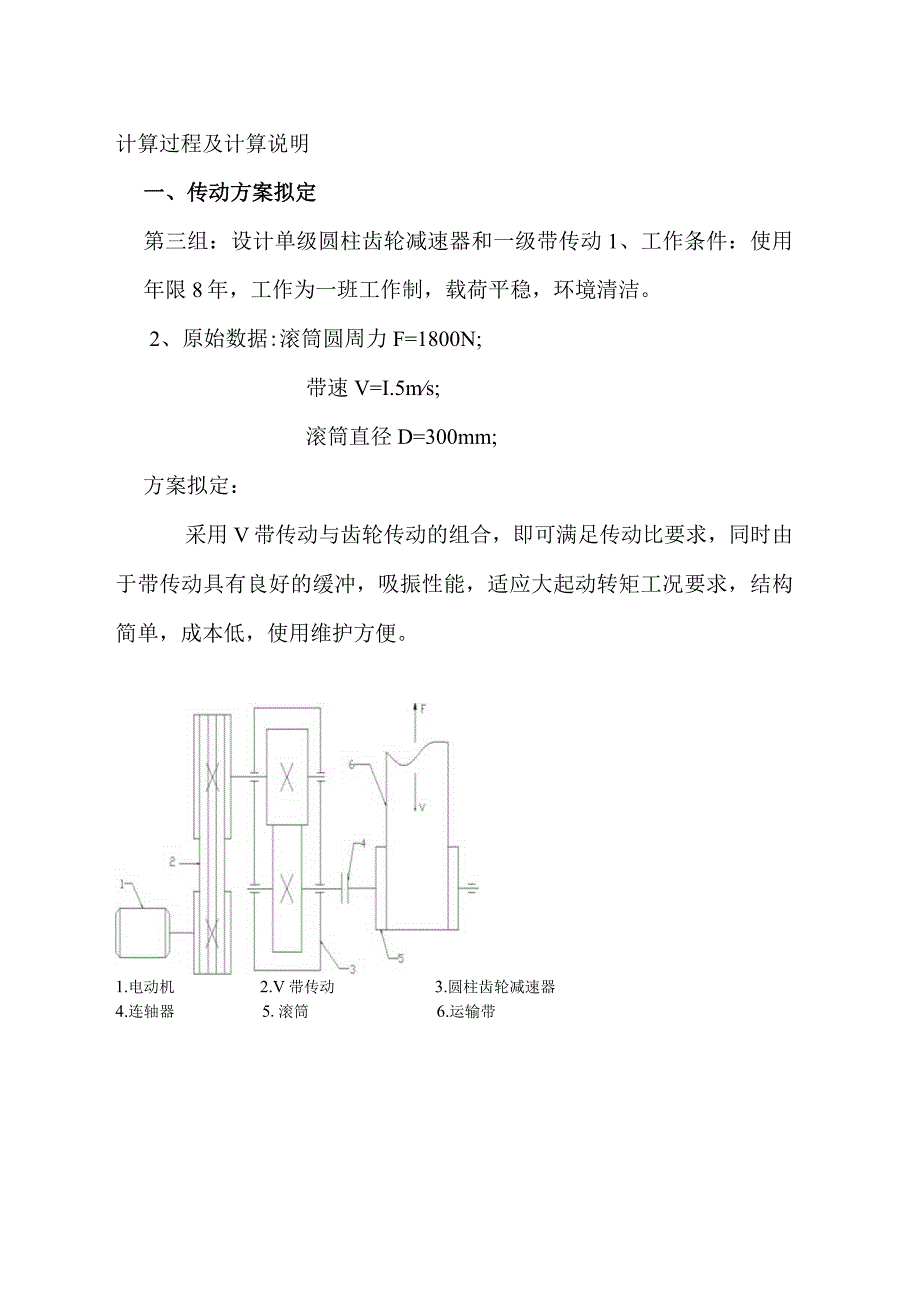

2、D(mm)300滚筒长度L(mm)500计算过程及计算说明一、传动方案拟定第三组:设计单级圆柱齿轮减速器和一级带传动1、工作条件:使用年限8年,工作为一班工作制,载荷平稳,环境清洁。2、原始数据:滚筒圆周力F=1800N;带速V=I.5ms;滚筒直径D=300mm;方案拟定:采用V带传动与齿轮传动的组合,即可满足传动比要求,同时由于带传动具有良好的缓冲,吸振性能,适应大起动转矩工况要求,结构简单,成本低,使用维护方便。1.电动机2.V带传动3.圆柱齿轮减速器4.连轴器5.滚筒6.运输带二、电动机选择1、电动机类型和结构的选择:选择Y系列三相异步电动机,此系列电动机属于一般用途的全封闭自扇冷电动

3、机,其结构简单,工作可靠,价格低廉,维护方便,适用于不易燃,不易爆,无腐蚀性气体和无特殊要求的机械。2、电动机容量选择:电动机所需工作功率为:式:Pd=Pw/a(kw)由式(2):Pw=FV1000(KW)因止匕Pd=FVl000a(KW)由电动机至运输带的传动总效率为:n=n2334n5式中:厂、112113114分别为带传动、轴承、齿轮传动、联轴器和卷筒的传动效率。取n1=0.96,rI2=0.98.n3=0,97.rI4=0,97则:n总=0.960.9830.970.99X0.96=0.83所以:电机所需的工作功率:Pd=FVooon总=(18001.5)(10000.83)=3.25

4、(kw)3、确定电动机转速卷筒工作转速为:n卷筒=60X1000V/(D)=(6010001.5)/(420)=65r/min根据手册P7表1推荐的传动比合理范围,取圆柱齿轮传动一级减速器传动比范围I,二36。取V带传动比IJ=24。则总传动比理论范围为:Ia=624。故电动机转速的可选范为N,d=aXn卷筒=(1624)65=463.81855.2r/min则符合这一范围的同步转速有:750、1000和1500rmin根据容量和转速,由相关手册查出三种适用的电动机型号:(如下表)方案电动机型耳额定功率电动机转速(r/min)电动机重量N考价格传动装置传动比同步转速满载转速总传动比V带传动减速

5、器1Y132S-45.515001440650120018.63.55.322YI32M2-65.5100O960800150012.422.84.443Y160M2-85.5750720124021009.312.53.72综合考虑电动机和传动装置的尺寸、重量、价格和带传动、减速器传动比,可见第2方案比较适合。此选定电动机型号为Y132M26,其主要性能:电动机主要外形和安装尺寸:中心高H外形尺寸1.(AO2+D)HD底角安装尺寸AXB地脚螺栓孔直径K轴伸尺寸DXE装键部位尺寸FXGD1325203453I5216X1781228X8010X41三、确定传动装置的总传动比和分配级传动比:由选

6、定的电动机满载转速nm和工作机主动轴转速n1、可得传动装置总传动比为:ia=nmn=nmn卷筒=960/65=14.7总传动比等于各传动比的乘积分配传动装置传动比ia=ioi(式中io、i分别为带传动和减速器的传动比)2、分配各级传动装置传动比:根据指导书P7表1,取io=2.8(普通V带i=24)因为:ia=ioXi所以:i=iaio=12.42/2.8=4.44四、传动装置的运动和动力设计:将传动装置各轴由高速至低速依次定为I轴,II轴,以及io,i,为相邻两轴间的传动比11o,12为相邻两轴的传动效率Pi,Pn为各轴的输入功率(KW)Ti,Tii为各轴的输入转矩(Nm)nI,n11,为各

7、轴的输入转矩(rmin)可按电动机轴至工作运动传递路线推算,得到各轴的运动和动力参数1、运动参数及动力参数的计算(1)计算各轴的转数:I轴:nI=n11io=960/2.8=342.86(rmin)II轴:nil=nI/i=324.86/4.44=77.22r/min由指导书的表1得 到: 1=0.96 2=0.98 3=0.97 4=0.99卷筒轴:m=ni(2)计算各轴的功率:I轴:PI=Pd11Oi=Pdn1=4.50.96=4.32(KW)11轴:Pii=Pli2=PI23=4.320.98X0.97=4.11(KW)卷筒轴:Pm=PnH23=Pu112H4=4.110.980.99=

8、4.07(KW)计算各轴的输入转矩:电动机轴输出转矩为:Td=9550Pdn111=955O4.5/960=44.77NmI轴:TI=Tdio11o=Tdio11=44.772.80.96=120.33Nm11轴:Tn=TIi1112=TIi2114=120.334.440.980.99=518.34Nm卷筒轴输入轴转矩:THI=Tll司2n4=502.90Nm计算各轴的输出功率:由于I11轴的输出功率分别为输入功率乘以轴承效率:故:P,I=PI轴承=4.32X0.98=4.23KWP,11=P11n轴承=4.23X0.98=4.02KW计算各轴的输出转矩:由于I11轴的输出功率分别为输入功率

9、乘以轴承效率:则:TI=In轴承=120.330.98=117.92Nm,H=Tnn轴承=518.340.98=507.97Nmi为带传动传动比il为减速器传动比滚动轴承的效率n为0.98*0.995在本设计中取098综合以上数据,得表如下:轴名效率P(KW)转矩T(Nm)转速nr/min传动比i效率n输入输出输入输出电动机轴4.544.779602.60.96I轴4.324.23120.33117.92342.864.440.95II轴4.114.02518.34507.9777.221.000.97卷筒轴4.073.99502.90492.8477.22五.V带的设计(1)选择普通V带型号

10、由PC=KA.P=L1X55=6O5(KW)根据课本P134表9-7得知其交点在A、B型交界线处,故A、B型两方案待定:方案1:取A型V带确定带轮的基准直径,并验算带速:则取小带轮di=100mmd2=n1d(1-)112=idi(1-)=2.8100(l-0.02)=274.4mm由表9-2取d2=274mm(虽使n2略有减少,但其误差小于5%,故允许)带速验算:V=ndi/(100060)由课本P34表9-5查得KA=Ll由课本P132表9-2得,推荐的A型小带轮基准直径为75mm-125mm=960XlOO/(100060)=5.024m/s介于525ms范围内,故合适确定带长和中心距a

11、:0.7(d1+d2)ao2(d1+d2)0.7(100+274)ao2(100+274)262.08ao748.8初定中心距ao=5OO,则带长为1.o=2ao+(d+d2)+(d2-d1)2(4ao)=2X500+(100+274)/2+(274-100)2(4500)=1602.32mm由表93选用Ld=I400mm的实际中心距a=ao+(Ld-Lo)2=5OO+(l400-1602.32)/2=398.84mm验算小带轮上的包角11=18O-(d2-d1)57.3/a=180-(274-100)X57.3/398.84=155.01120合适确定带的根数Z=Pc/(Po+Po)KlKo

12、)=6.05/(0.95+0.11)0.96X0.95)=6.26故要取7根A型V带计算轴上的压力由机械设计书表9-4查得Po=O.95由表9-6查得Po=0.11由表9-7查得K=0.95由表9-3查得K=0.96由书9-18的初拉力公式有Fo=5OOPc(2.5K-1)zc+qv2=5006.05(2.5/0.95-1)/(75.02)+0.175.022=144.74N由课本9-19得作用在轴上的压力Fq=2zFosin(a/2)=2X7X242.42sin(155.01/2)=1978.32N方案二:取B型V带确定带轮的基准直径,并验算带速:则取小带轮d=140mmd2=n1di(1-

13、)n2=idi(1-)=2.8140(l-0.02)=384.16mm由表9-2取d2=384mm(虽使n2略有减少,但其误差小于5%,故允许)带速验算:V=nd/(1000X60)=960140/(100060)=7.03m/s介于525ms范围内,故合适确定带长和中心距a:0.7(d1+d2)ao2(d1+d2)0.7(140+384)ao2(140+384)366.8aolO48由课本表9-2得,推荐的B型小带轮基准宜径125mm280mm初定中心距ao=7OO,则带长为1.o=2ao+(d+d2)+(d2-d1)2(4ao)=2X700+(140+384)/2+(384-140)2(4700)=2244.2mm由表9-3选用Ld=2244mm的实际中心距a=ao+(Ld-Lo)2=7OO+(2244-2244.2)2=697.9mm验算小带轮上的包角1a1=18O-(d2-d1)57.3/a=180-(384-140)57.3
