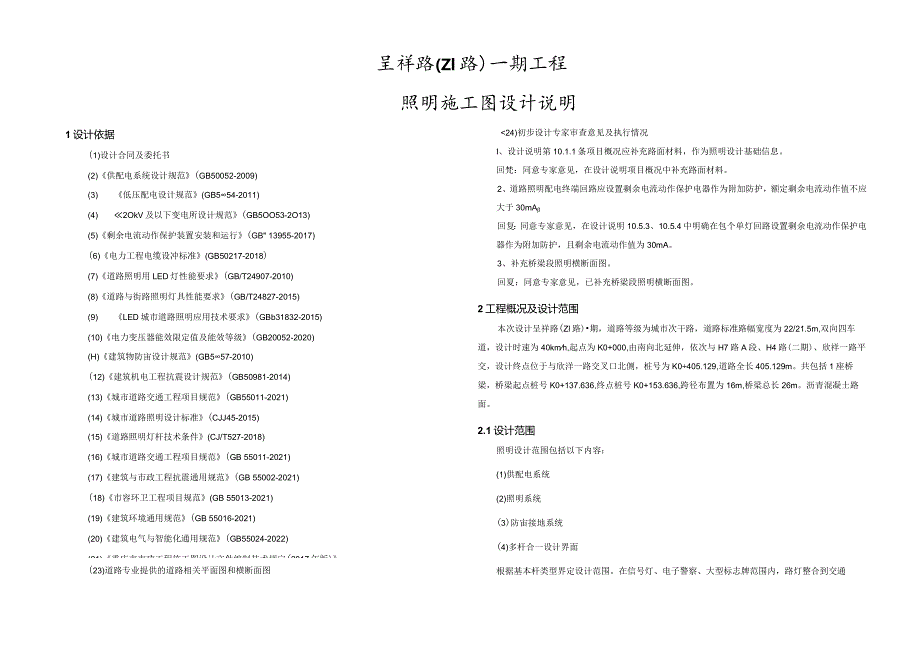

1、1设计依据(1)设计合同及委托书(2)供配电系统设计规范(GB50052-2009)(3) 低压配电设计规范(GB554-2011)(4) 2OkV及以下变电所设计规范(GB5OO53-2O13)(5)剩余电流动作保护装置安装和运行(GB 13955-2017)(6)电力工程电缆设冲标准(GB50217-2018)(7)道路照明用LED灯性能要求(GB/T24907-2010)(8)道路与街路照明灯具性能要求(GB/T24827-2015)(9)LED城市道路照明应用技术要求(GBb31832-2015)(10)电力变压器能效限定值及能效等级(GB20052-2020)(H)建筑物防宙设计规范
2、(GB557-2010)(12)建筑机电工程抗震设计规范(GB50981-2014)(13)城市道路交通工程项目规范(GB55011-2021)(14)城市道路照明设计标准(CJJ45-2015)(15)道路照明灯杆技术条件(CJ/T527-2018)(16)城市道路交通工程项目规范(GB 55011-2021)(17)建筑与市政工程抗震通用规范(GB 55002-2021)(18)市容环卫工程项目规范(GB 55013-2021)(19)建筑环境通用规范(GB 55016-2021)(20)建筑电气与智能化通用规范(GB55024-2022)(21)重庆市市政工程施工图设计文件编制技术规定(

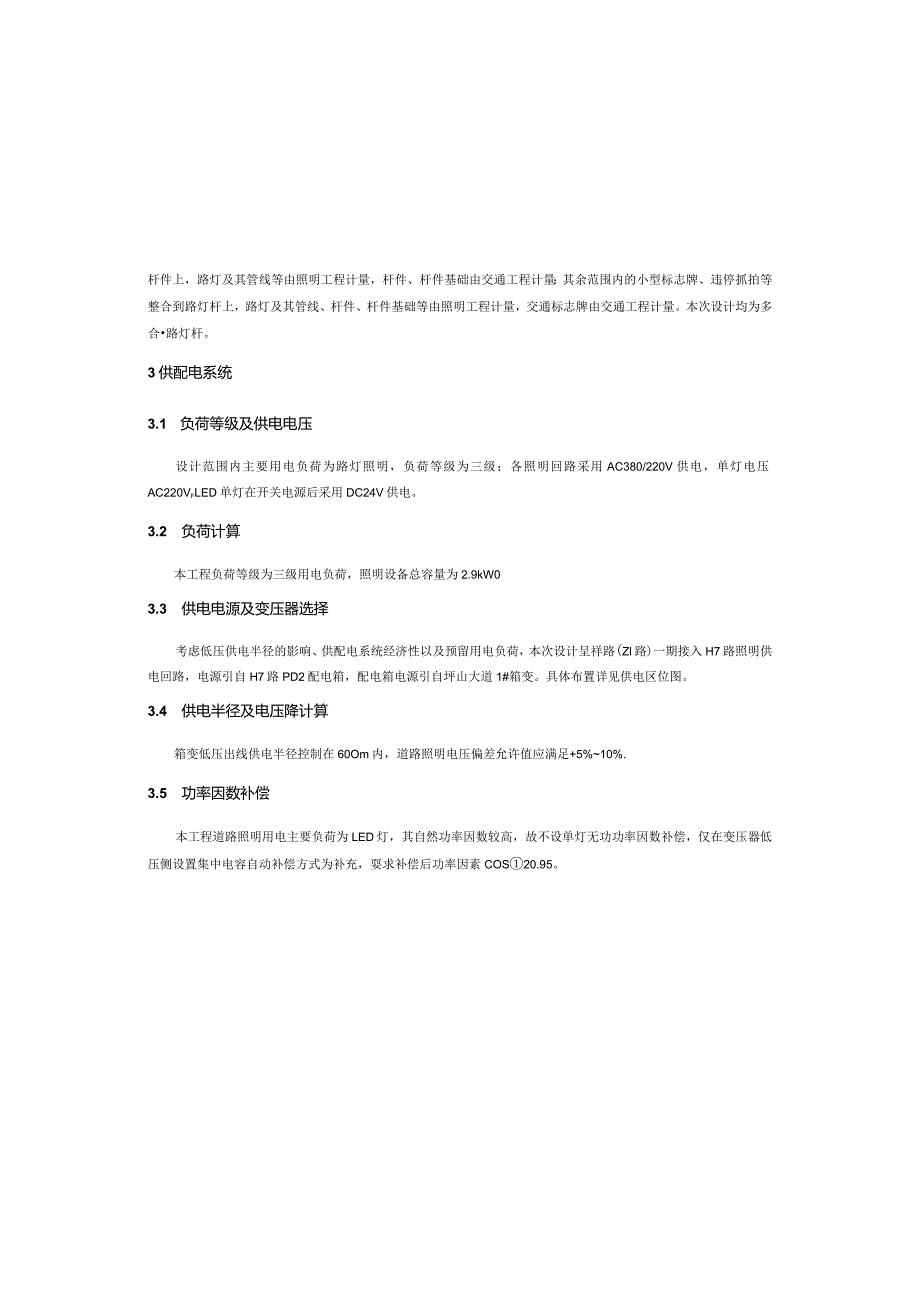

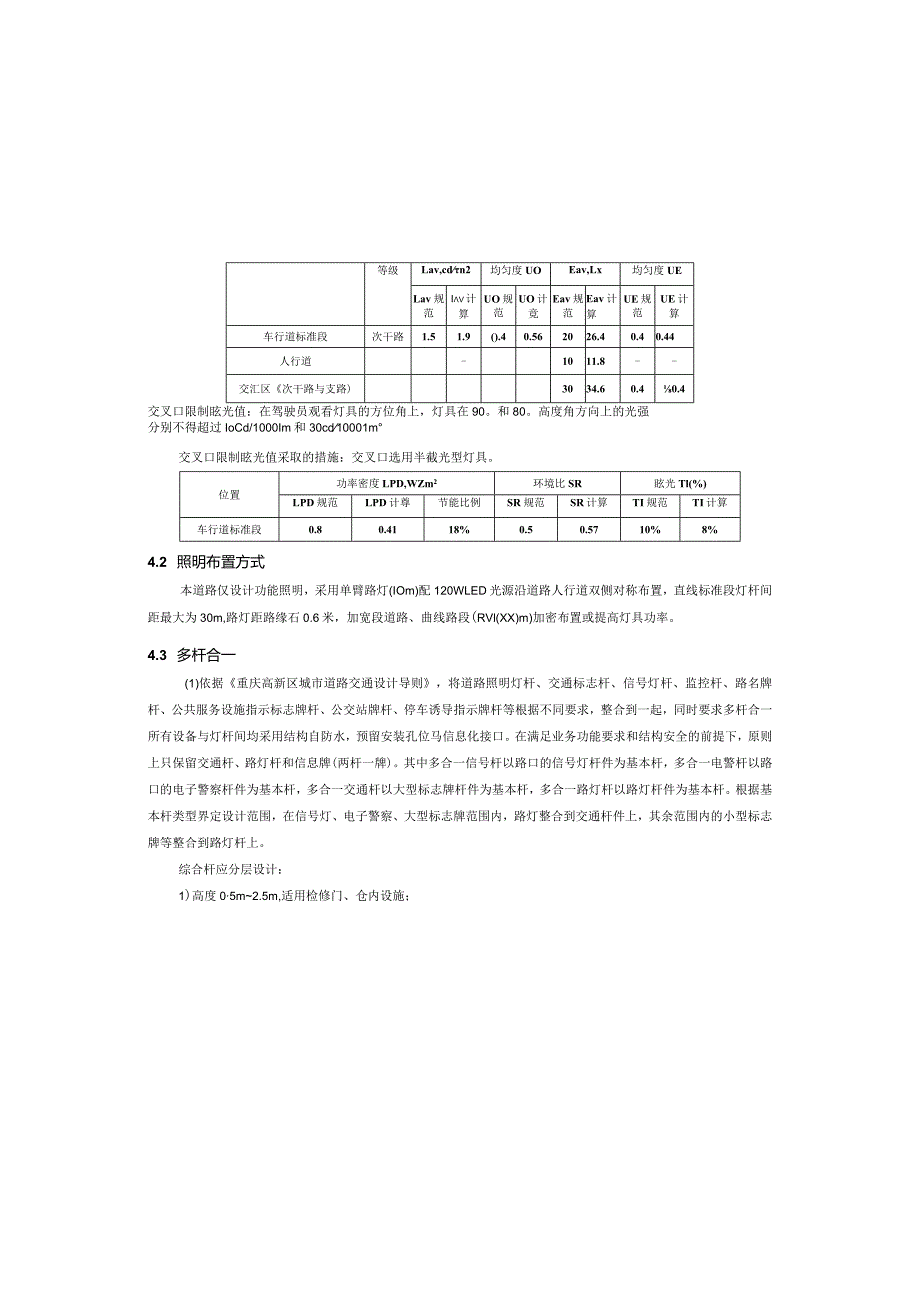

3、2017年版)(22)重庆高新区城市道路交通设计导则2020.11(23)道路专业提供的道路相关平面图和横断面图呈祥路(Zl路)一期工程照明施工图设计说明1.82.4110110注：蛛窝管的内孔尺寸是指正六边形的内切圆直径。4.8手孔井规格在电缆保护管过街处，其两端均设置600X600（6孔及以下）防盗检查井：其余位置在每处灯杆旁均设置一个600X600防盗检查井：检查井雨水采用自然渗漏方式。所有的电缆接头采用热缩式且必须在检查井内完成，保护管内不得有电缆接头。5照明节能措施（1）选用高光效节能LED光源（灯具效能1IOLiWW）,利用其灯具效率高的特点实现节能。灯具采用蝙蝠翼配光曲线或等亮度
4、配光曲线。（2）在满足标准规范对照度、均匀度、眩光、环境比要求的前提下，采用合理选择高度、间距、灯具功率、配光曲线等方式尽量降低单位面积功率密度，以响应国家对节能的宏观要求。（3）通过采用智能控制器，加强路灯电压的控制、路灯开关灯时间的精细管理和分级管理实现节能。（4）采用单灯控制技术，在不降低道路均匀度的前提下，下半夜下调车行道照度，降低运行功率，要求进行控制后下半夜次干路面平均照度不低于IOLxo（5）应制定维护计划，宜定期进行灯具清扫、光源更换及其他设施的维护。级调光)、分组管理、数据采集管理(例如光线、温度、湿度、噪音、用电量)、智能管理、灯具故障检测报警、地理定位等功能。照明控制系统的选择遵循技术先进、实用可靠、成熟稳定、维护方便、造价合理的方针及原则。经综合考虑，本项目路灯照明采用无线通讯路灯照明节能控制技术，要求如下：(1)工程采用单灯控制技术，采用集中照明控制器配合单灯控制器实现单灯调光，照明控制采用自动和手动相结合的控制方式，同时安装路灯监控终端(与当地路灯控制系统兼容)并接入城市路灯管理处的远程控制。(2)采用的LED灯具备可调光功能，调光设备集成在LED单灯电路板处，根据当地实际情况设理多个时控段，降低夜间灯具亮度，要求控制器具有100%、75%和50%三档调光，根据时段进行调光
