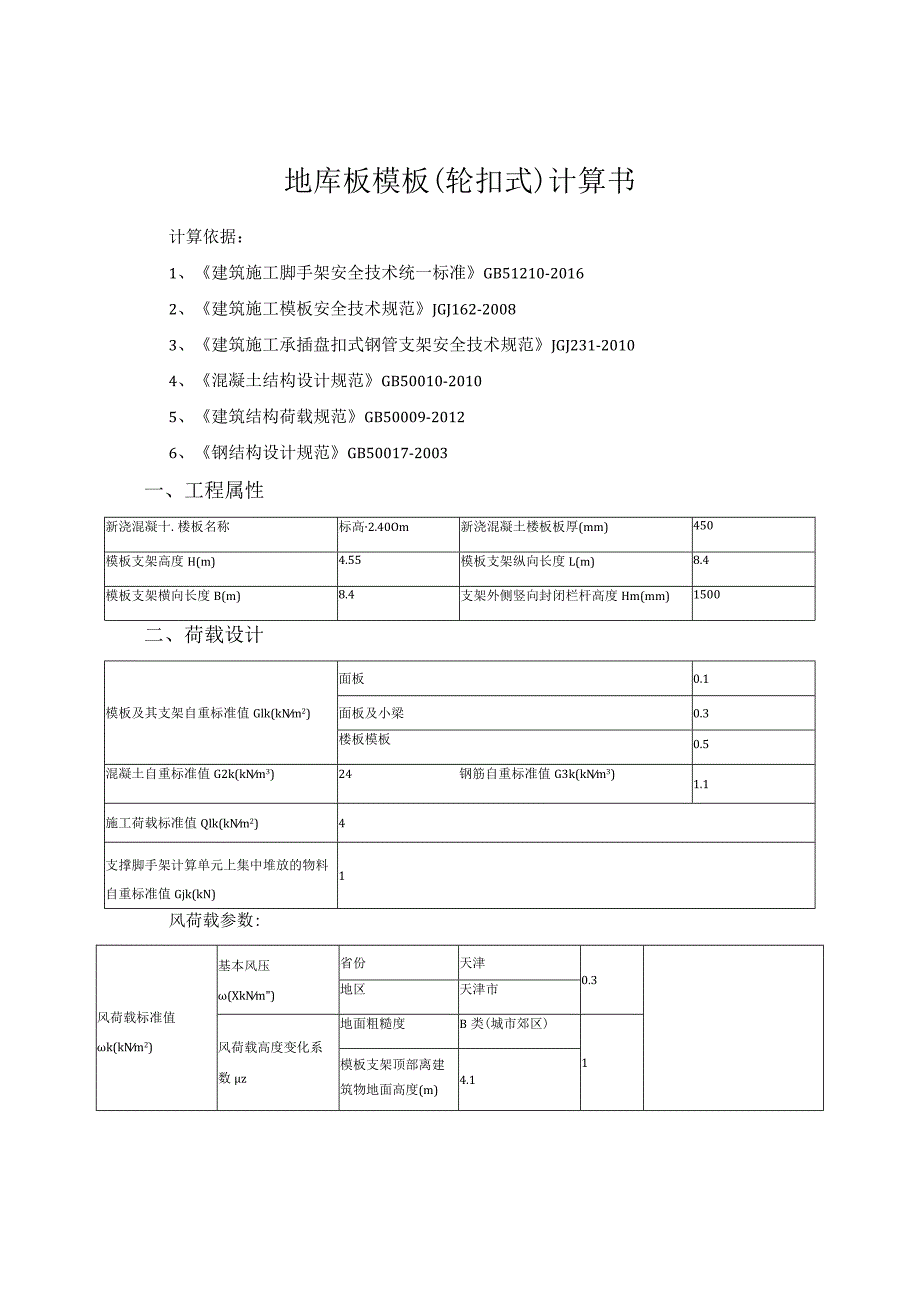

1、地库板模板(轮扣式)计算书计算依据：1、建筑施工脚手架安全技术统一标准GB51210-20162、建筑施工模板安全技术规范JGJ162-20083、建筑施工承插盘扣式钢管支架安全技术规范JGJ231-20104、混凝土结构设计规范GB50010-20105、建筑结构荷载规范GB50009-20126、钢结构设计规范GB50017-2003一、工程属性新浇混凝十.楼板名称标高2.40Om新浇混凝土楼板板厚(mm)450模板支架高度H(m)4.55模板支架纵向长度L(m)8.4模板支架横向长度B(m)8.4支架外侧竖向封闭栏杆高度Hm(mm)1500二、荷载设计模板及其支架自重标准值Glk(kNm

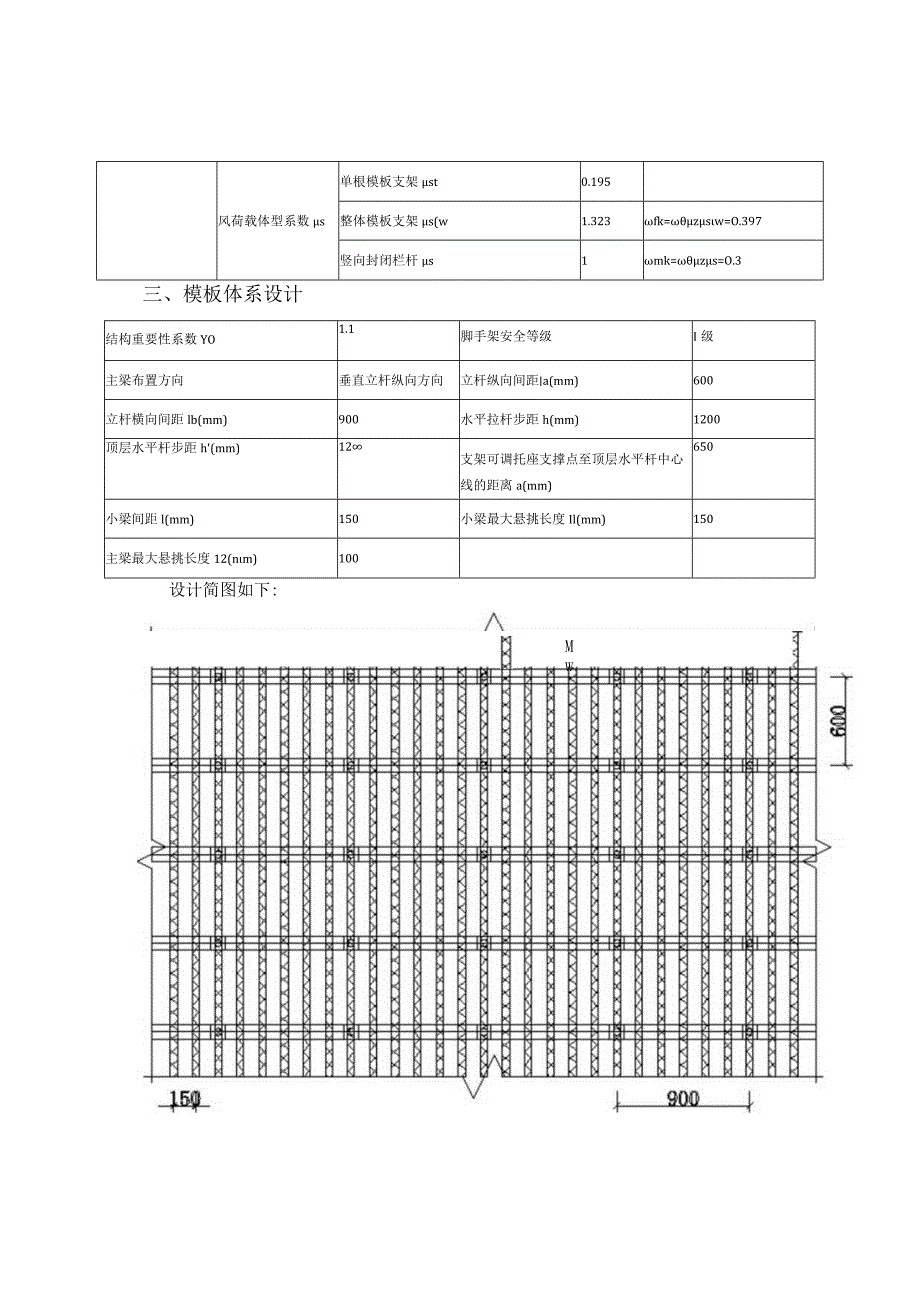

2、2)面板0.1面板及小梁0.3楼板模板0.5混凝土自重标准值G2k(kNm3)24钢筋自重标准值G3k(kNm3)1.1施工荷载标准值Qlk(kNm2)4支撑脚手架计算单元上集中堆放的物料自重标准值Gjk(kN)1风荷载参数:风荷载标准值k(kNm2)基本风压(XkNm)省份天津0.3地区天津市风荷载高度变化系数z地面粗糙度B类(城市郊区)1模板支架顶部离建筑物地面高度(m)4.1风荷载体型系数s单根模板支架st0.195整体模板支架s(w1.323fk=zsw=O.397竖向封闭栏杆s1mk=zs=O.3三、模板体系设计结构重要性系数YO1.1脚手架安全等级I级主梁布置方向垂直立杆纵向方向立

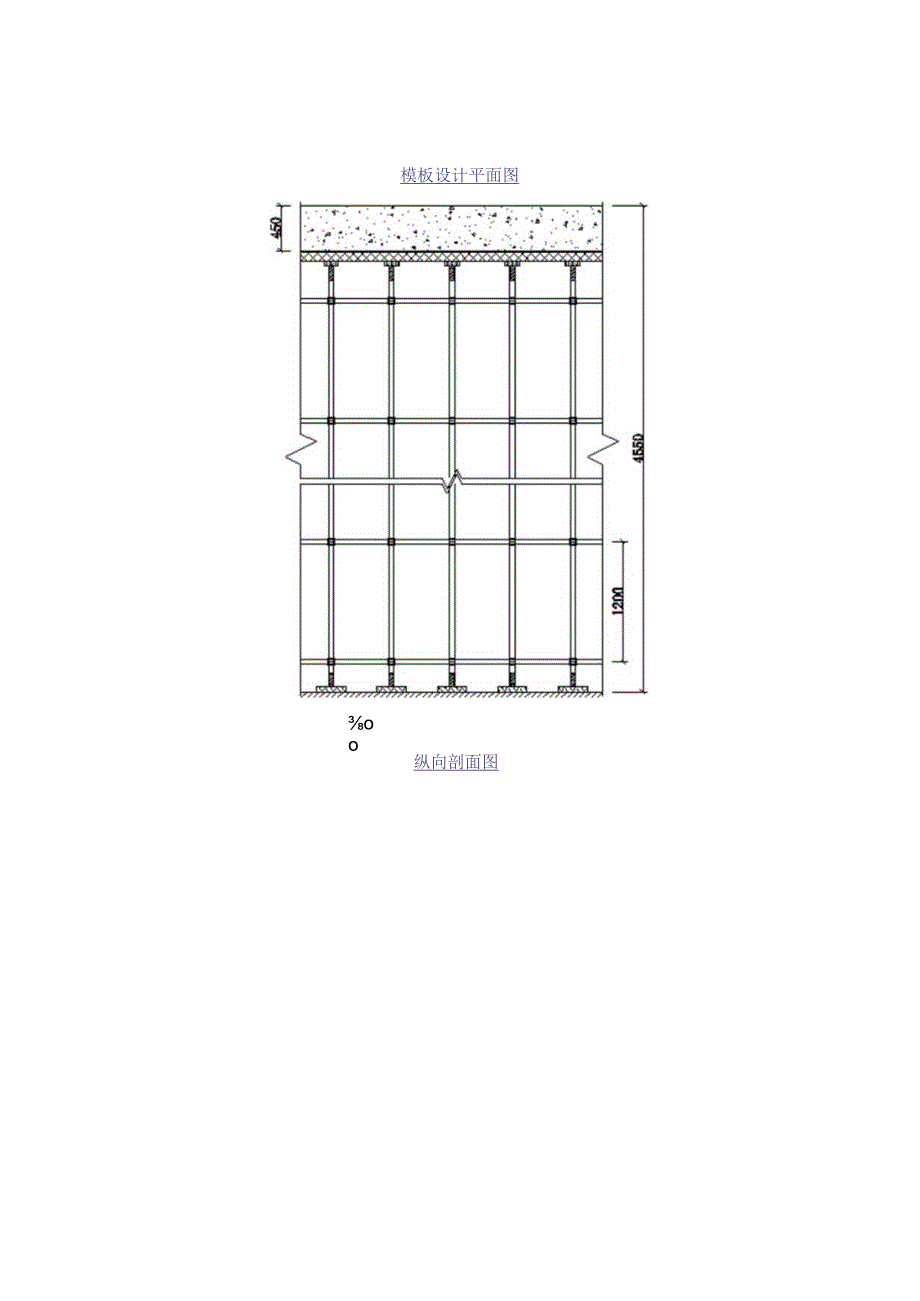

3、杆纵向间距a(mm)600立杆横向间距lb(mm)900水平拉杆步距h(mm)1200顶层水平杆步距h(mm)12支架可调托座支撑点至顶层水平杆中心线的距离a(mm)650小梁间距l(mm)150小梁最大悬挑长度Il(mm)150主梁最大悬挑长度12(nm)100设计简图如下:MW0模板设计平面图oo纵向剖面图横向剖面图四、面板验算面板类型覆面木胶合板面板厚度Kmm)15面板抗弯强度设计值fRN/mn?)15面板抗剪强度设计值(Nmm2)1.4面板弹性模量E(Nmm2)I(X)OO面板计算方式三等跨连续梁按三等跨连续梁，取Im单位宽度一算。W=bh26=10001515/6=37500mm3,
4、I=bh312=100015151512=281250mm4承载能力极限状态q=l.lmax1.2(Gik+(G2k+G3k)h)+1.4Qk,1.35(Gik+(G2k+G3k)h)+1.40.7Qkb=1.1XmaXU.2x(0.1+(24+l.l)0.45)+1.441.35(0.1+(24+l.l)0.45)+1.40.74l=21.234kNmq酢=1.1c(Gik+(G2kG3k)h)bll.l1.35(0.1+(24+l.l)0.45)1=16.922kNmq活=l.l(QcQk)b=l.l(1.40.74)1=4.312kNm正常使用极限状态q=(c(Gik+(G2k+G3k)
5、h)b=(1(O.1+(24+l.l)0.45)l=11.395kNm计算简图如下：1、强度验算Mmax=O.lquL2+0.117qiL2=0.116.9220.152+O.1174.312O.152=0.049kNm=MmaW=0.04910637500=1.318Nmm2L2+0.117quL2=0.12.5830.62+0.1170.6470.62=0.12kNmM2=qL22=3.230.1522=0.036kNmMmax=maxMi,M2=maxO.i2,0.036=0.12kNm=M,naW=0.1210654000=2.226Nmm2f=12.87Nmm2满足要求！2、抗剪验算
6、V=0.6q静L+0.617q活L=O.6x2.583x0.6+0.617x0.647x0.6=1.169kNV2=qL=3.23x0.15=0.484kNVmaX=maxV,V2=max1.169,0.484=1.169kNmax=3Vmax(2bho)=31.1691000(24090)=0.487Nmm2=1.386Nmm2满足要求！3、挠度验算q=(c(Gik+(G2k+G3k)h)b=(l(0.3+(24+1.1)0.45)0.15=1.739kNm挠度，跨中Vmax=0.677qL4(100EI)=0.6771.7396004(1008415243104)=0.075mmv=min
7、(Ll50,10)=min(600150,10)=4mm;悬臂端Vmax=ql14(8EI)=1.7391504(88415243104)=0.005mmR1xO.6=1.32kN;正常使用极限状态按三等跨连续梁，Rma=Llq2L=1.1X1.7690.6=1.168kN按三等跨连续梁悬臂梁，RI=0.4q2L+q2l1=0.41.7690.6+1.7690.15=0.69kNR=maxRmax,R0.6=0.701kN;计算简图如下：1.32kll.32kll.32kll.32kll32kl.32kll.32kll32kll.32kll.32kll.32kl.32kll.32kll.32k
8、ll.32kll.32kll.32kll.32kll.32kl32kN主梁计算简图一主梁计算简图二2、抗弯验算主梁弯矩图一(kNm)主梁弯矩图二(kNm)=M,naW=0.711l064250=167.243Nmm2f=205Nmm2满足要求！3、抗剪验算主梁剪力图一(kN)主梁剪力图二(kN)max=2VmaxA=24.8961000/398=24.601Nmm2=125Nmm2满足要求！4、挠度验算-0.936主梁变形图一(mm)-0.908主梁变形图二(mm)跨中Vma=0.936mmv=min900/150,10)=6mm悬挑段Vmax=0.359mmv=min(2100/150,10
9、)=1.333mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R=4.88kN,R2=8.514kN,R3=8.661kN,R4=4.344kN图二支座反力依次为R=4.609kN,R2=8.591kN,R3=8.591kN,R4=4.609kN七、可调托座验算荷载传递至立杆方式可调托座可调托座承载力容许值N(kN)30按上节计算可知，可调托座受力N=8.661/0.6=14.435kNN=30kN满足要求！八、立杆验算立杆钢管截面类型(mm)483立杆钢管计算截面类型(mm)48x2.8钢材等级Q235立杆截面面积A(mm2)398立杆截面回转半径i(mm)16立杆截面抵抗矩W(Cm3)4.25抗压强度设计值fRN/mn?)205
