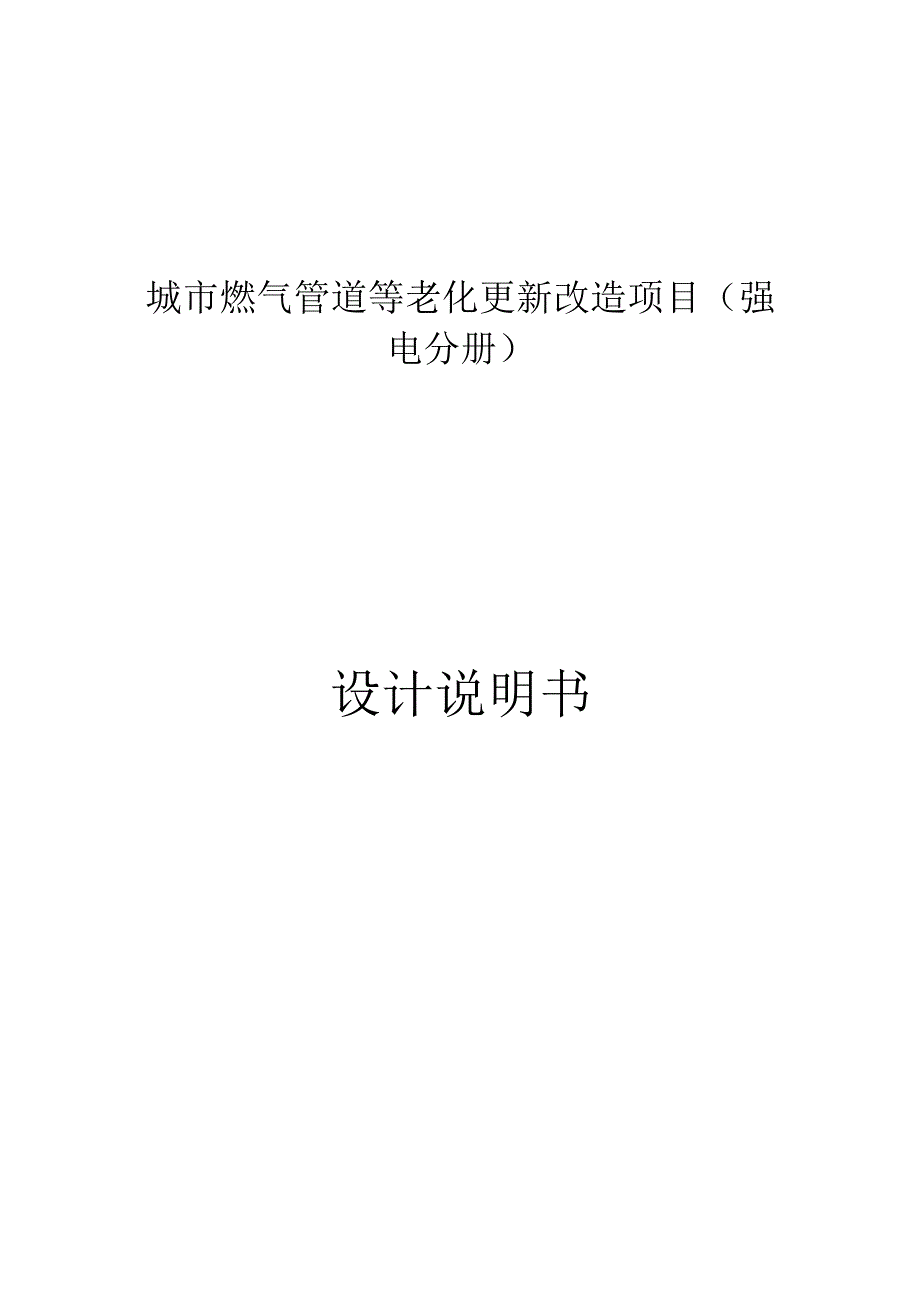

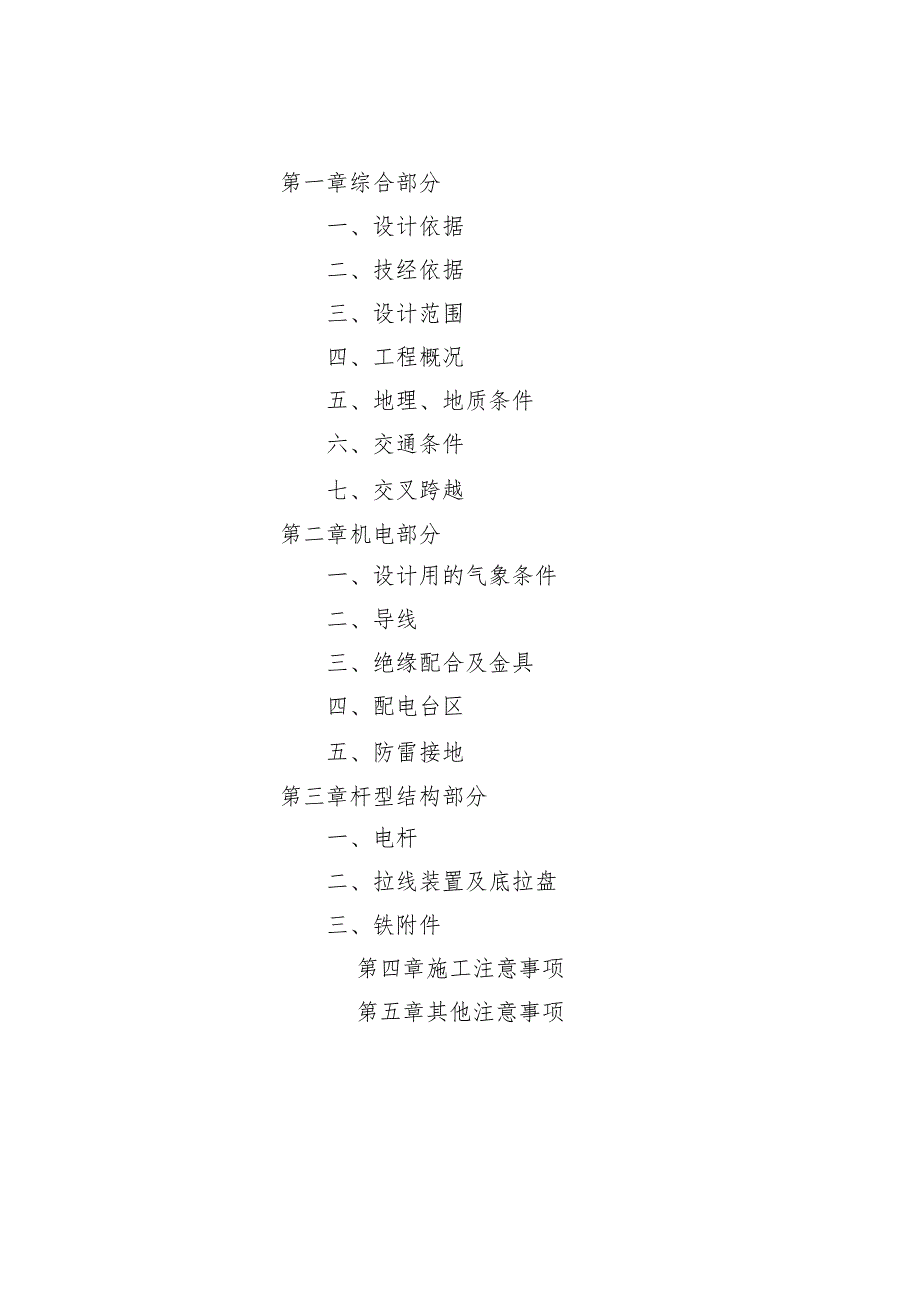

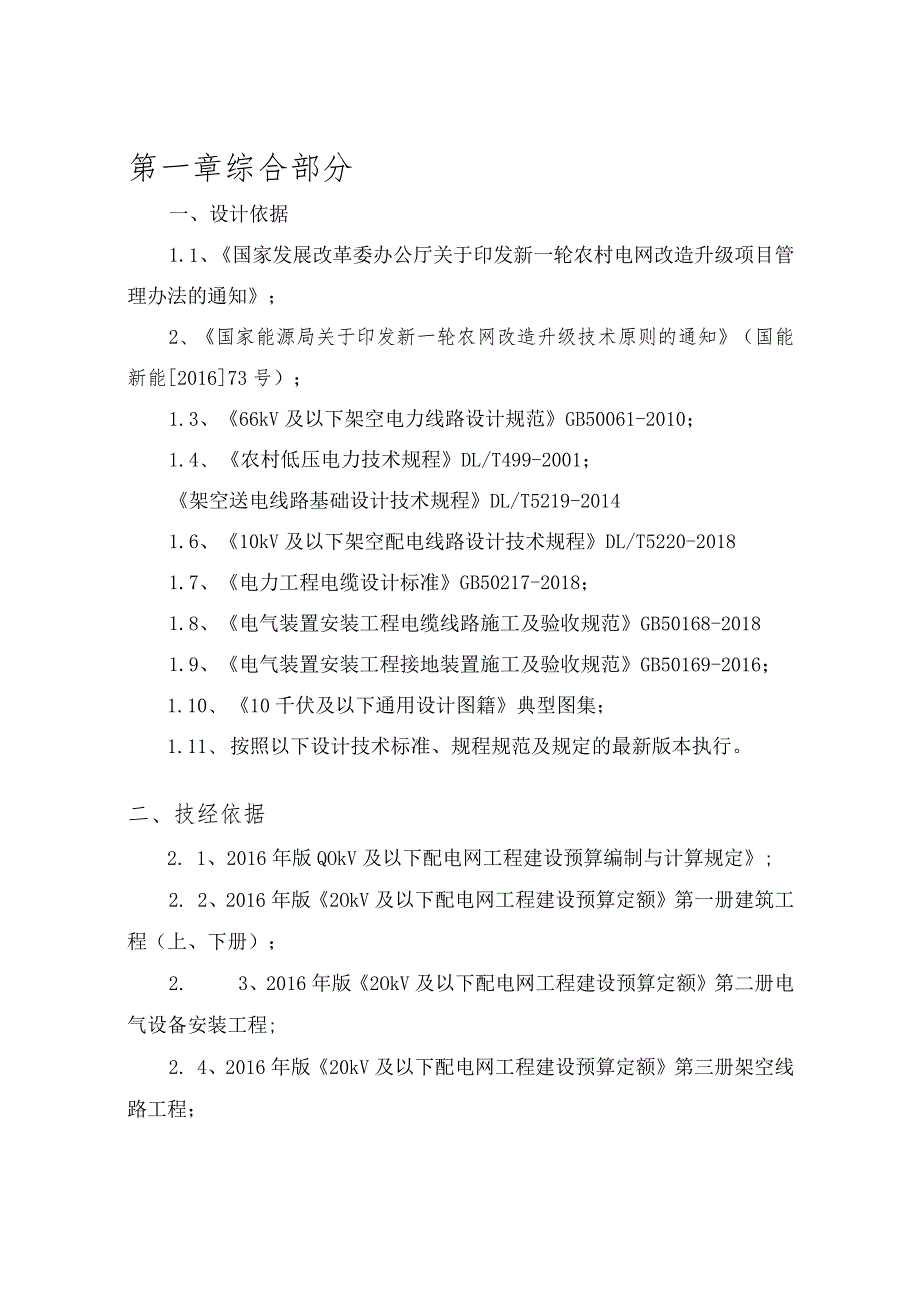

1、城市燃气管道等老化更新改造项目（强电分册）设计说明书第一章综合部分一、设计依据二、技经依据三、设计范围四、工程概况五、地理、地质条件六、交通条件七、交叉跨越第二章机电部分一、设计用的气象条件二、导线三、绝缘配合及金具四、配电台区五、防雷接地第三章杆型结构部分一、电杆二、拉线装置及底拉盘三、铁附件第四章施工注意事项第五章其他注意事项第一章综合部分一、设计依据1.1、国家发展改革委办公厅关于印发新一轮农村电网改造升级项目管理办法的通知；2、国家能源局关于印发新一轮农网改造升级技术原则的通知（国能新能201673号）；1.3、66kV及以下架空电力线路设计规范GB50061-2010；1.4、 农村
2、低压电力技术规程DL/T499-2001；架空送电线路基础设计技术规程DL/T5219-20141.6、10kV及以下架空配电线路设计技术规程DL/T5220-20181.7、电力工程电缆设计标准GB50217-2018；1.8、电气装置安装工程电缆线路施工及验收规范GB50168-20181.9、电气装置安装工程接地装置施工及验收规范GB50169-2016；1.10、 10千伏及以下通用设计图籍典型图集；1.11、 按照以下设计技术标准、规程规范及规定的最新版本执行。二、技经依据2. 1、2016年版QOkV及以下配电网工程建设预算编制与计算规定;2. 2、2016年版2OkV及以下配电网
3、工程建设预算定额第一册建筑工程（上、下册）；2. 3、2016年版2OkV及以下配电网工程建设预算定额第二册电气设备安装工程;2. 4、2016年版20kV及以下配电网工程建设预算定额第三册架空线路工程；2. 5、2016年版2OkV及以下配电网工程建设预算定额第四册电缆工程；2. 6、人材机调整系数执行电力工程造价与定额管理总站文件定额(2020)5号关于发布2016版20kV及以下配电网工程预算定额2019年下半年价格水平调整系数的通知；2. 7、地材价根据重庆工程造价信息2020年第7期计列。三、设计范围3. 1、高、低压线路及配变。3.2、 由于线路所经地带而引起的建筑设施、交叉跨越和
4、其他设施改造及搬迁均属于本工程的设计范围。四、工程概况本工程涉及台区小南门1#配变、长松5#配变、沙白路1#环网箱、合小线#27-#52杆IOkV线路拆除、滨江世家小区等高层防火治理；巴湾1#配变、巴湾8#配变、濮湖2#配变、张家花园1#配变、师范附小4#配变、药房4#配变、瑞狮支线；名人丽都小区、亲亲里小区等高层防火治理。总投资358.02万元，其中：建筑工程费2.83万元，设备购置费128.18万元，安装工程费195.43万元，其他费用31.58万元。(1)巴湾1#配变改造说明：新建IokV线路全长0.188km,其中：架空绝缘导线,AClOkV,JKLGYJ,185/250.188km；
5、新建低压线路总长1.86km,其中：四线长L86km(采用架空绝缘导线,ClkV,JKLGYJ,185/25导线架设0.28km,架空绝缘导线,AClkV,JKLGYJ,70/10导线架设0.828km,架空绝缘导线,AClkV,JKLGYJ,120/20导线架设0.752km）；新建190X12m电杆23基，230X12m电杆1基；新建拉线33组；新建IOkV变压器,400kVA,普通,硅钢片，油浸变压器1台；下户线合计改造用户60户，新建下户线合计0.62km,其中0.3km采用架空绝缘导线,AClkV,JKLYJ,70线型架设；其中0.32km采用架空绝缘导线,AClkV,JKLYJ,3
6、5线型架设。（2）巴湾8#配变改造说明：新建低压线路总长0.485km,其中：四线长0.485km（采用架空绝缘导线，AClkV,JKLGYJ,70/10导线架设O154km,架空绝缘导线,AClkV,JKLGYJ,120/20导线架设。33Ikn1）；新建19012m电杆13基；新建拉线14组；巴湾8#利旧巴湾1#变压器315kVA,拆除原变压器。新建下户线合计0.575km。其中380V三相四线动力下户0.3km,采用架空绝缘导线，AClkV,JKLYJ,70线型架设其中O275km采用架空绝缘导线,AClkV,JKLYJ,35线型架设。（3）濮湖2#配变改造说明：说明：新建低压线路总长0
7、.996km,其中：四线长0.976km（采用架空绝缘导线,AClkV,JKLGYJ,70/10导线架设0.394km,架空绝缘导线,AClkV,JKLGYJ,120/20导线架设0.583km）；新建6190X1Om电杆13基，新建中230X15m电杆1基；新建拉线14组；下户线合计改造用户94户；新建下户线合计0.85km,其中0.475km采用架空绝缘导线,AClkV,JKLYJ,70线型架设；其中0.375km采用架空绝缘导线,AClkV,JKLYJ,35线型架设o（4）张家花园1#配变改造说明：新建低压线路总长0.046km,其中:四线长0.046km（采用架空绝缘导线,AClkV,
8、JKLGYJ,120/20导线架设0.083km）；新建中230X15m电杆1基；新建拉线1组；下户线合计改造用户33户；新建下户线合计O.198km,采用架空绝缘导线,AClkV,JKLYJ,70线型架设，架空绝缘导线,AClkV,JKLYJ,120线型架设(5)师范附小4#配变改造说明：新建低压线路总长0.611km,其中：四线长0509km(采用架空绝缘导线,AClkV,JKLGYJ,120/20导线架设O335km,架空绝缘导线,AClkV,JKLGYJ,185/25导线架设0.174km)二线长0.102km；新建中190X12m电杆10基，230X12In电杆1基；新建拉线15组；
9、下户线合计改造用户145户；新建下户线合计0.64km；其中0.515km采用架空绝缘导线,AClkV,JKLYJ,70线型架设，架空绝缘导线，AClkV,JKLYJ,120线型架设；其中0.125km,采用架空绝缘导线,AClkV,JKLYJ,35线型架设Q(6)药房4#配变改造说明：新建低压线路总长0.046km,其中：四线长0.046km(采用架空绝缘导线，AClkV,JKLGYJ,185/25导线架设0.046km)；新建低压电缆线路全长0.026km,新建拉线1组；下户线合计改造用户318户；新建下户线合计IkIl1；其中0.79OknI采用架空绝缘导线,JKLYJ,70线型架设,架
10、空绝缘导线，其中0.088km采用KLYJ,185线型架设，其中0.Ikm采用架空绝缘导线JKLYJ,120线型架设(7)瑞狮支线改造说明：新建IOkV线路全长0.526km,其中：架空绝缘导线，AClOkV,JKLGYJ,185/250.526km；新建中350X18In电杆4基;新建拉线3组；(8)名人丽都小区高层防火治理：治理1个小区，1栋单体楼火灾隐患共7处，使用阻火包56个，防火堵料84kg,防火隔板511防火涂料14kg；(9)亲亲里小区高层防火治理，治理1个小区，高层建筑8栋，使用阻火包3379个，防火堵料2116kg,防火隔板124.86肝，防火涂料157kg.(10)小南门1
11、#配变：新建低压线路总长0.058km,其中：四线长0.058km(采用架空绝缘导线,ACIkV,JKLGYJ,185/25导线架设0.058km),新建中190X15m电杆2基；新建IOkV变压器,40OkVA,普通，硅钢片，油浸变压器2台下户线合计改造用户272户；新建下户线合计2.185km。其中2.185km采用架空绝缘导线，JKLYJ,70线型架设，架空绝缘导线，JKLYJ,120线型架设，架空绝缘导线，JKLYJ,185线型架设。(11)长松5#配变：新建IOkV电缆线路全长0.04km,其中：AClOkV,YJV,70,3,22,ZA,ZO.04km；新建230X12m电杆1基；
12、本台区新建IOkV变压器,40OkVA,普通，硅钢片，油浸变压器2台；下户线合计改造用户396户，新建下户线合计1.186公里；采用架空绝缘导线,JKLYJ,70线型架设，架空绝缘导线,JKLYJ,120线型架设，架空绝缘导线，JKLYJ,185线型架设。安装配电箱47个，端子箱25个。(12)沙白路1#环网箱：沙白路1#环网箱更换环网箱(包含基础)。(13)滨江世家小区高层防火治理：治理1个小区，1栋单体楼火灾隐患共6处，使用阻火包48个，防火堵料72kg,防火隔板4.3肝，防火涂料12kgo变压器其底座距地面不应小于3.2m,负荷进行改接，基本达到三项平衡，施工包括台区、杆塔的标志、标识牌
13、的安装完善，安装高度一般离地面1.5米处，农村地区杆塔采用喷漆的方式完善标志标，楼栋下户要通过配电箱接到端子箱然后进表。五、地理、地质条件该项目位于合川区。综合考虑，本工程地形比例为：平地100%。综合考虑本工程的基础坑洞比为：普通士50队松砂石30%,岩石(人工开凿)20%。六、交通条件由于线路处于市区，交通运输较为方便，汽车可到达线路附近，综合考虑工地运输，汽车平均运距20公里，平均人力运距约0.1公里。七、交叉跨越线路跨越：公路6处、通讯线10处。第二章机电部分一、设计用的气象条件本线路处于B类气象区，其气象条件主要参数如下:工况温度(C)风速(ms)冰厚覆冰(mm)最低气温-2000最
14、大覆冰-51010平均气温1000最大风速-5250最高气温4000安装工况-10100外过电压15100内过电压10150二、导线根据66kV及以下架空电力线路设计规范_GB50061-2010的规定,导线对地及对各种交叉跨越的距离，在最大弧品和最大风偏时，不应小于表4.1中数据：卜、跨越类别距离数限、居民区非居民区交通困难地区步行可到达的山坡步行不能到达的山坡、岩石果树及经济作物建筑物垂直距离（m）6.55.54.54.51.51.51.3水平距离（m）线路边线在最大风偏情况下1.5线路与其它设施交叉应符合表4.2中要求:越类别距nK值标准轨铁路轨顶公路电力线路弱电线路垂直距离（01）7.
15、57.02.02.0导线在跨越档内的接头及导线的支持方式：导线跨越一、二级公路、一、二级弱电线路、铁路都不应接头。导线的支持方式应为双固定。三、绝缘配合及金具直线杆绝缘子（针式或碟式）系国家定型产品，本工程低压线路采用PToT型，安全系数均大于2.0。耐张杆绝缘子（悬式）系国家定型产品，本工程10千伏线路采用2片U70B/146型绝缘子进行组合、低压线路采用2片U70BP/146型绝缘子，安全系数均为2.Oo线路金具均为85国家标准金具，其机械强度的使用安全系数均大于2.5o四、配电台区（1）配电台区采用柱上变压器台双杆布置IOkV高压杆上安装高压跌落式熔断器、氧化锌避雷器;横担上安装KVA变压器及低压综合配电箱;(2)柱上变压器台IOkV线路采用架空进线1回，低压出线2回。(3)IOkV侧.选用跌落式熔断器或全绝缘熔断器。设备短路电流水平按12.516kA考虑。(4)变压器选择：柱上三相变压器台容量选择KVA高效节能型无载调压型变压器。三相变压器的变比采
