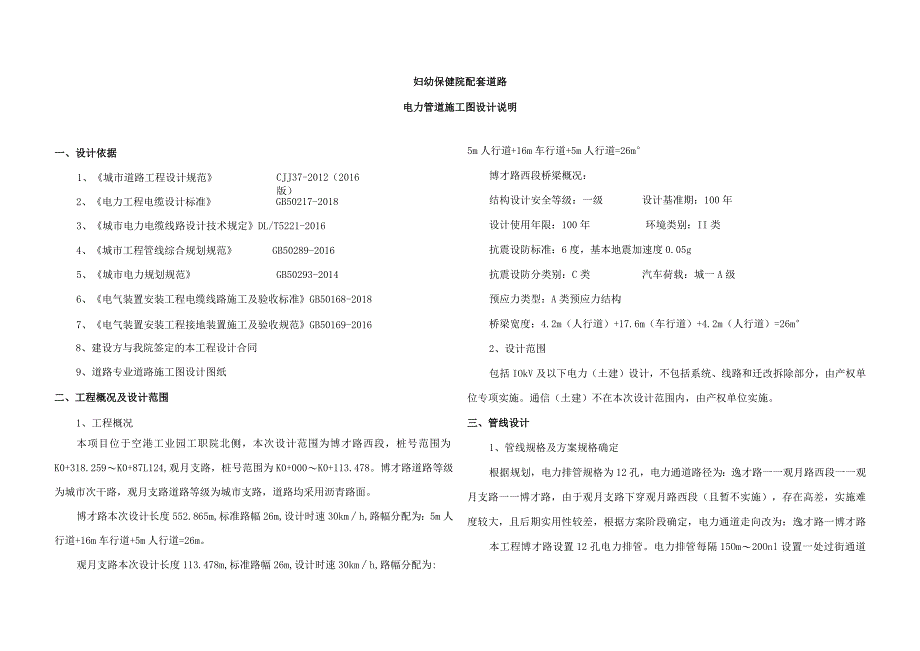

1、妇幼保健院配套道路电力管道施工图设计说明一、设计依据1、城市道路工程设计规范CJJ37-2012（2016版）2、电力工程电缆设计标准GB50217-20183、城市电力电缆线路设计技术规定DL/T5221-20164、城市工程管线综合规划规范GB50289-20165、城市电力规划规范GB50293-20146、电气装置安装工程电缆线路施工及验收标准GB50168-20187、电气装置安装工程接地装置施工及验收规范GB50169-20168、建设方与我院签定的本工程设计合同9、道路专业道路施工图设计图纸二、工程概况及设计范围1、工程概况本项目位于空港工业园工职院北侧，本次设计范围为博才路西段
2、，桩号范围为K0+318.259K0+87L124,观月支路，桩号范围为K0+000K0+113.478。博才路道路等级为城市次干路，观月支路道路等级为城市支路，道路均采用沥青路面。博才路本次设计长度552.865m,标准路幅26m,设计时速30kmh,路幅分配为：5m人行道+16m车行道+5m人行道=26m。观月支路本次设计长度113.478m,标准路幅26m,设计时速30kmh,路幅分配为:5m人行道+16m车行道+5m人行道=26m博才路西段桥梁概况：结构设计安全等级：一级设计基准期：100年设计使用年限：100年环境类别：II类抗震设防标准：6度，基本地震加速度0.05g抗震设防分类别
3、：C类汽车荷载：城一A级预应力类型：A类预应力结构桥梁宽度：4.2m（人行道）+17.6m（车行道）+4.2m（人行道）=26m2、设计范围包括IOkV及以下电力（土建）设计，不包括系统、线路和迁改拆除部分，由产权单位专项实施。通信（土建）不在本次设计范围内，由产权单位实施。三、管线设计1、管线规格及方案规格确定根据规划，电力排管规格为12孔，电力通道路径为：逸才路一一观月路西段一一观月支路一一博才路，由于观月支路下穿观月路西段（且暂不实施），存在高差，实施难度较大，且后期实用性较差，根据方案阶段确定，电力通道走向改为：逸才路一博才路。本工程博才路设置12孔电力排管。电力排管每隔15Om20O

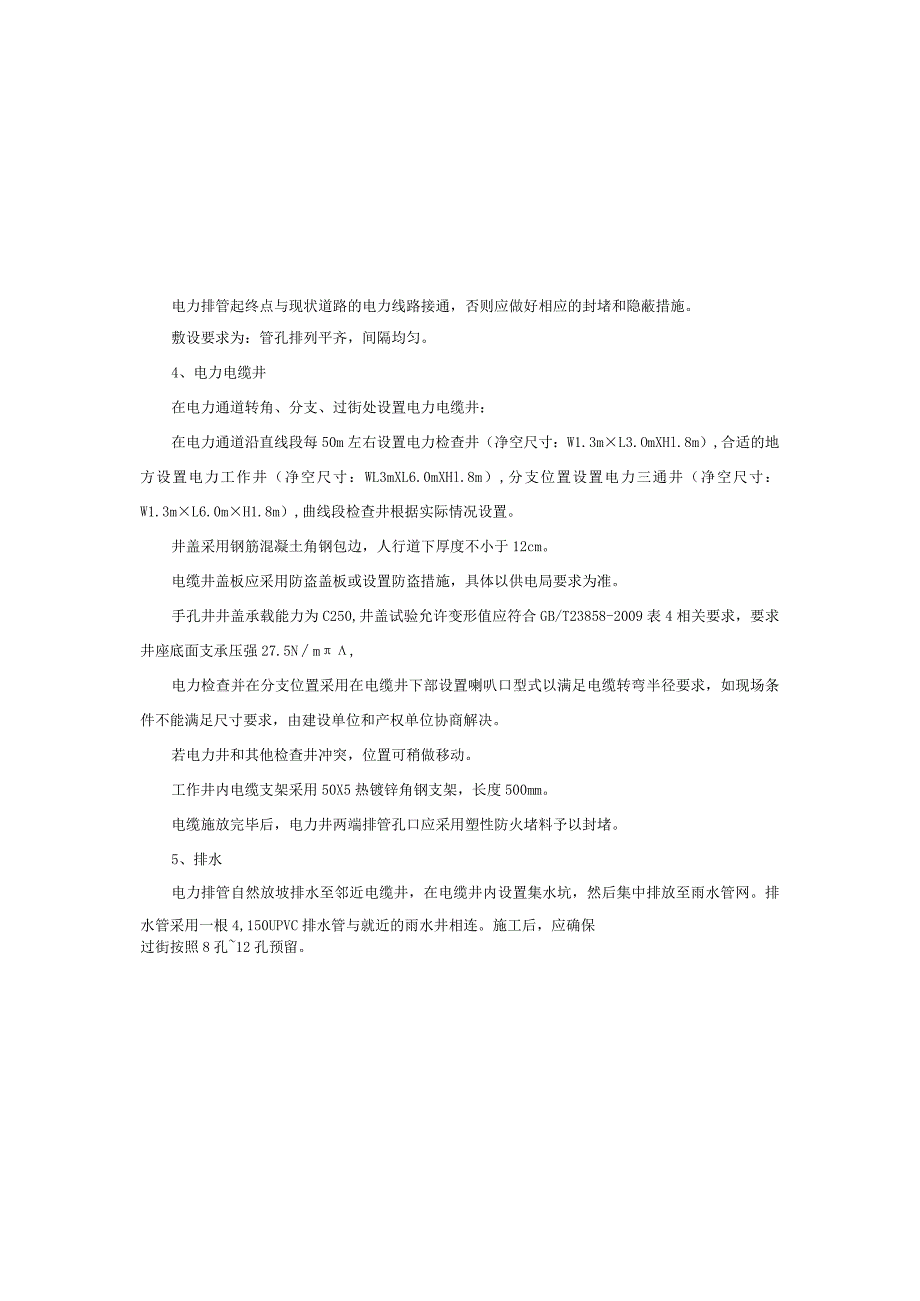

4、nl设置一处过街通道，电力排管起终点与现状道路的电力线路接通，否则应做好相应的封堵和隐蔽措施。敷设要求为：管孔排列平齐，间隔均匀。4、电力电缆井在电力通道转角、分支、过街处设置电力电缆井：在电力通道沿直线段每50m左右设置电力检查井（净空尺寸：W1.3mL3.OmXHl.8m）,合适的地方设置电力工作井（净空尺寸：WL3mXL6.0mXHl.8m）,分支位置设置电力三通井（净空尺寸：W1.3mL6.0mH1.8m）,曲线段检查井根据实际情况设置。井盖采用钢筋混凝土角钢包边，人行道下厚度不小于12cm。电缆井盖板应采用防盗盖板或设置防盗措施，具体以供电局要求为准。手孔井井盖承载能力为C250,井
5、盖试验允许变形值应符合GB/T23858-2009表4相关要求，要求井座底面支承压强27.5Nm,电力检查并在分支位置采用在电缆井下部设置喇叭口型式以满足电缆转弯半径要求，如现场条件不能满足尺寸要求，由建设单位和产权单位协商解决。若电力井和其他检查井冲突，位置可稍做移动。工作井内电缆支架采用50X5热镀锌角钢支架，长度500mm。电缆施放完毕后，电力井两端排管孔口应采用塑性防火堵料予以封堵。5、排水电力排管自然放坡排水至邻近电缆井，在电缆井内设置集水坑，然后集中排放至雨水管网。排水管采用一根4,150UPVC排水管与就近的雨水井相连。施工后，应确保过街按照8孔12孔预留。2、总体要求本工程新建
6、电力排管设置在道路左侧人行道下，距离人行道外侧边线LOnio桥梁段电力排管在桥梁左侧人行道板框架内敷设，布置方式详“DQ-05电力排管大样图”本设计应取得规划部门和电力部门的批准后实施。为减少管线在道路交叉口处的重叠交叉，当管线竖向位置发生矛盾时，宜按下列规定处理：1)压力管线让重力自流管线；(2)可弯曲管线让不易弯曲管线；(3)分支管线让主干管线；(4)小管径管线让大管径管线。3、电力排管本工程电力排管主干通道设计规格为4X3电力排管，电力支线过街设计规格为4X2电力排管，管材选用CPVCI67/8高压红泥管，要求高压红泥管环刚度2l2kN11f在排管左侧设置12孔CPVClI0/5电力通信
7、管，具体详“DQ-05电力排管大样图”。电力排管每隔200米左右设置一处过街。电力排管在人行道下敷设时采用C20碎包封，厚度不小于20cm,管顶埋深距道路面层不得小于0.5m,在车行道下敷设时应采用铺设钢筋网，C20碎满包封，管顶埋深距道路面层不得小于1.Om,当不满足深度要求时应采用铺设钢筋网予以加强。电力排管尽可能沿直线排列，每根管子原则上只穿一根电缆。管道在施工过程中，若开挖到其它管道，应采取相应的措施进行保护。电力管道施工前必须与当地供电主管部门衔接，施工中必须严格满足其技术要求。未尽之处可参考国家标准图集110KV及以下电缆敷设12DIO15、电力电缆井设计与安装07SD101-8s
8、地下建筑防水构造10J301、国家电网公司配电网工程典型设计IokV电缆分册和国家相关规范执行。六、主要工程量表博才路序号名称型号规格单位数量备注1人行道电力排管12孔CPVC167/8+2孔CPVCl10/5高压红泥管米588含管材及配套管枕等2车行道电力排管12孔CPVC167/8+2孔CPVCl10/5高压红泥管米24含管材及配套管枕等3车行道电力排管8孔CPYCI67/8+1孔CPVCl10/5高压红泥管米50含管材及配套管枕等4直通电力检查井W1.3mL3.0mH1.8m座95直通电力工作井WL3mXL6.0mXHl.8m座26电力三通井WL3mL6.011)HL8m座17桥梁上电力
9、节点WO.495mXLI.75m个132块活动盖板8热镀锌扁钢-50x5米9079热镀锌角钢L50x50x5,L=2.5m根5610LPVC排水管150米65711现状电力迁改DN30项1产权单位实施，不在本次范围排水畅通、防止倒灌现象。6、接地沿电力管道外侧通长埋设一根-50X5热镀锌扁钢作为接地干线。工作井外四个角各设一根L50X5X2500mm热镀锌角钢接地极，接地极完全打入基础土中。接地干线与接地极及井内其他金属预埋件采用热镀锌圆钢可靠焊接连通。接地电阻不大于4欧。所有金属构件作好防腐防锈处理。7、施工及注意事项1）管线间距需满足城市电力规划规范GB50293-2014内的相关章节。2
10、）电力管沟施工过程中应与其他管线统筹安排，协调施工，如遇现场开挖情况与设计不符，应即时通知设计，以便会同其他相关管线一道更改。3）通道在施工过程中，开挖到其他管道，应采取相应的措施进行保护。4）施工时遇到地下水丰富区域应采取降水等措施。5）电力排管采用高压红泥管，并配套采用管枕，采用混凝土包封。四、环保专节1、电力排管施工时，应注意开挖合理性，开挖土石方合理堆放。2、散落在道路上的泥土应及时清扫，保证道路清洁无污染，施工现场做到工完料尽场地清，随做随清，当天做当天清。五、其他本工程由于综合管网较为复杂，涉及各相关专业主管部门多，因此在施工过程中难免出现各种复杂技术问题，施工单位应在出现具体施工难题时及时通报甲方，设计单位及各相关部门共同研究解决，切忌野蛮施工。观月支路序号名称型号规格单位数H备注1人行道电力排管12孔CPVC167/8+2孔CPVCl10/5高压红泥管米96含管材及配套管枕等2车行道电力排管8孔CPVC167/8+1孔CPVCl10/5高压红泥管米25含管材及配套管枕等3Ifl通电力检查井W1.3mL3.OmXHl.8m座24电力三通井W1.3mL6.0mHl.8m座15热镀锌扁钢-50x5米1516热镀锌角钢L50x50x5,L=2.5m根127UPVC排水管150米141
