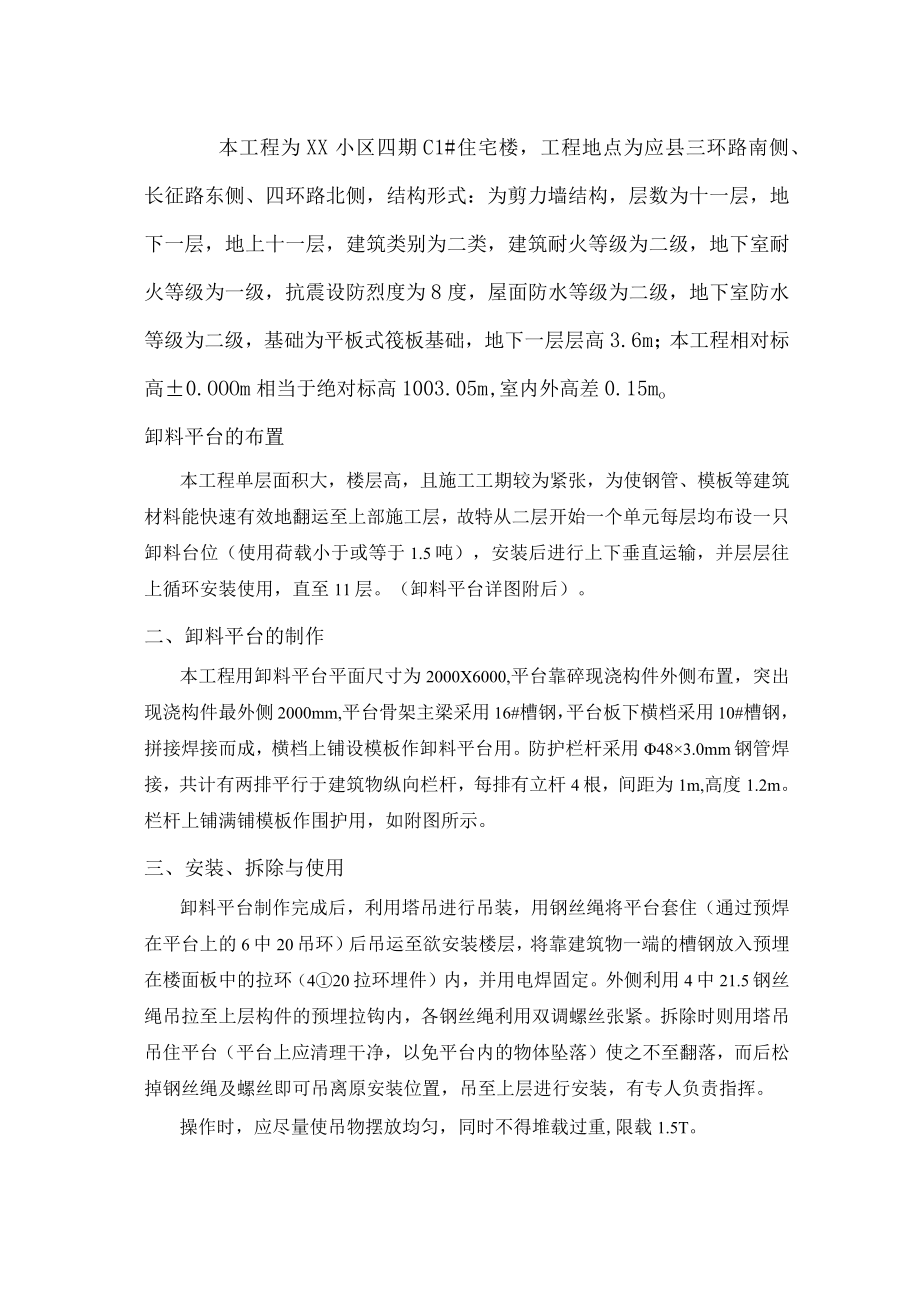

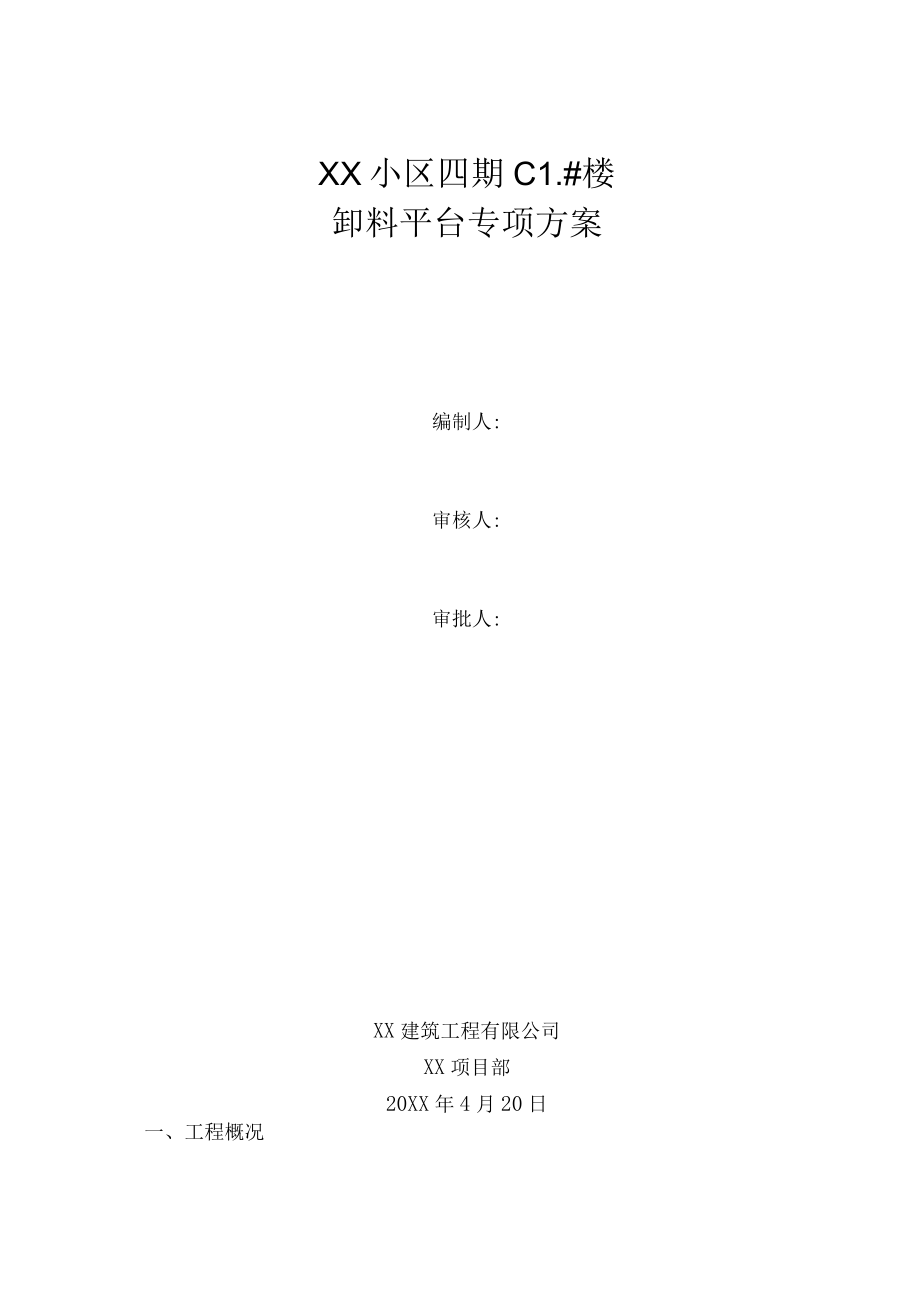

1、XX小区四期C1.#楼卸料平台专项方案编制人:审核人:审批人:XX建筑工程有限公司XX项目部20XX年4月20日一、工程概况本工程为XX小区四期C1#住宅楼，工程地点为应县三环路南侧、长征路东侧、四环路北侧，结构形式：为剪力墙结构，层数为十一层，地下一层，地上十一层，建筑类别为二类，建筑耐火等级为二级，地下室耐火等级为一级，抗震设防烈度为8度，屋面防水等级为二级，地下室防水等级为二级，基础为平板式筏板基础，地下一层层高3.6m；本工程相对标高0.OOOm相当于绝对标高1003.05m,室内外高差0.15mo卸料平台的布置本工程单层面积大，楼层高，且施工工期较为紧张，为使钢管、模板等建筑材料能快
2、速有效地翻运至上部施工层，故特从二层开始一个单元每层均布设一只卸料台位（使用荷载小于或等于1.5吨），安装后进行上下垂直运输，并层层往上循环安装使用，直至11层。（卸料平台详图附后）。二、卸料平台的制作本工程用卸料平台平面尺寸为2000X6000,平台靠碎现浇构件外侧布置，突出现浇构件最外侧2000mm,平台骨架主梁采用16#槽钢，平台板下横档采用10#槽钢，拼接焊接而成，横档上铺设模板作卸料平台用。防护栏杆采用483.0mm钢管焊接，共计有两排平行于建筑物纵向栏杆，每排有立杆4根，间距为1m,高度1.2m。栏杆上铺满铺模板作围护用，如附图所示。三、安装、拆除与使用卸料平台制作完成后，利用塔吊

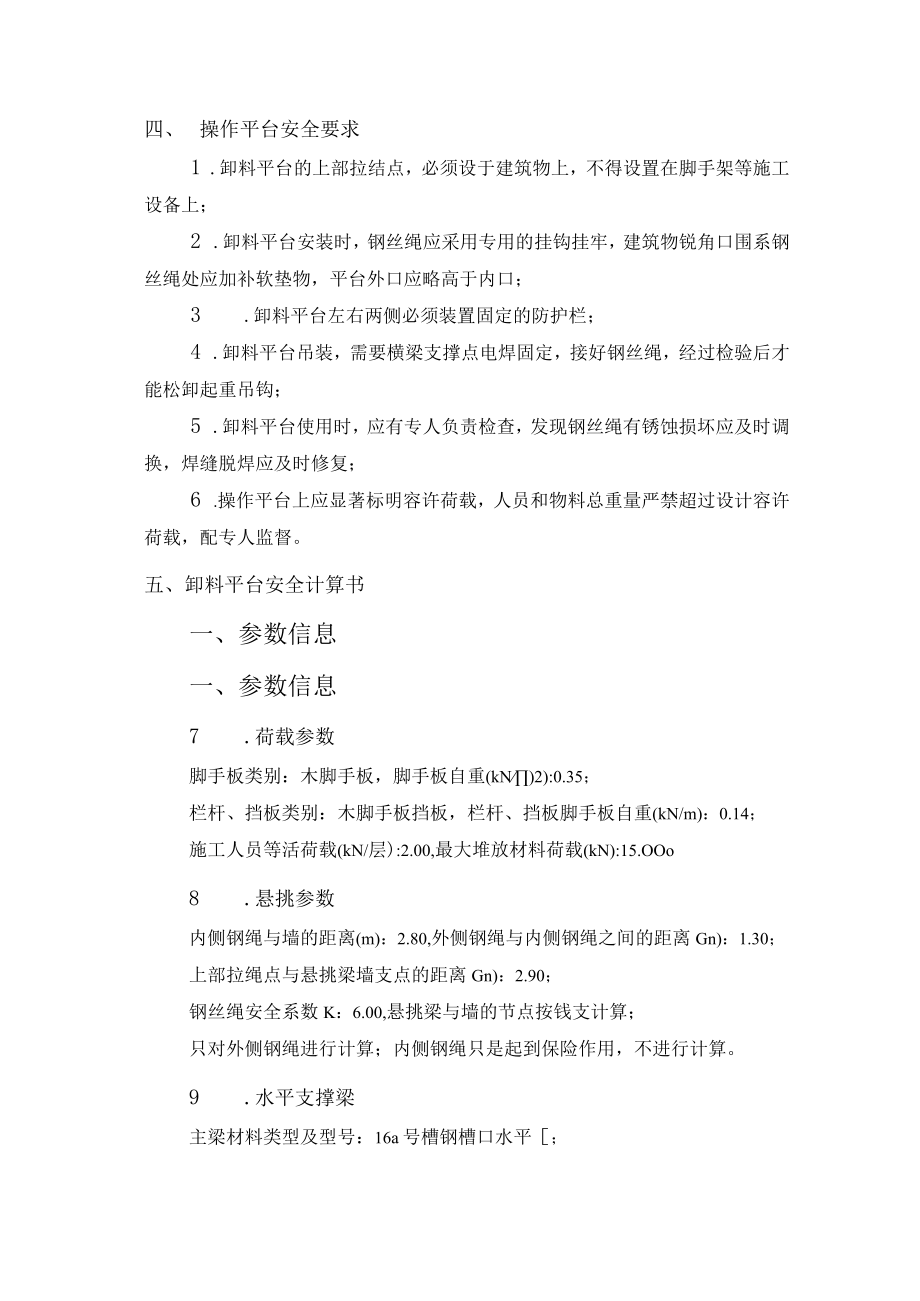

3、进行吊装，用钢丝绳将平台套住（通过预焊在平台上的6中20吊环）后吊运至欲安装楼层，将靠建筑物一端的槽钢放入预埋在楼面板中的拉环（420拉环埋件）内，并用电焊固定。外侧利用4中21.5钢丝绳吊拉至上层构件的预埋拉钩内，各钢丝绳利用双调螺丝张紧。拆除时则用塔吊吊住平台（平台上应清理干净，以免平台内的物体坠落）使之不至翻落，而后松掉钢丝绳及螺丝即可吊离原安装位置，吊至上层进行安装，有专人负责指挥。操作时，应尽量使吊物摆放均匀，同时不得堆载过重,限载1.5T。四、操作平台安全要求1 .卸料平台的上部拉结点，必须设于建筑物上，不得设置在脚手架等施工设备上；2 .卸料平台安装时，钢丝绳应采用专用的挂钩挂牢
4、，建筑物锐角口围系钢丝绳处应加补软垫物，平台外口应略高于内口；3 .卸料平台左右两侧必须装置固定的防护栏；4 .卸料平台吊装，需要横梁支撑点电焊固定，接好钢丝绳，经过检验后才能松卸起重吊钩；5 .卸料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复；6 .操作平台上应显著标明容许荷载，人员和物料总重量严禁超过设计容许荷载，配专人监督。五、卸料平台安全计算书一、参数信息一、参数信息7 .荷载参数脚手板类别：木脚手板，脚手板自重(kN)2):0.35；栏杆、挡板类别：木脚手板挡板，栏杆、挡板脚手板自重(kN/m)：0.14；施工人员等活荷载(kN/层):2.00,最
5、大堆放材料荷载(kN):15.OOo8 .悬挑参数内侧钢绳与墙的距离(m)：2.80,外侧钢绳与内侧钢绳之间的距离Gn)：1.30；上部拉绳点与悬挑梁墙支点的距离Gn)：2.90；钢丝绳安全系数K：6.00,悬挑梁与墙的节点按钱支计算；只对外侧钢绳进行计算；内侧钢绳只是起到保险作用，不进行计算。9 .水平支撑梁主梁材料类型及型号：16a号槽钢槽口水平；次梁材料类型及型号：1Oa号槽钢槽口水平；次梁水平间距1.d(m)：0.50,建筑物与次梁的最大允许距离1.e(m)：1.20。10 卸料平台参数水平钢梁(主梁)的悬挑长度(m)：5.10,水平钢梁(主梁)的锚固长度(m)：1.50,次梁悬臂Mc
6、(m)：0.00；平台计算宽度(m)：1.90。单位：(mm)二、次梁的验算次梁选择16a号槽钢槽口水平,间距0.5m,其截面特性为：面积A=21.95cm2；惯性距Ix=866.2cm4；转动惯量Wx=108.3cm3；回转半径ix=6.28cm；截面尺寸：b-63mm,h=160mm,t=IOmmo1 .荷载计算(1)、脚手板的自重标准值：本例采用木脚手板，标准值为0.35kNm2;Qi=O.350.50=0.18kNm;(2)、型钢自重标准值：本例采用16a号槽钢槽口水平,标准值为0.17kNmQ2-O.17kNm(3)、活荷载计算D施工荷载标准值：取2.00kNm2Q3=2.00kNm
7、22)最大堆放材料荷载P：15.OOkN荷载组合Q=1.2(0.18+0.17)+1.4X2.000.50=1.81kNmP=1.415.00=21.OOkN2 .内力验算内力按照集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下:PQT;m；IJm!次梁计算简图最大弯矩M的计算公式(规范JGJ80-91,P31)为：Mmax=q1.28(1.-m21.2)2+p1./4经计算得出:Mmax=(1.81X1.9078)(1-(0.OO2/1.902)2+21.00X1. 90/4=10.79kNmo最大支座力计算公式：R=P+q(1.+2m)2经计算得出：R=(21.00+1.81(1.9
8、0+20.00)/2=12.22kN3 .抗弯强度验算次梁应力：=MxWxf其中Yx-截面塑性发展系数，取1.05；f钢材的抗压强度设计值，f=205.00N/Inm2；次梁槽钢的最大应力计算值o=1.08104(i.05i08.30)=94.91Nmr2;次梁槽钢的最大应力计算值。=94.912Nmm2小于次梁槽钢的抗压强度设计值f=205Nm满足要求！4 .整体稳定性验算=MbWxf其中，b-均匀弯曲的受弯构件整体稳定系数，按照下式计算：b=(570tb1.h)(235fv)经过计算得到b=57010.0063.00235(1900.00160.00235.0)=1.18;由于b大于0.6
9、,按照下面公式调整：b=1.07-0.282b1.0得到b=0.831；次梁槽钢的稳定性验算=1.08104(0.831108.300)=119.89Nmm2;次梁槽钢的稳定性验算=119.886Nmm2小于次梁槽钢的抗压强度设计值f=205Nm2,满足要求！三、主梁的验算根据现场实际情况和一般做法，卸料平台的内钢绳作为安全储备不参与内力的计算。主梁选择16a号槽钢槽口水平,其截面特性为：面积A=21.95cm2；惯性距I=866.2cm4；转动惯量Wx=108.3cm3；回转半径i=6.28cm；截面尺寸，b-63mm,h-160mm,t=10mm;1 .荷载验算(D栏杆与挡脚手板自重标准值
10、：本例采用木脚手板挡板，标准值为0.14kNm;Q=0.14kNm;(2)槽钢自重荷载Q2=O.17kNm静荷载设计值q=1.2(Qi+Q2)=1.2(0.14+0.17)=0.37kNmj次梁传递的集中荷载取次梁支座力R；2.内力验算卜IOOO410015000.96kN1.72kN1.72kN172kN12.22kM.72kN1.72kN0.96kN0.37kNm0.3Nm0.37kNmI1.1.iuuJ(2)悬挑卸料平台水平钢梁计算简图12.68912.503iq.597-0.96-2.ee5I51623-3.527 -3.712 5617悬挑水平钢梁支撑梁剪力图(kN)悬挑水平钢梁支撑
11、梁弯矩图(kNm)悬挑水平钢梁支撑梁变形图(mm)从左至右各支座反力:R1.17.459kN;R2=11.931kN;R3=-4.207kN205.00,满足要求！四、钢丝拉绳的内力验算水平钢梁的垂直支坐反力RCi和拉钢绳的轴力RUi按照下面计算，RCi=RUiSinOi其中Rci-水平钢梁的垂直支坐反力(kN)；RUi-拉钢绳的轴力(kN)；i-拉钢绳的轴力与水平钢梁的垂直支坐反力的夹角；sini=Sin(ArcTan(2.9/(1.3+2.8)=0.577；根据以上公式计算得到外钢绳的拉力为：Rui=Rci/sini;Rur17.459/0.577=30.23kN；五、钢丝拉绳的强度验算选
12、择6X19钢丝绳,钢丝绳公称抗拉强度1550MPa,直径21.5mm。Fg=aFgK其中FJ一钢丝绳的容许拉力(kN)；Fg钢丝绳的钢丝破断拉力总和(kN),查表得Fg=271.5kN;-钢丝绳之间的荷载不均匀系数，对6X19、6X37、6X61钢丝绳分别取0.85、0.82和0.8。a=0.85；K-钢丝绳使用安全系数。K=6o得到：Fg38.462kNRu=30.233kNo经计算，选此型号钢丝绳能够满足要求。六、钢丝拉绳拉环的强度验算取钢丝拉绳(斜拉杆)的轴力最大值RU进行计算作为拉环的拉力N为：N=RU=30233.350N。拉环强度计算公式为：=NAf其中，f为拉环钢筋抗拉强度，按照
13、混凝土结构设计规范10.9.8所述在物件的自重标准值作用下，每个拉环按2个截面计算的。拉环的应力不应大于50Nm)2,故拉环钢筋的抗拉强度设计值f=50.ON/mm2；所需要的拉环最小直径D=30233.4X4/(3.14250.002)k2=19.6mm0实际拉环选用直径D=20mrn的HPB235的钢筋制作即可。七、操作平台安全要求1 .卸料平台的上部拉结点，必须设于建筑物上，不得设置在脚手架等施工设备上；2 .卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角口围系钢丝绳处应加补软垫物，平台外口应略高于内口；3 .卸料平台左右两侧必须装置固定的防护栏；4 .卸料平台吊装，需要横梁支撑点电焊固定，接好钢丝绳，经过检验后才能松卸起重吊钩；5 .卸料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应及时
