1、5、给水排水工程管道结构设计规范(GB50332-2002)；6、室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)7、埋地硬聚氯乙烯排水管道工程技术规程(CECSI22： 2001)；8、自承式给水钢管跨越结构设计规程(CECS214： 2006)；9、给水排水管道工程施工及验收规范(GB50268-2008)；10、给水排水构筑物工程施工及验收规范(GB50141-2008)；11、城镇污水处理厂污染物排放标准(GB18918-2002)；12、检查井盖(GB/T 23858-2009)；13、防洪标准GB 50201-201414、市政公用工程设计文件编制深度规定(201
2、3年版)；15、重庆市市政工程施工图设计文件编制深度规定(2017年版)16、重庆市市政工程施工图设计文件技术审查要点(2019年版)17、山地城市室外排水管渠设计标准(DBJ50/T-296-2018 )18、混凝土结构设计规范(GB50010-2010) (2015版)19、混凝土结构工程施工质量验收规范(GB50204-2015)20、埋地塑料排水管道工程技术规范CJJ143-201021、城市工程管线综合规划规范(GB50289-2016)22、城市道路交通工程项目规范(GB55011-2021)23、建筑与市政工程抗震通用规范(GB55002-2021)居民集中点污水处理站及配套管网
3、建设工程项目排水施工图设计说明1工程概况项目名称：居民集中点污水处理站及配套管网建设工程项目。工程规模：本次设计范围为大足区龙岗街道、智凤街道、棠香街道3个街道9个居民集中点居民污水收集管网以及污水处理设施设计，其中新建DN300污水管网12.9k,新建污水处理设施20处。工程地点：本项目位于建设范围：2设计依据2.1设计依据(1)甲方提供片区规划图；(2)甲方提供片区内1：500地形图(3)重庆市大足区生态环境局关于獭溪河流域(龙岗街道、智凤街道)居民集中点污水处理站及配套管网建设工程初步设计审查的意见(大足环发(2023)37号)2.2 采用的规范标准1、室外排水设计标准(GB50014-

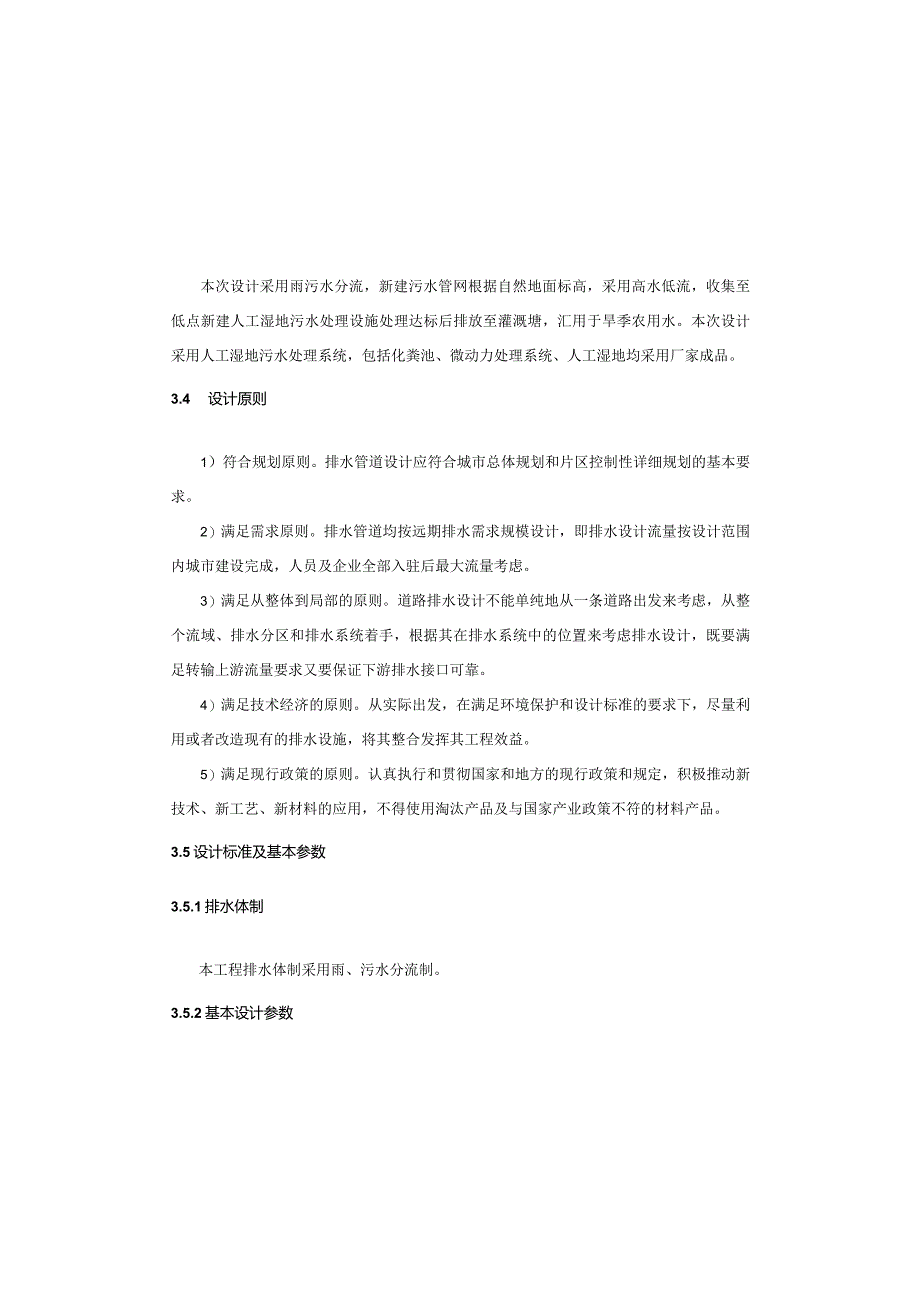

4、2021)；2、室外给水设计标准(GB50013-2018)；3、城市给水工程规划规范(GB50282-2016；4、给水排水工程构筑物结构设计规范(GB50069-2002)：本次设计采用雨污水分流，新建污水管网根据自然地面标高，采用高水低流，收集至低点新建人工湿地污水处理设施处理达标后排放至灌溉塘，汇用于旱季农用水。本次设计采用人工湿地污水处理系统，包括化粪池、微动力处理系统、人工湿地均采用厂家成品。3.4 设计原则1）符合规划原则。排水管道设计应符合城市总体规划和片区控制性详细规划的基本要求。2）满足需求原则。排水管道均按远期排水需求规模设计，即排水设计流量按设计范围内城市建设完成，人员
5、及企业全部入驻后最大流量考虑。3）满足从整体到局部的原则。道路排水设计不能单纯地从一条道路出发来考虑，从整个流域、排水分区和排水系统着手，根据其在排水系统中的位置来考虑排水设计，既要满足转输上游流量要求又要保证下游排水接口可靠。4）满足技术经济的原则。从实际出发，在满足环境保护和设计标准的要求下，尽量利用或者改造现有的排水设施，将其整合发挥其工程效益。5）满足现行政策的原则。认真执行和贯彻国家和地方的现行政策和规定，积极推动新技术、新工艺、新材料的应用，不得使用淘汰产品及与国家产业政策不符的材料产品。3.5设计标准及基本参数3.5.1排水体制本工程排水体制采用雨、污水分流制。3.5.2基本设计
6、参数a.最大设计流速:24、城乡排水工程项目规范（GB55027-2022）2.3初步设计意见及执行情况1、设计依据中，补充方案或环评的批复，地勘资料等。回复：设计依据中已补充前期可研文件及批复，业主暂未做地勘，地勘后期补充。2、设计规范，补充镇（乡）村排水工程技术标准、农村生活污水集中处理设施水污染排放标准（DB50/848-202D。回复：以补充乡镇相关设计规范3、排水检查井井盖应有“污水”标识，设防坠落装置，检查井采用预制混凝土检查井，同时考虑防渗措施。回复：已补充要求，检查井井盖应有污水“标识，且设置了防坠落网，检查井均采用现浇检查井，修改详见设计说明5.4.5及相关图纸.4、由于污水
7、处理站规模太小，应集中修建，不宜过于分散布置回复：回复：本次设计站点位置与可研保持一致，与可研批复文件要求一致，结合业主及环保局意见，本次设计按可研批复要求进行设计。5、根据概算文件，管网部分及处理站的综合单价偏高，请复核。回复：已修改概算相关造价。3排水工程3.1 片区排水现状本次设计设计区域现状无污水管网及污水处理设施，污水直接排放。3.2 片区排水规划片区无相关规划。3.3 3排水设计概况QaVe=qlX流域计算人口数(人)/(243600)(L/S)ql=城市综合供水量标准X85%X95%(L/Capd)Ks：雨水及地下水渗入量系数，本次取值为10%。Kz:总变化系数,按下表取值平均日
8、流量(LZs)51540701002005001000KZ值2.72.42.12.01.91.81.61.5污水管道水力计算方法：Q=AXV式中：Q一污水干管设计流量(m%)A一水流过水断面面积(nF)V流速(ms)水力计算采用曼宁公式：121V=J32过水断面：A=(sincos)r2(m2)haO水力半径：一行(m)Or：A=(sinOCoSO)r2(m2)hD2-0slncosR=T(m)2(H-B)式中：V-流速(ms)：R水力半径(m)I水力坡降塑料管道：雨水管道VnlaX=8.Oms,污水管道VmaX=6.Om/s；钢筋混凝土管道：Vmax=5.Om/s；b.最小流速：污水管道在设
9、计充满度下为Vmin=O.6ms,雨水管道Vmin=O.75msoc.雨水管道按满流设计；污水按非满流设计其最大设计充满度按下表：表3.5T污水管道最大设计充满度管径（mm）最大设计充满度200-3000.55350-4500.65500-9000.7010000.75本工程排水管道均采用管顶平接。4污水系统设计4.1污水量计算根据镇（乡）村给水工程技术规程（CJJI23-2008）,结合本项目实际情况，选取“村庄，户内有给排水卫生设备，无淋浴设备”，最高日人均用水定额为40T00L/（人d）,本次设计结合区内实际用水情况，最高日人均供水定额取80L（人d）,污水量按最大日人均供水量的80%计
10、，污水收集率为95%,另考虑污水流量I（H的地表水渗入。分流制污水管道设计流量计算公式：Qmax=Qave（Ks+Kz）（L/S）式中Qmax：设计污水流量（LZS）最高日最高时污水秒流量。Qave：平均日平均时污水流量（LZS）,根据综合污水量标准q计算。(3)柔性接口的位置应设置在管道纵向容易出现不均匀沉降的部位，当管道纵向不均匀沉降的范围较大时，应在管段上连续设置一个以上的柔性接口。5.3基础(1)基础采用砂石基础。(2)砂垫层基础详大样图。5.4钢管防腐(1)钢管内壁：采用环氧煤沥青涂料，一般为二道底漆，二道面漆，漆膜(干膜)总厚度200nu(2)埋地钢管外壁：采用石油沥青加强级防腐(
11、四油三布)，具体作法为:沥青底漆-沥青-玻璃布-沥青-玻璃布-沥青-玻璃布-沥青-聚氯乙烯工业膜，涂层总厚度大于5.5mm,具体要求见给水排水管道施工及验收规范(GB50268-2008)；(3)非埋地钢管外壁及管件：采用加强级环氧煤沥青四油一布防腐层和牺牲阳极法保护，具体要求见给水排水管道施工及验收规范(GB50268-2008)及埋地钢质管道牺牲阳极阴极保护设计规范。5.5检查井(1)管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井。(2)检查井统一采用防盗防沉降铸铁井盖及盖座。按其承载能力，人行道上最低选用C250类型，车行道上最低选用D400类型。井盖盖
12、座内空应与检查井砌块收口尺寸一致(70OnHn)。爬梯采用复合材料。井盖及爬梯做法详见14S501T。(3)检查并做法详见大样图。(4)检查井井盖应有标识。位于路面上的井盖，宜与路面持平；位于绿化带内n一管材粗糙系数，HDPE双壁波纹管取0.011,球墨铸铁管取0.012。4.2 平面设计本次设计新建污水管网根据自然地面标高，高水低流。4.3 纵断面设计新建污水管网坡向与自然地形坡向基本一致，最小坡度0.003,确保在设计流量范围内污水管道流速大于0.6ms并小于8ms（塑料管最大8ms,金属管最大Iom/s）。（根据山地城市室外排水管渠设计标准（DBJ50/T-296-2018）中4.3.1
13、要求）5管材、基础及接口5.1 管材及断面形式（1）本工程管材采用HDPE双壁波纹管，环刚度SN28KN11f0管道的制造及安装应符合制造及安装应符合埋地聚乙烯排水管管道工程技术规程（CECSI64：2004）的相关规定。（2）架空管道采用大一级钢套管，钢套管采用内外防腐，壁厚6,焊接，采用内外防腐。（3）覆土VO.7m时采用排水球墨铸铁管（管道内壁须采用水泥砂浆防腐并喷涂刚分子材料以抗冲刷，防腐要求在出厂前完成制作），混凝土满包，详见满包大样图。（4）管道坡度20%时，做法详图纸边坡排水跌落管大样图。（5）所选材料应为符合国家及省、市有关部门相关标准、规范的合格产品，优先采用具有国家通用标准
14、的管材。5.2接口（1）管道接口采用柔性接口；（2）管接口形式采用承插橡胶圈接口。7.2 现场复核本工程雨污水上下游管线必须接顺。设计要求在施工放线时首先复核上下游现状管渠、接纳水体等的位置、标高、断面尺寸等，若与设计有不符之处，必须立即通知设计单位研究处理。7.3 沟槽开挖(1)管沟槽开挖放坡坡比根据所开挖的地质岩层情况确定，同时应满足给水排水管道工程施工及验收规范(GB50268-2008)第4.3条的要求。排水管沟沟槽开挖要求及开挖时工作面宽度详见管道沟槽开挖断面图。(2)开挖时如发现不良地质，则需根据有关施工规范对沟槽作支撑处理，防止垮塌事故，同时应确保周边建、构筑物的安全。(3)沟槽
