1、5、给水排水工程管道结构设计规范(GB50332-2002)；6、室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)；7、埋地硬聚氯乙烯排水管道工程技术规程(CECS122： 2001)；8、自承式给水钢管跨越结构设计规程(CECS214： 2006)；9、给水排水管道工程施工及验收规范(GB50268-2008)；10、给水排水构筑物工程施工及验收规范(GB50141-2008)；Ik城镇污水处理厂污染物排放标准(GB18918-2002)：12、检查井盖(GB/T 23858-2009)；13、防洪标准GB 50201-201414、市政公用工程设计文件编制深度规定(201
2、3年版)；15、重庆市市政工程施工图设计文件编制深度规定(2017年版)：16、重庆市市政工程施工图设计文件技术审查要点(2019年版)：17、山地城市室外排水管渠设计标准(DBJ50/T-296-2018)18、混凝土结构设计规范(GB50010-2010) (2015版)19、混凝土结构工程施工质量验收规范(GB50204-2015)20、埋地塑料排水管道工程技术规范CJJ143-201021、城市工程管线综合规划规范(GB50289-2016)22、城市道路交通工程项目规范(GB55011-2021)23、建筑与市政工程抗震通用规范(GB55002-2021)大映路(天子路至天龙路连接路

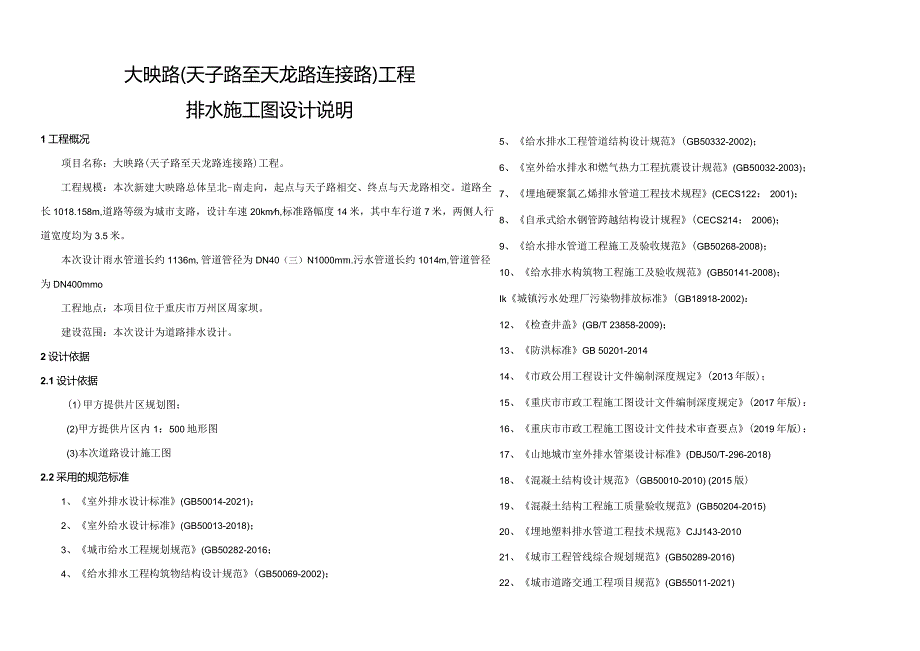

3、)工程排水施工图设计说明1工程概况项目名称：大映路(天子路至天龙路连接路)工程。工程规模：本次新建大映路总体呈北-南走向，起点与天子路相交、终点与天龙路相交。道路全长1018.158m,道路等级为城市支路，设计车速20kmh,标准路幅度14米，其中车行道7米，两侧人行道宽度均为3.5米。本次设计雨水管道长约1136m,管道管径为DN40（三）N1000m.污水管道长约1014m,管道管径为DN400mmo工程地点：本项目位于重庆市万州区周家坝。建设范围：本次设计为道路排水设计。2设计依据2.1设计依据(1)甲方提供片区规划图；(2)甲方提供片区内1：500地形图(3)本次道路设计施工图2.2采

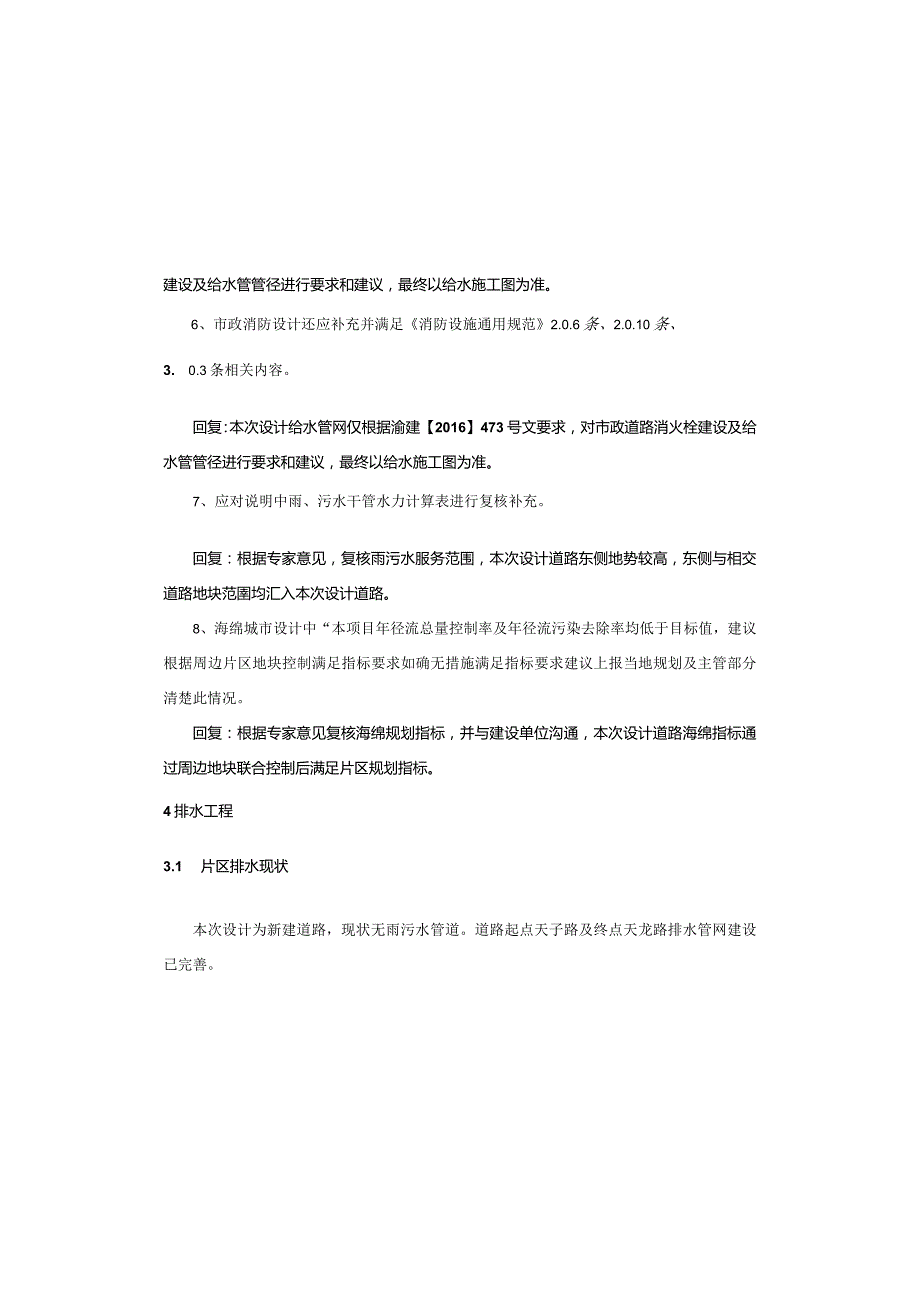

4、用的规范标准1、室外排水设计标准(GB50014-2021)；2、室外给水设计标准(GB50013-2018)；3、城市给水工程规划规范(GB50282-2016；4、给水排水工程构筑物结构设计规范(GB50069-2002)；建设及给水管管径进行要求和建议，最终以给水施工图为准。6、市政消防设计还应补充并满足消防设施通用规范2.0.6条、2.0.10条、3. 0.3条相关内容。回复：本次设计给水管网仅根据渝建【2016】473号文要求，对市政道路消火栓建设及给水管管径进行要求和建议，最终以给水施工图为准。7、应对说明中雨、污水干管水力计算表进行复核补充。回复：根据专家意见，复核雨污水服务范围
5、，本次设计道路东侧地势较高，东侧与相交道路地块范圉均汇入本次设计道路。8、海绵城市设计中“本项目年径流总量控制率及年径流污染去除率均低于目标值，建议根据周边片区地块控制满足指标要求如确无措施满足指标要求建议上报当地规划及主管部分清楚此情况。回复：根据专家意见复核海绵规划指标，并与建设单位沟通，本次设计道路海绵指标通过周边地块联合控制后满足片区规划指标。4排水工程3.1 片区排水现状本次设计为新建道路，现状无雨污水管道。道路起点天子路及终点天龙路排水管网建设已完善。3.2 片区排水规划道路无相关规划，本次设计管网根据道路纵向坡度，最终排入终点天龙路排水系统。3.3 排水设计概况本次设计雨水管道单
6、侧布置，管网位于道路右侧人行道下，距离路缘石L2m处。24、城市给水工程规划规范(GB50282-2016)；25、消防给水及消火栓系统技术规范(GB50974-2014)26、重庆市建设领域禁止、限制使用落后技术通告(2019年版)27、危险性较大的分部分项工程安全管理实施细则(2019年版)3上阶段意见及执行情况1、说明依据中应增设给水、消防给水、排水等现行国家规范。回复：根据专家意见补充增设给水、消防给水、排水等现行国家规范，具体详见设计说明2.2章节。2、根据建筑与市政抗震通用规范应有给排水管道抗震设计相关说明。回复，根据专家意见，补充给排水管道抗震设计说明九章节。3、市政给水仅消防给
7、水还是生活、消防合用管道？如仅为消防给水，应按消防给水及消火栓系统技术规范第二节确定市政消防给水设计流量并计算管道直径；如为生活、消防合用管道还应按室外排水设计标准第四章确定流量及管径。回复：本次设计给水管网仅根据渝建【2016】473号文要求，对市政道路消火栓建设及给水管管径进行要求和建议，最终以给水施工图为准。4、市政给水应有水源、水质、压力、管道材质等相关说明，应按室外给水设计标准第七章第四节、第五节进行管道及附属设施的相关设计。回复：本次设计给水管网仅根据渝建【2016】473号文要求，对市政道路消火栓建设及给水管管径进行要求和建议，最终以给水施工图为准。5、给水管道平面图中应有压力、
8、桩号、消火栓和阀门坐标标注，应补充给水纵断面图。回复：本次设计给水管网仅根据渝建【2016】473号文要求，对市政道路消火栓本工程排水体制采用雨、污水分流制。4. 5.2基本设计参数雨水管道按满流设计；污水按非满流设计其最大设计充满度按下表:表3.5T污水管道最大设计充满度管径(mm)最大设计充满度200-3000.55350-4500.65500-9000.70NlOoo0.75本工程排水管道均采用管顶平接。5雨水系统设计4.1 雨水量计算雨水设计流量公式：Q=qF(L/S) 暴雨强度(q)采用重庆市万州暴雨强度公式(2017版)：1504(1+0.945IgP),八0=(,+7.213严a
9、(L/shm) 设计暴雨重现期：道路排水系统P=5年 设计降雨历时：t=t1+t2(min)其中，地面集水时间：t1=5(min)管渠内雨水流行时间：L(Inin)按计算确定。 综合径流系数：巾=0.7。 汇水面积(F)分地块计算(hm2)o 雨水管沟断面的计算(雨水管道按满流进行计算)其断面计算如下：本次设计雨水重力管线1136m,收集道路及周边地块雨水后排入天龙路雨水系统。雨水管道长约1136m,管道管径为DMlO（三）NlOOOmnu本次设计污水管道单侧布置，管网位于道路左侧人行道下，距离路缘石L5m处。本次设计污水重力管线1014,收集道路周边地块污水后排入天龙路污水系统。污水管道长约
10、1014m,管道管径为DN400mm.具体管位详见综合管网标准横断面图。4.4 设计原则1）符合规划原则。城市排水管道设计应符合城市总体规划和片区控制性详细规划的基本要求。2）满足需求原则。排水管道均按远期排水需求规模设计，即排水设计流量按设计范围内城市建设完成，人员及企业全部入驻后最大流量考虑。3）满足从整体到局部的原则。道路排水设计不能单纯地从一条道路出发来考虑，从整个流域、排水分区和排水系统着手，根据其在排水系统中的位置来考虑排水设计，既要满足转输上游流量要求又要保证下游排水接口可靠。4）满足技术经济的原则。从实际出发，在满足环境保护和设计标准的要求下，尽量利用或者改造现有的排水设施，将
11、其整合发挥其工程效益。5）满足现行政策的原则。认真执行和贯彻国家和地方的现行政策和规定，积极推动新技术、新工艺、新材料的应用，不得使用淘汰产品及与国家产业政策不符的材料产品。6）污水管道、合流管道与生活给水管道相交时，应敷设在生活给水管道的下面。4.5 设计标准及基本参数雨水管管道坡向与道路坡向基本一致，最小坡度0.003,能确保在设计流量范围内雨水管道流速大于0.75ms并小于8ms(塑料管最大8ms,金属管最大IOm/s)。(根据山地城市室外排水管渠设计标准(DBJ50/T-296-2018)中4.3.1要求)。6污水系统设计6.1 污水量计算本次设计用水量指标参照城市给水工程规划规范GB
12、50282-2016计算。其综合用水指标取120m3h.d0污水收集率为90%。分流制污水管道设计流量计算公式：(1)分流制污水管道设计流量计算公式：Oa=(2+俳)XL1X&N.q.其中，QS=24x3600式中：Qnn设计流量(1/S)；Kz一一总变化系数；Qs一平均生活污水量(ls),按给水量的85%计，并考虑90%的收集率;Qg平均工业废水量(1/s)；N一一设计人口数量；q人均综合生活污水量(lcap.d)；1.1 一一地下水和其他未预见渗入量。污水量总变化系数参照生活污水量变化系数，按下表确定：表6.11污水量总变化系数表污水平均流量5154070100200K)O1000Q=V*
13、AV=(ln)*R(*3)*严Q：雨水设计流量(113s);V：雨水设计流速(ms);A：过水断面面积(m2);n：粗糙系数，对钢筋碎圆管取n=0.014:对塑料管取n=0.010：R：水力半径(m)；I：水力坡度。表5.IT雨水系统计算结果表序号计算管段总服务面积总设计流量设计管径设计坡度设计流速最大过流能力(hm2)(Ls)(mm)(%)(ms)(Ls)1Y3OY290.026.31DN40075.70716.302Y29-Y250.1030.17DN40054.82605.383Y25Y210.9261.94DN40023.05382.884Y21-YI72.0558.38DN6000.
