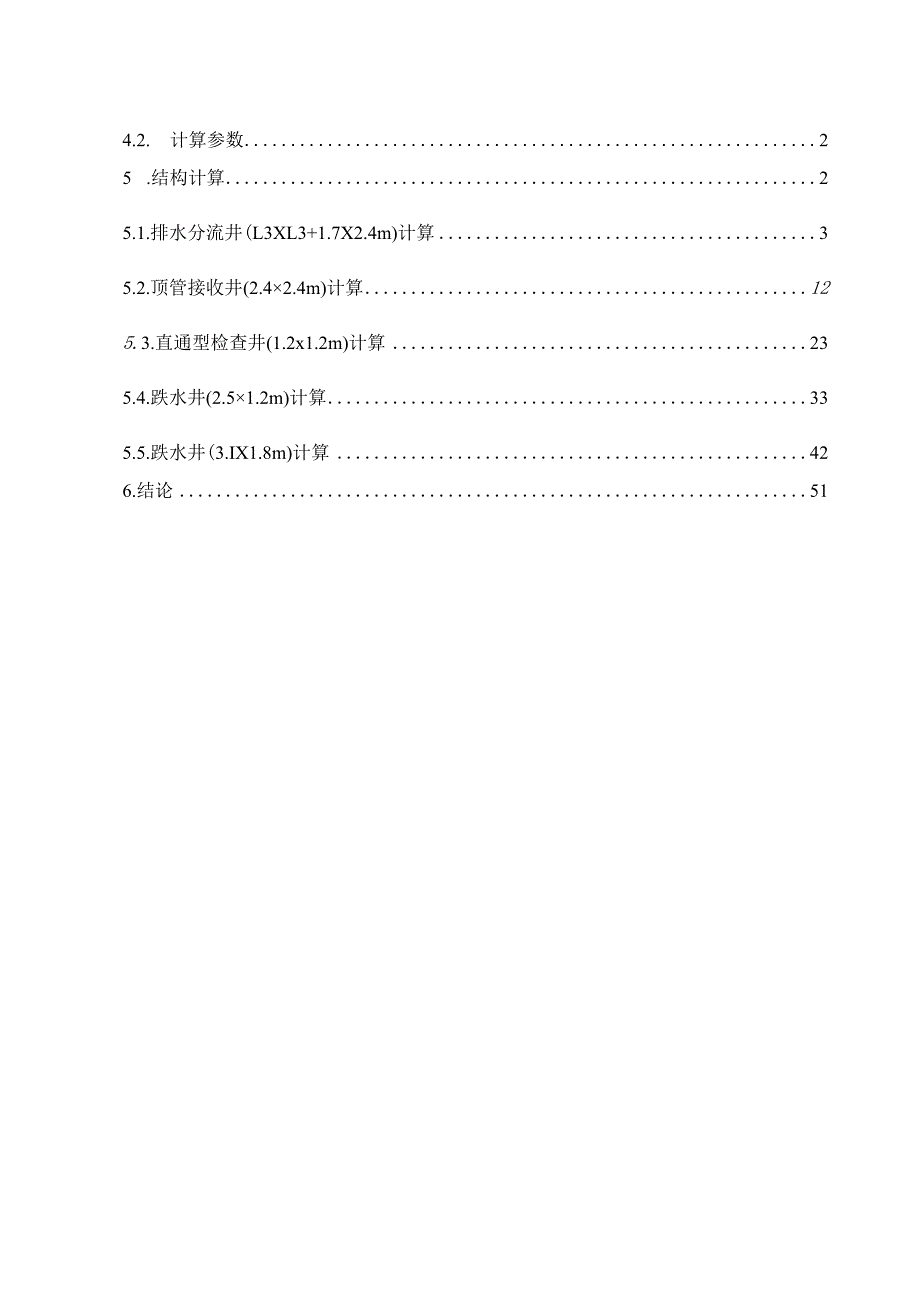

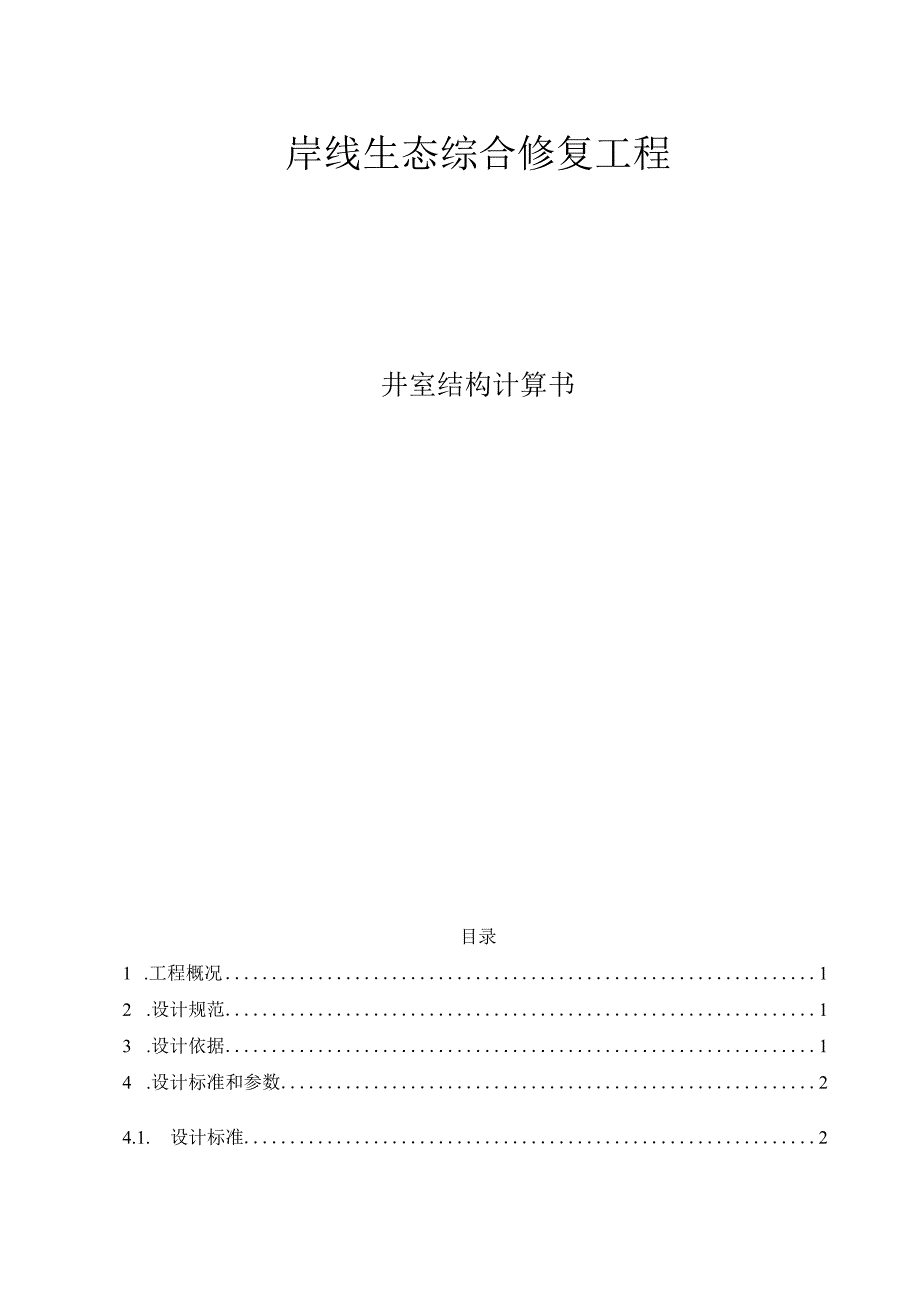

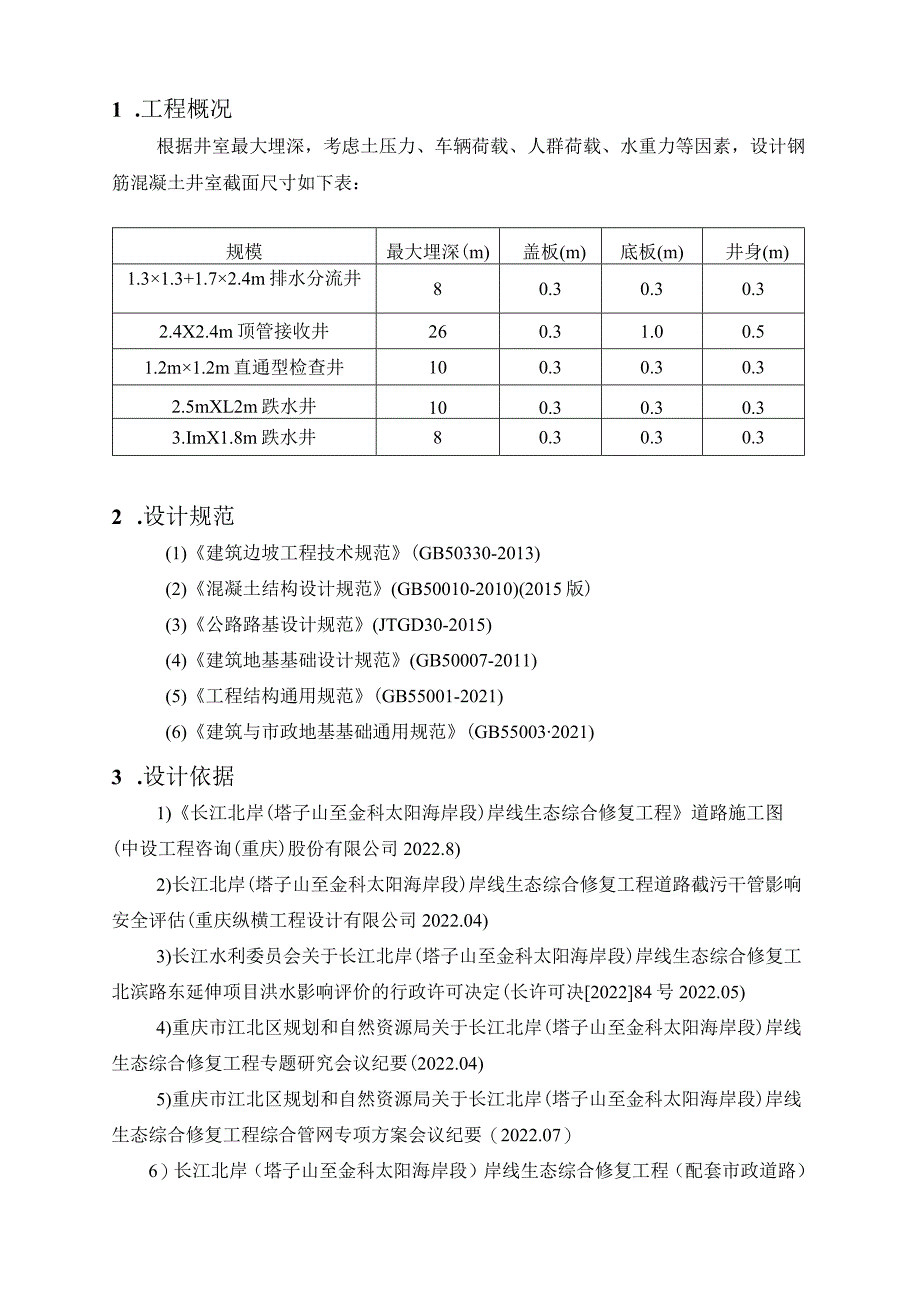

1、岸线生态综合修复工程井室结构计算书目录1 .工程概况12 .设计规范13 .设计依据14 .设计标准和参数24.1. 设计标准24.2. 计算参数25 .结构计算25.1.排水分流井(L3XL3+1.7X2.4m)计算35.2.顶管接收井(2.42.4m)计算125.3.直通型检查井(1.2x1.2m)计算235.4.跌水井(2.51.2m)计算335.5.跌水井(3.IX1.8m)计算426.结论511 .工程概况根据井室最大埋深，考虑土压力、车辆荷载、人群荷载、水重力等因素，设计钢筋混凝土井室截面尺寸如下表：规模最大埋深(m)盖板(m)底板(m)井身(m)1.31.3+1.72.4m排水分
2、流井80.30.30.32.4X2.4m顶管接收井260.31.00.51.2m1.2m直通型检查井100.30.30.32.5mXL2m跌水井100.30.30.33.ImX1.8m跌水井80.30.30.32 .设计规范(1)建筑边坡工程技术规范(GB50330-2013)(2)混凝土结构设计规范(GB50010-2010)(2015版)(3)公路路基设计规范(JTGD30-2015)(4)建筑地基基础设计规范(GB50007-2011)(5)工程结构通用规范(GB55001-2021)(6)建筑与市政地基基础通用规范(GB550032021)3 .设计依据1)长江北岸(塔子山至金科太阳海
3、岸段)岸线生态综合修复工程道路施工图(中设工程咨询(重庆)股份有限公司2022.8)2)长江北岸(塔子山至金科太阳海岸段)岸线生态综合修复工程道路截污干管影响安全评估(重庆纵横工程设计有限公司2022.04)3)长江水利委员会关于长江北岸(塔子山至金科太阳海岸段)岸线生态综合修复工北滨路东延伸项目洪水影响评价的行政许可决定(长许可决202284号2022.05)4)重庆市江北区规划和自然资源局关于长江北岸(塔子山至金科太阳海岸段)岸线生态综合修复工程专题研究会议纪要(2022.04)5)重庆市江北区规划和自然资源局关于长江北岸(塔子山至金科太阳海岸段)岸线生态综合修复工程综合管网专项方案会议纪
4、要（2022.07）6）长江北岸（塔子山至金科太阳海岸段）岸线生态综合修复工程（配套市政道路）工程地质勘察报告（重庆市勘测院2022.07）7）重庆市江北区土地利用总体规划（20062020年）及总体规划图8）重庆市主城区“两江四岸”公共空间建设设计导则（重庆市住房和城乡建设委员会、重庆市设计院2020.04）9）重庆市主城区“两江四岸”治理提升统筹规划方案（2018.04）10）长江北岸（塔子山至金科太阳海岸段）岸线生态综合修复工程地形测量和地下管线成果（重庆市勘测院2022.05）11）重庆寸滩邮轮母港片区雨水箱涵迁改工程施工图（林同极国际2022.1）12）业主提供的其他资料4 .设计标
5、准和参数4.1. 设计标准（1）荷载标准汽车：城-A级；人群：3.5KPa（2）技术标准结构安全等级二级：YLLO4.2. 计算参数（1）结构计算参数：填土容重,=20KNm3;结构自重丫=25.0KNm3;（2）井室最大埋深：（见上述表格）（3）混凝土：主体结构采用C30混凝土，轴心抗压强度设计值电二13.8MPa,轴心抗拉强度设计值fd=L39MPa,弹性模量Ec=3.OX10“MPa。（4）钢筋：设计采用HPB300钢筋和HRB400两种钢筋。HPB300钢筋其抗拉、抗压强度设计值q=250MPa,弹性模量Es=2.lX105MPa,其质量应符合钢筋混凝土用钢第1部分：热轧光圆钢筋GB1
6、499.1-2017的规定；HRB400钢筋其抗拉、抗压设计强度fsd=330MPa,弹性模量Es=2.0105MPa,其质量符合钢筋混凝土用钢第2部分:热轧带肋钢筋（GB1499.22018）要求。5 .结构计算5.1. 排水分流井（1.3L3+1.72,4m）计算1基本资料1. 1几何信息井类型：有顶盖，根据井结构分析，按最不利井1.7x2.4m进行计算控制。长度L=3.OOOm,宽度B=2.300m,高度H=8.000m,底板底标高=-8.OOOm池底厚h3=300mm,池壁厚tl=300mm,池顶板厚hl=300mm,底板外挑长度t2=0mm（平面图）（剖面图）2. 2土水信息土天然重
7、度20.00kN/n?,土饱和重度20.00kNm土内摩擦角30度修正后的地基承载力特征值fa=200.OOkPa1.3荷载信息活荷载：地面6L50kN组合值系数0.90恒荷载分项系数：水池自重L20,其它1.40活载调整系数：LOO活荷载准永久值系数：顶板0.40,地面0.40,地下水L00,温湿度L00考虑温湿度作用：池内外温差20.0度，内力折减系数0.65,粒线膨胀系数1. 00(10-7oC)1. 4钢筋碎信息混凝土：等级C30,重度25.OOkN/小泊松比0.20纵筋保护层厚度(三):顶板(35,下35),井壁(内35,外35),底板(上35,下35)钢筋级别：HRB400,裂缝宽
8、度限值：0.15mm,配筋调整系数：LOO构造配筋采用混凝土规范GB50010-20102计算内容(1)地基承载力验算(2)抗浮验算(3)荷载计算(4)内力(考虑温度作用)计算(5)配筋计算(6)裂缝验算3计算过程及结果单位说明：弯矩:kN.m/m钢筋面积:加,裂缝宽度:mm计算说明：双向板计算按查表恒荷载:结构自重,土的竖向及侧向压力.活荷载:顶板活荷载,地面活荷载,温湿度变化作用.裂缝宽度计算按长期效应的准永久组合.水池方位定义如下：水池方位示意图3. 1地基承载力验算4. 1.1基底压力计算(1)自重GC计算顶板自重Gl=51.75kN井壁自重G2=521.70kN底板自重G3=51.7
9、5kN结构自重Gc=Gl+G2+G3=625.20kN(2)覆土重量计算井顶覆土重量GtI=165k基底以上的覆盖土总重量Gt=Gtl=165.60kN(4)活荷载作用Gh地面活荷载作用力GhI=424.35kN活荷载作用力总和Gh=GhI=424.35kN(5)基底压力Pk基底面积:A=(L+2t2)(B+2t2)=3.OOO2.300=6.90m基底压强：Pk=(Gc+Gw+Gt+Gs+Gh)/A=(625.20+0.00+165.60+0.00+424.35)/6.900=176.11Wm3.1.2结论：Pk=176.11fa=200.00kPa,地基承载力满足要求。3.2抗浮验算由于地
10、下水位低于池底标高,不需要进行本项验算3.3荷载计算3.3.1顶板荷载计算：井顶的覆土压力标准值：Pt=I.200X20.00=24.00kNm2井顶板自重荷载标准值:Pl=25.00X0.300=7.50Wm地面活荷载标准值：Ph2=61.50kNm2井顶均布荷载基本组合：Qt=1.20XP1+1.40Pt+0.901.501.00Ph2=125.62kNm2井顶均布荷载准永久组合：Qte=Pl+Pt+0.40Ph2=56.10Wm3.3.2井壁荷载计算：(1)井外荷载：主动土压力系数Ka=0.33侧向土压力荷载组合（kN/nO：土压力标准值活载标准值基本组合准永久组合0.0020.5072
11、7.68.2010.0020.50741.618.2059.3320.5074110.67.533.3.3底板荷载计算结构自重标准值GC=625.20kN基础底面以上土重标准值Gt=165.60kN基础底面以上活载标准值Gh=424.35kN底板以上全部竖向压力基本组合：Qb=(625.20l.20+165.60X1.40+0.00X1.27+424.351.50X0.90X1.00)/6.900=225.36kNm2水池底板以上全部竖向压力准永久组合：Qbe=(625.20+165.60+0.001.00+0.006.900X0.40+61.506.9000.40)/6.900=139.2I
12、kNZm2板底均布净反力基本组合：Q=225.36-0.300X25.00X1.20=216.36kNm2板底均布净反力准永久组合:Qc=139.21-0.300X25.00=131.71kNm23.4内力,配筋及裂缝计算弯矩正负号规则：顶板:下侧受拉为正,上侧受拉为负井壁:内侧受拉为正,外侧受拉为负底板:上侧受拉为正,下侧受拉为负荷载组合方式：1 .井外土压力作用3.井壁温湿度作用(井内外温差=井内温度-井外温度)(I)顶板内力：oL弯矩示意图MX一平行于L方向板中心点的弯矩；My平行于Iy方向板中心点的弯矩；M一一平行于L方向板边缘弯矩；M0y一一平行于1,方向板边缘弯矩。计算跨度：L=2
13、.700m,Iy=2.000m,四边固定按双向板计算.荷载组合作用弯矩表(kN.m/m)内力组合跨中MX跨中My边缘MoX边缘M0y基本组合9.3816.41-28.38-35.37准永久组合4.197.33-12.67-15.79(2)XZ(前后)侧池壁内力:Mx平行于IX方向板中心点的弯矩:M平行于L方向板中心点的弯矩;就一一平行于L方向板边缘弯矩；也一一平行于L方向板边缘弯矩。计算跨度：h=2.700m,L=7.400m,三边固定,顶边简支井壁类型：深井壁计算方法：0H2L部分按照水平向单向板计算H=2L处池外土压力作用弯矩（kN.mm）:水平向跨中：基本组合:18.33,准永久组合:9
