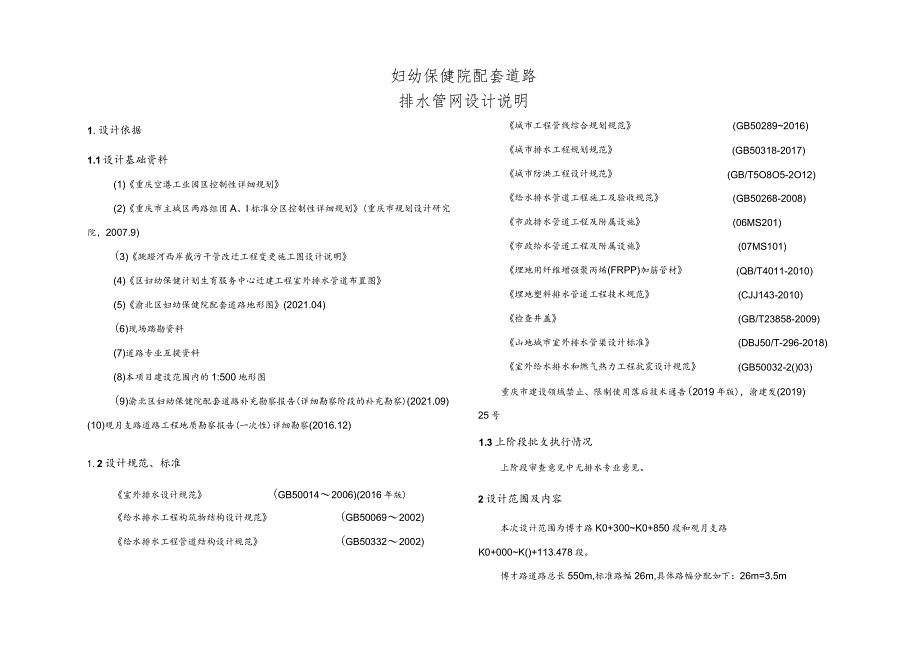

1、妇幼保健院配套道路排水管网设计说明1.设计依据1.1 设计基础资料(1)重庆空港工业园区控制性详细规划(2)重庆市主城区两路组团A、I标准分区控制性详细规划(重庆市规划设计研究院，2007.9)(3)跳蹬河西岸截污干管改迁工程变更施工图设计说明(4)区妇幼保健计划生育服务中心迁建工程室外排水管道布置图(5)渝北区妇幼保健院配套道路地形图(2021.04)(6)现场踏勘资料(7)道路专业互提资料(8)本项目建设范围内的1:500地形图(9)渝北区妇幼保健院配套道路补充勘察报告(详细勘察阶段的补充勘察)(2021.09)(10)观月支路道路工程地质勘察报告(一次性)详细勘察(2016.12)1.2
2、设计规范、标准室外排水设计规范(GB500142006)(2016年版)给水排水工程构筑物结构设计规范(GB500692002)给水排水工程管道结构设计规范(GB503322002)城市工程管线综合规划规范城市排水工程规划规范城市防洪工程设计规范给水排水管道工程施工及验收规范市政排水管道工程及附属设施市政给水管道工程及附属设施埋地用纤维增强聚丙烯(FRPP)加筋管材埋地塑料排水管道工程技术规范检查井盖山地城市室外排水管渠设计标准室外给水排水和燃气热力工程抗震设计规范(GB502892016)(GB50318-2017)(GB/T5O8O5-2O12)(GB50268-2008)(06MS201

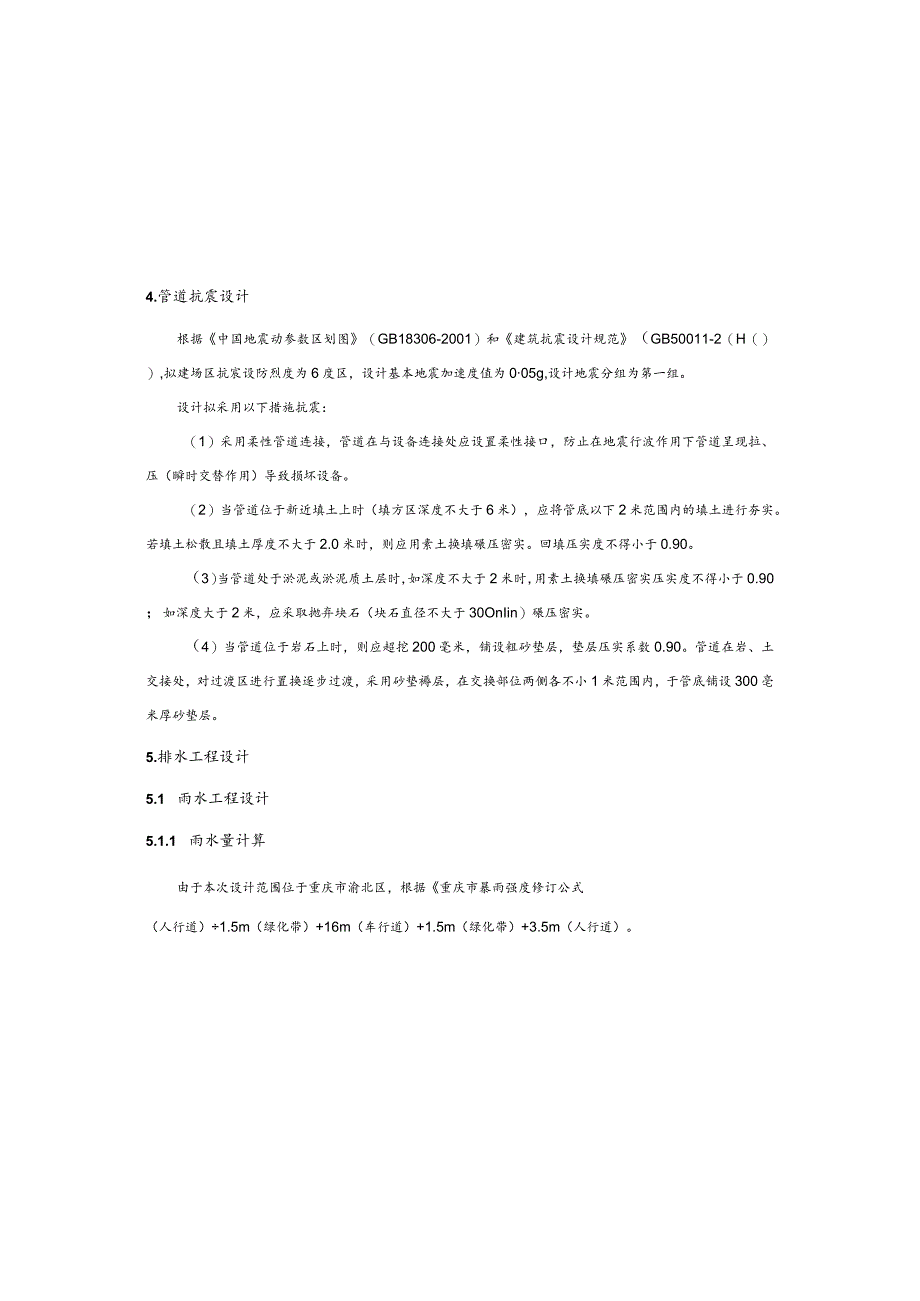

3、)(07MS101)(QB/T4011-2010)(CJJ143-2010)(GB/T23858-2009)(DBJ50/T-296-2018)(GB50032-2()03)重庆市建设领域禁止、限制使用落后技术通告(2019年版)，渝建发(2019)25号1.3上阶段批攵执行情况上阶段审查意见中无排水专业意见。2设计范围及内容本次设计范围为博才路K0+300K0+850段和观月支路K0+000K()+113.478段。博才路道路总长550m,标准路幅26m,具体路幅分配如下：26m=3.5m4.管道抗震设计根据中国地震动参数区划图（GB18306-2001）和建筑抗震设计规范（GB50011-
4、2（H（）,拟建场区抗宸设防烈度为6度区，设计基本地震加速度值为005g,设计地震分组为第一组。设计拟采用以下措施抗震：（1）采用柔性管道连接，管道在与设备连接处应设置柔性接口，防止在地震行波作用下管道呈现拉、压（瞬时交替作用）导致损坏设备。（2）当管道位于新近填土上时（填方区深度不大于6米），应将管底以下2米范围内的填土进行夯实。若填土松散且填土厚度不大于2.0米时，则应用素土换填碾压密实。回填压实度不得小于0.90。（3）当管道处于淤泥或淤泥质土层时，如深度不大于2米时，用素土换填碾压密实压实度不得小于0.90；如深度大于2米，应采取抛弃块石（块石直径不大于30OnIin）碾压密实。（4）
5、当管道位于岩石上时，则应超挖200毫米，铺设粗砂垫层，垫层压实系数0.90。管道在岩、土交接处，对过渡区进行置换逐步过渡，采用砂垫褥层，在交换部位两侧各不小1米范围内，于管底铺设300亳米厚砂垫层。5.排水工程设计5.1 雨水工程设计5.1.1 雨水量计算由于本次设计范围位于重庆市渝北区，根据重庆市暴雨强度修订公式（人行道）1.5m（绿化带）+16m（车行道）+1.5m（绿化带）+3.5m（人行道）。观月支路道路总长113.478m,标准路幅26m,具体路幅分配如下：26m=3.5m（人行道）+1.5m（绿化带）+16m（车行道）+1.5m（绿化带）+3.5m（人行道）。本次设计内容为设计范围
6、道路配套雨、污水管网工程，同时预留燃气、电力、通信通道。3.设计原则（1）严格执行雨水、污水分流的排水体制。（2）排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。（3）新莫排水管网充分考虑区域排水现状及地块德设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。（4）设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品
7、。（5）排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。设计充满度：雨水按满流计算。管道内壁粗糙系数：塑料管n=0.01o详细水力计算见表。博才路左侧雨水管水力计算表:设计管段编号总汇水面积(hm2)重现期P(年)径流系数设计流量(L/S)管径D(m)坡度i()流速V(raS)过流能力Q(L/S)起迄K0+850K0+7250.1650.958.120.4705.7716.3K0+550KO+35O0.2850.91.470.4605.28663.16K0+725K0+6250.3450.9124.140.425010.771353
8、.67博才路右侧雨水管水力计算表:设计管段编号总汇水面积(hm2)重现期P(年)径流系数设计流量(L/S)管径I)(m)坡度i()流速V(mS)过流能力Q(L/S)起迄K0+850KO+7250.1850.965.190.4655.49690.24K0+550KO+35O0.2550.991.280.4605.28663.16K0+350K0+3006.975().92553341154.863817.35观月支路左侧雨水管水力计算表:设计管段编号总汇水面积(hmj)重现期P(年)径流系数设计流量(L/S)管径D(In)坡度i(%0)流速V(mS)过流能力Q(L/S)起迄K0+000K0+04
9、00.2350.6560.640.4303.73468.93K0+040K0+1130.4650.65120.880.4303.73468.93观月支路右侧雨水管水力计算表:设计管段编号总汇水面积(hm2)重现期P(年)径流系数设计流量(L/S)管径l)(m)坡度i(%0)流速V(mS)过流能力Q(L/S)起迄与设计暴雨雨型文件中公式进行计算：1111（1+0.945IgP）q（r+9.713）0561其中：P一重现期（年）；根据室外排水设计规范（GB500142006）（2016年版）要求，其中心城区雨水管渠设计重现期，采用35年；非中心城区，采用23年；中心城区的重要地区，采用510年。本
10、次设计道路雨水管道取值5年。t一降雨历时，（min）；t=tlt2;tl地面集水时间，一般采用515min;本次设计中tl=5mi11o雨水设计流量的计算：Qy=WqFQy-雨水设计流量（LZs）；q设计暴雨强度（Lsha）；平一径流系数，本次径流系数取=0.65F汇流面积（hm2）o5.1.2雨水管道水力计算雨水管线断面通过设计坡度和流量计算而得，计算公式：Q=vA（V为设计流速，A为流水断面面积）5.1.4内涝防治设计:(1)雨水管道内涝计算城镇内涝防治的主要目的是降雨期间的地面积水控制在可接受的范围。根据室外排水规范(2016版)3.2.4B:内涝防治设计重现期，应根据城镇类型、积水影响
11、程度和内河水位变化等因素，经技术经济比较后确定，按表3.2.4B的规定取值，根据规范分类，重庆属于特大城市，本次设计内涝重现期取50年。根据城镇内涝防治技术规范(GB51222-2017)要求，对本工程雨水排放口处管道进行内涝校核设计。本次设计项目汇水面积小于2平方公里，考虑采用手工计算的方法进行内涝校核。进行内涝防治设计重现期校核时，管道系统一般处于超载状态，其通水能力应进行压力流校核。根据城镇内涝防治技术规范(GB51222-2017)附录BO6要求步骤进行校核。按城镇内涝防治技术规范(GB51222-2017)选定本项目的内涝防治设计重现期。本项目位于重庆市主城区，按特大城市考虑内涝防治
12、设计重现期取50年。道路积水深度按15Cm计。城市道路路拱曲线一般采用直线型路拱，其边沟形式如图1所示，图中T为路面积水宽度，SX为路拱横坡度，H为侧石边水深。K0+000K0+0400.0750.924.380.4303.73468.93K0+040K0+1135.9850.91708.661.0185.324181.75.1.3雨水管道平面布置雨水管设计采用就近排放的原则。根据道路纵断面设计，雨水管道顺坡铺设，在便于排放的地方尽量分散排放，以减少管段汇水面积，从而减小管径，降低造价。博才路雨水管双侧敷设人行道下，左侧距路缘石1.5m,右侧距路缘石1.2mo雨水管线布置如下：K0+850K0
13、+725段：设计管径DN400,设计管道坡度65左侧人行横道雨水管线设计起点为Y-I检查井，设计终点为Y-IO检查井，下游接入新建截水沟；右侧人行横道雨水管线设计起点为Y-H检查井，设计终点为Y-15检查井，下游接入左侧人行横道雨水管中。K0+550K0+300段：设计管径DN400DN1000左侧人行横道雨水管线设计起点为Y-16检查井，设计终点为Y-24检查井，下游接入新建急流槽；右侧人行横道雨水管线设计起点为Y-25检查井，设计终点为Y-32检查井，下游接入左侧人行横道雨水管中。观月支路雨水管双侧敷设，左侧位于车行道下，距路缘石1.5m,右侧位于人行横道下，距路绿石1.2m。雨水管线布置
