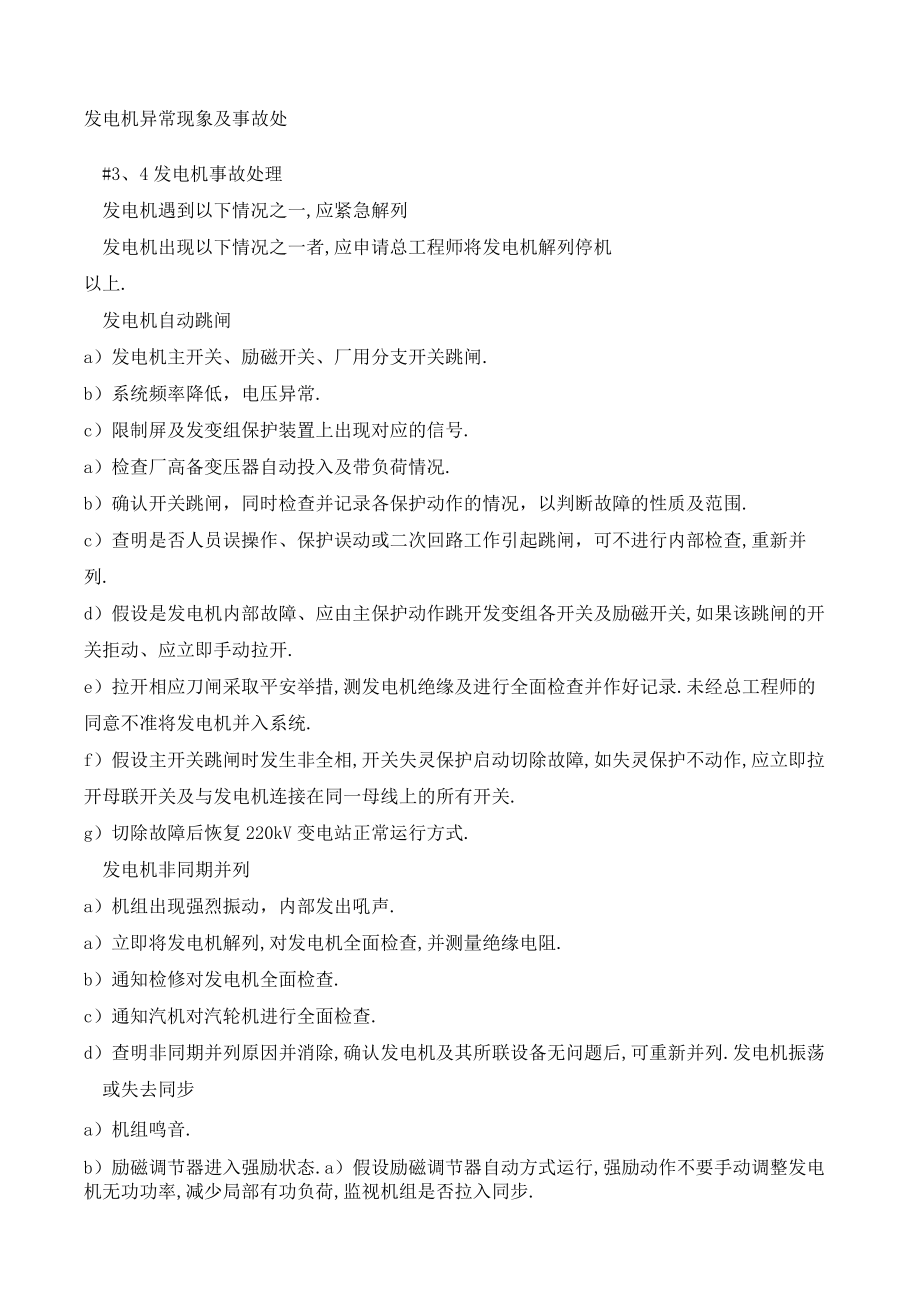

1、发电机异常现象及事故处#3、4发电机事故处理发电机遇到以下情况之一,应紧急解列发电机出现以下情况之一者,应申请总工程师将发电机解列停机以上.发电机自动跳闸a）发电机主开关、励磁开关、厂用分支开关跳闸.b）系统频率降低，电压异常.c）限制屏及发变组保护装置上出现对应的信号.a）检查厂高备变压器自动投入及带负荷情况.b）确认开关跳闸，同时检查并记录各保护动作的情况，以判断故障的性质及范围.c）查明是否人员误操作、保护误动或二次回路工作引起跳闸，可不进行内部检查,重新并列.d）假设是发电机内部故障、应由主保护动作跳开发变组各开关及励磁开关,如果该跳闸的开关拒动、应立即手动拉开.e）拉开相应刀闸采取平
2、安举措,测发电机绝缘及进行全面检查并作好记录.未经总工程师的同意不准将发电机并入系统.f）假设主开关跳闸时发生非全相,开关失灵保护启动切除故障,如失灵保护不动作,应立即拉开母联开关及与发电机连接在同一母线上的所有开关.g）切除故障后恢复220kV变电站正常运行方式.发电机非同期并列a）机组出现强烈振动，内部发出吼声.a）立即将发电机解列,对发电机全面检查,并测量绝缘电阻.b）通知检修对发电机全面检查.c）通知汽机对汽轮机进行全面检查.d）查明非同期并列原因并消除,确认发电机及其所联设备无问题后,可重新并列.发电机振荡或失去同步a）机组鸣音.b）励磁调节器进入强励状态.a）假设励磁调节器自动方式
3、运行,强励动作不要手动调整发电机无功功率,减少局部有功负荷,监视机组是否拉入同步.b）假设为手动方式运行可增加无功负荷，同时通知汽机减有功负荷,使之拉入同步.c）采取上述举措无效,假设故障发生一分钟,机组仍不能拉入同步,应按值长令解列发电机.d）如为系统故障引起那么可按调度命令进行处理.发电机定子接地a）出现“发电机定子接地光字信号及保护装置上对应的信号.并伴有预报警铃声.a）立即将厂用电源倒至备用电源代，以区分接地点在发电机侧还是6kV厂用电侧；b）假设“发电机定子接地信号仍未消除,应立即查明接地点；c）假设接地点在发电机内部或变压器低压侧及其引线端,应立即解列停机,停止主变运行；d）假设接
4、地点在发电机外部,应尽快查明原因,将其消除,在未消除前，允许发电机在一点接地的情况下运行时间不得超过两小时；发电机冒烟着火a）机壳内部、端盖发现冒烟或有火烟焦味.a）立即将发电机解列,汇报值长.b）通知汽机维持转速300转/分左右，以免大轴弯曲.c）迅速向机内充水.d）通知消防队及有关领导.发电机不对称过负荷a）出现“不对称过负荷信号.b）机组声音异常、振动.c）温度明显升高.a）检查线路有无非全相现象,如由于系统运行所致,应汇报值长,按值长命令执行.b）增强对发电机振动,发电机转子绕组及铁芯温度的监视,不得超过允许值,否那么，应减少负荷,调整温度至正常值,如不能恢复,应将发电机解列.c）如某
5、相电流指示超过额定值应迅速降低有功负荷,使之在额定值内运行.如三相电流之差大于额定值10%,那么应降低有功负荷.如转子线圈温度有明显升高,那么降低无功负荷运行.如其不平衡引起转子过负荷倍数、时间超过规定值,那么立即解列停机.发电机温度高a）发电机定子线圈、铁芯温度超过允许值.b）转子线圈温度异常升高.C）产生负序电流,定子三相电流可能不平衡.d）机组振动可能增大.a）检查发电机三相电流是否对称.b）同正常情况进行比拟核对表计.c）检查冷却水温、压力、流量是否正常.d）如以上检查均无异常,应适当降低发电机无功负荷,无效时再降低有功负荷.e）监视发电机各部温度.f）假设因内部故障导致温度不断升高,
6、那么应请示值长停机处理.g）如各项检查正常,仅温度巡测仪指示升高报警,应严密监视其它参数的变化情况，同时联系热工人员校验表计.a）升压时定子电压异常.b）励磁电流、电压异常.a）假设励磁电压、电流正常,发电机定子电压异常或偏差较大时,应检查发电机电压互感器二次小空开是否跳闸、接触是否良好、变送器工作是否正常.b）假设励磁电压、电流不正常时,应检查励磁回路.c）假设未查出原因或无法处理时,通知检修部处理.a）出现“发电机电压互感器回路断线信号.b）发电机电压、有功、无功显示异常.c）有关发变组保护装置工作不正常.a）判明故障电压互感器,请示值长停用有关保护及自动装置,待处理好再恢复.b）假设二次
7、保险熔断（或二次小开关自动跳闸），应立即请示值长,更换保险,假设换好又熔断,应查明原因消除之.假设为B向保险投入后又熔断,应检查电压互感击穿保险是否击穿.c）假设高压保险熔断,应停电测电压互感器绝缘,并通知检修处理.d）假设为刀闸辅助开关接触不良引起的,应根据当时倒闸操作的具体情况查明原因，直至通知电气检修人员处理.a）监控系统发出报警信号.b）定子电流显示零,发电机有功,无功显示降低.c）出现“电流互感器断线信号.d）电能表停转或转速变慢.e）发生开路处有冒烟、火花、异音.a）假设为测量用电流互感器开路,通知汽机值班员不得调整有功功率.b）根据电压回路表计监视机组运行.c）紧急情况下,保证自
8、身平安的前提下,可戴绝缘手套用导线将开路点短接,通知检修处理.d）如无法处理,那么申请停机处理.e）假设为保护用电流互感器开路,退出相关保护,紧急解列处理.“最低运行电压时,为预防电压崩溃,应立即减少不必要的厂用电负荷,使厂用母线电压恢复至“最低运行电压以上.并向值长汇报.a）增强对发电机个测温点温度的检查,预防局部过热破坏绝缘.a）巡检时带好手电筒,认真检查冷却器有无漏水、结露现象.冷却水压力不能超过额定值.a）励磁调节器的自动通道发生故障时应及时修复并投入运行.b）严禁发电机在手动励磁调节下长期运行.c）在手动励磁调节运行期间,在调节发电机的有功负荷时必须先适当调节发电机的无功负荷，以预防
9、发电机失去静态稳定性.d）在电源电压偏差为+10%15%s频率偏差为+4%6%时,注意检查励磁限制系统及其继电器、开关等操作系统均能正常工作.#3、4发电机的异常现象及处理励磁调节系统故障a）励磁调节器自动切换.a）通知检修部.b）将增强监视励磁调节器运行和整流装置的运行.励磁调节器故障a）主微机通道退出运行由从微机通道运行,或由微机通道运行切为模拟通道运行.a）检查发电机电压或无功功率是否在正常值.b）调整发电机电压或无功功率.c）退出故障微机通道.d）通知电气检修处理.励磁回路一点接地a）显示“转子一点接地信号.b）检查励磁回路绝缘检查监察表正或负极对地无指示.a）对励磁回路进行全面检查并
10、进行处理.b）如系励磁回路接地,无法隔离或找不到接地点,应申请停机处理.发电机过励磁a）出现“过励磁光字a）立即调整发电机无功功率或电压.b）立即要求汽机调整发电机频率至允许值.发电机中性点CT单相接地a）发电机保护B屏“差动保护灯亮a）汇报值长,联系炉机暂停调整机组负荷b）联系检修保护人员检查；c）对发电机系统进行检查；d）退出“发电机差动保护压板；e）经保护人员处理正常后投入“发电机差动保护压板；f）联系炉机可以调整机组负荷.整流A或B柜退出运行a）显示“单柜运行故障信号光字“整流柜风机故障或“整流柜快速熔断器故障、“整流柜直流电源消失b）故障整流柜红灯灭,故障灯亮且输出为零.a）严密监视
11、发电机无功、电压在正常范围内，必要时进行手动调节；b）汇报值长,联系电气检修；c）对运行整流柜进行检查；d）调整发电机无功为规定值,严密监视运行整流柜不要过负荷；e）退出故障整流柜交、直流开关由电气检修进行检查.发电机过热a）发电机温度高报警a）检查发电机进、出口风温、定子铁芯、定子线圈,冷却水温度是否正常,检查发电机本体有无异味,经上述检查,假设未发现异常,可判断为装置故障,汇报值长,联系热工处理；b）假设经检查有异常,应联系炉机减负荷；c）联系值长,应申请停机处理.转子两点接地故障a）发电机跳闸，“转子两点接地保护动作a）检查发变组应全停,6kV厂用电备用电源自投正常,检查保护动作情况；b
12、）确认各跳闸开关；c）对励磁回路进行全面检查；d）通知电气电气检修和检修班检查、处理；e）如保护未动,应立即解列故除发电机；f）6kV厂用电的切换应根据“先拉后合的原那么进行.发电机封闭母线爆炸a）发电机4米层有爆炸声，“发电机差动“定子接地保护动作.a）检查发变组应全停,6kV厂用电备用电源自投正常,检查保护动作情况；b）确认已拉开开关；c）对发电机回路进行全面检查.a）发电机跳闸，“失磁保护动作a）检查发变组应全停,6kV厂用电备用电源自投正常,检查保护动作情况；b）汇报值长,通知机炉发电机跳闸；c）确认拉开开关；d）通知电气检修检查确认,如系保护误动,可申请重新并列；e）检查发电机励磁回
13、路,测发电机励磁系统绝缘是否良好,如系励磁系统设备故障,应将故障发电机转为检修状态,通知电气检修处理.a）“失磁保护动作光字牌亮；f）如6kV厂用电工作电源未跳闸,应立即启动快切装置切换厂用电；g）立即检查励磁回路,对存在的故障尽快消除,如不能消除,解列发电机.发电机在失磁状态下可带40%的负荷运行10分钟.h）如发电机灭磁开关跳闸,应解列发电机；i）通知电气检修检查确认,如系保护误动,可申请重新并列；j）检查发电机励磁回路,测发电机励磁系统绝缘是否良好,如系励磁系统设备故障,应将故障发电机转为检修状态,通知电气检修处理.转子匝间短路a）励磁电流增加励磁电压降低；b）励磁调节器输出增大；c）无
14、功功率减少,静子电流可能增加,功率因数可能为进相；d）机组出现不允许的振动.励磁回路接触不良现象及处理现象：a）转子电压、电流忽高忽低；b）静子电流、电压、无功随励磁变化.处理：a）立即减发电机有功负荷至10MW；c）调整维持其它机组正常运行；d）检查励磁回路接线是否松动,汇报领导通知检修派人处理,如不能处理,应申请停机处理.励磁变压器发生故障,造成强励或失磁时,应立即停机处理,励磁变压器发出温度高报警信号时,应减少发电机负荷,查明原因，予以消除.假设无法消除时,应停机处理.励磁系统异常现象及处理表13励磁系统异常现象及处理现象判断结果处理发交流电源消失故障信号1.厂用电源供电回路的交流接触器
