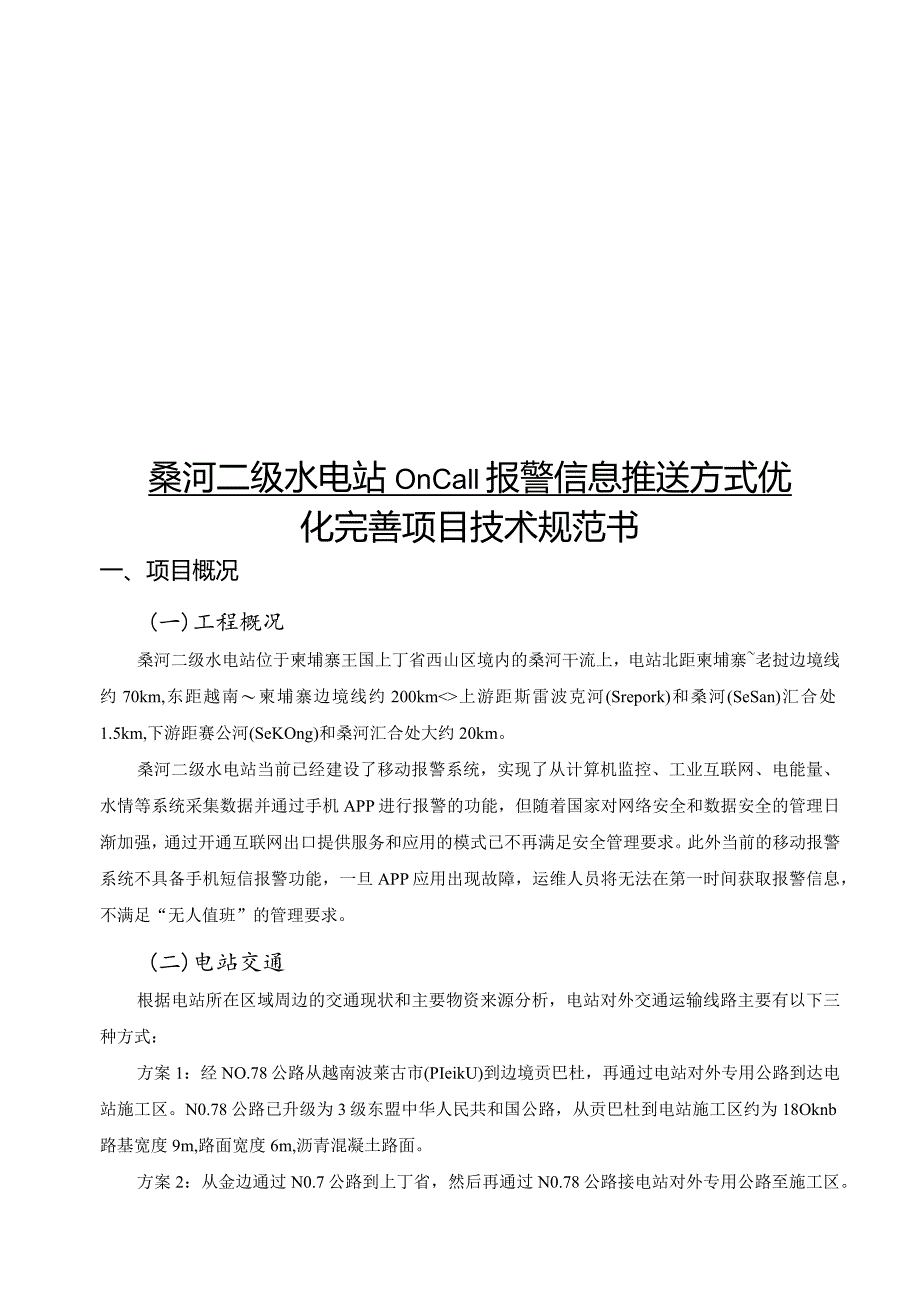

1、桑河二级水电站OnCall报警信息推送方式优化完善项目技术规范书一、项目概况(一)工程概况桑河二级水电站位于柬埔寨王国上丁省西山区境内的桑河干流上，电站北距柬埔寨老挝边境线约70km,东距越南柬埔寨边境线约200km上游距斯雷波克河(Srepork)和桑河(SeSan)汇合处1.5km,下游距赛公河(SeKOng)和桑河汇合处大约20km。桑河二级水电站当前已经建设了移动报警系统，实现了从计算机监控、工业互联网、电能量、水情等系统采集数据并通过手机APP进行报警的功能，但随着国家对网络安全和数据安全的管理日渐加强，通过开通互联网出口提供服务和应用的模式已不再满足安全管理要求。此外当前的移动报警
2、系统不具备手机短信报警功能，一旦APP应用出现故障，运维人员将无法在第一时间获取报警信息，不满足“无人值班”的管理要求。(二)电站交通根据电站所在区域周边的交通现状和主要物资来源分析，电站对外交通运输线路主要有以下三种方式：方案1：经NO.78公路从越南波莱古市(PIeikU)到边境贡巴杜，再通过电站对外专用公路到达电站施工区。N0.78公路已升级为3级东盟中华人民共和国公路，从贡巴杜到电站施工区约为18Oknb路基宽度9m,路面宽度6m,沥青混凝土路面。方案2：从金边通过N0.7公路到上丁省，然后再通过N0.78公路接电站对外专用公路至施工区。金边至上丁的公路通行状况良好，沿线道路路基宽度9

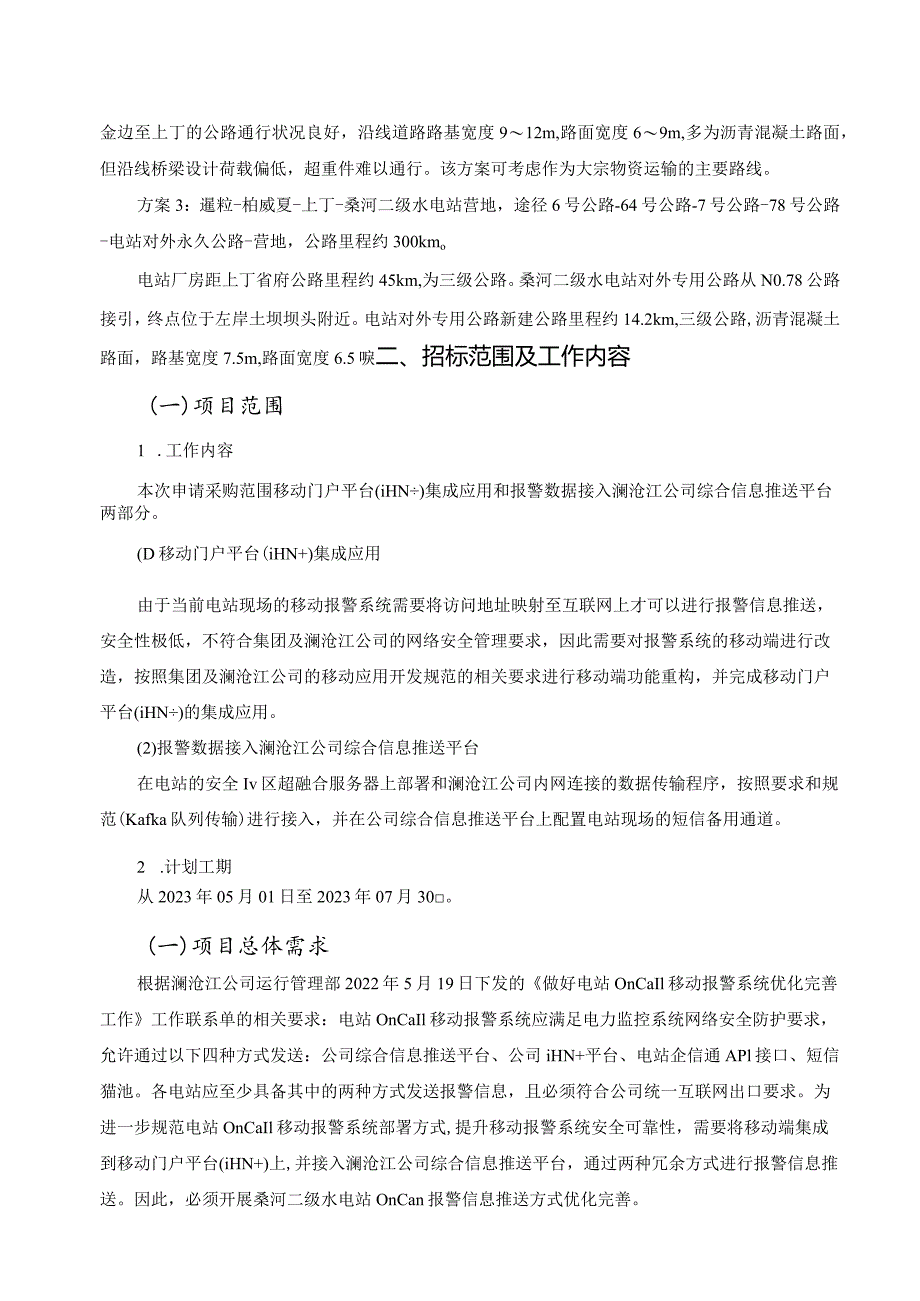

3、12m,路面宽度69m,多为沥青混凝土路面，但沿线桥梁设计荷载偏低，超重件难以通行。该方案可考虑作为大宗物资运输的主要路线。方案3：暹粒-柏威夏-上丁-桑河二级水电站营地，途径6号公路-64号公路-7号公路-78号公路-电站对外永久公路-营地，公路里程约300kmo电站厂房距上丁省府公路里程约45km,为三级公路。桑河二级水电站对外专用公路从N0.78公路接引，终点位于左岸土坝坝头附近。电站对外专用公路新建公路里程约14.2km,三级公路,沥青混凝土路面，路基宽度7.5m,路面宽度6.5唳二、招标范围及工作内容(一)项目范围1 .工作内容本次申请采购范围移动门户平台(iHN)集成应用和报警数据
4、接入澜沧江公司综合信息推送平台两部分。(D移动门户平台(iHN+)集成应用由于当前电站现场的移动报警系统需要将访问地址映射至互联网上才可以进行报警信息推送，安全性极低，不符合集团及澜沧江公司的网络安全管理要求，因此需要对报警系统的移动端进行改造，按照集团及澜沧江公司的移动应用开发规范的相关要求进行移动端功能重构，并完成移动门户平台(iHN)的集成应用。(2)报警数据接入澜沧江公司综合信息推送平台在电站的安全Iv区超融合服务器上部署和澜沧江公司内网连接的数据传输程序，按照要求和规范(Kafka队列传输)进行接入，并在公司综合信息推送平台上配置电站现场的短信备用通道。2 .计划工期从2023年05
5、月01日至2023年07月30。(一)项目总体需求根据澜沧江公司运行管理部2022年5月19日下发的做好电站OnCaIl移动报警系统优化完善工作工作联系单的相关要求：电站OnCaIl移动报警系统应满足电力监控系统网络安全防护要求，允许通过以下四种方式发送：公司综合信息推送平台、公司iHN+平台、电站企信通APl接口、短信猫池。各电站应至少具备其中的两种方式发送报警信息，且必须符合公司统一互联网出口要求。为进一步规范电站OnCaIl移动报警系统部署方式,提升移动报警系统安全可靠性，需要将移动端集成到移动门户平台(iHN+)上,并接入澜沧江公司综合信息推送平台，通过两种冗余方式进行报警信息推送。因

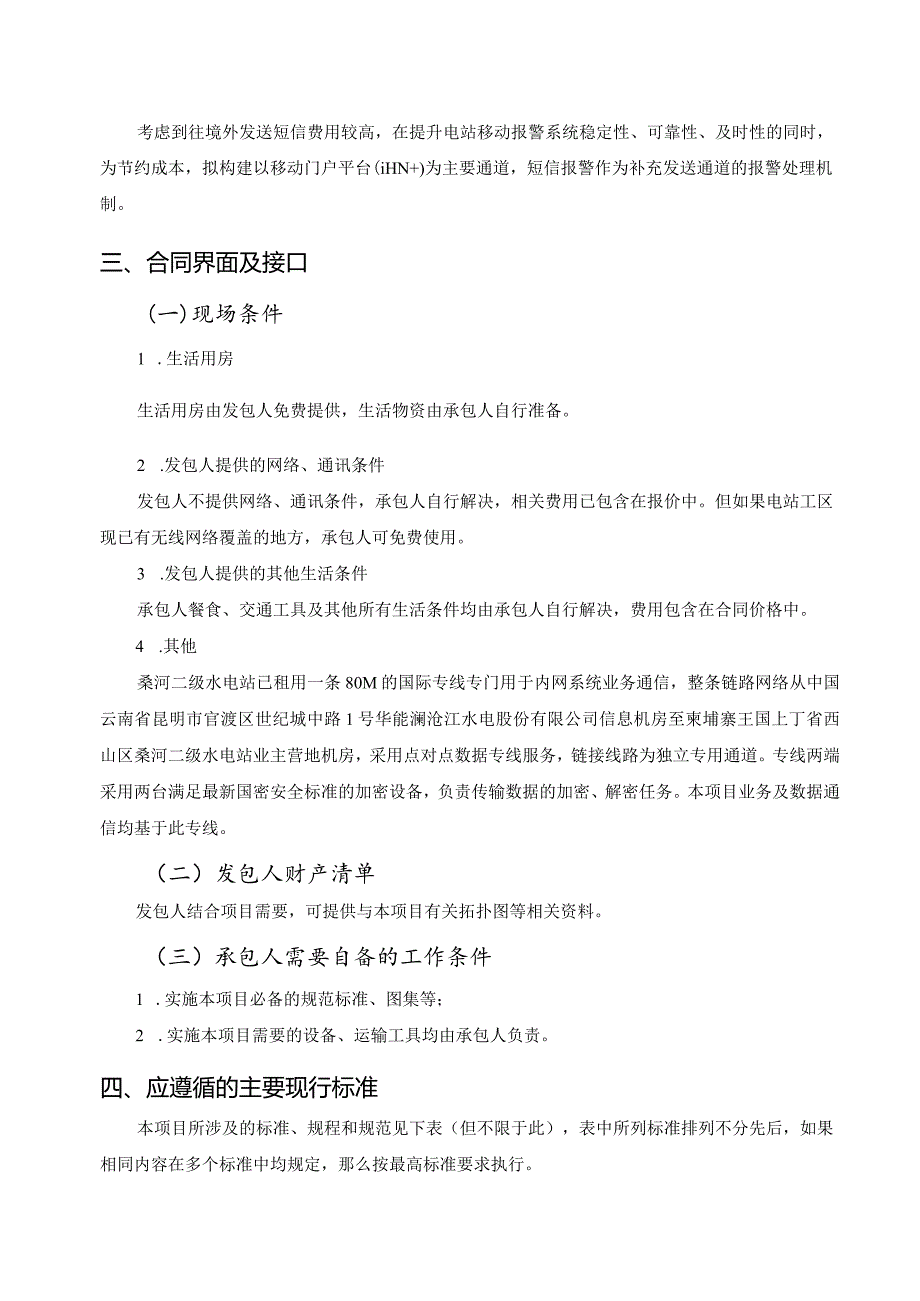

6、此，必须开展桑河二级水电站OnCan报警信息推送方式优化完善。考虑到往境外发送短信费用较高，在提升电站移动报警系统稳定性、可靠性、及时性的同时，为节约成本，拟构建以移动门户平台(iHN+)为主要通道，短信报警作为补充发送通道的报警处理机制。三、合同界面及接口(一)现场条件1 .生活用房生活用房由发包人免费提供，生活物资由承包人自行准备。2 .发包人提供的网络、通讯条件发包人不提供网络、通讯条件，承包人自行解决，相关费用已包含在报价中。但如果电站工区现已有无线网络覆盖的地方，承包人可免费使用。3 .发包人提供的其他生活条件承包人餐食、交通工具及其他所有生活条件均由承包人自行解决，费用包含在合同价
7、格中。4 .其他桑河二级水电站已租用一条80M的国际专线专门用于内网系统业务通信，整条链路网络从中国云南省昆明市官渡区世纪城中路1号华能澜沧江水电股份有限公司信息机房至柬埔寨王国上丁省西山区桑河二级水电站业主营地机房，采用点对点数据专线服务，链接线路为独立专用通道。专线两端采用两台满足最新国密安全标准的加密设备，负责传输数据的加密、解密任务。本项目业务及数据通信均基于此专线。（二）发包人财产清单发包人结合项目需要，可提供与本项目有关拓扑图等相关资料。（三）承包人需要自备的工作条件1 .实施本项目必备的规范标准、图集等；2 .实施本项目需要的设备、运输工具均由承包人负责。四、应遵循的主要现行标准
8、本项目所涉及的标准、规程和规范见下表（但不限于此），表中所列标准排列不分先后，如果相同内容在多个标准中均规定，那么按最高标准要求执行。序号标准编号规范名称1中华人民共和国网络网络安全法2中华人民共和国计算机信息系统安全保护条例3GB18030-2000信息交换用汉字编码字符集基本集的扩充4国家发展和改革委员会令2014年第14号）电力监控系统安全防护规定5（国能安全201536号）电力监控系统安全防护总体方案6（国能安全2014317号）电力行业网络与信息安全管理办法7GB1526-89信息处理一数据流程图、程序流程图、系统流程图、程序网络图和系统资源图的文字编制符及约定8GB4943-201
9、1信息技术设备的安全9GB/T143942008计算机软件可靠性和可维护性管理10GB/T15532-2008计算机软件测试规范11GB/T8567-2006计算机软件文档编制规范五、技术指标（一）技术要求1.按照智慧电厂的统一规划，本项目系统应在澜沧江公司现有综合信息推送平台和移动门户平台（iHN+）的系统架构和数据架构下进行模块化扩展开发，实现OnCan报警信息推送方式优化完善。3 .服务端支持在银河麒麟、Windows、LinUX操作系统上安装部署。4 .数据库支持达梦、人大金仓、神州通用等国产数据库以及MySQLOracleSqlserver等商用数据库。5 .提供自主研发的工作流组件
10、，支持二次开发，满足流程配置可视化和复杂业务流程处理的需求。6 .提供自主研发的ETL数据仓库中间件，该中间件应支持二次开发，满足系统数据处理要求进行配置、运行、处理，并做到实时抽取、高速清洗、自动转换。数据加工后应完全契合数据应用需求，并具备数据分析、统计等数据应用功能。（二）技术服务1 .承包人入场前需进行安全教育和入场考试，考试合格后方可开展相关工作。2 .承包人技术服务人员应得到所在公司技术和商务等各方面的充分授权，并对上述工作的质量负责。3 .项目负责人：是本项目安全的第一责任人，具备水电厂生产报警类似项目程序开发及调试能力，熟悉电力相关专业知识，具有5年以上的专业工作经验，且至少为
11、大专及以上学历。4 .技术负责人：必须熟悉和掌握电厂生产报警类似项目程序开发及调试专业知识,具备应用软件、程序开发及调试能力，熟悉电力相关专业知识，具有5年以上的专业工作经验，且至少为大专及以上学历。5 .实施人员：必须熟悉和掌握电厂生产报警类似项目程序开发及调试专业知识，具备应用软件、程序开发及调试能力，熟悉电力相关专业知识，具有3年以上的专业工作经验，且至少为大专及以上学历。6 .质保期内，承包人须按照合同条款规定及时处理相关的缺陷及故障，须在发包人发出请求协助处理信息（包括但不限于微信、函件、通知等）后1小时内作出回应,4小时内安排工作经验丰富的技术人员对缺陷处理或故隙排查的进行远程技术
12、指导，确保故障、缺陷能够得到及时控制和消除。7 .承包人在调试期间，若出现技术问题，自行与发包方原OnCaIl报警系统厂家协调处理，发包方仅提供联系方式，所产生的费用由承包人自行承担。（三）提供的技术资料项目完工时提供关于本项目所涉及的软件产品安装、使用，开发的系统测试、试运行，项目实施过程中验收、培训的技术指导的技术资料，以及系统正常运行维护的技术资料，包括但不限于以下资料：系统安装程序、使用手册、系统培训资料和系统安装使用维护手册等。（四）培训为保证新系统的正常使用，达到预期功能，承包人应安排对发包人人员不少于三次的技术培训，确保工作人员在培训后能熟练地掌握系统软件的运行、维护和管理，并能
13、及时排除设备障碍。培训的内容包括但不限于：系统的登录使用、系统配置；安装及维护的方法；常见故障诊断和排除。至少开展3次培训，费用已包含在总价内，培训期间，成交人应向发包方技术人员免费提供有技术文件、图纸、参考资料、培训资料等。六、质量控制措施及睑收标准1.项目验收要求所有功能须满足相关标准规范以及桑河水电公司实际情况，项目验收标准如下但不限于:序号项目名称验收标准1移动门户平台（iHN+）集成应用1.1将现有移动报警管理平台应用程序迁移至桑河水电站安全HI区超融合上，并完成相应配置及调试。1.2迁移完成后的系统平台通过内网系统国际专线（IEPL）与澜沧江公司进行通信，并完成相应配置及调试。1.
14、3配置iHN+运行环境，由于iHN+是基于企业微信运行，要将现有APP改造适应于企业微信的运行环境，并完成相应调试。1.4在桑河二级水电公司iHN+的工作台界面新增移动报警模块，并完成相应配置及调试。1.5在桑河二级水电公司iHN+的消息栏中能准确、及时、无遗漏的推送报警信息，每条信息延时不超过IOs（报警开始到iHN+消息报出时间），数量须与系统报警数量一致。2报警数据接入澜沧江公司综合信息推送平台2.1在桑河二级水电公司现场部署数据传输程序，并完成相应配置及调试。2.2新增报警业务开发，新增报警信息Kafka接口开发，并完成相应配置及调试。2.3在澜沧江公司综合信息推送平台配置短信发送程序
15、，并完成相应配置及调试。2.4开展100O条报警信息推送测试，能准确、及时、无遗漏的推送100O条报警信息至相应人员，每条信息延时不超过IOS（报警开始到iHN+消息报出时间）。系统现场调试完毕后，达到试运行时间（1个月）要求。试运行时性能和功能满足本规范书所列的技术性能参数，达到技术性能参数要求。现场性能测试功能和试运行时出现的问题已被解决符合发包方要求，两方组织专业人员对系统进行验收，符合合同要求后，发包方对合同设备及系统签发“初步验收证书”。完成初验且系统连续正常运行2个月后，甲方在30天内将对合同设备作一次全面检查。如果满足合同规定的要求，发包方将对项目进行最终验收。2.质保要求质保期内，如果发现程序运行异常、故障造成报警信息误报、漏报，承包人须无条件进行开发调试，涉及到的所有费用由承包人承担。质保期内，设备缺陷按照合同条款中缺陷责任相关规定处理。3.验收资料包括但不限于:序号内容要求份数1项目实施方案可编辑电子版及PDF12项目验收申请表可编辑电子版及PDF13项目验收审批表可编辑电子版
