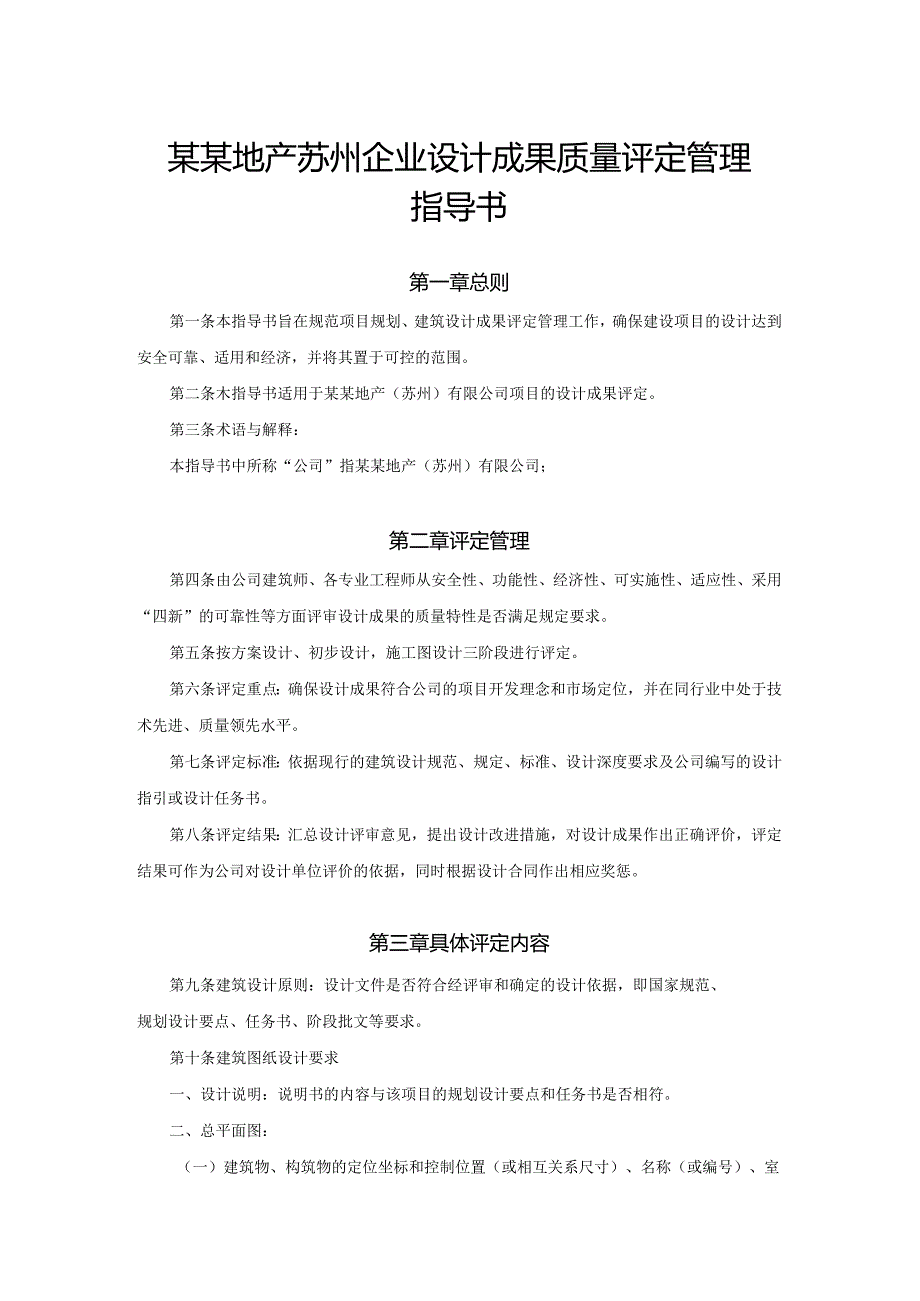

1、某某地产苏州企业设计成果质量评定管理指导书第一章总则第一条本指导书旨在规范项目规划、建筑设计成果评定管理工作，确保建设项目的设计达到安全可靠、适用和经济，并将其置于可控的范围。第二条木指导书适用于某某地产（苏州）有限公司项目的设计成果评定。第三条术语与解释：本指导书中所称“公司”指某某地产（苏州）有限公司；第二章评定管理第四条由公司建筑师、各专业工程师从安全性、功能性、经济性、可实施性、适应性、采用“四新”的可靠性等方面评审设计成果的质量特性是否满足规定要求。第五条按方案设计、初步设计，施工图设计三阶段进行评定。第六条评定重点：确保设计成果符合公司的项目开发理念和市场定位，并在同行业中处于技术
2、先进、质量领先水平。第七条评定标准：依据现行的建筑设计规范、规定、标准、设计深度要求及公司编写的设计指引或设计任务书。第八条评定结果：汇总设计评审意见，提出设计改进措施，对设计成果作出正确评价，评定结果可作为公司对设计单位评价的依据，同时根据设计合同作出相应奖惩。第三章具体评定内容第九条建筑设计原则：设计文件是否符合经评审和确定的设计依据，即国家规范、规划设计要点、任务书、阶段批文等要求。第十条建筑图纸设计要求一、设计说明：说明书的内容与该项目的规划设计要点和任务书是否相符。二、总平面图：（一）建筑物、构筑物的定位坐标和控制位置（或相互关系尺寸）、名称（或编号）、室内标高及层数是否注明；建筑布

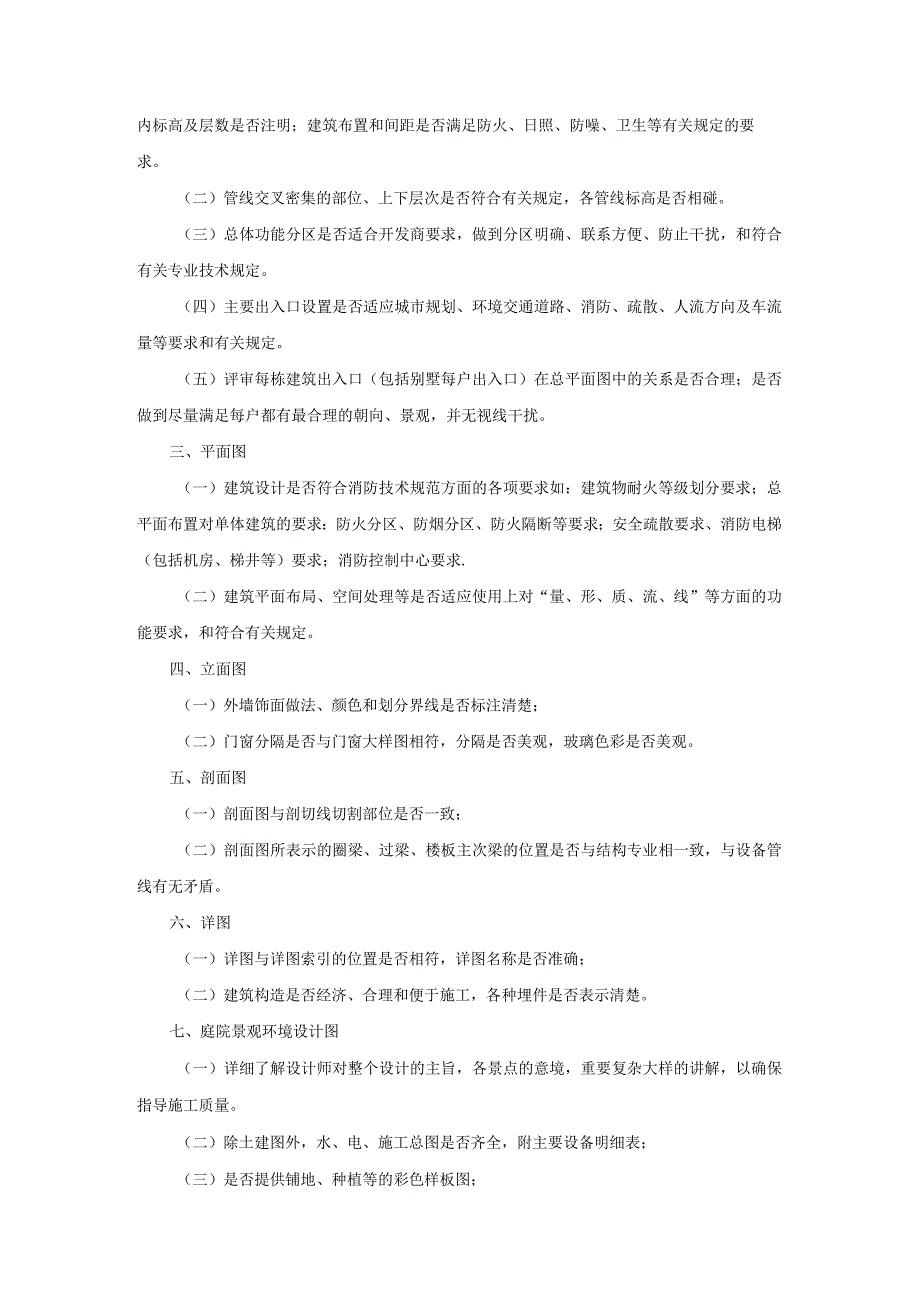

3、置和间距是否满足防火、日照、防噪、卫生等有关规定的要求。（二）管线交叉密集的部位、上下层次是否符合有关规定，各管线标高是否相碰。（三）总体功能分区是否适合开发商要求，做到分区明确、联系方便、防止干扰，和符合有关专业技术规定。（四）主要出入口设置是否适应城市规划、环境交通道路、消防、疏散、人流方向及车流量等要求和有关规定。（五）评审每栋建筑出入口（包括别墅每户出入口）在总平面图中的关系是否合理；是否做到尽量满足每户都有最合理的朝向、景观，并无视线干扰。三、平面图（一）建筑设计是否符合消防技术规范方面的各项要求如：建筑物耐火等级划分要求；总平面布置对单体建筑的要求：防火分区、防烟分区、防火隔断等要
4、求；安全疏散要求、消防电梯（包括机房、梯井等）要求；消防控制中心要求.（二）建筑平面布局、空间处理等是否适应使用上对“量、形、质、流、线”等方面的功能要求，和符合有关规定。四、立面图（一）外墙饰面做法、颜色和划分界线是否标注清楚；（二）门窗分隔是否与门窗大样图相符，分隔是否美观，玻璃色彩是否美观。五、剖面图（一）剖面图与剖切线切割部位是否一致；（二）剖面图所表示的圈梁、过梁、楼板主次梁的位置是否与结构专业相一致，与设备管线有无矛盾。六、详图（一）详图与详图索引的位置是否相符，详图名称是否准确；（二）建筑构造是否经济、合理和便于施工，各种埋件是否表示清楚。七、庭院景观环境设计图（一）详细了解设计

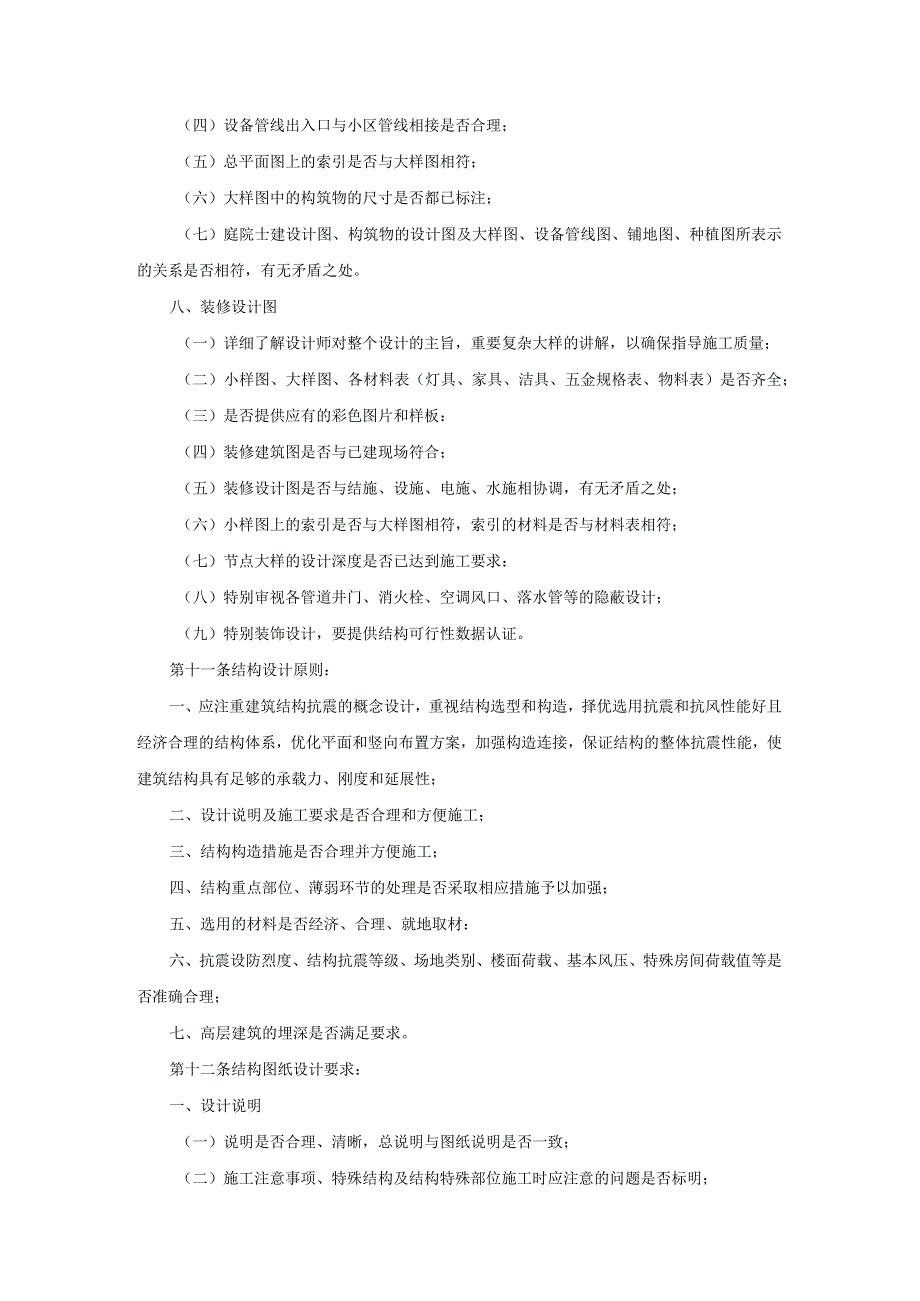

5、师对整个设计的主旨，各景点的意境，重要复杂大样的讲解，以确保指导施工质量。（二）除土建图外，水、电、施工总图是否齐全，附主要设备明细表；（三）是否提供铺地、种植等的彩色样板图；（四）设备管线出入口与小区管线相接是否合理；（五）总平面图上的索引是否与大样图相符；（六）大样图中的构筑物的尺寸是否都已标注；（七）庭院士建设计图、构筑物的设计图及大样图、设备管线图、铺地图、种植图所表示的关系是否相符，有无矛盾之处。八、装修设计图（一）详细了解设计师对整个设计的主旨，重要复杂大样的讲解，以确保指导施工质量；（二）小样图、大样图、各材料表（灯具、家具、洁具、五金规格表、物料表）是否齐全；（三）是否提供应有
6、的彩色图片和样板：（四）装修建筑图是否与已建现场符合；（五）装修设计图是否与结施、设施、电施、水施相协调，有无矛盾之处；（六）小样图上的索引是否与大样图相符，索引的材料是否与材料表相符；（七）节点大样的设计深度是否已达到施工要求：（八）特别审视各管道井门、消火栓、空调风口、落水管等的隐蔽设计；（九）特别装饰设计，要提供结构可行性数据认证。第十一条结构设计原则：一、应注重建筑结构抗震的概念设计，重视结构选型和构造，择优选用抗震和抗风性能好且经济合理的结构体系，优化平面和竖向布置方案，加强构造连接，保证结构的整体抗震性能，使建筑结构具有足够的承载力、刚度和延展性；二、设计说明及施工要求是否合理和方
7、便施工；三、结构构造措施是否合理并方便施工；四、结构重点部位、薄弱环节的处理是否采取相应措施予以加强；五、选用的材料是否经济、合理、就地取材：六、抗震设防烈度、结构抗震等级、场地类别、楼面荷载、基本风压、特殊房间荷载值等是否准确合理；七、高层建筑的埋深是否满足要求。第十二条结构图纸设计要求：一、设计说明（一）说明是否合理、清晰，总说明与图纸说明是否一致；（二）施工注意事项、特殊结构及结构特殊部位施工时应注意的问题是否标明；（三）材料的品种、规格、设计强度值、强度等级是否表示清楚。二、图纸部分（一）图纸标志尺寸是否齐全、正确，与建筑图是否一致：（二）结构梁、柱、剪力墙的布置是否满足建筑平面及空间
8、功能要求；（三）结构变形缝的设置是否合理；（四）图纸中是否明确设备专业预留洞位置及尺寸，与有关专业是否会签一致，洞口加强措施是否合理。（五）楼面局部标高变化处是否表示清楚。三、其他：（一）屋面或水池设计，其防渗要求、施工缝位置及施工要求是否注明；（二）基础设计是否注明地质概况、承载力标准值及施工的有关要求，如需沉降观测，其测点布置及埋置详图；（三）沟（坑）、设备基础的标高、地下管井的标高及尺寸是否齐全，与有关专业图纸有无矛盾；（四）节点构造详图是否表示清楚，是否符合构造要求及方便施工；（五）钢筋、箍筋间距及含钢率是否符合规定。第十三条电气设计原则一、是否满足国家强制性规范要求，满足消防规范和人
9、防规范以及当地政府主管部门的要求；二、各系统设计是否既满足当地行业主管部门（如：供电、电讯、有线电视等）的要求，又做到安全、经济、合理；三、负荷计算、设计参数选择是否正确，设备用房设置、管线布置、竖井布置是否合理；四、设备选型是否恰当、节省能源消耗的措施是否考虑、是否采用淘汰产品：五、是否适当选用新技术、新材料并核定其安全性和可靠性；六、设计说明和施工图是否完整。第十四条电气设计图纸设计要求：一、设计说明：（一）总说明是否合理、清晰，总说明与图纸说明是否一致;（二）设计范围描述和配置标准是否符合设计任务书的要求；（三） 电气系统各主要参数描述是否准确和详尽，如：市政供电方式和供电电源电压等级、
10、本项目的用电负荷登记、总装机容量、应急电源配置容量和工作方式、防雷等级、工作和安全接地要求等；（四） 施工注意事项是否标明。二、图纸要求：（一）高低压配电系统图1、是否注明总负荷和分路负荷（包括：设备容量、需要系数、计算容量、功率因数、计算电流等）；高、低压供电系统结线型式及运行方式；正常工作电源与备用电源之间的关系；母线联络开关运行和切换方式；变压器之间低压侧联络方式；对重要负荷和特别重要负荷及其它负荷的供电措施；2、所选用的开关和断路器与馈出回路的电线、电缆是否匹配；3、如需要配置柴油发电机组作为应急电源，应检查其是否既满足消防要求，同时也满足日常情况下重要负荷的正常运行。（二）照明系统及
11、平面图1、是否注明照明种类及照度标准；光源及灯具的选择、照明灯具的安装及控制方式；2、是否注明室外照明的种类（如路灯、庭园灯，草坪灯、地灯、泛光照明、水下照明等）、电压等级、光源选择及其控制方法等；3、是否注明照明线路的选择及敷设方式（包括室外照明线路的选择和接地方式）；4、是否注明应急照明的电源型式，灯具配置，线路选择及敷设方式，控制方式等；5、室内照明平面图，是否标注建筑门窗、墙体、轴线、主要尺寸、房间名称；绘制配电箱、灯具、开关、插座、线路等平面布置；标明配电箱编号，干线、分支线回路编号、相别、型号、规格、敷设方式等；凡需二次装修部位，其照明平面图随二次装修设计，但配电或照明平面图上是否
12、相应标注预留的照明配电箱，并标注预留容量。（三）变配电所平、剖面图是否按比例绘制变压器、发电机、开关柜、控制柜、直流及信号柜、补偿柜、支架、地沟、接地装置等平、剖面布置、安装尺寸等，标注进出线回路编号、敷设安装方法。（四）竖向配电系统图是否以建（构）筑物为单位，自电源点开始至终端配电箱止，按设备所处相应楼层绘制,应包括变、配电站变压器台数、容量、发电机台数、容量、各处终端配电箱编号，自电源点引出回路编号（与系统图一致），接地干线规格。（五）防雷、接地平面图1、是否说明防雷类别和采取的防雷措施（包括防侧击雷，防雷击电磁脉冲，防高电位引入）；接地装置型式，接地极材料要求、敷设要求、接地电阻值要求；
13、当利用桩基、基础内钢筋作接地极时，应采取的措施。2、防雷接地平面图，是否标注避雷针、避雷带、引下线位置，注明接地线、接地极、测试点、断接卡等的平面位置、材料型号规格。3、是否说明除防雷接地外的其它电气系统的工作或安全接地的要求（如：电源接地型式，直流接地，局部等电位、总等电位接地等），如果采用共用接地装置，应在接地平面图中叙述清楚，必要时绘制局部等电位平面图。（六） 火灾自动报警系统火灾自动报警及消防联动控制系统图是否满足消防规范要求和消防局审批意见要求；是否详细说明报警及联动控制要求；施工要求；各层平面图中设备及器件布点、连线、线路型号、规格及敷设要求。（七） 电讯、有线电视、安全防范系统1
14、、是否说明系统配置标准、系统主要设备配置和构成、系统设备供电方式、系统设备分布楼层或区域、设备间管路和线缆的规格、系统逻辑及连锁关系说明；2、是否提供各系统配线详图或系统框图、竖井内设备和管线详图；3、室内平面图中是否标明弱电箱、插座、探测器及其它设备安装位置、高度，进出弱电箱的管线规格及敷设方式；4、总控制室布置平、剖面图中，是否按比例绘制操作台、显示屏、电源屏和其他设备的布置详图，明确装修要求和电源要求。如果室内还有消防系统的设备，布置须满足消防要求。5、室外管线图中，是否标明室外弱电管线的敷设方式、埋设深度、线路坐标、架空线路高度、杆型、各种管线的规格型号，与其他管线平行和交叉的坐标、标
15、高，与城市或园区管网的衔接位置。（八）管线综合1、地下或半地下车库管线综合图是否详细绘制和注明各类管线（强电、弱电、消防电缆桥架和管、通风管、排烟管、水消防管、喷淋管、给水管、污水管等）和设备（照明灯具、广播三箱、火灾探测器等）的平面位置和标富；是否存在不合理和错误，造成施工困难或无法施工。2、室外总平管线综合图是否详细绘制和注明各类市政管线（供电、电讯、电视等）的接入位置和标高、各类电气管线的敷设方式、平面位置和标高，是否与其它管线（给水、雨水、污水、燃气、消防等）产生矛盾；电缆沟、电缆井的排水方式是否正确和有效。第十五条暖通设计原则一、制冷主机的选用、材料设备选用合理性、系统布置是否符合施工、制造、安装和使用要求等；二、计算理论及数据的采用是否正确合理；三、新技术、新设备、新材料的采用是否先进合理、可靠，是否符合本工程的特点与建设条件；四、设备选型是否恰当，设备与管道的连接、布置是否正确；五、通风及空调管道布置是否经济、合理、美观和便于施工及检修；六、系统选用的风口、消声器、调节阀、防火阀的位置是否正确；七、系统的水管、风管的安装、保温以及穿过建筑伸缩缝的做法是否妥当；八、通风、空调设备的安装、隔音、减震、消音等处理等是否符合环保的要求；九、通风、空
