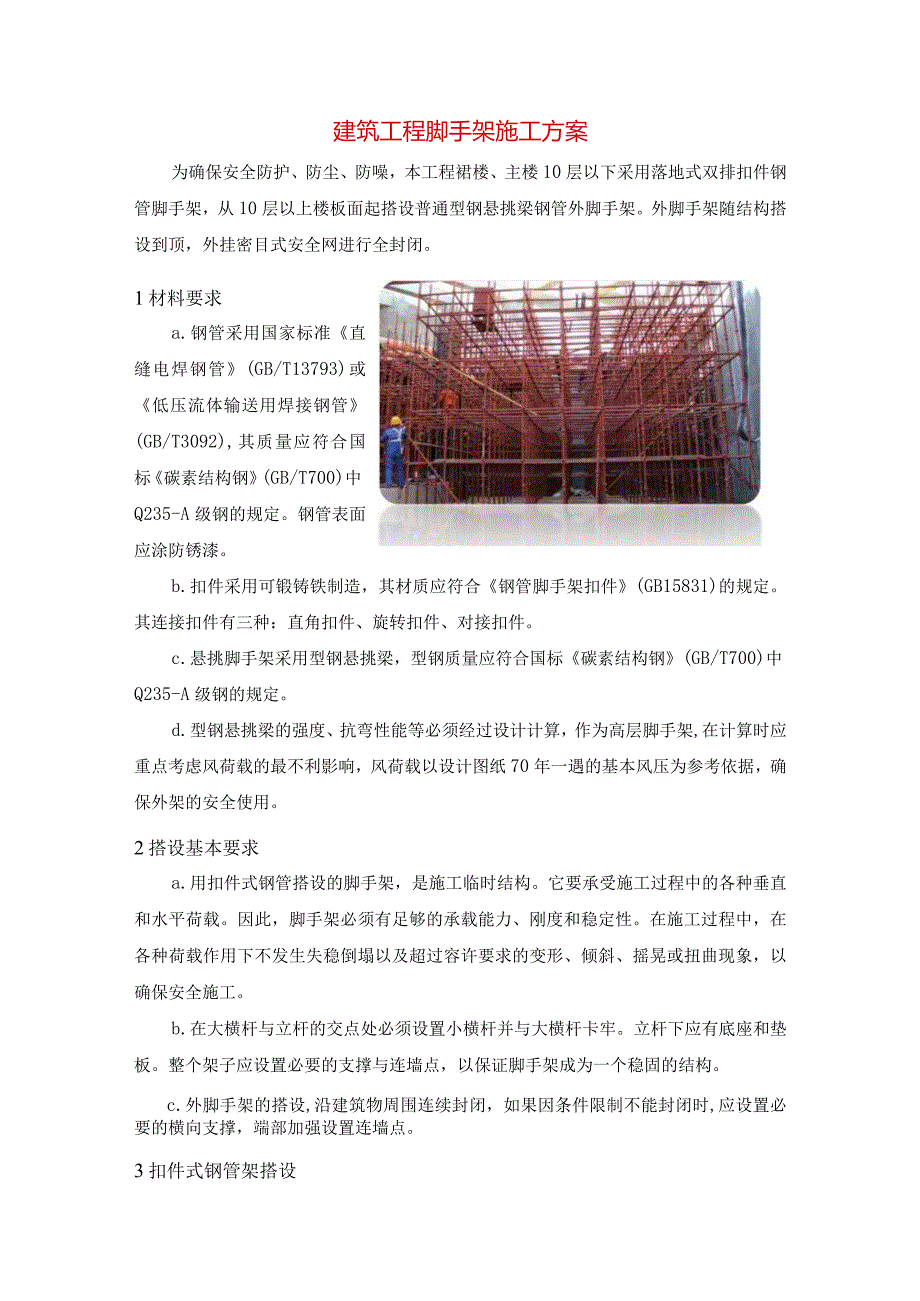

建筑工程脚手架施工方案.docx_第1页
第1页 / 共5页

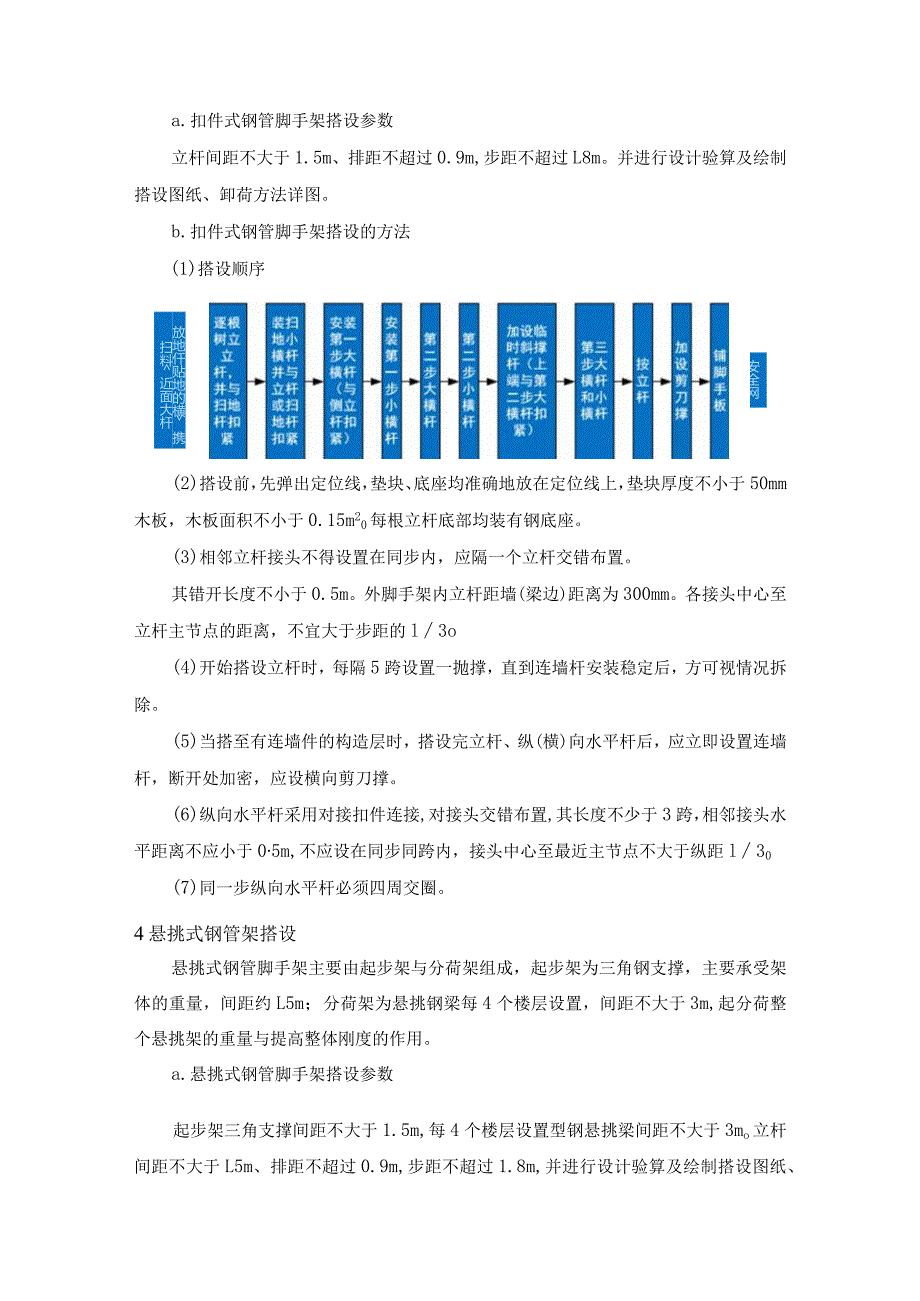

建筑工程脚手架施工方案.docx_第2页
第2页 / 共5页

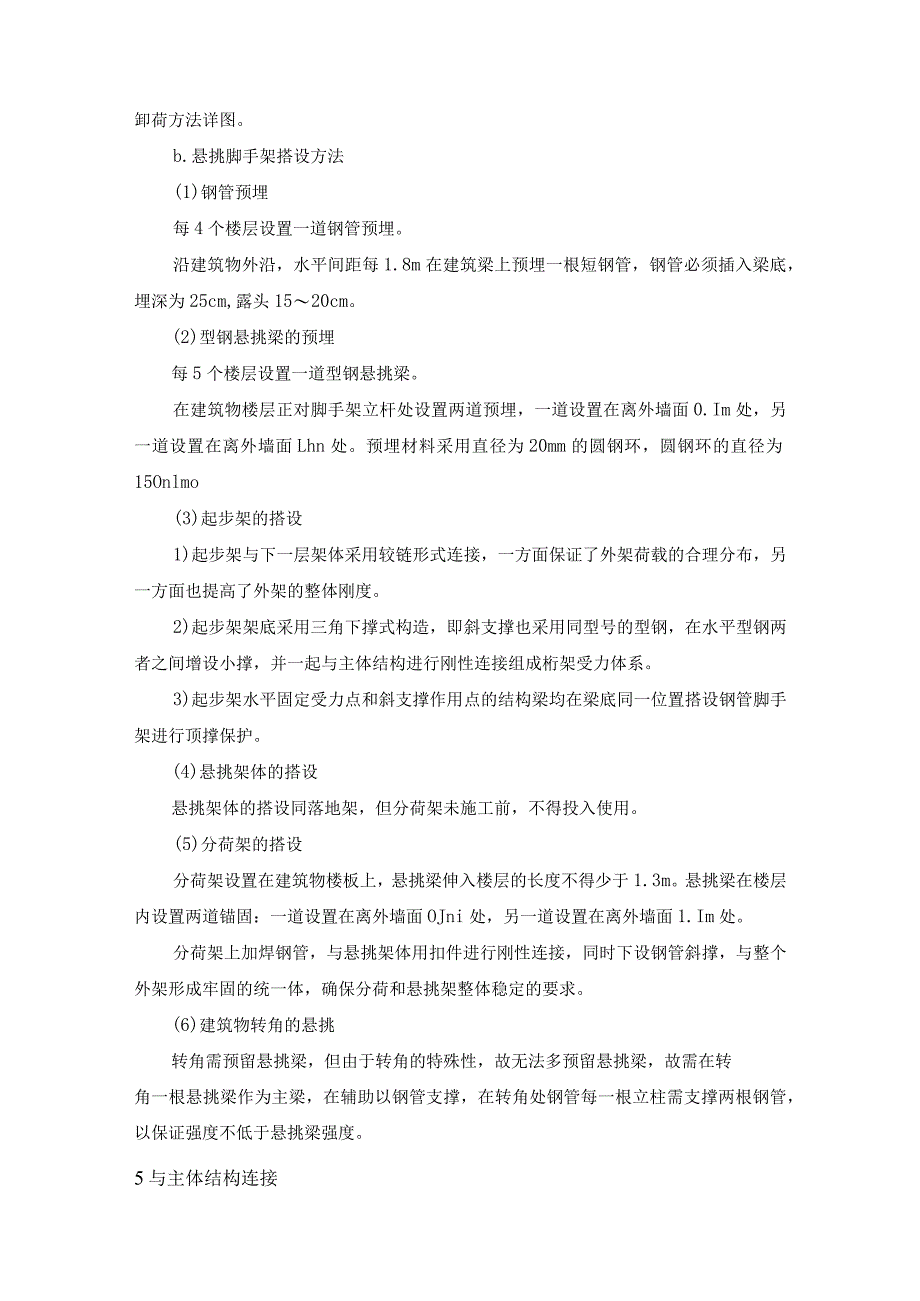

建筑工程脚手架施工方案.docx_第3页
第3页 / 共5页
建筑工程脚手架施工方案.docx_第4页
第4页 / 共5页
建筑工程脚手架施工方案.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《建筑工程脚手架施工方案.docx》由会员分享,可在线阅读,更多相关《建筑工程脚手架施工方案.docx(5页珍藏版)》请在第壹文秘上搜索。

1、建筑工程脚手架施工方案为确保安全防护、防尘、防噪,本工程裙楼、主楼10层以下采用落地式双排扣件钢管脚手架,从10层以上楼板面起搭设普通型钢悬挑梁钢管外脚手架。外脚手架随结构搭设到顶,外挂密目式安全网进行全封闭。1材料要求a.钢管采用国家标准直缝电焊钢管(GB/T13793)或低压流体输送用焊接钢管(GB/T3092),其质量应符合国标碳素结构钢(GB/T700)中Q235-A级钢的规定。钢管表面应涂防锈漆。b.扣件采用可锻铸铁制造,其材质应符合钢管脚手架扣件(GB15831)的规定。其连接扣件有三种:直角扣件、旋转扣件、对接扣件。c.悬挑脚手架采用型钢悬挑梁,型钢质量应符合国标碳素结构钢(GB

2、/T700)中Q235-A级钢的规定。d.型钢悬挑梁的强度、抗弯性能等必须经过设计计算,作为高层脚手架,在计算时应重点考虑风荷载的最不利影响,风荷载以设计图纸70年一遇的基本风压为参考依据,确保外架的安全使用。2搭设基本要求a.用扣件式钢管搭设的脚手架,是施工临时结构。它要承受施工过程中的各种垂直和水平荷载。因此,脚手架必须有足够的承载能力、刚度和稳定性。在施工过程中,在各种荷载作用下不发生失稳倒塌以及超过容许要求的变形、倾斜、摇晃或扭曲现象,以确保安全施工。b.在大横杆与立杆的交点处必须设置小横杆并与大横杆卡牢。立杆下应有底座和垫板。整个架子应设置必要的支撑与连墙点,以保证脚手架成为一个稳固

3、的结构。c.外脚手架的搭设,沿建筑物周围连续封闭,如果因条件限制不能封闭时,应设置必要的横向支撑,端部加强设置连墙点。3扣件式钢管架搭设a.扣件式钢管脚手架搭设参数立杆间距不大于1.5m、排距不超过0.9m,步距不超过L8m。并进行设计验算及绘制搭设图纸、卸荷方法详图。b.扣件式钢管脚手架搭设的方法(1)搭设顺序安全网放地仟贴地的横 携扫料近面大杆(2)搭设前,先弹出定位线,垫块、底座均准确地放在定位线上,垫块厚度不小于50mm木板,木板面积不小于0.15m20每根立杆底部均装有钢底座。(3)相邻立杆接头不得设置在同步内,应隔一个立杆交错布置。其错开长度不小于0.5m。外脚手架内立杆距墙(梁边

4、)距离为300mm。各接头中心至立杆主节点的距离,不宜大于步距的l3o(4)开始搭设立杆时,每隔5跨设置一抛撑,直到连墙杆安装稳定后,方可视情况拆除。(5)当搭至有连墙件的构造层时,搭设完立杆、纵(横)向水平杆后,应立即设置连墙杆,断开处加密,应设横向剪刀撑。(6)纵向水平杆采用对接扣件连接,对接头交错布置,其长度不少于3跨,相邻接头水平距离不应小于05m,不应设在同步同跨内,接头中心至最近主节点不大于纵距l30(7)同一步纵向水平杆必须四周交圈。4悬挑式钢管架搭设悬挑式钢管脚手架主要由起步架与分荷架组成,起步架为三角钢支撑,主要承受架体的重量,间距约L5m;分荷架为悬挑钢梁每4个楼层设置,间

5、距不大于3m,起分荷整个悬挑架的重量与提高整体刚度的作用。a.悬挑式钢管脚手架搭设参数起步架三角支撑间距不大于1.5m,每4个楼层设置型钢悬挑梁间距不大于3mo立杆间距不大于L5m、排距不超过0.9m,步距不超过1.8m,并进行设计验算及绘制搭设图纸、卸荷方法详图。b.悬挑脚手架搭设方法(1)钢管预埋每4个楼层设置一道钢管预埋。沿建筑物外沿,水平间距每1.8m在建筑梁上预埋一根短钢管,钢管必须插入梁底,埋深为25cm,露头1520cm。(2)型钢悬挑梁的预埋每5个楼层设置一道型钢悬挑梁。在建筑物楼层正对脚手架立杆处设置两道预埋,一道设置在离外墙面0.Im处,另一道设置在离外墙面Lhn处。预埋材

6、料采用直径为20mm的圆钢环,圆钢环的直径为15Onlmo(3)起步架的搭设1)起步架与下一层架体采用较链形式连接,一方面保证了外架荷载的合理分布,另一方面也提高了外架的整体刚度。2)起步架架底采用三角下撑式构造,即斜支撑也采用同型号的型钢,在水平型钢两者之间增设小撑,并一起与主体结构进行刚性连接组成桁架受力体系。3)起步架水平固定受力点和斜支撑作用点的结构梁均在梁底同一位置搭设钢管脚手架进行顶撑保护。(4)悬挑架体的搭设悬挑架体的搭设同落地架,但分荷架未施工前,不得投入使用。(5)分荷架的搭设分荷架设置在建筑物楼板上,悬挑梁伸入楼层的长度不得少于1.3m。悬挑梁在楼层内设置两道锚固:一道设置

7、在离外墙面OJni处,另一道设置在离外墙面1.Im处。分荷架上加焊钢管,与悬挑架体用扣件进行刚性连接,同时下设钢管斜撑,与整个外架形成牢固的统一体,确保分荷和悬挑架整体稳定的要求。(6)建筑物转角的悬挑转角需预留悬挑梁,但由于转角的特殊性,故无法多预留悬挑梁,故需在转角一根悬挑梁作为主梁,在辅助以钢管支撑,在转角处钢管每一根立柱需支撑两根钢管,以保证强度不低于悬挑梁强度。5与主体结构连接钢管脚手架与主体结构的连接采用刚性连接。边连墙杆应与墙面垂直,不准向上倾斜,下倾角度不得大于150。6剪刀撑设置脚手架纵向支撑应在脚手架的外侧,沿高度由下而上连续设置,每15m设置一道,且在转角或两端必须设置。

8、纵向支撑宽度为35个立杆纵距,斜杆与水平面夹角在4560之间,纵向支撑应用旋转扣件与立杆和横向水平杆扣牢,连接点距脚手架节点不大于200mmo7构造要求钢管脚手架立杆接头必须采用对接扣件连接,相邻两立杆接头应错位不小于500mm,且应不在同一步内,同一步内外两根纵向水平杆的接头应错开,并不在同一跨内。操作层脚手板的铺设应满铺、铺稳,离开墙面120150mm0支承竹笆板的纵向水平杆间距不大于400mm,每楹竹根与钢管用铁丝至少绑扎3点,不允许有探头板,脚手板总挑长度不超过150mm。8搭设质量要求a.立杆垂直偏差纵向偏差不大于H/400,且不大于100mm;横向偏差不大于H/600,且不大于50

9、mmOb.纵向水平杆水平偏差不大于总长度的1/300,且不大于20mm;横向水平杆偏差不大于IOmmoc.脚手架的步距、立横距偏差不大于20mm,立杆纵距偏差不大于50mm。d.扣件紧固力在4555Nm范围内,不低于45Nm或高于60Nm。e.连墙点的数量、位置要正确,连接牢固无松动现象。9分阶段检测钢管脚手架施工过程中按下列阶段进行质量自检,发现问题及时校正。a.基础完工后及脚手架搭设前;b.操作层上施工荷载前;C.每搭设一个标准段后;d.搭设达到设计高度后;e.钢管架使用一段时间后;f.钢管架停止使用一段时间后及重新使用前;g.台风、地震等对外架产生影响后;h.对外架有损坏的其他作用力影响

10、后。10脚手架拆除a.拆除前须完成以下准备工作(1)全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合安全要求。(2)根据检查结果,建立拆除审批制度。其拆除的安全技术措施,由公司安全站逐级进行技术交底。(3)清除架上杂物及地面障碍物。b.拆除应符合以下要求(1)拆除顺序应逐层由上而下进行,严禁上下同时作业。(2)所有连墙件应随架逐层拆除,严禁先将连墙件或斜撑杆整层或数层拆除后,再拆除脚手架;分段拆除高度不应大于2步,如高差大于2m,应增设连墙加固。(3)当脚手架拆至下部最后一根钢管的高度时,应先搭设临时抛撑加固、后拆连墙件。c.落地式钢管脚手架的拆除要点必须在悬挑钢管脚手架完成拆除后进行,拆除时应设置警戒区,进行明显标志,并有专人警戒。落地式脚手架的拆除必须编写专项施工方案指导施工并对作业人员进行技术交底。d.悬挑脚手架的拆除要点必须采用气割的手段拆除悬挑梁连接件,气割作业人员进行拆除悬挑梁时不得破坏悬挑梁自身结构,同时明火作业时应配备灭火器材与监护人。拆除最后一道悬挑梁时,应设置可靠安全保护措施防止人员坠落与物体掉落。悬挑脚手架的拆除必须编写专项施工方案指导施工并对作业人员进行技术交底。e.卸料应符合以下要求(1)各构配件必须及时分段集中运至楼地面,严禁抛扔。(2)构配件应按要求及时检查整修与保养,并按品种、规格,随时码堆存放,防止锈蚀。
