1、课题：基尔霍夫第一定律教学目标：知识目标1 .理解支路、节点、回路、网孔等根本概念。2 .理解基尔霍夫第一定律的内容及推广形式。3 .验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。能力目标培养学生学会用电流插头、插座测量各支路电流。教学重点：基尔霍5代第一定律的验证。教学难点：应用基尔霍夫第一定律,列节点方程。教学方法：讲授法实验法教具：DG05挂箱的“基尔霍夫定律/叠加原理”线路。教学过程：学生分组，56人一组教学策略（一）复习回忆：电流的定义及其表达式？提问学生（二）新课引回im前面我们学习了可以用串并联电路入：21LV的特点分析解决的简单的直流电路。是否所有的电路都可以用串并联方式
2、分卜析和解决呢？现在我们来看下面这个图：结论：我们就称这种不能用串并联方式提问：此电路的电阻之间的连接方式是否是们们印分析和求解的电路为复杂电路。显然我们前面学过的知识无法解决复杂电路问题，那么我就要寻找可以分析和解决复杂电路的方法，这就是这节课我要学习的内容基尔霍夫第一定律。串联，并联或者混联呢？（三）新课讲授：在学习基尔霍夫第一定律之前，先了解几个根本概念。一.根本概念：1 .支路：电路中的每一分支叫做一条支路，一般是由一个或几个电路元件相互串联而成。2 .节点：三条或三条以上支路的汇交点。3 .回路：电路中任何一个闭合路径叫做回路。在每次所选用的回路中，至少包含一个没有选用过的新支路时,
3、称这些回路为独立回路.4 .网孔：内部不包含其他支路的回路。电路中网孔数等于独立回路数.（网孔一定是回路，但回路不一定是网孔）二.基尔霍夫第一定律（KCL）节点电流定律基尔霍夫第一定理的内容是德国物理学家基尔霍夫根据电荷守恒以节点为研究对象得到的。课判有支几？回几，/1:8条有箱乃有HL?反旧图？书？网板题提断几路个有路个时间：2008TO-5电工根底公开课教案设计班级：08级电工电子（1）班 课时数：1课时强调注 意如图二所示，A点为某电路中的一个节点，以A点为研究对象我们来分析这个图，与该节点相连的支路电流分别为12345(2/参考方向如下图。由于节点实质上是导线/的汇交点，它不可能积累电
4、荷，电荷又是Z1XX守恒的，那么有多少电荷流入节点就有多,少电荷流出节点,即有多少电流流入节点广彳就有多少电流流出节即：1+z2+4=3+z554或11+/2+/4-/3-/5=0(2)图二节点电流之间的这种关系就是基尔霍夫第一定律所描述的内容。定律内容：对电路中任一节点，流进节点的电流之和等于流出节点的电流之和。如果假设流入节点的电流为正，流出节点的电流为负，可得基尔霍夫第一定律的另一种表述：对电路中任一节点，流进该节点电流的代数和等于0,其一般形式为：=。三、实验验证基尔霍夫第一定律一)、实验目的1 .验证基尔霍夫第一定律的正确性，加深对基尔霍夫定律的理解。2 .学会用电流插头、插座测量各

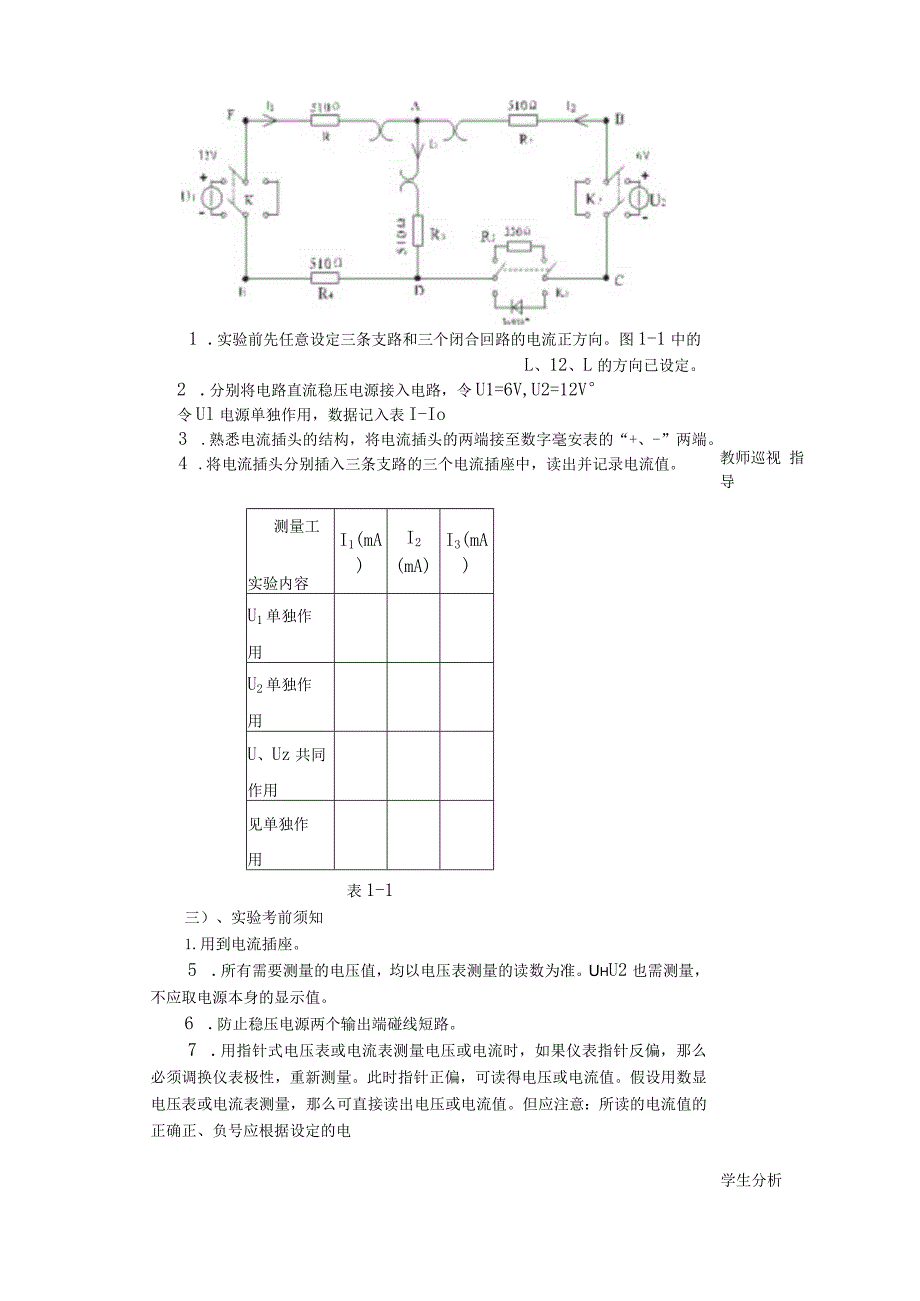

5、支路电流例题：如图四所示电序号名称型号与规格备注1直流稳压电源0-30V可调DG042直流数字电压表0-200VD313直流数字毫安表0-200mVD314迭加原理实验电路板DG05二)、实验步骤实验线路如图1-1,用DG05挂箱的“基尔霍夫定律/叠加原理”线路。教师巡视 指导学生分析1 .实验前先任意设定三条支路和三个闭合回路的电流正方向。图1-1中的L、12、L的方向已设定。2 .分别将电路直流稳压电源接入电路，令U1=6V,U2=12V令Ul电源单独作用，数据记入表I-Io3 .熟悉电流插头的结构，将电流插头的两端接至数字毫安表的“+、-”两端。4 .将电流插头分别插入三条支路的三个电流
6、插座中，读出并记录电流值。测量工实验内容I1(mA)I2(mA)I3(mA)U1单独作用U2单独作用U、Uz共同作用见单独作用表1-1三）、实验考前须知1.用到电流插座。5 .所有需要测量的电压值，均以电压表测量的读数为准。UhU2也需测量，不应取电源本身的显示值。6 .防止稳压电源两个输出端碰线短路。7 .用指针式电压表或电流表测量电压或电流时，如果仪表指针反偏，那么必须调换仪表极性，重新测量。此时指针正偏，可读得电压或电流值。假设用数显电压表或电流表测量，那么可直接读出电压或电流值。但应注意：所读的电流值的正确正、负号应根据设定的电流参考方向来判断。四）、实验报告1 .根据实验数据，选定节
7、点A,验证KeL的正确性。2 .将支路和闭合回路的电流方向重新设定，重复上项验证。3 .误差原因分析。4心得体会及其他。实验数据（四）课堂练习：电路如下图，求人/让学生自己完成练11OA112r-k4-111-41JL3A115ALTIIIOA2A习（五）课堂小结：1.根本概念支路，节点，回路，网孔2定律内容：对电路中任一节点，流进节点的电流之和等于流出节点的电流之和。对电路中任一节点，流进该节点电流的代数和等于03验证基尔霍夫第一定律师生共同小结（六）布置作业：P36L4板书设计一.根本概念：1.支路：2.节点:3.回路：4.网孔：二.节点电流定律（KCL）依据原理：电荷守恒定律定律内容：对电路中任一节点，流入节点的电流之等于出节点的电之和或对电路中一节点，流进该节所有电电流的代和等于0即:Z=0三、实验验证基尔霍夫第一定律一）、实验目的二）、实验步骤1 .实验前先任意设定三条支路和三个闭合回路的电流正方向。图1-1中的IlI2I3的方向已设定。2 .分别将电路直流稳压电源接入电路，令U1=6V,U2=12V3.熟悉电流插头的结构，将电流插头的两端接至数字毫安表的“+、一”两端。4.将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。三）、实验考前须知四）、实验报告
