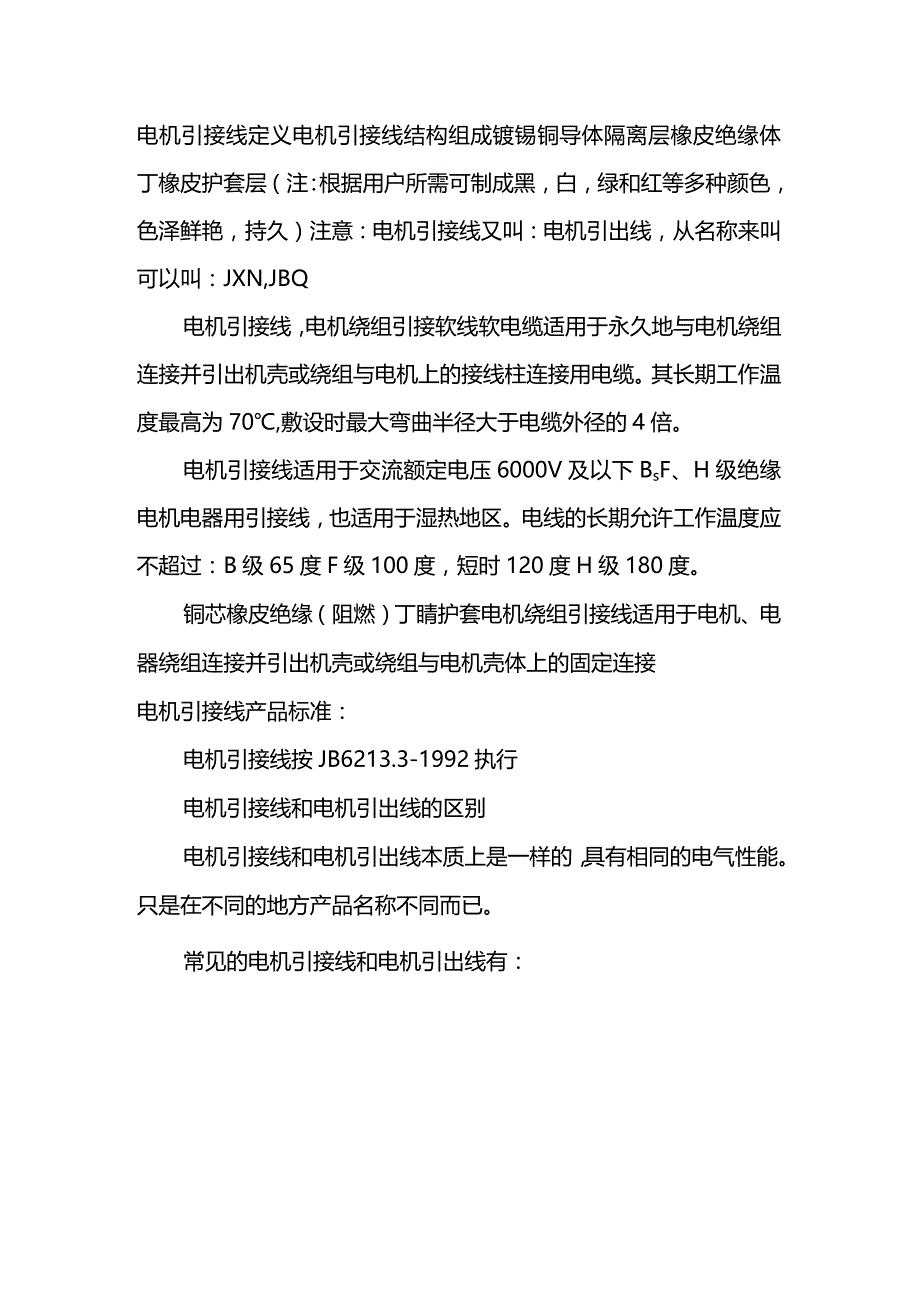

1、电机引接线定义电机引接线结构组成镀锡铜导体隔离层橡皮绝缘体丁橡皮护套层(注:根据用户所需可制成黑,白,绿和红等多种颜色,色泽鲜艳,持久)注意:电机引接线又叫:电机引出线,从名称来叫可以叫:JXN,JBQ电机引接线,电机绕组引接软线软电缆适用于永久地与电机绕组连接并引出机壳或绕组与电机上的接线柱连接用电缆。其长期工作温度最高为70,敷设时最大弯曲半径大于电缆外径的4倍。电机引接线适用于交流额定电压6000V及以下BsF、H级绝缘电机电器用引接线,也适用于湿热地区。电线的长期允许工作温度应不超过:B级65度F级100度,短时120度H级180度。铜芯橡皮绝缘(阻燃)丁睛护套电机绕组引接线适用于电机

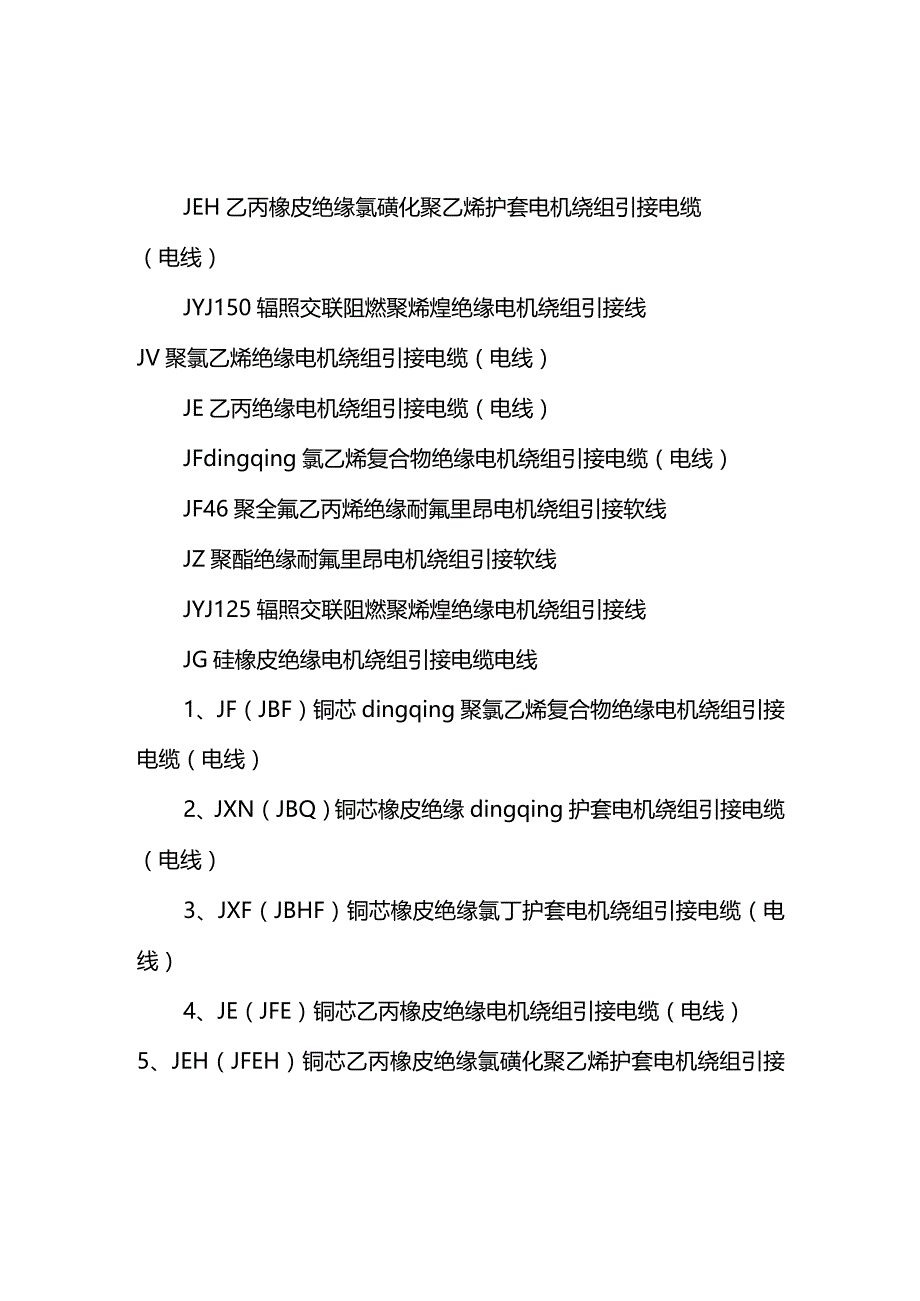

2、、电器绕组连接并引出机壳或绕组与电机壳体上的固定连接电机引接线产品标准:电机引接线按JB6213.3-1992执行电机引接线和电机引出线的区别电机引接线和电机引出线本质上是一样的,具有相同的电气性能。只是在不同的地方产品名称不同而已。常见的电机引接线和电机引出线有:JEH乙丙橡皮绝缘氯磺化聚乙烯护套电机绕组引接电缆(电线)JYJ150辐照交联阻燃聚烯煌绝缘电机绕组引接线JV聚氯乙烯绝缘电机绕组引接电缆(电线)JE乙丙绝缘电机绕组引接电缆(电线)JFdingqing氯乙烯复合物绝缘电机绕组引接电缆(电线)JF46聚全氟乙丙烯绝缘耐氟里昂电机绕组引接软线JZ聚酯绝缘耐氟里昂电机绕组引接软线JYJ1

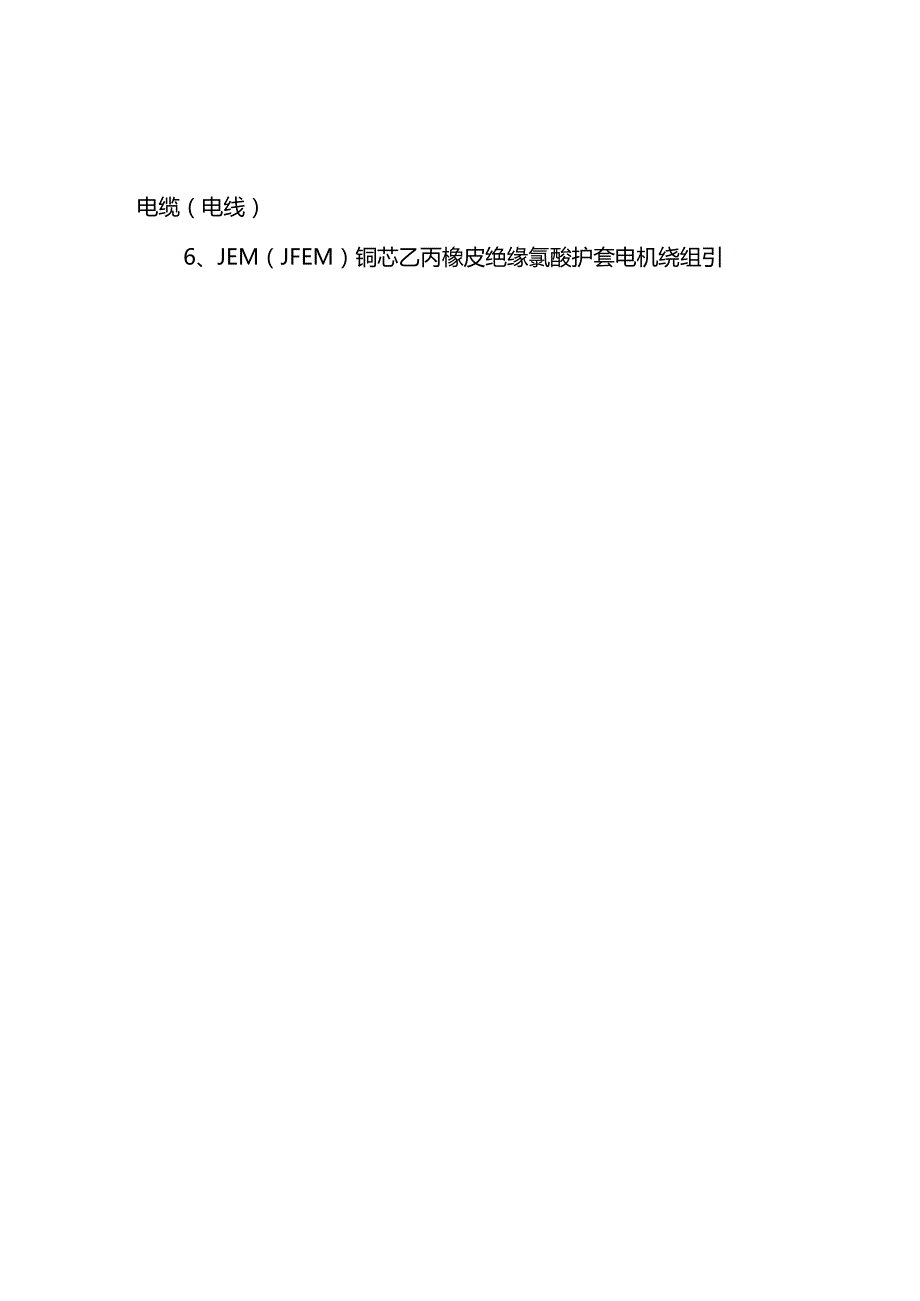

3、25辐照交联阻燃聚烯煌绝缘电机绕组引接线JG硅橡皮绝缘电机绕组引接电缆电线1、JF(JBF)铜芯dingqing聚氯乙烯复合物绝缘电机绕组引接电缆(电线)2、JXN(JBQ)铜芯橡皮绝缘dingqing护套电机绕组引接电缆(电线)3、JXF(JBHF)铜芯橡皮绝缘氯丁护套电机绕组引接电缆(电线)4、JE(JFE)铜芯乙丙橡皮绝缘电机绕组引接电缆(电线)5、JEH(JFEH)铜芯乙丙橡皮绝缘氯磺化聚乙烯护套电机绕组引接电缆(电线)6、JEM(JFEM)铜芯乙丙橡皮绝缘氯酸护套电机绕组引7.JH(JBYH)铜芯氯磺化聚乙烯绝缘电机绕组引接电缆(电线)8、JYJ铜芯交联聚烯煌绝缘电机绕组引接电缆(电线)9.JQ-150150。C铜芯交联聚烯煌绝缘电机绕组引接电缆(电线)10、JG(JHG)铜芯硅橡皮绝缘电机绕组引接电缆11.DTRJ携带型短路接地线12、JGBL硅橡胶绝缘玻璃纤维编织引出线产品特性:1、JFsJXN、JXF连续运行导体ZUi高温度为70。*2、JE、JEH.JEM、m连续运行导体ZUi高温度为90。加3、JYJ连续运行温度为125O(0JQ连续运行温度为150oCo4、JG连续运行导体zui高温度为180。匚
