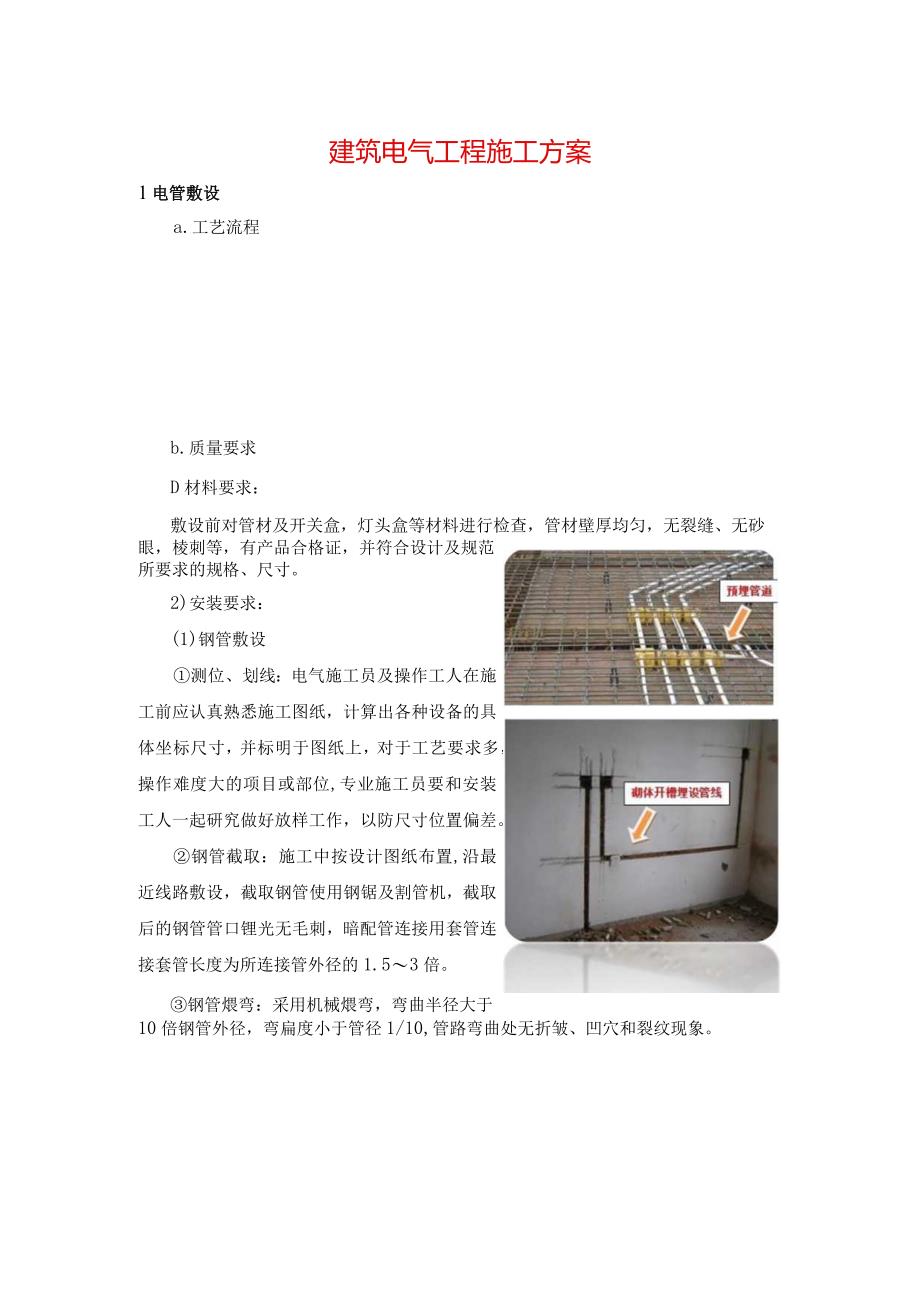

1、建筑电气工程施工方案1电管敷设a.工艺流程b.质量要求D材料要求：敷设前对管材及开关盒，灯头盒等材料进行检查，管材壁厚均匀，无裂缝、无砂眼，棱刺等，有产品合格证，并符合设计及规范所要求的规格、尺寸。2)安装要求：(1)钢管敷设测位、划线：电气施工员及操作工人在施工前应认真熟悉施工图纸，计算出各种设备的具体坐标尺寸，并标明于图纸上，对于工艺要求多，操作难度大的项目或部位,专业施工员要和安装工人一起研究做好放样工作，以防尺寸位置偏差。钢管截取：施工中按设计图纸布置,沿最近线路敷设，截取钢管使用钢锯及割管机，截取后的钢管管口锂光无毛刺，暗配管连接用套管连接套管长度为所连接管外径的1.53倍。钢管煨弯

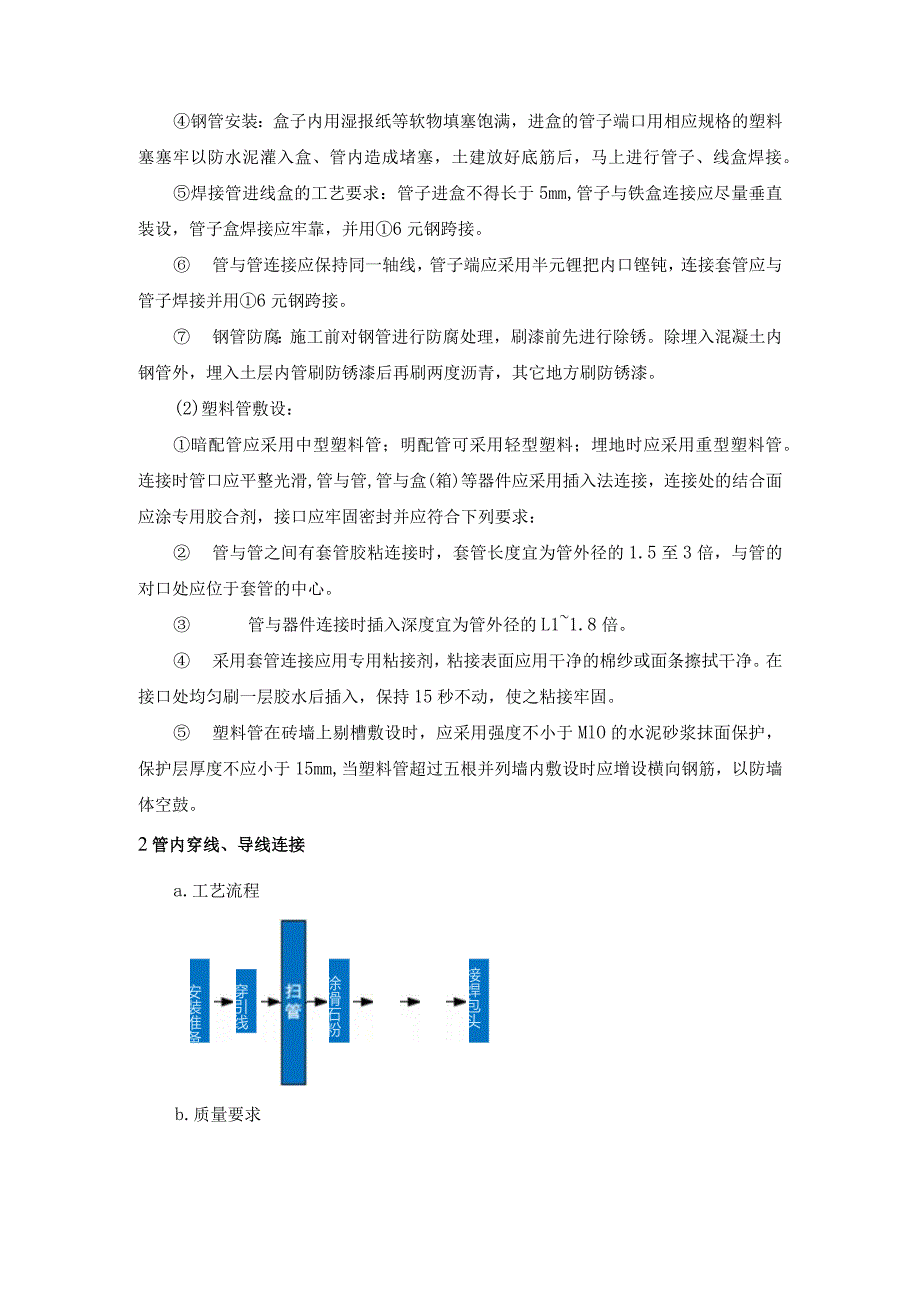

2、：采用机械煨弯，弯曲半径大于10倍钢管外径，弯扁度小于管径1/10,管路弯曲处无折皱、凹穴和裂纹现象。钢管安装：盒子内用湿报纸等软物填塞饱满，进盒的管子端口用相应规格的塑料塞塞牢以防水泥灌入盒、管内造成堵塞，土建放好底筋后，马上进行管子、线盒焊接。焊接管进线盒的工艺要求：管子进盒不得长于5mm,管子与铁盒连接应尽量垂直装设，管子盒焊接应牢靠，并用6元钢跨接。 管与管连接应保持同一轴线，管子端应采用半元锂把内口铿钝，连接套管应与管子焊接并用6元钢跨接。 钢管防腐：施工前对钢管进行防腐处理，刷漆前先进行除锈。除埋入混凝土内钢管外，埋入土层内管刷防锈漆后再刷两度沥青，其它地方刷防锈漆。(2)塑料管敷
3、设：暗配管应采用中型塑料管；明配管可采用轻型塑料；埋地时应采用重型塑料管。连接时管口应平整光滑,管与管,管与盒(箱)等器件应采用插入法连接，连接处的结合面应涂专用胶合剂，接口应牢固密封并应符合下列要求： 管与管之间有套管胶粘连接时，套管长度宜为管外径的1.5至3倍，与管的对口处应位于套管的中心。 管与器件连接时插入深度宜为管外径的L11.8倍。 采用套管连接应用专用粘接剂，粘接表面应用干净的棉纱或面条擦拭干净。在接口处均匀刷一层胶水后插入，保持15秒不动，使之粘接牢固。 塑料管在砖墙上剔槽敷设时，应采用强度不小于MlO的水泥砂浆抹面保护，保护层厚度不应小于15mm,当塑料管超过五根并列墙内敷设

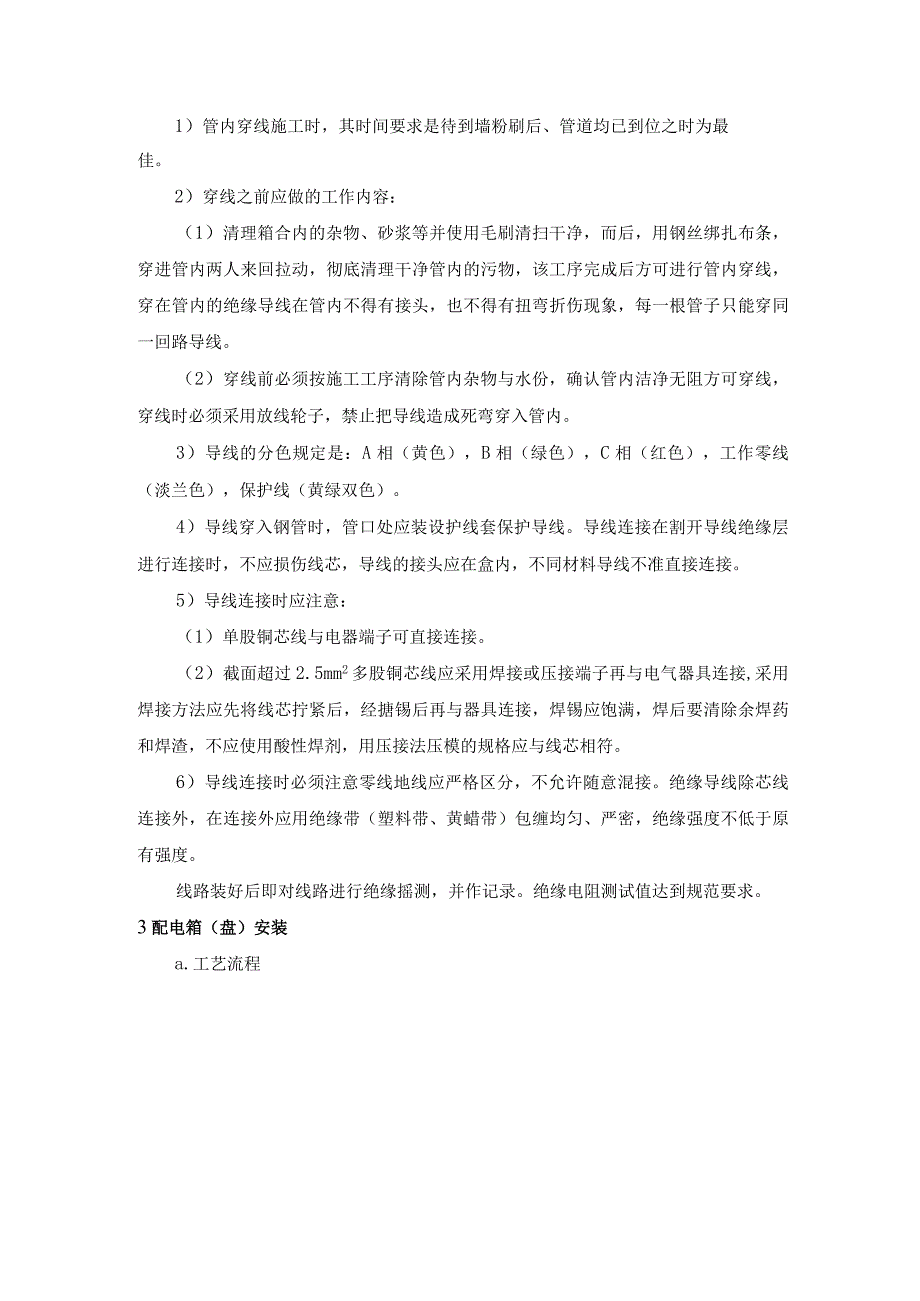

4、时应增设横向钢筋，以防墙体空鼓。2管内穿线、导线连接a.工艺流程安装准备涂滑石粉穿引线接焊包头b.质量要求1）管内穿线施工时，其时间要求是待到墙粉刷后、管道均已到位之时为最佳。2）穿线之前应做的工作内容：（1）清理箱合内的杂物、砂浆等并使用毛刷清扫干净，而后，用钢丝绑扎布条，穿进管内两人来回拉动，彻底清理干净管内的污物，该工序完成后方可进行管内穿线，穿在管内的绝缘导线在管内不得有接头，也不得有扭弯折伤现象，每一根管子只能穿同一回路导线。（2）穿线前必须按施工工序清除管内杂物与水份，确认管内洁净无阻方可穿线，穿线时必须采用放线轮子，禁止把导线造成死弯穿入管内。3）导线的分色规定是：A相（黄色），
5、B相（绿色），C相（红色），工作零线（淡兰色），保护线（黄绿双色）。4）导线穿入钢管时，管口处应装设护线套保护导线。导线连接在割开导线绝缘层进行连接时，不应损伤线芯，导线的接头应在盒内，不同材料导线不准直接连接。5）导线连接时应注意：（1）单股铜芯线与电器端子可直接连接。（2）截面超过2.5mm2多股铜芯线应采用焊接或压接端子再与电气器具连接,采用焊接方法应先将线芯拧紧后，经搪锡后再与器具连接，焊锡应饱满，焊后要清除余焊药和焊渣，不应使用酸性焊剂，用压接法压模的规格应与线芯相符。6）导线连接时必须注意零线地线应严格区分，不允许随意混接。绝缘导线除芯线连接外，在连接外应用绝缘带（塑料带、黄蜡带）
6、包缠均匀、严密，绝缘强度不低于原有强度。线路装好后即对线路进行绝缘摇测，并作记录。绝缘电阻测试值达到规范要求。3配电箱（盘）安装a.工艺流程安装准备接地B接线IH安装i开箱检查b.质量要求1)配电箱、柜在搬运和安装时，采取防震、防潮、防止框架变形和漆面受损等措施，所有设备均符合国家或部颁现行技术标准，并有合格证。配电箱、柜到场后开箱检查，检查制造厂的技术文件、型号规格是否符合设计要求，附件元件有无损害。2)暗装配电箱：采用箱内电气元件与箱壳分离分段安装，壳在土建墙面粉刷作标准线后安装，箱内电气元件在试电前安装到位。(1)明装配电箱柜在土建结束室内地面工作，门窗安装完毕，装饰工作结束后开始安装。
7、(2)配电箱柜安装按设计要求、规范要求、安装牢固、平正并要良好的接地保护，配电箱、柜安装完毕后，即对线路进行绝缘摇测，最后试电时，分别按各回路进行试电。4桥架及电缆施工a.工艺流程桥架敷设准备弹线定位孔预杆 膨栓赁 留 导架属螺M 预洞埋支金胀安螺栓固定支架与吊杆桥架安装保护接地线电缆敷设准备检查电缆及绝缘遥测电缆敷设挂标志牌遥测电缆绝缘 检验潮气电城终端头安装b.质量要求D金属桥架及其附件，采用喷塑处理的定型产品，其规格、型号符合设计要求，桥内外光滑平整，无棱刺，不得有扭曲、翘边等变形现象，各种电缆规格、型号及电压等级、应符合设计要求，并有产品合格证,每轴电缆上标明电缆规格、型号、电压等级长
8、度及出厂日期，电缆外观及电缆轴完好无损。2）电缆桥架及线槽安装前一定根据自己的图纸结合土建装修图纸，认真核对放线，计算出各段用量长度及配件数量然后进行订货，避免盲目的订货给今后安装造成很大的困难。3）支架安装前应根据图纸先弹线后用电锤打孔安装支架，一定要控制在一水平面上，支架的距离应均匀，转角处应设支架，固定支架膨胀螺栓应采用MIOM16,所钻孔应比螺栓深510mm,孔径比套管外径在ImnIo桥架线槽可在地面一段一段连接好后再抬上支架组装，桥架线槽底部必须与支架固定牢固，各桥架线槽必须用铜芯线可靠接地。4）敷设电缆在桥架敷设完整、管道调试完毕后进行，以免其它专业损伤。电缆敷设，排列整齐、标志设
9、置正确敷设一根、整理一根、卡固一根，电缆从盘的上盘引出避免拖拉摩擦，使电缆损伤，敷设时从头到尾不间断。5灯具安装质量要求a.工艺流程b.1）灯具及其配件齐全，无机械损伤、变形、油漆剥落和灯罩破裂等缺陷。同一室内或场所成排安装的灯具，其中心线偏差不应大于5mm,灯具固定应牢固可靠，每个灯具固定用的螺钉或螺栓不应少于2个；当绝缘台直径为75mm及以下时，可采用一个螺钉或螺栓固定。2）软线吊灯，灯具重量在0.5kg及以下时，采用软线自身吊装；大于0.5kg的灯具采用吊链，软电线线应编叉在吊链内，使电线不受力；灯具重量大于3kg时，固定在螺栓或预埋吊钩上。3)花灯吊钩圆钢直径不应小于灯具挂销直径，且不
10、应小于6mm,大型花灯的固定及悬吊装置，应按灯具重量的2倍做过载试验。4)灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地或接零可靠，并应有专用接地螺栓,且有标识。公共场所用的应急照明灯和疏散指示灯,应有明显的标志。无专人管理的公共场所照明宜装设自动节能开头。5)嵌入顶棚内的装饰灯具的安装应符合下列要求：灯具应固定在专设的框架上，导线不应贴近灯具外壳，且在灯盒内应留有余量，灯具的边框应紧贴在顶棚面上；矩形灯具的边框宜与顶棚面的装饰直线平等，其偏差不应大于5mm。6防雷接地系统施工工艺流程质量要求a.b.D防雷系统:(1)建筑物防雷等级为二级。(2)接闪器：屋面避雷带采用小12镀锌圆钢
11、敷设避雷带，组成不大于IOmXlOm(12mX8m)的网格。屋面上所有的金属构件、外露金属管道与屋面防雷装置可靠焊接连通，建筑物各层梁内主筋应相互连通。(3)引下线：利用结构柱内两根直径大于C16的对角主筋通长焊接作为避雷引下线，与避雷器和接地极均要可靠焊接。建筑物中各种竖向金属管道及构件在顶端和底部与防雷装置连结。(4)接地体：利用建筑物基础中钢筋作接地体，将基础四周外围地梁底两根主筋焊接成电气通路，与利用作引下线的柱内两根主筋及桩基内主筋焊通，地网均压带可利用基础地梁内钢筋作好焊接工作。(5)为防雷电波侵入，建筑物屋面外露的金属构件及管道，埋地进入建筑物的金属管道应与防雷引下线或接地装置连
12、通。(6)楼内的竖直金属管道及所有平时不带电的金属设备应就近与均压网连通以保持电位。为防止雷电感应过电压对贵重用电设备的损害，设置过电压保护装置。2)接地系统(1)本工程变、配电的工作接地、保安接地、弱电系统专用接地；防雷接地共用一个接地体，接地电阻要求小于I.O欧姆。(2)本设计采用TN-S保护接地系统。(3)各层配电竖井间内设置PE铜母排并与低压配电屏上的PE铜母排连接。(4)各层配电竖井间内的配电箱PE端子，设备金属外壳，金属线槽及安装支架均应采用专用导线与PE铜母排连接。引到插座及设备金属外壳的保护接地线为专用导线，不得与中性线混接。(5)灯具距地面小于2.4米时，灯具的可接近裸露导体
13、必须与PE线可靠连接，并应有专用接地螺栓，且有标识。3)金属电缆桥架及其支架和引入引出的金属电缆导管必须接地(PE)可靠,且必须符合下列规定：(1)金属电缆桥架及其支架全长不少于2处与接地(PE)干线可靠连接。(2)非镀锌金属桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2o(3)镀锌金属桥架间连接板的两端不跨接接地线，但连接板的两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。4)本工程设总等电位联结，首层设总MEB箱。(1)应将建筑物的PE、PEN干线、电气装置接地极的接地干线，建筑物内的水管、煤气管、电缆金属外皮、采暖和空调管道的金属管道、建筑物的金属构件等导体做等电位联结。(2)等电位联结中金属管道连接处应可靠地连通导电，电源插座的接地孔、电力设备金属外壳应与PE线可靠连接。各弱电机房、弱电间、卫生间等做局部等电位联结，设LEB端子板。(3)所有正常不带电的金属物体、金属构件均用BVTX6三2与LEB端子板联结。做法按国标02D501-2等电位联结安装。
