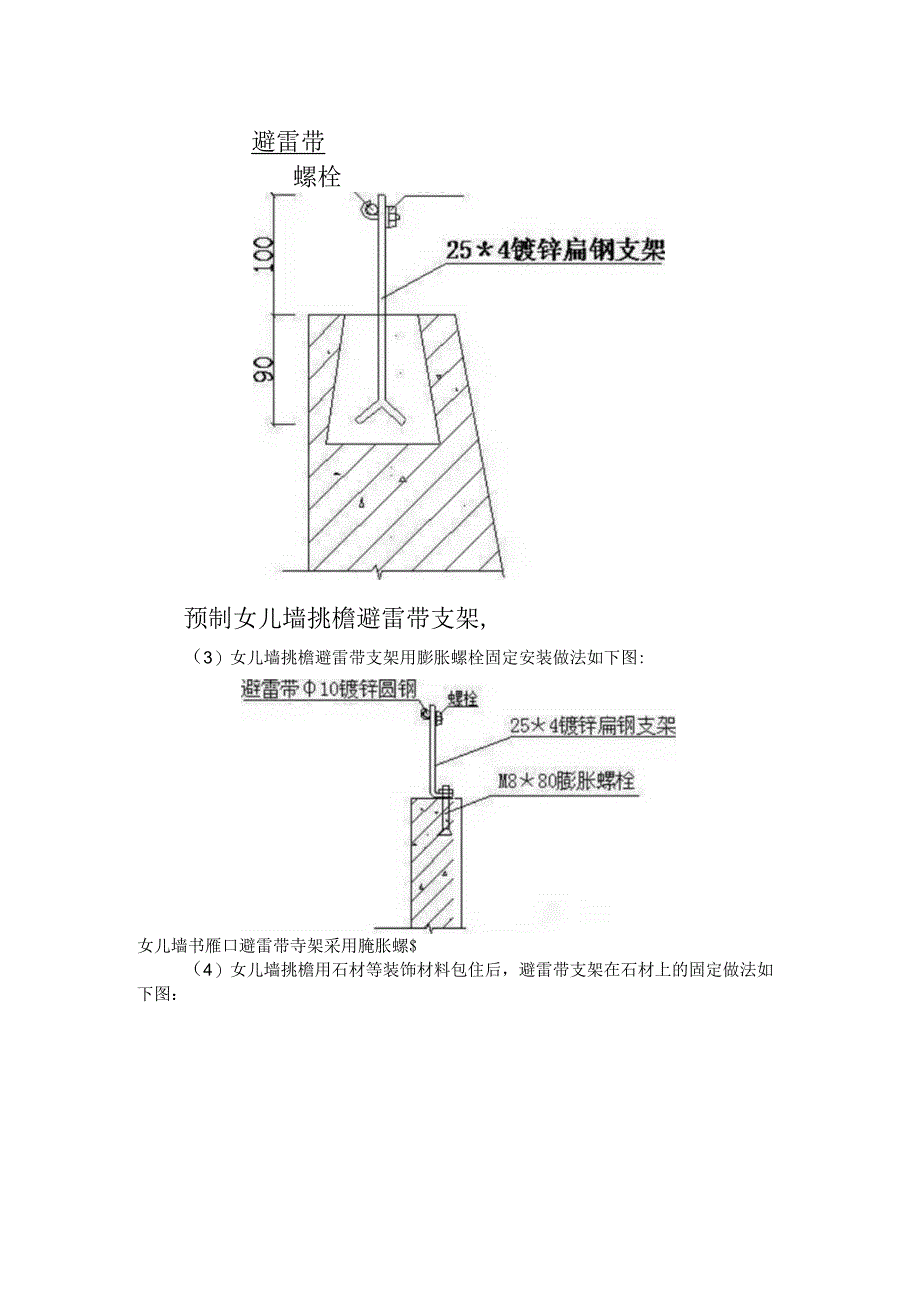

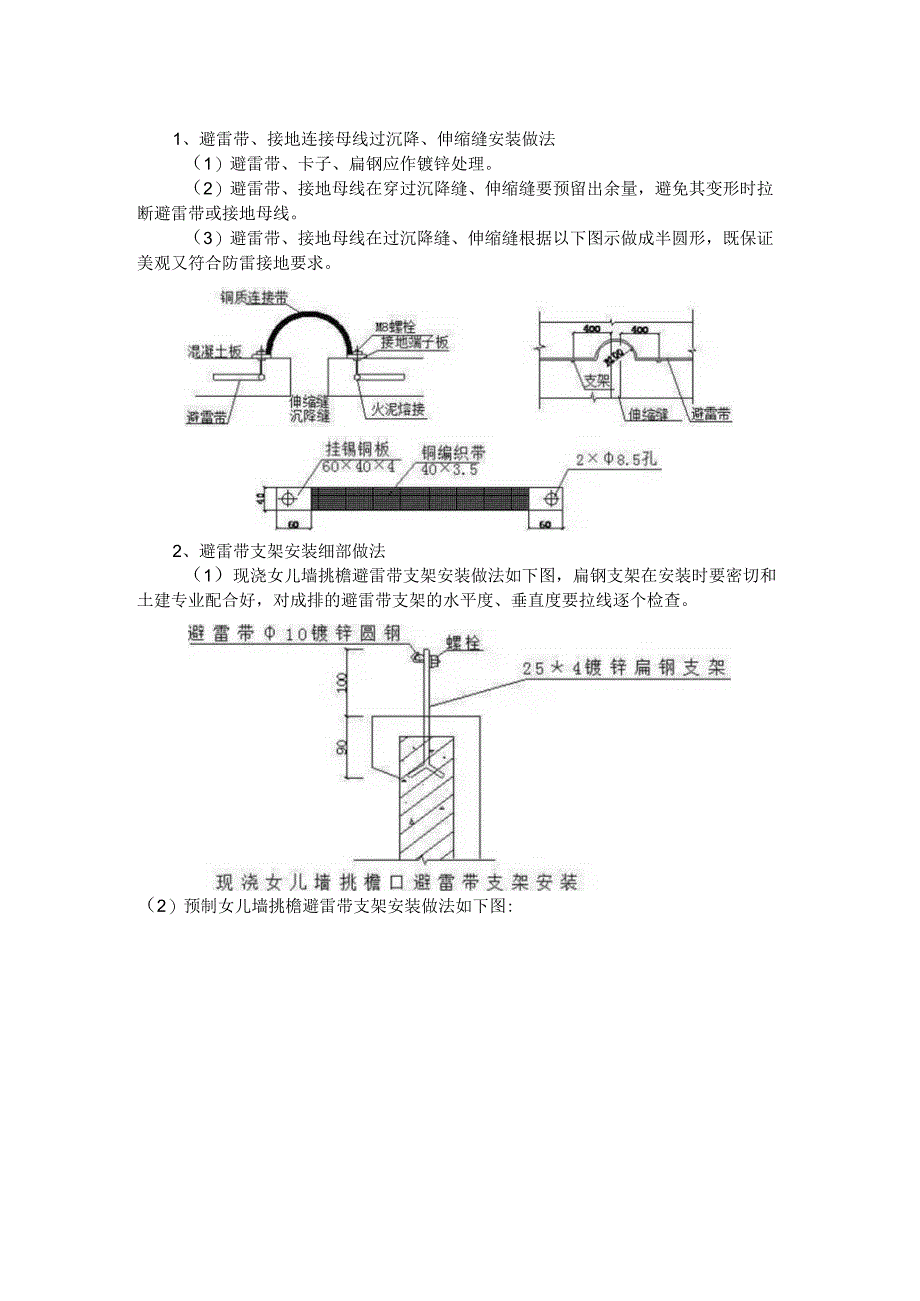

1、1、避雷带、接地连接母线过沉降、伸缩缝安装做法（1）避雷带、卡子、扁钢应作镀锌处理。（2）避雷带、接地母线在穿过沉降缝、伸缩缝要预留出余量，避免其变形时拉断避雷带或接地母线。（3）避雷带、接地母线在过沉降缝、伸缩缝根据以下图示做成半圆形，既保证美观又符合防雷接地要求。2、避雷带支架安装细部做法（1）现浇女儿墙挑檐避雷带支架安装做法如下图，扁钢支架在安装时要密切和土建专业配合好，对成排的避雷带支架的水平度、垂直度要拉线逐个检查。（2）预制女儿墙挑檐避雷带支架安装做法如下图:避雷带螺栓预制女儿墙挑檐避雷带支架,（3）女儿墙挑檐避雷带支架用膨胀螺栓固定安装做法如下图:女儿墙书雁口避雷带寺架采用腌胀螺

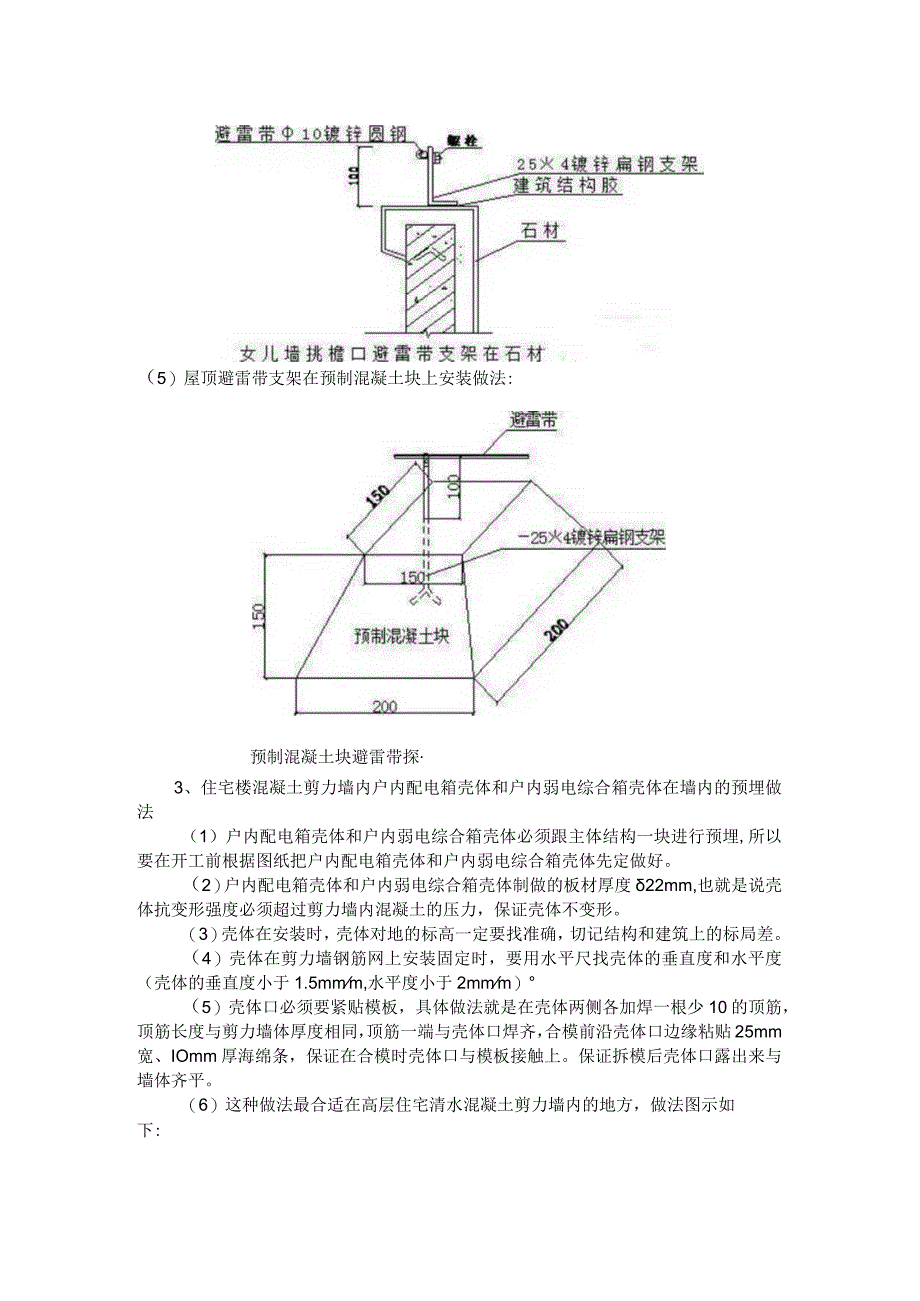

2、$（4）女儿墙挑檐用石材等装饰材料包住后，避雷带支架在石材上的固定做法如下图：（5）屋顶避雷带支架在预制混凝土块上安装做法:预制混凝土块避雷带探3、住宅楼混凝土剪力墙内户内配电箱壳体和户内弱电综合箱壳体在墙内的预埋做法（1）户内配电箱壳体和户内弱电综合箱壳体必须跟主体结构一块进行预埋,所以要在开工前根据图纸把户内配电箱壳体和户内弱电综合箱壳体先定做好。（2）户内配电箱壳体和户内弱电综合箱壳体制做的板材厚度22mm,也就是说壳体抗变形强度必须超过剪力墙内混凝土的压力，保证壳体不变形。（3）壳体在安装时，壳体对地的标高一定要找准确，切记结构和建筑上的标局差。（4）壳体在剪力墙钢筋网上安装固定时，要
3、用水平尺找壳体的垂直度和水平度（壳体的垂直度小于1.5mmm,水平度小于2mmm）（5）壳体口必须要紧贴模板，具体做法就是在壳体两侧各加焊一根少10的顶筋，顶筋长度与剪力墙体厚度相同，顶筋一端与壳体口焊齐，合模前沿壳体口边缘粘贴25mm宽、IOmm厚海绵条，保证在合模时壳体口与模板接触上。保证拆模后壳体口露出来与墙体齐平。（6）这种做法最合适在高层住宅清水混凝土剪力墙内的地方，做法图示如下:剪力墙钢筋网/W平面图4、屋顶避雷带与引下线连接处的细部处理做法(1)引下线与避雷带连接处，引下线钢筋头要打磨成半圆形，见下图。(2)引下线在女儿墙与避雷带之间这一段要刷红色的油漆做明显的标记，在防雷检查验
4、收时，避雷引下线处很显眼，一看就明白此处为引下点，见下图。(3)避雷带与引下连接时，施焊要双面，焊缝要平整饱满焊缝5、快速预埋时，电气管线盒安装做法（适用于焊接钢管与钢制接线盒连接）（1）钢制接线盒在生产时、接线盒的底和圈要分开，圈上开孔要根据图纸管线的进出打敲落孔，接线盒上不能随意打敲落孔。（2）接线盒在预埋前不需要塞东西，预埋时把接线盒圈放在预先画好的灯位上，然后再下管，这样管进盒的长度很好掌控，其次盒与管的连接和接地跨接线施焊时不必担心电焊把管堵烧坏，可保证管与盒可靠连接和管与盒之间的接地连接。（3）待土建开始绑盖筋时完成管口塞护堵和塞盒子，然后把盒底盖上，盒的对角处用电焊把盒底点焊在盒
5、圈上。这种做法在配合土建主体施工时，可大大缩短绑底筋与绑盖筋之间的时间。6、接地预埋连接板的做法（1）接地预埋连接板的第一种做法（2）接地预埋连接板的第二种做法:A-A柱或墙内主钢筋（1）连接导体宜暗敷，并在窗框定位后，墙面装饰层或抹灰层施工前进行。（2）当窗户靠进钢柱时可以将连接导体的一端直接焊在钢柱上。（3）10的金属圆钢与钢筋或窗框等建筑物金属构件焊接长度不小于60mmo（4）搭接板应预埋，其与窗框或门框可螺栓连接或焊接。（5）金属窗框的等电位也可从窗框的顶部或侧面与圈梁或柱主筋预埋件连接，连接件可以是25X4的镀锌扁钢或610的圆钢。8、筒灯在吊顶上的安装做法：（1）筒灯在吊顶上的第一
6、种做法:当灯泡功率超过IOoW时与 灯具接线处四周要垫防火墙筒灯在吊顶上的第9、配电箱在轻质隔墙板上的安装做法条板开洞用2号水泥胶粘剂预埋钢件11、开关盒、插座盒在混凝土剪力墙内活动安装做法（适用于焊接钢管与钢制接线盒连接）开黄盒、插座盒活动做法就是把接线盒与电气焊管要焊接连接在一起，然后采用d）6圆钢做盒与管接地跨接线，保证管与盒的连接牢固可靠，从盒开始到管30Omm内不与剪力墙钢筋网固定,30Omm以外电管需与剪力墙钢筋网固定两处,最后在开关盒、插座盒侧面加焊一根d）10顶筋，一端与盒口平齐，顶筋长度与剪力墙厚度相同。这种做法可保证开关盒、插座盒紧贴模板，在拆模后能保证剪力墙的外观漂亮。1
7、2、吊顶内接线盒到灯具金属软管的施工细部做法（1）接线盒处金属锁母与软管连接完后，连接处采用塑料防水粘性胶布把金属软管和锁母缠绕住，这样做可保证金属软管不缠开。（2）金属软管的结构成螺旋状，它的末端很容易缠开，所以在金属软管的末端也要用塑料防水粘性胶布把未端缠上三层，这种做法是很美观的。13、装饰灯具附近导线通过装饰材料细部处理做法装饰灯具前的导线在无法穿钢管和金属软管时，导线在可燃装饰材料内通过时可套耐火阻燃祛蜡管软管，这样既可以保护导线绝缘层受损，又可避免导线外皮破损对外导电、引起火灾等。14、钢制灯头盒、开关盒预埋完后，在掏盒时对盒的细部处理做法(1)在掏盒时，首先要把盒内塞的填充物掏掉
8、，其次采用2寸宽的扁凿子把盒四周及底的混凝土块及浆铲掉。(2)盒掏完后，盒内表面由于水泥浆腐蚀，用2寸宽的毛刷把盒内清扫干净，然后采用铁红防锈漆把盒内刷一遍，这样进行一次很好的修复，既可防盒内生锈，又可起到漂亮美观的效果。15、预分支电缆的安装(1)预分支电缆是近期新兴的一种电缆，他安装方便。(2)预分支电缆分主干电缆为多芯和单芯两种形式。主干电缆为16、母线与电缆的连接(1)母线与电缆接线端子板过渡连接，电缆接头压在端子板上。17、电缆穿墙孔洞的阻火封堵做法(I)A图用防火包封堵墙上孔洞，电缆从防火包内穿过。(2)B图电缆穿过墙上的孔洞，间隙用堵料填塞。(3)图中b为电缆的直径。堵料DFAl
9、nDFD-II电缆B图18、避雷针的制作(1)避雷针的高度一般为40Omm或500mm。电气设备安装施工方法一、主要施工技术方法1、材料、设备的进场及储存材料、设备进场时，由专业工程师、质检工程师会同监理工程师检查合格后方可进入工地，确保进场的材料及设备都是合格品，且尽量缩短材料和设备现场储存的时间。2、线槽、管道敷设（1）施工前电缆线槽和管道位置必须与相关专业的施工图严格复核，综合会审后施工，防止与风管或水管相碰。（2）线槽和管道敷设前，先按设计要求进行放线，放线后再进行敷设金属线槽和管道。暗敷管道在敷设完成后，采取有效措施进行管线保护和定位，防止管线破坏和跑位。3、电缆敷设（1）电缆敷设是
10、低压配电工程关键工序，它工作量大，且是联络各用电设备的电力及控制信号的纽带，电缆敷设顺利与否，直接影响到整个低压配电工程的进度。-（2）敷设前先标好标志牌，按走向及电缆型号确定在桥架里的排列位置，做到电力电缆在上，控制电缆在下；敷设中避免电缆缠绕或纽绞，保护层不得有压伤，折裂等缺陷，敷设到位后，电缆头要立即挂牌，在电缆较弯或上下桥架处要贴上写有电缆的标签。在变配电室电缆较多的场所要做到排列整齐、标牌清晰;对于防静电地板下的整束控制电缆，要用专用槽架覆盖，做到电缆不外露。（3）控制电缆进盘内接线，应先按电缆编号找出要进盘的电缆，然后按接线图对照电缆本身的编号，剥一根芯线穿一个线码，预留电线用绝缘
11、胶布包扎可靠。接完线后，将电缆及露出部分排列整齐，绑扎牢固，使端子排接线柱不受机械拉力，并作到一目了然。（4）低压塑料电缆头采用普通干包式加塑料护套，用机械压线钳压接。制作电缆头时，切割电缆要小心，不能损坏芯线绝缘层，保证三叉口绝缘包扎良好,线耳压接牢固，相位标志清晰。电缆头施工完毕，必须再摇一次绝缘，并做好记录。4、配电箱盘安装搬运配电箱盘柜要作到轻拿轻放，为保证其箱体外壳不被损坏，在进入设备房或在设备房入口处再开箱。安装前再次确定盘柜编号、尺寸大小是否与图纸相符。立盘柜时，先检查基础安装是否已符合要求，并清扫干净。挂墙安装的盘箱必须固定可靠，线缆进出盘箱方便。配电箱盘的接地用专用的接地导线
12、与接地极作可靠电气连接，订货时要求厂家把装有电器的可开启的门用裸铜软线与柜内接地排可靠连接。5、管线安装（1）动力用线管需弯曲时，其弯曲半径不得小于管外径的10倍；保护管口做成喇叭型，管口边缘铿光滑；电缆穿管完毕，管口要用防火填料作妥善密封处理。（2）照明线管的弯曲半径不得小于管外径的6倍；直线长度超过40米或30米以上有一个弯、20米以上有两个弯、12米以上有三个弯的都必须加装接线盒。在穿线时，管口要倒口、清除毛刺并加塑料护口，防止导线绝缘层损伤。（3）电缆和导线穿管完毕后立即测试绝缘电阻，作好记录，其阻值不得小于0.5兆欧。导线的颜色按相序区分不得混用。（4）暗埋线管在穿线前封堵好两端，防
13、止杂物进入管内堵塞管路。线管采用丝扣连接或套管连接。6、照明器具安装疏散诱导灯、开关、插座的高度分别应达到一致并符合设计的要求，开关、插座安装要平正。开关应切断相线，跷板开关为上合下分；插座的左插孔为零线,右插孔为相线。照明器具安装已在整个工程的较后阶段，必须注意本工序和他工序的成品保护。7、孔洞封堵本部分的孔洞主要指线管穿墙、楼板孔洞、设备屏柜电缆进孔等。其具体方法如下：大的孔洞先用砖和水泥封堵桥架及管线外围部分，与管线接触部分用专用有机防火堵料封堵密实，有机堵料封堵厚度大约50mm左右，宽度与墙体等厚；进入盘柜的电缆孔洞尽量全部用有机防火堵料。孔洞封堵完毕后，孔洞两侧电缆表皮涂A60-1防
14、火防潮涂料一遍。二、防雷及电气设备接地措施1、本工程的防雷接地保护接地共用接地极。接地体的连接采用焊接，焊接必须牢固可靠无虚焊。接至电气设备上的接地线，应用镀锌螺栓连接，有色金属接地线不能采用焊接时，也可用螺栓连接。接地极、防雷引下线及避雷带为一个整体网，相互连接必须可靠。各系统与设备接地必须直接与接地体连接，严禁串联后再与接地体连接。本工程接地装置接地电阻不大于1欧姆。2、所有配电箱盘、金属管线、灯具金属外壳、电缆桥架都必须与PE线作可靠连接，金属线管接头及接线盒连接处加焊接地跨接线。三、电气测试及调试1、供电线路的测试（1）使用100oV绝缘摇表对导线、电缆进行测试，导线、电缆的绝缘电阻必
15、须大于0.5兆欧。（2）检查电缆线路的相位，其两端相位应一致并与电网相位相符。（3）利用施工临时电源对照明线路通电试照，要求各回路导线不混淆，相、零线分别正确并与导线颜色相符；灯具试照正常，荧光灯启动及运行稳定；开关分断灵活，分断线路为相线；插座插孔与插头结合紧密无松动，面对插座，插座的左插孔为零线，右插孔为相线。2、配电箱盘、箱体内元器件的测试（1）接触器外观检查接触器铁芯表面应无锈斑及油垢，触头的接触面平整、清洁，活动部分动作应灵活无卡阻，衔铁吸合后无异常响声。绝缘测试应符合产品参数要求（触头吸合时测相间阻值，分开时测各相进出端阻值及各相与不带电部位的阻值）。（2）继电器1）外观检查，继电器必须外壳清洁、完整，玻璃嵌接良好，外壳与底座结合紧密、牢固，防尘密封完好，安装及接线端子牢固可靠，内部无灰尘和油污。2）继电器各组触头间（吸合时）及每组触头的进出端（分开时）进行绝缘测试，其绝缘电阻不少于5兆欧。电压、电流线圈通电动作灵敏，触头吸合后无振动现象。3）热继电器的整定电流一般在额定电流的1.2倍，考虑风机起动电流在额定
