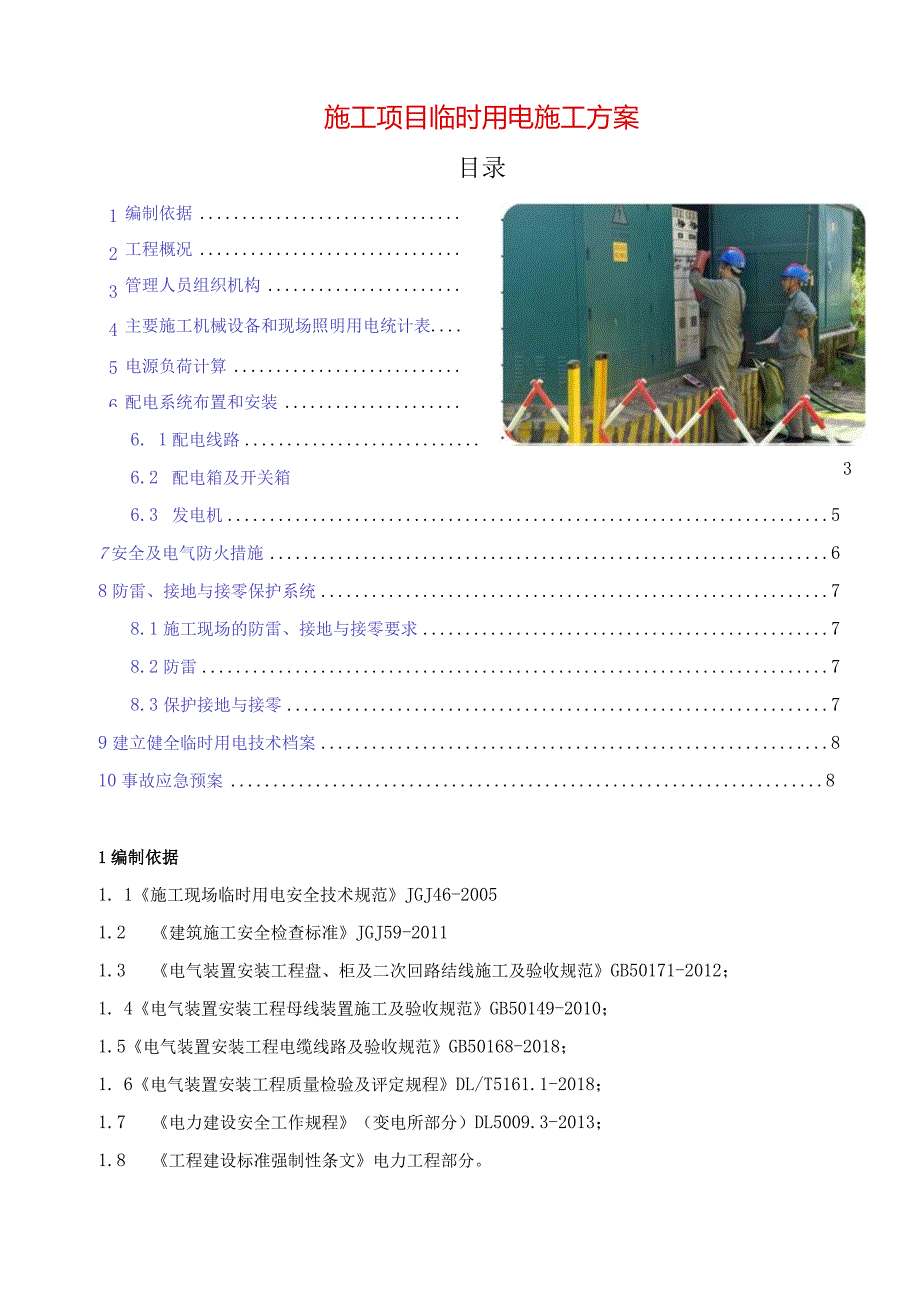

1、施工项目临时用电施工方案目录1234563编制依据工程概况管理人员组织机构主要施工机械设备和现场照明用电统计表.电源负荷计算配电系统布置和安装6. 1配电线路6.2 配电箱及开关箱6.3 发电机57安全及电气防火措施68防雷、接地与接零保护系统78.1施工现场的防雷、接地与接零要求78.2防雷78.3保护接地与接零79建立健全临时用电技术档案810事故应急预案81编制依据1. 1施工现场临时用电安全技术规范JGJ46-20051.2 建筑施工安全检查标准JGJ59-20111.3 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-2012；1. 4电气装置安装工程母线装置施工及

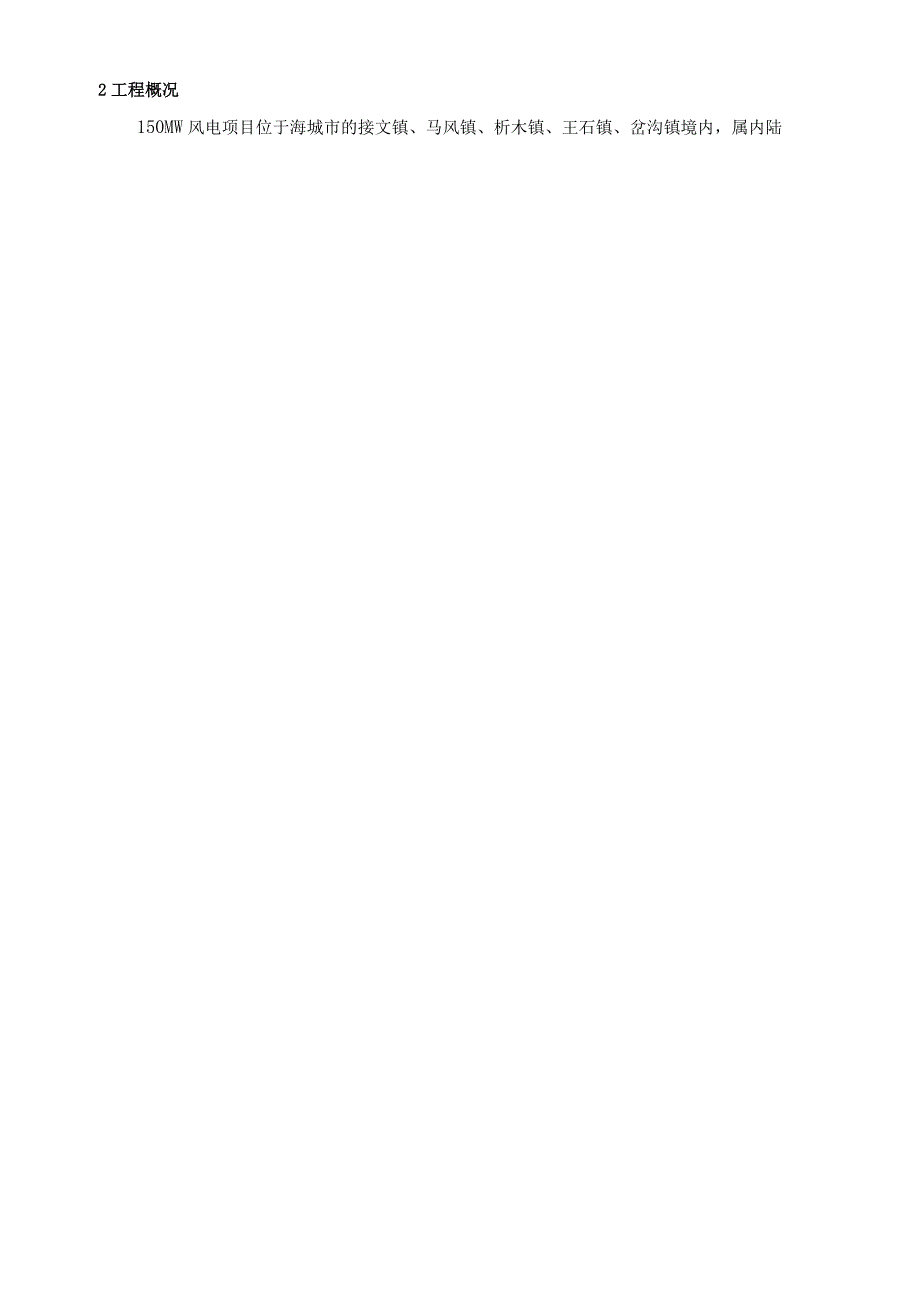

2、验收规范GB50149-2010；1.5电气装置安装工程电缆线路及验收规范GB50168-2018；1. 6电气装置安装工程质量检验及评定规程DL/T5161.1-2018；1.7 电力建设安全工作规程（变电所部分）DL5009.3-2013；1.8 工程建设标准强制性条文电力工程部分。2工程概况150MW风电项目位于海城市的接文镇、马风镇、析木镇、王石镇、岔沟镇境内，属内陆山地风电场，场址中心距沈阳市约120km,距离鞍山市约45km,距离海城市约25km。风场范围为不规则多边形，南北约30km,东西约20km,风场面积约GOOkn?,海拔高度60620m0地貌主要为低山丘陵，植被一般发育，

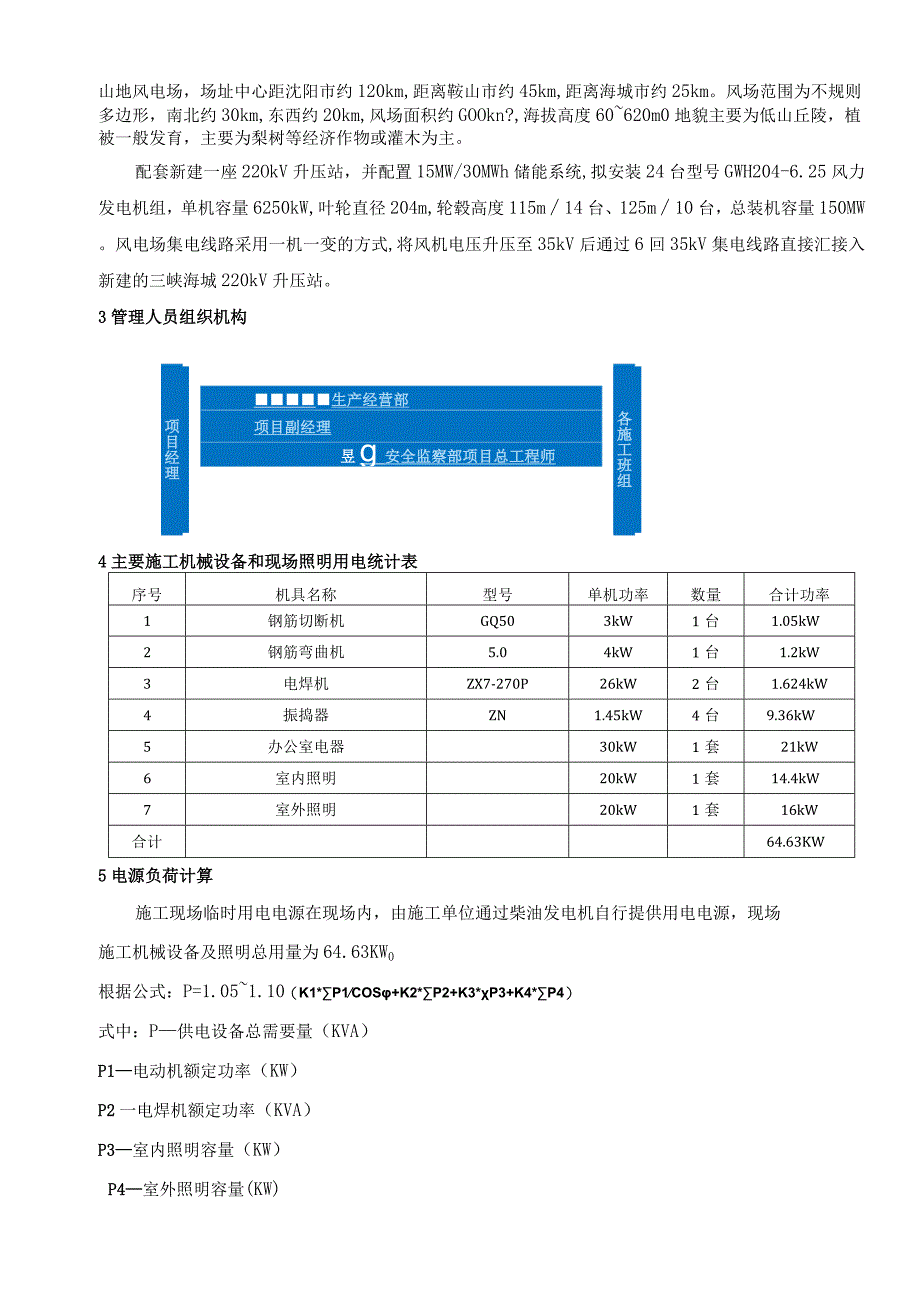

3、主要为梨树等经济作物或灌木为主。配套新建一座22OkV升压站，并配置15MW/30MWh储能系统,拟安装24台型号GWH204-6.25风力发电机组，单机容量6250kW,叶轮直径204m,轮毂高度115m14台、125m10台，总装机容量150MW。风电场集电线路采用一机一变的方式,将风机电压升压至35kV后通过6回35kV集电线路直接汇接入新建的三峡海城220kV升压站。项目经理各施工班组3管理人员组织机构生产经营部项目副经理昱g安全监察部项目总工程师4主要施工机械设备和现场照明用电统计表序号机具名称型号单机功率数量合计功率1钢筋切断机GQ503kW1台1.05kW2钢筋弯曲机5.04kW
4、1台1.2kW3电焊机ZX7-270P26kW2台1.624kW4振捣器ZN1.45kW4台9.36kW5办公室电器30kW1套21kW6室内照明20kW1套14.4kW7室外照明20kW1套16kW合计64.63KW5电源负荷计算施工现场临时用电电源在现场内，由施工单位通过柴油发电机自行提供用电电源，现场施工机械设备及照明总用量为64.63KW0根据公式：P=1.051.10（K1*P1COS+K2*P2+K3*P3+K4*P4）式中：P供电设备总需要量（KVA）P1电动机额定功率（KW）P2一电焊机额定功率（KVA）P3室内照明容量（KW）P4室外照明容量(KW)CoS(P-电动机的平均因
5、数(在施工现场最高为0.750.85,一般为0.650.75)Kl为动力需要系数，一般为0.50.7,取K1=0.5K2为焊接需要系数，一般为0.50.6,所以取K2=0.5K3为照明或电热设备需要系数一般为0.81.0,因该施工用电比例较大，所以取K3=0.8序号设备名称功率(kW)单位数量总额定功率(kW)同期系数KT需要系数KX总计算功率(kW)1钢筋弯曲机3台130.50.71.052钢筋切断机4台140.50.61.23插入式振捣器1.45台45.80.40.71.6244逆变焊机26台2520.30.69.365办公室电器30套13010.7216现场照明20套1200.80.91
6、4.47室内照明20套12010.8166配电系统布置和安装6.1配电线路6.1.1电缆线路6.1.1.1电缆干线应埋地和架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。实在无法埋地或架空的部分，必须使用铠装电缆并加n行保护盒穿管敷设或穿钢管保护。6.1.1.2电缆截面应根据允许流量和允许电压损失确定。6.1.1.3电缆在室外直接敷设的深度应不小于O.7m,并应在电缆上下各均匀敷设不小于50mm厚的细沙，然后用砖等硬质保护。6.1.1.4电缆线路不得直接敷设在钢管、钢门窗、脚手架等金属物上，且严禁用金属裸线绑扎。6.1.1.5电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面2m
7、至地下0.2m处，必须加设防护套管。固定机械的电源电缆沿地面敷设时应穿管并埋地。6.1.1.6电缆线路与其附近热力管道的平行间距不得小于2m,交叉间距不得小于Imo6.1.1.7施工现场闸箱、设备、室外灯具、流动灯具的电源线，负荷线均不得采用塑料线和普通橡皮线，手持电动工具的负荷线必须采用耐气候型的橡皮护套铜芯软电缆。6.1.1.8埋地敷设电缆的接头应设在地面上的接线盒内，接线盒能防水、防尘、防机械损伤并应远离易燃、易爆、易腐蚀场所。6.1.1.9电缆接头应牢固可靠，并应做绝缘包扎，保持绝缘强度，不得承受压力。电缆不得成束敷设，各路电缆应埋顺。6.1.2室内配电线路6. 1.2.1室内配线必须
8、采用绝缘导线。采用瓷瓶、瓷（塑料）夹等敷设或穿管保护，距地面高度不得小于2.5m。7. 1.2.2进户线过墙穿管保护，距地面不得小于2.5m,并应采取防雨措施。7.1. 2.3进户线的室外端应采用绝缘子固定。6.1. 2.4潮湿场所或埋地非电缆配线必须穿管敷设，管口应密封。采用金属管敷设时必须做保护接零。6.1.2.5采用瓷瓶固定导线时，导线间距就不小于100nIlIb瓷瓶间距不大于1.5m。6.2配电箱及开关箱6.2.1 配电箱及开关箱的位置6.2. 1.1配电系统应实行分级配电，即分为总配电箱、分配电箱和开关箱三级。室外总配电箱、分配电箱简称总配电箱、分配电箱。6.2. 1.2动力配电箱与
9、照明配电箱宜分别设置，如何置在同一配电箱内，动力和照明线路应分路设置。6.2. 1.3分配电箱与开关箱的距离原则上不得超过30m开关箱与其控制的固定式用电设备去的水平距离不宜超过3m。与手持电动工具的距离不宜大于5mo6.2.1.4配电箱、开关箱应采用铁板或优质材料制作，铁板的厚度大于1.5mm不得使用木制的配电箱。箱体外观完整、坚固、防雨、防尘。箱门不得有上下开启式，并防止碰触箱内电器。6.2.1.5配电箱、开关箱的装设应端正、牢固。固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3m,小于1.5m,移动式分配电箱的下底与地面的垂直距离应大于1.5,小于1.6m,携带式开关箱应有100-
10、20Omln的箱腿，开关箱必须立放，禁止倒放。配电柜下方应砌台或立于固定支架上。6.2.1.6配电箱、开关箱应装设在干燥、通风及常温的场所，不得装设在有严重损伤作用的瓦斯、蒸汽和侵蚀气体、液体的场所。6.2.1.7配电箱下方应平整、坚实、无下沉、无积水，周围不得有灌木、杂草，不得堆放任何防碍操作、维修物品。6.2.1.8总配电箱应设在靠近电源的地区。分配电箱应装设在用电设备或负荷相对集中的地区。6.2.1.9配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体固定在配电箱箱体内。金属板应做保护接零。6.2.1.10 配电箱、开关箱内的电器和导线严禁有任何带电明露部位。相线不得使用
11、端子进行连接。6.2.1.11 配电箱、开关箱内的工作零线和保护零件端子板应分开设置。工作零线应通过端子板连接。6.2.1.12 配电箱、开关箱的进出口处应有护套并作防水弯头。6.2.1.13 配电箱、开关箱体应外涂安全色标、级别标志和统一编号，停止使用的配电箱应切断电源，箱门应上锁。6.2.1.14 配电箱和开关箱的金属导体、金属电器安装板以及箱内电器的不带电金属底座、外壳必须做保护接零，保护零线应通过接线端子板连接。6.2.2电器装置的选择与使用6. 2.2.1配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。开关电器必须在任何情况下都能保证使用电设备实行电源隔离。7. 2.
12、2.2配电箱和开关箱均应设总隔离开关和分路隔离开关、总自动开关和分路自动开关。引出配电箱的回路必须由独立的分路开关控制。8. 2.2.3施工现场的电气设备应实行两级漏电保护，即在总配电箱和开关箱内设置漏电保护器。若现场用电总容量较大，而又没有与其相匹配可供总配电箱内安装漏电保。护器时，必须在第一级分配电箱的空气开关的负荷侧安装漏电保护器.9. 2.2.4若漏电保护器同时具备过负荷保护和短路保护功能，则可代替分路熔断器和分路自动开关使用，漏电保护器应装设在电源总隔离开关的负荷侧。10. 2.2.5总配电箱应装设电压表、总电度表、总电流表及其它仪表。11. 2.2.6配电箱、开关箱内的各种开关电器
13、的额定值及导线规格均应与其负荷相适应。12. 2.2.7固定设备应有专用的开关箱，必须实行一级一闸制，禁止用同一开关电器直接控制二台及二台以上用电设备（含插座）。13. 2.2.8开关箱内的漏电保护器其额定漏电动作电流应不大于30A,额定漏电时间应小于0.Iso14. 2.2.9总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应做合理配合，使之具有分级保护的功能。15. 2.2.10对放置长久的漏电保护器重新使用时，应认真检查下其特性，发现问题及时修理或更换。16. .2.11手动开关电器只允许直接控制照明电路和容量不大于5.5kW的动力电路。容量超过5.5kW的动力电路应
14、采用自动开关电器或降压启动装置控制。17. 2.2.12熔断器的熔体更换时，严禁使用不符合原规格的熔体代替。三相设备熔断器的熔丝应一致。18. .2.13配电箱应箱门内侧贴有控制线路图，开关电器应标明用途。6.2.2.14配电箱、开关箱应由专人负责。6.2.2.15对配电箱、开关箱进行检查维修时，必须将前一级相应的电源开关分闸断电，并挂停电标志牌，严禁带电作业。6.2.2.16配电箱、开关箱内不得放置任何杂物，并应保持整洁。6.2.2.17所有配电箱、开关箱在使用过程中必须按照下述操作顺序：关电操作顺序：总配电箱-分配电箱-开关箱。停电操作顺序：开关箱-分配电箱-总配箱-(紧急情况除外)用电设备。6.3发电机发电机的使用安全1) 作业前检查内燃机与发电机传动部分，应连接可靠，输出线路的导线绝缘良好。2) 启动后检查发电机在升速中应无异响，无跳动及冒火花现象。待运转稳定，频率、电压达到额定值后，方可向外供电。载荷应逐步增大，三相应保持平衡。3) 发电机开始运转后，即应认为全部电气设备均己带电。4) 发电机连续运行的最高和最低允许电压值不得超过额定值的10尤其正常运行的电压变动范围应在额定值的5%以内，功率因数为额定值时，发电机额定容量应不变。5) 发电机在额定
