《掌握钢管混凝土浇筑质量控制.docx》由会员分享，可在线阅读，更多相关《掌握钢管混凝土浇筑质量控制.docx（4页珍藏版）》请在第壹文秘上搜索。

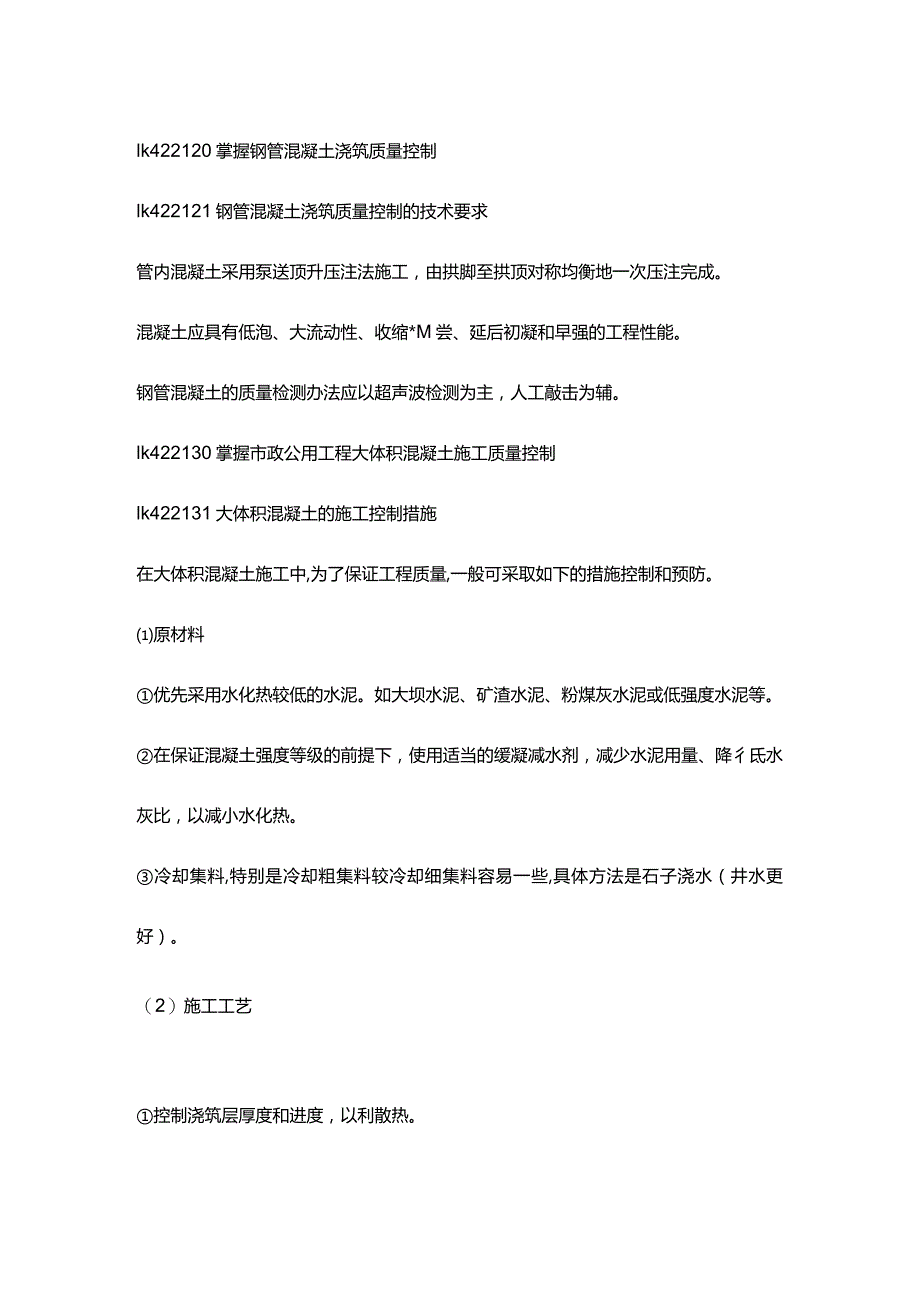

1、lk422120掌握钢管混凝土浇筑质量控制lk422121钢管混凝土浇筑质量控制的技术要求管内混凝土采用泵送顶升压注法施工，由拱脚至拱顶对称均衡地一次压注完成。混凝土应具有低泡、大流动性、收缩*M尝、延后初凝和早强的工程性能。钢管混凝土的质量检测办法应以超声波检测为主，人工敲击为辅。lk422130掌握市政公用工程大体积混凝土施工质量控制lk422131大体积混凝土的施工控制措施在大体积混凝土施工中,为了保证工程质量,一般可采取如下的措施控制和预防。原材料优先采用水化热较低的水泥。如大坝水泥、矿渣水泥、粉煤灰水泥或低强度水泥等。在保证混凝土强度等级的前提下，使用适当的缓凝减水剂，减少水泥用量、

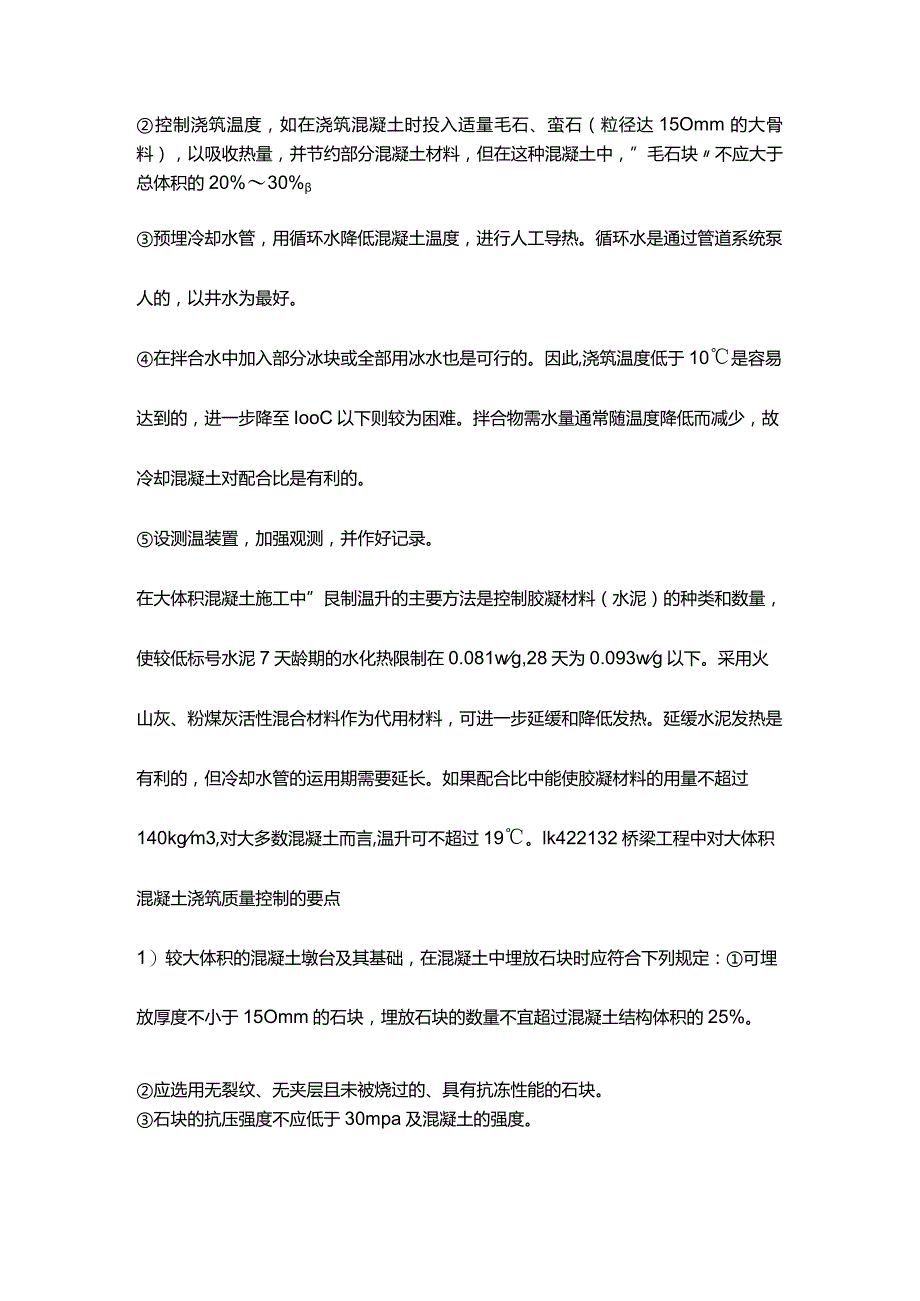

2、降彳氐水灰比，以减小水化热。冷却集料,特别是冷却粗集料较冷却细集料容易一些,具体方法是石子浇水（井水更好）。（2）施工工艺控制浇筑层厚度和进度，以利散热。控制浇筑温度，如在浇筑混凝土时投入适量毛石、蛮石（粒径达15Omm的大骨料），以吸收热量，并节约部分混凝土材料，但在这种混凝土中，”毛石块不应大于总体积的20%30%预埋冷却水管，用循环水降低混凝土温度，进行人工导热。循环水是通过管道系统泵人的，以井水为最好。在拌合水中加入部分冰块或全部用冰水也是可行的。因此,浇筑温度低于10是容易达到的，进一步降至IooC以下则较为困难。拌合物需水量通常随温度降低而减少，故冷却混凝土对配合比是有利的。设测温
3、装置，加强观测，并作好记录。在大体积混凝土施工中”艮制温升的主要方法是控制胶凝材料（水泥）的种类和数量，使较低标号水泥7天龄期的水化热限制在0.081wg,28天为0.093wg以下。采用火山灰、粉煤灰活性混合材料作为代用材料，可进一步延缓和降低发热。延缓水泥发热是有利的，但冷却水管的运用期需要延长。如果配合比中能使胶凝材料的用量不超过140kgm3,对大多数混凝土而言,温升可不超过19。lk422132桥梁工程中对大体积混凝土浇筑质量控制的要点1）较大体积的混凝土墩台及其基础，在混凝土中埋放石块时应符合下列规定：可埋放厚度不小于15Omm的石块，埋放石块的数量不宜超过混凝土结构体积的25%。

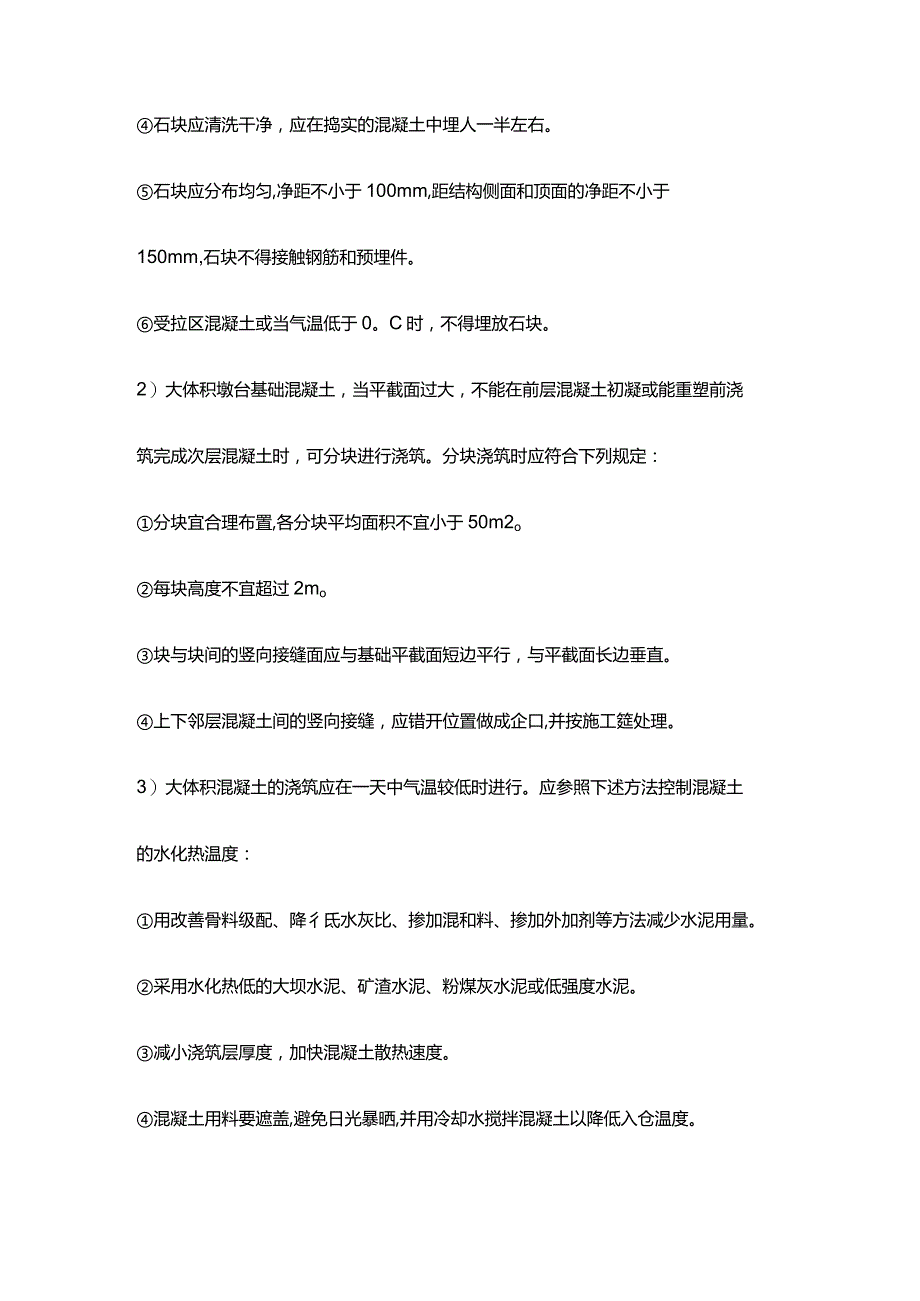

4、应选用无裂纹、无夹层且未被烧过的、具有抗冻性能的石块。石块的抗压强度不应低于30mpa及混凝土的强度。石块应清洗干净，应在捣实的混凝土中埋人一半左右。石块应分布均匀,净距不小于100mm,距结构侧面和顶面的净距不小于150mm,石块不得接触钢筋和预埋件。受拉区混凝土或当气温低于0。C时，不得埋放石块。2）大体积墩台基础混凝土，当平截面过大，不能在前层混凝土初凝或能重塑前浇筑完成次层混凝土时，可分块进行浇筑。分块浇筑时应符合下列规定：分块宜合理布置,各分块平均面积不宜小于50m2o每块高度不宜超过2mo块与块间的竖向接缝面应与基础平截面短边平行，与平截面长边垂直。上下邻层混凝土间的竖向接缝，应错开位置做成企口,并按施工筵处理。3）大体积混凝土的浇筑应在一天中气温较低时进行。应参照下述方法控制混凝土的水化热温度：用改善骨料级配、降彳氐水灰比、掺加混和料、掺加外加剂等方法减少水泥用量。采用水化热低的大坝水泥、矿渣水泥、粉煤灰水泥或低强度水泥。减小浇筑层厚度，加快混凝土散热速度。混凝土用料要遮盖,避免日光暴晒,并用冷却水搅拌混凝土以降低入仓温度。在混凝土内埋设冷却管通水冷却。在遇气温骤降的天气或寒冷季节浇筑混凝土后，应注意覆盖保温,加强养生。注:混凝土的浇筑温度系指混凝土振动后，在混凝土50100mm深处的温度。
