1、合肥市轨道交通8号线一期工程水泵设备第二次设计联络会议纪要水泵设备时间年月日主持会议记录页数会议地点与会人员合肥市轨道交通集团有限公司中铁四院/安徽省综合交通院联合体中咨工程咨询管理有限公司中铁四局集团有限公司/中铁四局电气化有限公司联合体中铁电气化局有限公司中铁电气化局有限公司/中煤三建联合体会议议题水泵水泵第二次设计联络会议发行范围合肥市轨道交通集团有限公司中铁四院/安徽省综合交通院联合体中咨工程咨询管理有限公司中铁四局集团有限公司/中铁四局电气化有限公司联合体中铁电气化局有限公司中铁电气化局有限公司/中煤三建联合体会谈内容合肥市轨道交通8号线一期工程水泵设备第二次设计联络会议纪要会签合肥

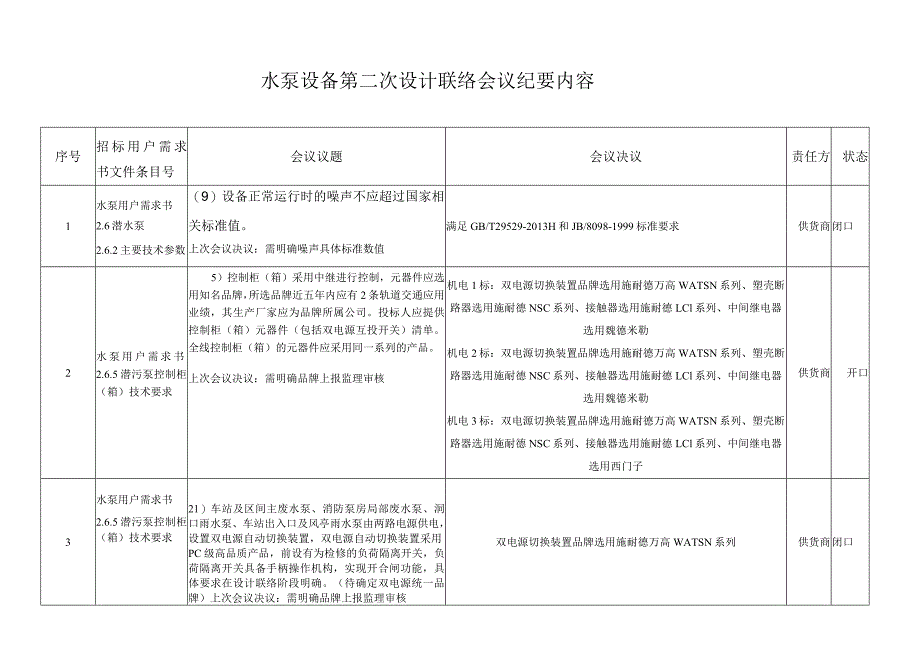

2、市轨道交通集团有限公司中铁四院/安徽省综合交通院联合体中咨工程咨询管理有限公司中铁四局集团有限公司/中铁四局电气化有限公司联合体中铁电气化局有限公司中铁电气化局有限公司/中煤三建联合体水泵设备第二次设计联络会议纪要内容序号招标用户需求书文件条目号会议议题会议决议责任方状态1水泵用户需求书2.6潜水泵2.6.2主要技术参数（9）设备正常运行时的噪声不应超过国家相关标准值。上次会议决议：需明确噪声具体标准数值满足GB/T29529-2013H和JB/8098-1999标准要求供货商闭口2水泵用户需求书2.6.5潜污泵控制柜（箱）技术要求5）控制柜（箱）采用中继进行控制，元器件应选用知名品牌，所选品
3、牌近五年内应有2条轨道交通应用业绩，其生产厂家应为品牌所属公司。投标人应提供控制柜（箱）元器件（包括双电源互投开关）清单。全线控制柜（箱）的元器件应采用同一系列的产品。上次会议决议：需明确品牌上报监理审核机电1标：双电源切换装置品牌选用施耐德万高WATSN系列、塑壳断路器选用施耐德NSC系列、接触器选用施耐德LCl系列、中间继电器选用魏德米勒机电2标：双电源切换装置品牌选用施耐德万高WATSN系列、塑壳断路器选用施耐德NSC系列、接触器选用施耐德LCl系列、中间继电器选用魏德米勒机电3标：双电源切换装置品牌选用施耐德万高WATSN系列、塑壳断路器选用施耐德NSC系列、接触器选用施耐德LCl系列

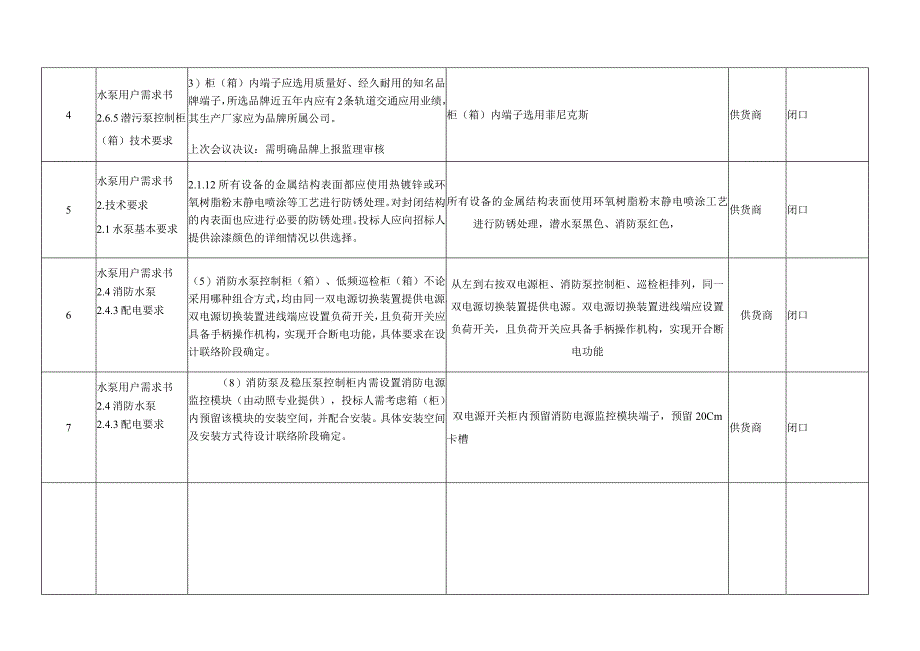

4、、中间继电器选用西门子供货商开口3水泵用户需求书2.6.5潜污泵控制柜（箱）技术要求21）车站及区间主废水泵、消防泵房局部废水泵、洞口雨水泵、车站出入口及风亭雨水泵由两路电源供电，设置双电源自动切换装置，双电源自动切换装置采用PC级高品质产品，前设有为检修的负荷隔离开关，负荷隔离开关具备手柄操作机构，实现开合闸功能，具体要求在设计联络阶段明确。（待确定双电源统一品牌）上次会议决议：需明确品牌上报监理审核双电源切换装置品牌选用施耐德万高WATSN系列供货商闭口4水泵用户需求书2.6.5潜污泵控制柜（箱）技术要求3）柜（箱）内端子应选用质量好、经久耐用的知名品牌端子，所选品牌近五年内应有2条轨道交
5、通应用业绩，其生产厂家应为品牌所属公司。上次会议决议：需明确品牌上报监理审核柜（箱）内端子选用菲尼克斯供货商闭口5水泵用户需求书2.技术要求2.1水泵基本要求2.1.12所有设备的金属结构表面都应使用热镀锌或环氧树脂粉末静电喷涂等工艺进行防锈处理。对封闭结构的内表面也应进行必要的防锈处理。投标人应向招标人提供涂漆颜色的详细情况以供选择。所有设备的金属结构表面使用环氧树脂粉末静电喷涂工艺进行防锈处理，潜水泵黑色、消防泵红色，供货商闭口6水泵用户需求书2.4消防水泵2.4.3配电要求（5）消防水泵控制柜（箱）、低频巡检柜（箱）不论采用哪种组合方式，均由同一双电源切换装置提供电源。双电源切换装置进线
6、端应设置负荷开关，且负荷开关应具备手柄操作机构，实现开合断电功能，具体要求在设计联络阶段确定。从左到右按双电源柜、消防泵控制柜、巡检柜排列，同一双电源切换装置提供电源。双电源切换装置进线端应设置负荷开关，且负荷开关应具备手柄操作机构，实现开合断电功能供货商闭口7水泵用户需求书2.4消防水泵2.4.3配电要求（8）消防泵及稳压泵控制柜内需设置消防电源监控模块（由动照专业提供），投标人需考虑箱（柜）内预留该模块的安装空间，并配合安装。具体安装空间及安装方式待设计联络阶段确定。双电源开关柜内预留消防电源监控模块端子，预留20Cm卡槽供货商闭口8水泵用户需求书2.6潜污泵2.6.5潜污泵控制柜（箱）技
7、术要求6、水泵控制柜（箱）的高度为0.8m（含0.8m）以下时采用挂墙明装的安装方式；在高度为0.8m1.6m（不含1.6m）时采用支架落地的安装方式；在高度大于1.6m（含1.6m）时采用柜体下方设置防水台的安装方式。安装高度以控制柜体上沿不高于2.0m为限定条件，但不得采用直接落地的安装方式。7、在满足所有水泵控制柜（箱）的功能及使用要求的前提下，所有水泵控制柜（箱）的尺寸应满足以下要求：出入口、风亭、冷冻机房、通风空调机房、消防泵房、站台板下、污水泵房等其它局部提升泵控制柜（箱）的尺寸不得大于600mm（W）800mm（三）250mm（D）,控制柜（箱）尺寸深度包含凸出控制柜（箱）面板的
8、元器件尺寸；结合区间联络通道设置的主排水泵房内水泵控制柜（箱）的尺寸不得大于800mm（W）I600mm（三）400mm（D）；车站废水泵房控制柜的尺寸不得大于800mm（W）1600mm（三）400mm（D）o出入口1100*700*25Omm,其余部位要满足设计要求，两家供应商需保持一致供货商闭口9水泵用户需求书2.4消防水泵2.4.4控制要求（13）换乘站与后续线路共用消防系统和消防泵控制柜，控制柜应预留后续车站车控室IBP盘启停消防主泵的接线端子，及后续车站FAS接线端子，具体要求待设计联络时确定。预留足够的接线端子供货商闭口序号招标用户需求书文件条目号会议议题会议决议责任方状态10水
9、泵用户需求书2.4.5消防控制柜技术要求(1)一般规定7)在满足所有水泵控制柜(箱)的功能及使用要求的前提下，所有水泵控制柜(箱)的尺寸应满足以下要求：消防水泵控制柜的尺寸不得大于800mm(W)1800mm（三）600mm(D)消防泵控制柜、巡检柜、双电源柜的尺寸800mm(W)X1800mm（三）600mm(D)供货商闭口11水泵用户需求书2.4.5消防控制柜技术要求(1)一般规定15)控制柜(箱)的接线端子：控制柜(箱)应为信号输入、输出设端子排，外信号端子排为干接点方式，接点尺寸需与接入电缆匹配。请投标人应提供实施方案供设计联络时确认。根据接入电缆大小确认接点尺寸，明确输入输出端子供货
10、商闭口12水泵用户需求书2.4消防水泵2.4.4控制要求(14)六中菱湖校区站(清河路站)与5号线共用消防系统和消防泵控制柜，投标人需将5号线水泵控制柜内与fas,ibp盘的硬接点端子进行扩展，满足8号线一期fas及ibp盘与消防泵控制柜的接口要求，实现8号线一期对消防泵控制柜的监控。当消防泵控制柜内提供的消防泵启泵按钮回路接点不够时，需进行改造扩展，满足8号线一期fas的要求。具体要求待设计联络时确定，由此改造而引起的一切费用包含在投标报价中，价格不予调整。预留足够的按钮回路接点，满足改造扩展的要求供货商闭口序号招标用户需求书文件条目号会议议题会议决议责任方状态13水泵用户需求书2.4.5消
11、防控制柜技术要求（1）一般规定20）双电源自动切换装置符合下列主要技术要求：控制器具有支持通用开放通信协议的现场总线通讯接口（具体待设计联络时确定）。品牌为欧菱，满足技术要求供货商闭口14水泵用户需求书2.4.5消防控制柜技术要（4）控制柜（箱）内设备柜（箱）内端子应选用质量好、经久耐用的品牌端子，所选品牌近五年内应有2条轨道交通应用业绩，其生产厂家应为品牌所属公司。每组端子排应预留有15%20%空端子，端子排应带有保护罩。端子排的规格需与进线电缆的规格匹配，进线电缆规格设计联络阶段明确。设备的内部接线在工厂完成，发货前要进行检查。排产前告知电缆规格型号，每组端子排预留15%20%空端子供货商
12、闭口15水泵用户需求书2.4.6其他相关设备（2）压力开关功能：压力开关应具有两副触点，一副用于直接连锁启动消防泵，另一副用于通过输入模块箱向FAS反馈动作信号。具体接线形式设计联络时最终确定。该项等接口谈判时在确定供货商闭口序号招标用户需求书文件条目号会议议题会议决议责任方状态16水泵用户需求书2.6潜污泵2.6.5潜污泵控制柜（箱）技术要求（1）一般规定9）控制柜（箱）外壳材质为冷轧钢板，钢板厚度不低于2.0mm；钢板表面防锈处理后采用环氧树脂粉末静电喷涂工艺，投标人应提供冷轧钢板的生产投标人、技术参数。钢板表面防锈处理后采用环氧树脂粉末静电喷涂工艺供货商闭口17水泵用户需求书2.6潜污泵2.6.5潜污泵控制柜（箱）技术要求（1）一般规定16）控制柜（箱）的接线端子：控制柜（箱）应为信号输入、输出设端子排，接点尺寸需与接入电缆配合。请投标人应提供实施方案供设计联络时确认。根据接入电缆大小确认接点尺寸，明确输入输出端子供货商闭口选用北城世纪城站消防泵作为样机
