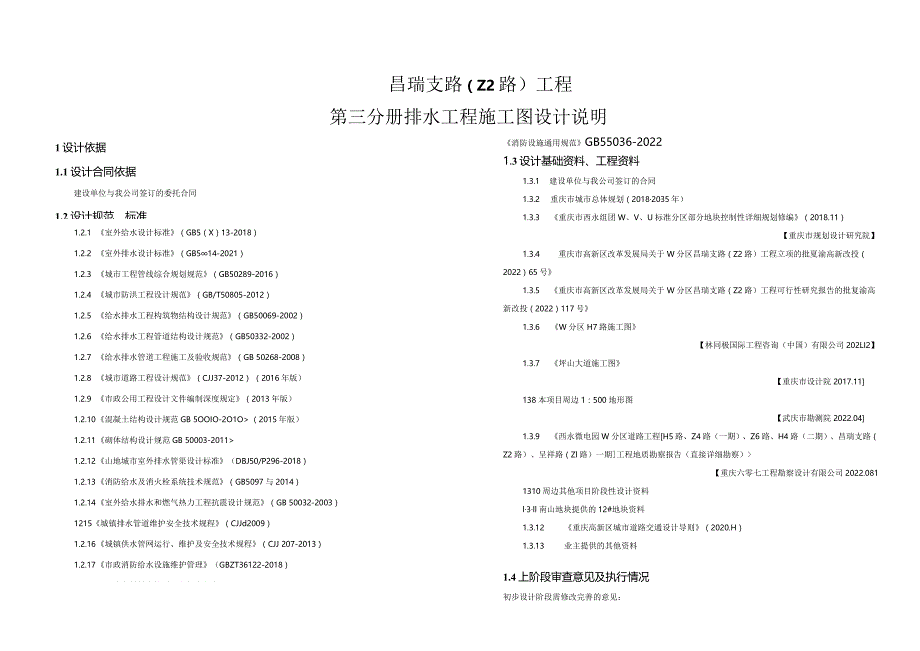

1、1设计依据1.1 设计合同依据建设单位与我公司签订的委托合同1.2 设计规范、标准1.2.1 室外给水设计标准（GB5（X）13-2018）1.2.2 室外排水设计标准（GB514-2021）1.2.3 城市工程管线综合规划规范（GB50289-2016）1.2.4 城市防洪工程设计规范（GB/T50805-2012）1.2.5 给水排水工程构筑物结构设计规范（GB50069-2002）1.2.6 给水排水工程管道结构设计规范（GB50332-2002）1.2.7 给水排水管道工程施工及验收规范（GB 50268-2008）1.2.8 城市道路工程设计规范（CJJ37-2012） （2016年
2、版）1.2.9 市政公用工程设计文件编制深度规定（2013年版）1.2.10 混凝土结构设计规范GB 5OOIO-2O1O （2015年版）1.2.11 砌体结构设计规范GB 50003-20111.2.12 山地城市室外排水管渠设计标准（DBJ50/P296-2018）1.2.13 消防给水及消火栓系统技术规范（GB5097与2014）1.2.14 室外给水排水和燃气热力工程抗震设计规范（GB 50032-2003）1215城镇排水管道维护安全技术规程（CJJd2009）1.2.16 城镇供水管网运行、维护及安全技术规程（CJJ 207-2013）1.2.17 市政消防给水设施维护管理（GB
3、ZT36122-2018）1.2.18 埋地塑料排水管道工程技术规范CJJ143-20101.2.19 城乡排水工程项口规范GB 55027-20221.2.20 建筑与市政工程防水通用规范GB 55030-2022昌瑞支路（Z2路）工程第三分册排水工程施工图设计说明消防设施通用规范GB55036-20221.3设计基础资料、工程资料1.3.1 建设单位与我公司签订的合同1.3.2 重庆市城市总体规划（20182035年）1.3.3 重庆市西永组团W、V、U标准分区部分地块控制性详细规划修编（2018.11）【重庆市规划设计研究院】1.3.4 重庆市高新区改革发展局关于W分区昌瑞支路（Z2路）
4、工程立项的批夏渝高新改投（2022）65号1.3.5 重庆市高新区改革发展局关于W分区昌瑞支路（Z2路）工程可行性研究报告的批复渝高新改投（2022）117号1.3.6 W分区H7路施工图【林同极国际工程咨询（中国）有限公司202LI2】1.3.7 坪山大道施工图【重庆市设计院2017.11138本项目周边1：500地形图【武庆市勘测院2022.041.3.9 西永微电园W分区道路工程H5路、Z4路（一期）、Z6路、H4路（二期）、昌瑞支路（Z2路）、呈祥路（Zl路）一期工程地质勘察报告（直接详细勘察）【重庆六零七工程勘察设计有限公司2022.0811310周边其他项目阶段性设计资料l3ll南

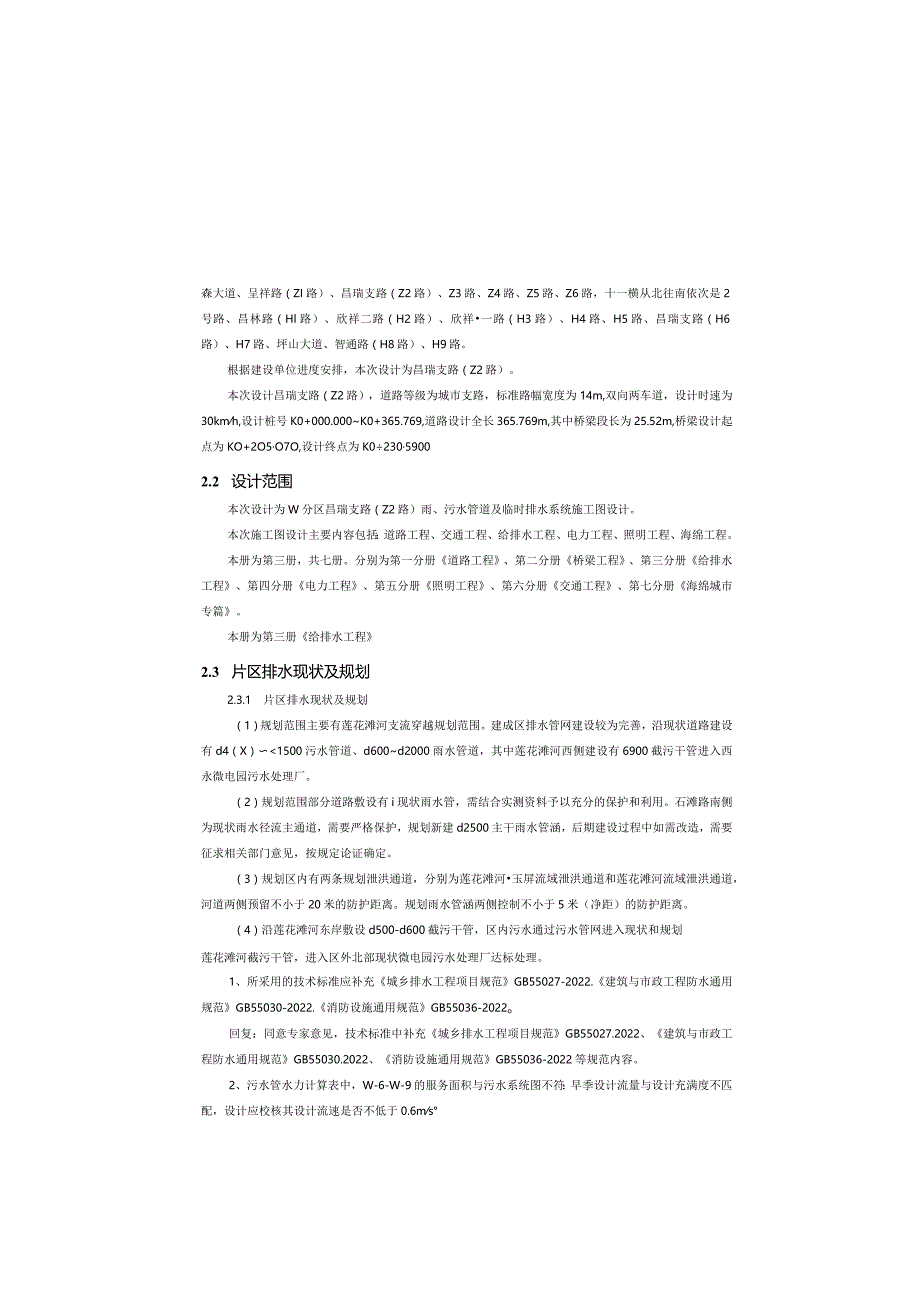

5、山地块提供的12#地块资料1.3.12 重庆高新区城市道路交通设计导则（2020.H）1.3.13 业主提供的其他资料1.4上阶段审查意见及执行情况初步设计阶段需修改完善的意见：森大道、呈祥路（ZI路）、昌瑞支路（Z2路）、Z3路、Z4路、Z5路、Z6路，十一横从北往南依次是2号路、昌林路（Hl路）、欣祥二路（H2路）、欣祥一路（H3路）、H4路、H5路、昌瑞支路（H6路）、H7路、坪山大道、智通路（H8路）、H9路。根据建设单位进度安排，本次设计为昌瑞支路（Z2路）。本次设计昌瑞支路（Z2路），道路等级为城市支路，标准路幅宽度为14m,双向两车道，设计时速为30kmh,设计桩号K0+000.
6、000K0+365.769,道路设计全长365.769m,其中桥梁段长为25.52m,桥梁设计起点为KO+2O5O7O,设计终点为K023059002.2 设计范围本次设计为W分区昌瑞支路（Z2路）雨、污水管道及临时排水系统施工图设计。本次施工图设计主要内容包括：道路工程、交通工程、给排水工程、电力工程、照明工程、海绵工程。本册为第三册，共七册。分别为第一分册道路工程、第二分册桥梁工程、第三分册给排水工程、第四分册电力工程、第五分册照明工程、第六分册交通工程、第七分册海绵城市专篇。本册为第三册给排水工程2.3 片区排水现状及规划2.3.1 片区排水现状及规划（1）规划范围主要有莲花滩河支流穿越
7、规划范围。建成区排水管网建设较为完善，沿现状道路建设有d4（X）1500污水管道、d600d2000雨水管道，其中莲花滩河西侧建设有6900截污干管进入西永微电园污水处理厂。（2）规划范围部分道路敷设有i现状雨水管，需结合实测资料予以充分的保护和利用。石滩路南侧为现状雨水径流主通道，需要严格保护，规划新建d2500主干雨水管涵，后期建设过程中如需改造，需要征求相关部门意见，按规定论证确定。（3）规划区内有两条规划泄洪通道，分别为莲花滩河玉屏流域泄洪通道和莲花滩河流域泄洪通道，河道两侧预留不小于20米的防护距离。规划雨水管涵两侧控制不小于5米（净距）的防护距离。（4）沿莲花滩河东岸敷设d500-
8、d600截污干管，区内污水通过污水管网进入现状和规划莲花滩河截污干管，进入区外北部现状微电园污水处理厂达标处理。1、所采用的技术标准应补充城乡排水工程项目规范GB55027-2022.建筑与市政工程防水通用规范GB55030-2022.消防设施通用规范GB55036-2022o回复：同意专家意见，技术标准中补充城乡排水工程项目规范GB55027.2022、建筑与市政工程防水通用规范GB55030.2022、消防设施通用规范GB55036-2022等规范内容。2、污水管水力计算表中，W-6-W-9的服务面积与污水系统图不符：早季设计流量与设计充满度不匹配，设计应校核其设计流速是否不低于0.6ms

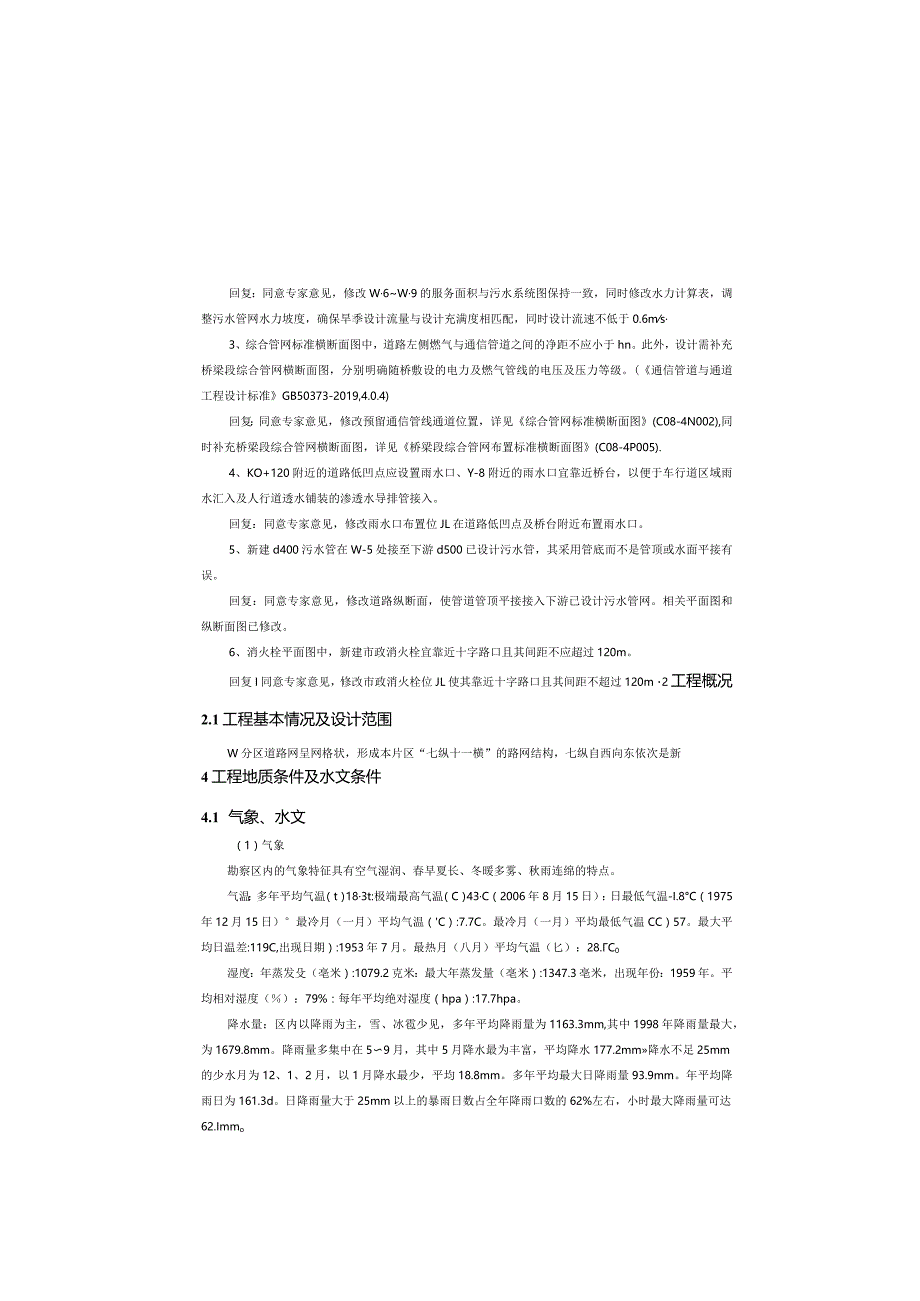

9、回复：同意专家意见，修改W6W9的服务面积与污水系统图保持一致，同时修改水力计算表，调整污水管网水力坡度，确保旱季设计流量与设计充满度相匹配，同时设计流速不低于0.6ms3、综合管网标准横断面图中，道路左侧燃气与通信管道之间的净距不应小于hn。此外，设计需补充桥梁段综合管网横断面图，分别明确随桥敷设的电力及燃气管线的电压及压力等级。(通信管道与通道工程设计标准GB50373-2019,4.0.4)回复：同意专家意见，修改预留通信管线通道位置，详见综合管网标准横断面图(C08-4N002),同时补充桥梁段综合管网横断面图，详见桥梁段综合管网布置标准横断面图(C08-4P005).4、KO+120
10、附近的道路低凹点应设置雨水口、Y-8附近的雨水口宜靠近桥台，以便于车行道区域雨水汇入及人行道透水铺装的渗透水导排管接入。回复：同意专家意见，修改雨水口布置位JL在道路低凹点及桥台附近布置雨水口。5、新建d400污水管在W-5处接至下游d500已设计污水管，其采用管底而不是管顶或水面平接有误。回复：同意专家意见，修改道路纵断面，使管道管顶平接接入下游已设计污水管网。相关平面图和纵断面图已修改。6、消火栓平面图中，新建市政消火栓宜靠近十字路口且其间距不应超过120m。回复I同意专家意见，修改市政消火栓位JL使其靠近十字路口且其间距不超过120m2工程概况2.1工程基本情况及设计范围W分区道路网呈网
11、格状，形成本片区“七纵十一横”的路网结构，七纵自西向东依次是新4工程地质条件及水文条件4.1 气象、水文（1）气象勘察区内的气象特征具有空气湿润、春早夏长、冬暖多雾、秋雨连绵的特点。气温：多年平均气温（t）183t:极端最高气温（C）43C（2006年8月15日）：日最低气温-I.8C（1975年12月15日）最冷月（一月）平均气温（C）:7.7C。最冷月（一月）平均最低气温CC）57。最大平均日温差:119C,出现日期）:1953年7月。最热月（八月）平均气温（匕）：28.C0湿度：年蒸发殳（亳米）:1079.2克米：最大年蒸发量（亳米）:1347.3亳米，出现年份：1959年。平均相对湿度
12、（）：79%：每年平均绝对湿度（hpa）:17.7hpa。降水量：区内以降雨为主，雪、冰雹少见，多年平均降雨量为1163.3mm,其中1998年降雨量最大，为1679.8mm。降雨量多集中在59月，其中5月降水最为丰富，平均降水177.2mm降水不足25mm的少水月为12、1、2月，以1月降水最少，平均18.8mm。多年平均最大日降雨量93.9mm。年平均降雨日为161.3d。日降雨量大于25mm以上的暴雨日数占全年降雨口数的62%左右，小时最大降雨量可达62.Immo风：年平均风速（米/秒）：1.39米/秒。年最大风速（米/速）：26.7米/秒，风向：西北；出现日期1981月10日。（2）水
13、文勘察范围内道路地表水系为季节性溪沟，二级支流石家河（现为曲水沟）。H4路（二期）设计道路在桩号KO+189处与曲水沟相交；昌瑞支路（Z2路）设计道路在桩号K0+193.5处与曲水沟相交；呈祥路（Zl路）设计道路在桩号K0+143处与曲水沟相交；均为同一条溪河，流量0.020.10Ls0设计为改道并作掩埋处理。4.2 地形地貌建筑场地位于重庆高新区西永,交通条件较方便。见2.2-1勘察区交通位置图：道路区地貌属构造剥蚀浅丘地貌。H5道路整体地形北高南低，呈东西向展布：Z4路（一期）道路整体地形东高西低，呈南北向展布；Z6道路整体地形东高西低，呈南北向展布；H4路（二期）道路呈东西向展布：昌瑞支
14、路（Z2路）道路呈北北东向展布：呈祥路（Zl路）一期道路呈南北向展布。其地貌形态及特征受地质构造和岩性制约.部份地段砂、泥岩出露形成陡坎。路（5）与本次设计道路相交的H7路正在施工，坪山大道为现状道路，相交的H6正在进行方案设计。4.3 地It设计根据中国地震动参数区划图（GB18306-20I5）,重庆市抗震设防烈度为6度，设计基本地震加速度值取0.05g。本次设计排水管道均采用柔性接口，排水系统采用分区布局，就近设置分散出口。4.4 设计概要本次设计昌瑞支路（Z2路）雨水管线沿道路坡向布置为单侧布置，污水管线沿道路坡向单侧布置.本项目排水管网无转输流量和客水进入，仅负责收集道路两侧地块及路
