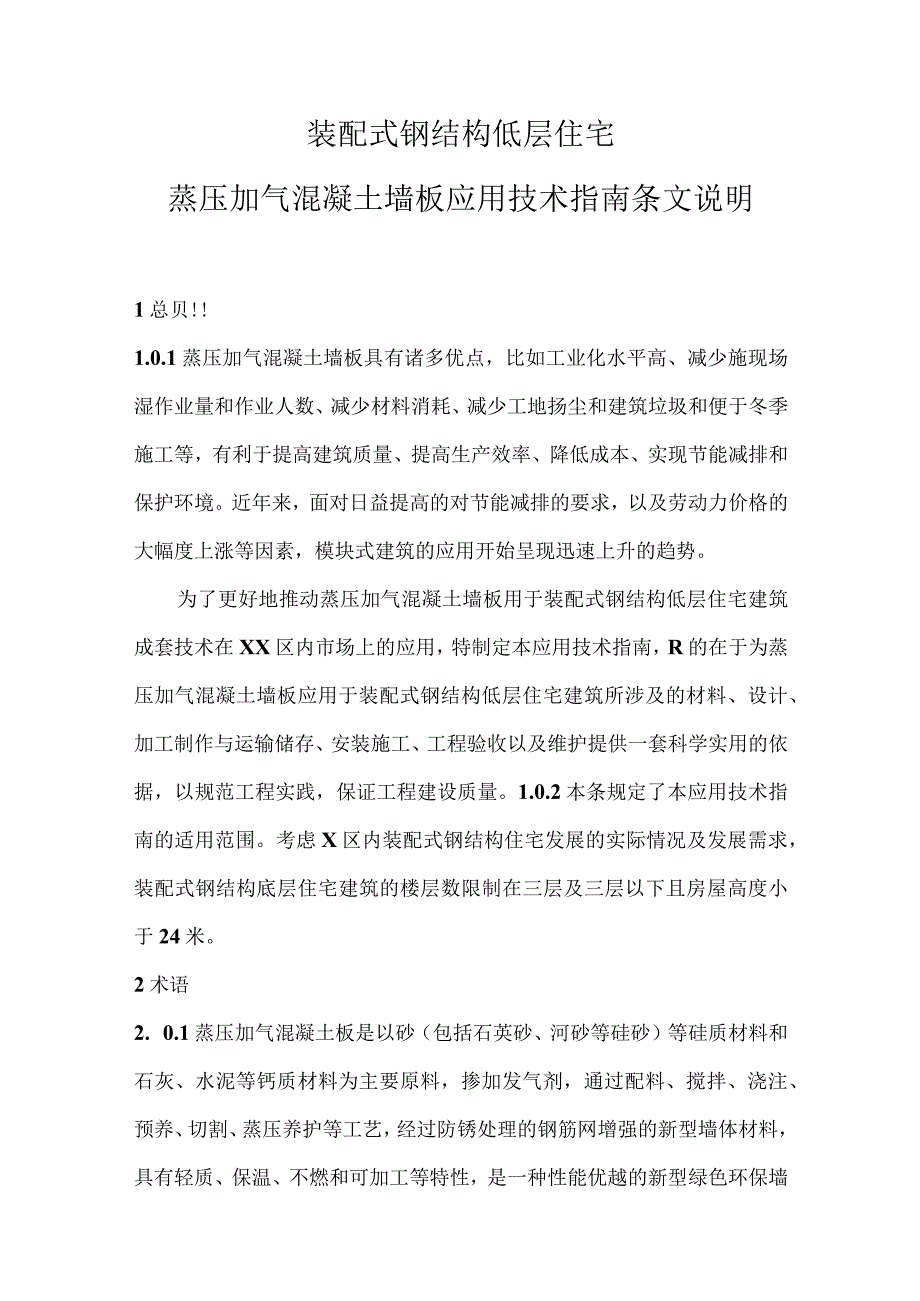

1、装配式钢结构低层住宅蒸压加气混凝土墙板应用技术指南条文说明1总贝!1.0.1蒸压加气混凝土墙板具有诸多优点，比如工业化水平高、减少施现场湿作业量和作业人数、减少材料消耗、减少工地扬尘和建筑垃圾和便于冬季施工等，有利于提高建筑质量、提高生产效率、降低成本、实现节能减排和保护环境。近年来，面对日益提高的对节能减排的要求，以及劳动力价格的大幅度上涨等因素，模块式建筑的应用开始呈现迅速上升的趋势。为了更好地推动蒸压加气混凝土墙板用于装配式钢结构低层住宅建筑成套技术在XX区内市场上的应用，特制定本应用技术指南，R的在于为蒸压加气混凝土墙板应用于装配式钢结构低层住宅建筑所涉及的材料、设计、加工制作与运输储
2、存、安装施工、工程验收以及维护提供一套科学实用的依据，以规范工程实践，保证工程建设质量。1.0.2本条规定了本应用技术指南的适用范围。考虑X区内装配式钢结构住宅发展的实际情况及发展需求，装配式钢结构底层住宅建筑的楼层数限制在三层及三层以下且房屋高度小于24米。2术语2. 0.1蒸压加气混凝土板是以砂（包括石英砂、河砂等硅砂）等硅质材料和石灰、水泥等钙质材料为主要原料，掺加发气剂，通过配料、搅拌、浇注、预养、切割、蒸压养护等工艺，经过防锈处理的钢筋网增强的新型墙体材料，具有轻质、保温、不燃和可加工等特性，是一种性能优越的新型绿色环保墙体材料，安装方便、施工精度高，可显著提升建筑物的使用效能，广泛

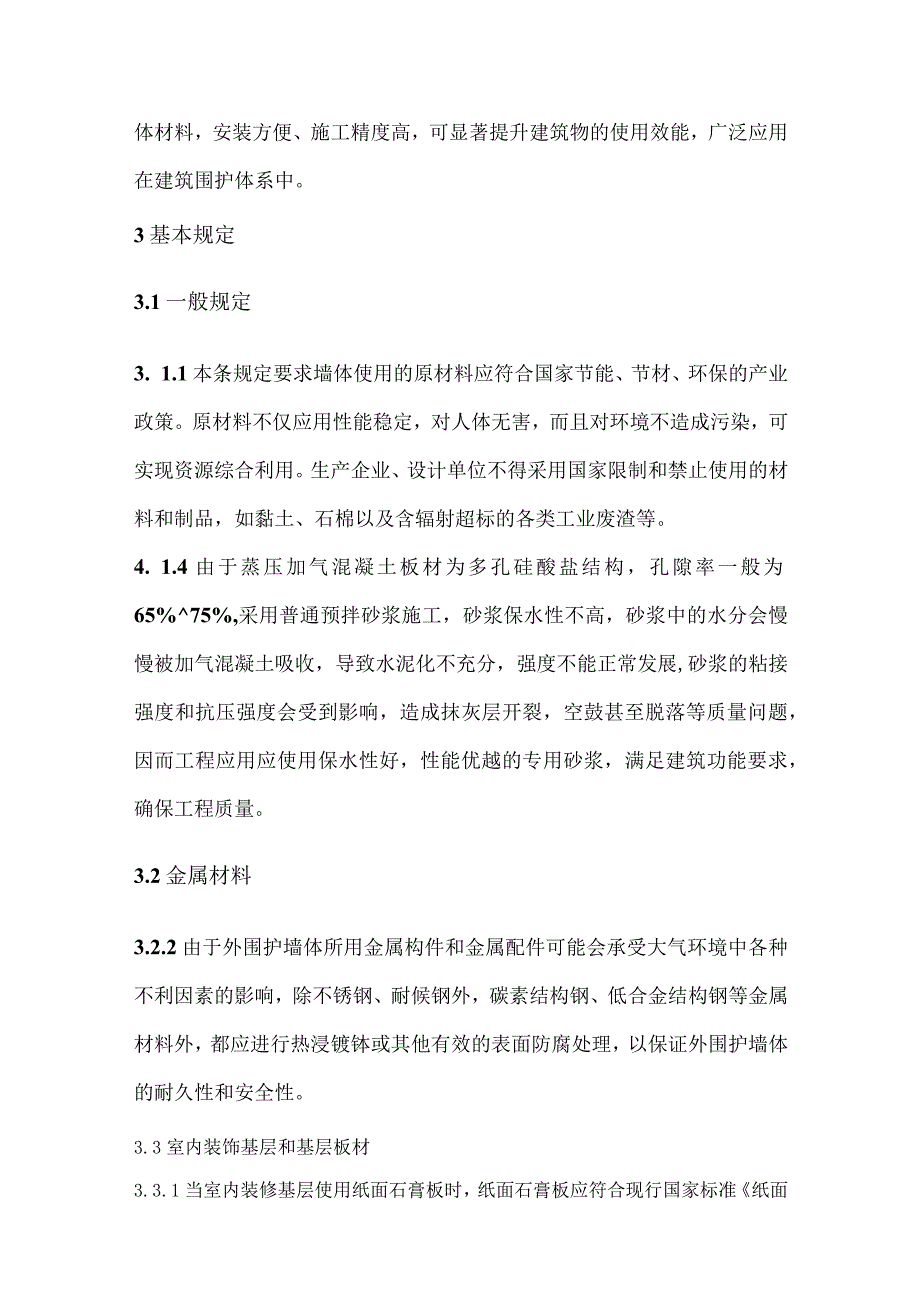

3、应用在建筑围护体系中。3基本规定3.1一般规定3. 1.1本条规定要求墙体使用的原材料应符合国家节能、节材、环保的产业政策。原材料不仅应用性能稳定，对人体无害，而且对环境不造成污染，可实现资源综合利用。生产企业、设计单位不得采用国家限制和禁止使用的材料和制品，如黏土、石棉以及含辐射超标的各类工业废渣等。4. 1.4由于蒸压加气混凝土板材为多孔硅酸盐结构，孔隙率一般为65%75%,采用普通预拌砂浆施工，砂浆保水性不高，砂浆中的水分会慢慢被加气混凝土吸收，导致水泥化不充分，强度不能正常发展,砂浆的粘接强度和抗压强度会受到影响，造成抹灰层开裂，空鼓甚至脱落等质量问题，因而工程应用应使用保水性好，性能

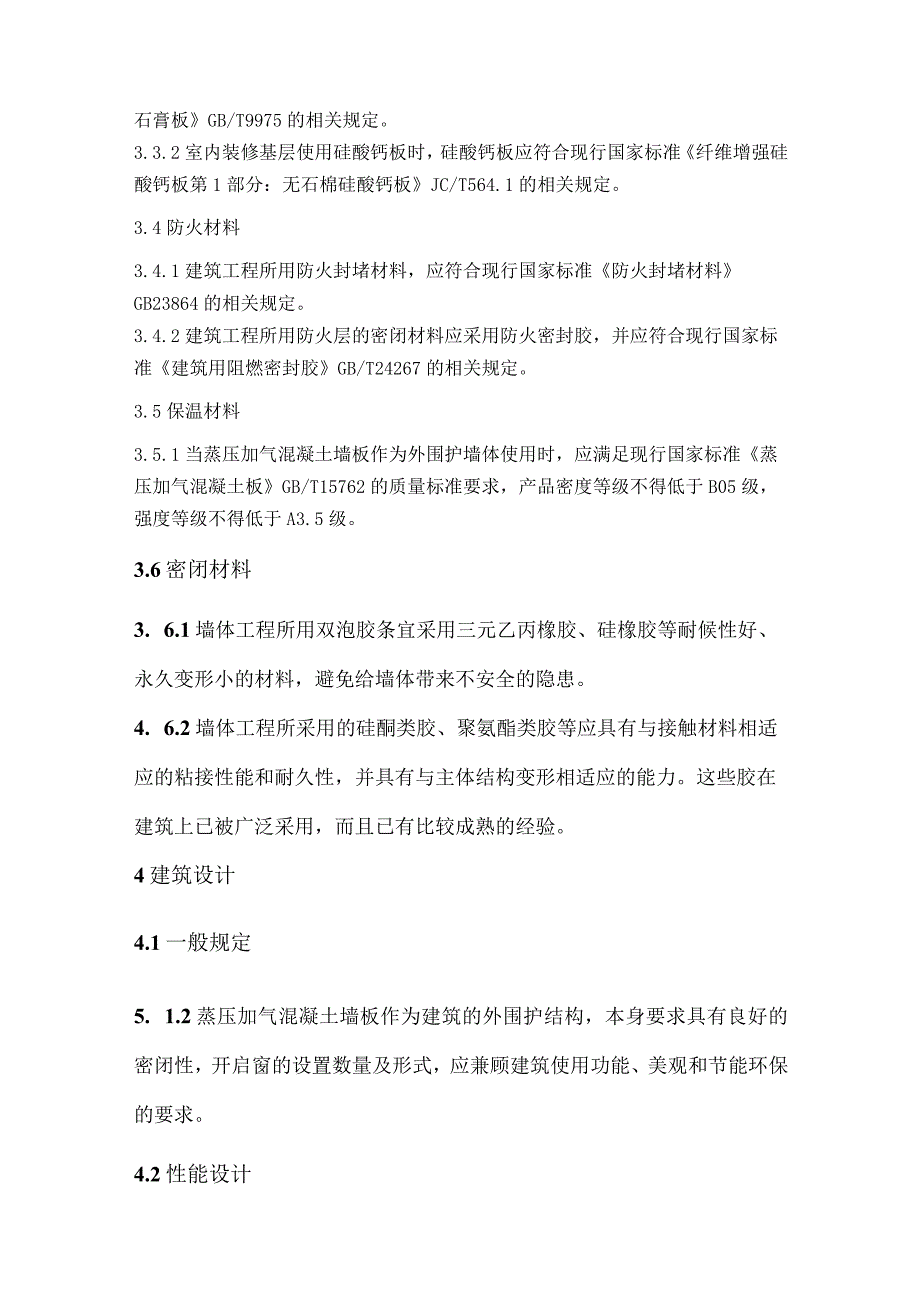

4、优越的专用砂浆，满足建筑功能要求，确保工程质量。3.2金属材料3.2.2由于外围护墙体所用金属构件和金属配件可能会承受大气环境中各种不利因素的影响，除不锈钢、耐候钢外，碳素结构钢、低合金结构钢等金属材料外，都应进行热浸镀钵或其他有效的表面防腐处理，以保证外围护墙体的耐久性和安全性。3.3室内装饰基层和基层板材3.3.1当室内装修基层使用纸面石膏板时，纸面石膏板应符合现行国家标准纸面石膏板GB/T9975的相关规定。3.3.2室内装修基层使用硅酸钙板时，硅酸钙板应符合现行国家标准纤维增强硅酸钙板第1部分：无石棉硅酸钙板JC/T564.1的相关规定。3.4防火材料3.4.1建筑工程所用防火封堵材料
5、，应符合现行国家标准防火封堵材料GB23864的相关规定。3.4.2建筑工程所用防火层的密闭材料应采用防火密封胶，并应符合现行国家标准建筑用阻燃密封胶GB/T24267的相关规定。3.5保温材料3.5.1当蒸压加气混凝土墙板作为外围护墙体使用时，应满足现行国家标准蒸压加气混凝土板GB/T15762的质量标准要求，产品密度等级不得低于B05级，强度等级不得低于A3.5级。3.6密闭材料3. 6.1墙体工程所用双泡胶条宜采用三元乙丙橡胶、硅橡胶等耐候性好、永久变形小的材料，避免给墙体带来不安全的隐患。4. 6.2墙体工程所采用的硅酮类胶、聚氨酯类胶等应具有与接触材料相适应的粘接性能和耐久性，并具有
6、与主体结构变形相适应的能力。这些胶在建筑上已被广泛采用，而且已有比较成熟的经验。4建筑设计4.1一般规定5. 1.2蒸压加气混凝土墙板作为建筑的外围护结构，本身要求具有良好的密闭性，开启窗的设置数量及形式，应兼顾建筑使用功能、美观和节能环保的要求。4.2性能设计4.2.5蒸压加气混凝土墙板作为建筑的外围护结构，墙体厚度应满足本地区建筑围护结构节能设计要求。4.4建筑模数4.4.1建筑设计的模数化是提高建筑施工企业化的有效途径，内外墙板的模数化更能提高施工效率，非标准墙体规格可根据建筑物实际使用要求另行调整。4.4.3由于受到生产机具及交通运输等条件限制，标准板长度不宜大于规定尺寸。4.4.4门
7、窗洞口的荷载一般是通过门窗框传递给相邻蒸压加气混凝土墙板来承担的，所以窄幅墙板不应放在洞口边。4.5构造设计4. 5.1蒸压加气混凝土墙体作为建筑的外围护结构，外侧饰面既可以采用涂料饰面，也可以采用外墙砖饰面，在批量生产前应先由建设单位、施工单位、监理单位和设计单位对样板进行确认。5. 5.2有组织外排水方式，雨水管需穿过墙体，如果这些部位的水密性设计或施工不当，将容易产生渗漏，所以采用蒸压加气混凝土墙板作为建筑的外围护结构的建筑屋面排水方式宜采用有组织的内排水方式，并应注意压顶等部位的防、排水构造设计。5结构设计5.1 一般规定5.1.1蒸压加气混凝土墙体应能承受竖向自重及水平力作用。在风荷
8、载标准值作用下，墙板连接支承件挠度限值应符合现行国家标准建筑幕墙GB/T21086中有关石材幕墙的相关规定。在风荷载及地震荷载标准值作用下，横梁和立柱挠度限值应符合现行行业标准金属与石材幕墙工程技术规范JGJ133中规定的相关规定。抗震设计时墙体平面内弹性位移角不得小于结构弹性层间位移角限制的3倍。5.2连接及锚固5. 2.1蒸压加气混凝土墙体作为建筑的外围护结构，与主体结构应有可靠的连接，节点连接的破坏通常会导致较严重的后果。因此，连接件与主体结构的连接承载力应通过计算或试验确认，并要留有余地,任何情况下也不允许连接节点先于墙体破坏。6. 2.3连接件为受力的关键节点，直接影响到墙体的使用安
9、全，在进行连接件耐久性设计时，应根据结构的设计工作年限采取可靠的防腐蚀措施。6加工制作与运输储存6.1 一般规定7. 1.1蒸压加气混凝土墙体在安装前，建设单位应组织设计、生产、施工、监理单位进行技术交底。施工单位应绘制墙体安装详图，并满足施工装配详图的要求，避免在墙体加工和制作安装工程中，出现错、漏、碰、缺等问题。对预留孔洞和预埋部件，应在墙体加工前认真核对，以免进行安装现场修改，造成损失。6.1.2墙体生产、加工用设备、夹具、模具与墙体的加工质量及尺寸精度直接有关，因此应做好定期检查、维修、保养。6.3质量检验6.3.2标识内容宜包括编号、制作日期、合格状态、生产单位等信息。6. 4运输储
10、存6.41、6.4.2墙板的运输与堆放涉及质量和安全要求，应按工程或产品特点制订运输堆放方案，策划重点控制环节。墙板临时码放场地可合理布置在吊装机械可覆盖范围，避免二次搬运7安装施工7.1 一般规定7.1.1 蒸压加气混凝土墙体施工图中，应明确规定墙体构件和附件的材料品种、规格、色泽和性能。构件的尺寸、形状不满足设计要求时，会严重影响墙体的安装质量，因此不合格的构件和附件不得使用。7.1.2 蒸压加气混凝土墙体的安装施工质量，是直接影响墙体能否满足其建筑物理及其他性能要求的关键因素之一，同时墙体安装施工又是多工种的联合施工，和其他分项工程施工难免有交叉和衔接的工序。因此，为了保证墙体的安装施工
11、质量，要求安装施工承包单位单独编制墙体施工组织设计。7.1.3 本条强调在进行测量放线时，应注意下列事项：1蒸压加气混凝土墙体分格轴线、控制线的测量应与主体结构测量相配合，主体结构出现偏差时，墙体分格线应根据主体结构偏差及时进行调整，不得积累；2定期对墙体安装定位基准进行校核，以保证安装基准的正确性,避免因此产生的安装误差；3对建筑高空作业，风力大于4级时容易产生不安全问题。7.2施工准备7.2.1安装前，施工单位应确认施工现场已具备安装墙体的作业条件。7.2.2墙体的试安装对没有经验的施工单位非常必要，不但可以验证设计和施工方案存在的缺陷，还可以培训人员，调试设备,完善方案。7.2.3为了保证墙体与主体结构连接牢固的可靠性，墙体与主体结构连接的预埋件应在主体结构施工时按设计要求的位置和方法进行埋设。若墙体承包商对墙体的固定和连接件有特殊要求或与本规程的偏差要求不同时，承包商应提出书面要求或提供埋件图、样品等，反馈给建筑设计单位，并在主体结构施工图中注明。7.3安装7.3.1连接件用来连接主体结构与墙板，直接影响墙体的安装，因此要严格控制。7.4安全规定7.4.17.4.7本节对与蒸压加气混凝土墙体安装密切相关的施工安全提出了要求和规定。为防止墙体在安装过程中因不合理受力造成损伤、破坏或高空滑落，应严格遵守有关施工安全规定。
