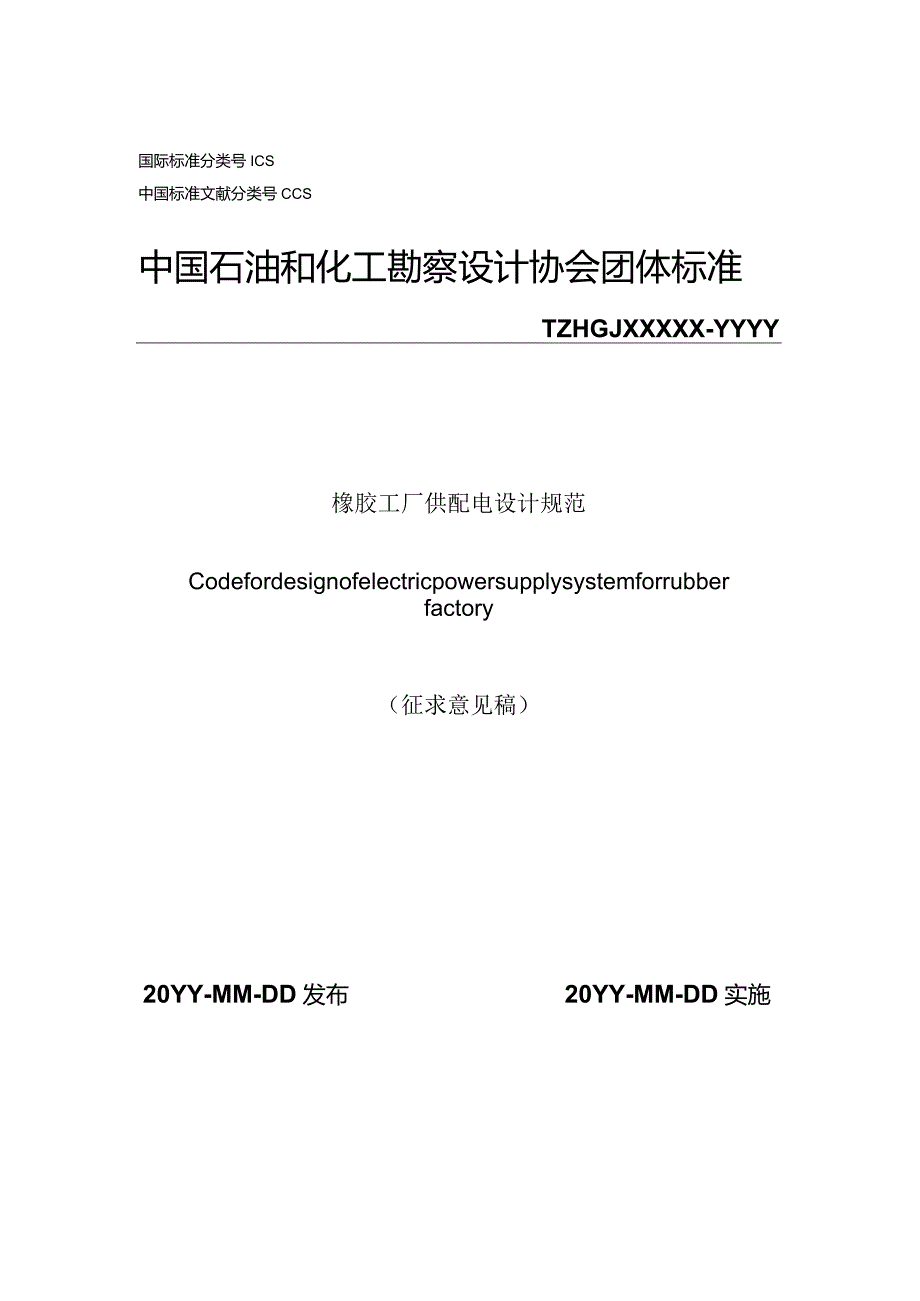

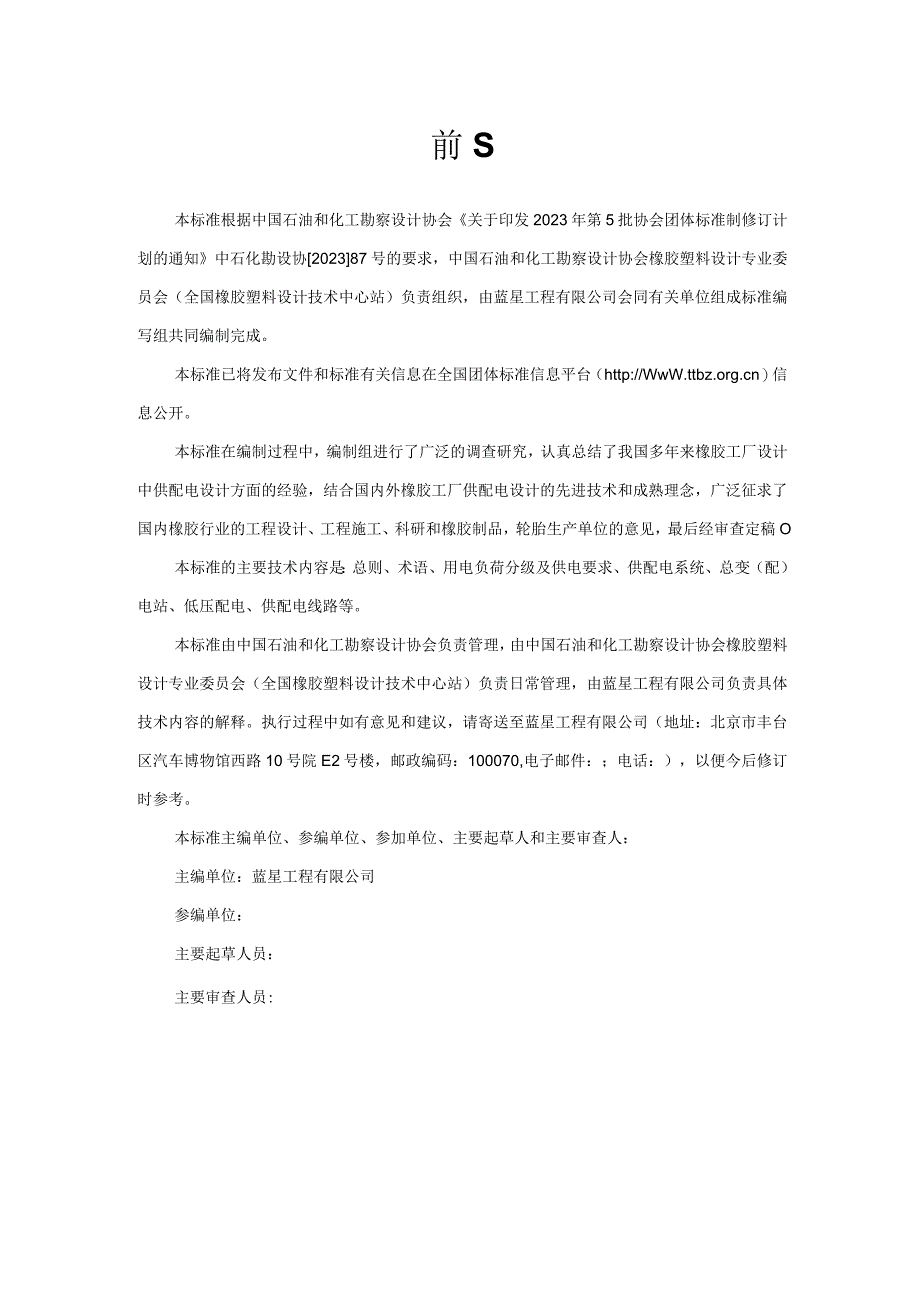

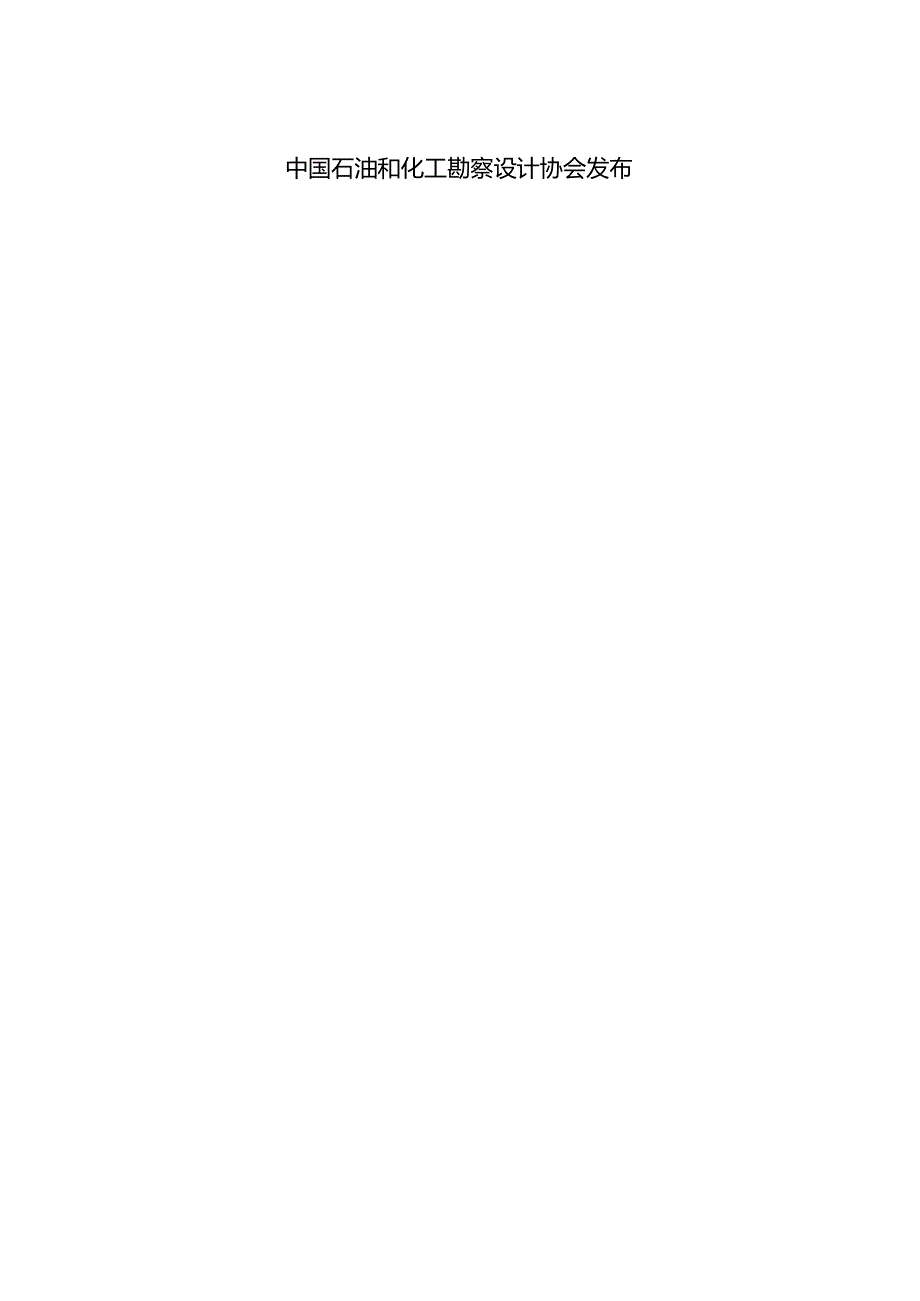

1、国际标准分类号ICS中国标准文献分类号CCS中国石油和化工勘察设计协会团体标准TZHGJXXXXX-YYYY橡胶工厂供配电设计规范Codefordesignofelectricpowersupplysystemforrubberfactory（征求意见稿）20YY-MM-DD发布20YY-MM-DD实施中国石油和化工勘察设计协会发布前S本标准根据中国石油和化工勘察设计协会关于印发2023年第5批协会团体标准制修订计划的通知中石化勘设协202387号的要求，中国石油和化工勘察设计协会橡胶塑料设计专业委员会（全国橡胶塑料设计技术中心站）负责组织，由蓝星工程有限公司会同有关单位组成标准编写组共同编制
2、完成。本标准已将发布文件和标准有关信息在全国团体标准信息平台（http:/WwW）信息公开。本标准在编制过程中，编制组进行了广泛的调查研究，认真总结了我国多年来橡胶工厂设计中供配电设计方面的经验，结合国内外橡胶工厂供配电设计的先进技术和成熟理念，广泛征求了国内橡胶行业的工程设计、工程施工、科研和橡胶制品，轮胎生产单位的意见，最后经审查定稿O本标准的主要技术内容是：总则、术语、用电负荷分级及供电要求、供配电系统、总变（配）电站、低压配电、供配电线路等。本标准由中国石油和化工勘察设计协会负责管理，由中国石油和化工勘察设计协会橡胶塑料设计专业委员会（全国橡胶塑料设计技术中心站）负责日常管理，由蓝星工
3、程有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送至蓝星工程有限公司（地址：北京市丰台区汽车博物馆西路10号院E2号楼，邮政编码：100070,电子邮件：；电话：），以便今后修订时参考。本标准主编单位、参编单位、参加单位、主要起草人和主要审查人：主编单位：蓝星工程有限公司参编单位：主要起草人员：主要审查人员:1总则12术语23用电负荷分级及供电要求33.1 用电负荷分级33.2 供电要求34供电系统34.1 供电系统电压34.2 供电系统电压调整44.3 供电系统接线54.4 供电系统接地方式64.5 功率因数65总变（配）电站75.1 站址选择和整体布局75.2 主要电气设备
4、的选择和选型75.3 配电装置的布置85.4 继电保护、自动装置及电气测量85.5 所用电和操作电源95.6 电力设备过电压保护96低压配电106.1 配电线路的保护106.2 电动机控制设备的设置107供配电线路127.1 电缆选择127.2 电缆敷设要求127.3 电缆敷设方式12附录A用电负荷级别13本规范用词说明14引用标准名录15附：条文说明16Contents1 Generalprovisions12 Terms23 1.oadclassificationandpowersupplyrequirement33.1 Electriccalloadclassification33.2
5、Requirementforpowersupplysystem34 powersupplysystem34.1 Voltageofpowersupplysystem34.2 Voltageregulationofpowersupplysystem44.3 Compositionofpowersupplysystem54.4 Earthingmethodsofpowersupplysystem64.5 Powerfactor65 Mainsubstation(distributionstation)75.1 Stationsiteselectionandoveral1arrangement75.
6、2 Selectionandconfigurationofmainelectricalequipment75.3 Distributionequipmentarrangement85.4 Relayprotectionautomaticequipmentandelectricalmeasurements85.5 Selfpowersupplyandoperationalpowersupply96 Overvoltageprotectionofelectricalequipment97 1.owvoltagepowerdistribution107.1 Protectionoflowvoltag
7、edistributioncircuit107.2 Settingsofmotorcontroldevice108 Distributionline128.1 Selectionofcables128.2 Requirementsforcablelaying128.3 Methodofcablelaying12AppendixAElectriccalloadclassification13Explanationofwordinginthisstandard141.istofquotedstandards15Addition:Explanationofprovisions161.0.1为保证橡胶
8、工厂供配电设计质量，保隙人身安全、供电可靠、技术先进、经济合理等基本要求，制定本规范。1.0.2本规范适用于新建、改建和扩建橡胶工厂的供配电设计。1.0.3供配电设计应按照橡胶工厂负荷性质、用电容量、工程特点和地区供电条件，统筹兼顾，合理确定设计方案。1.0.4供配电设计应采用成熟、有效的节能措施，合理采用分布式能源，降低能源消耗，促进绿色工业建筑的发展。1.0.5橡胶工厂供配电设计，除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2.0.1备用电源standbypowersupply当正常电源断电时，用来维持电气装置或照明系统所需的电源。2.0.2双重电源duplicatesuppl
9、y一个负荷的电源是由两个电路提供的，这两个电路就安全供电而言被认为是互相独立的。2.0.3应急电源emergencypowersupply(EPS)用作应急供电系统组成部分的电源。2.0.4不间断电源uninterruptiblepowersupply(UPS)能够提供满足电子信息设备与计算机系统供电质量要求的，不间断供电的后备电源装置。2.0.5分布式电源distributedresources在用户所在场地或附近建设安装、运行，以用户侧自发自用为主、多余电量上网，且在配电网系统平衡调节为特征的发电设施。2.0.6单相用电设备single-phaseequipment连接到一个相线和中性线之
10、间的用电设备。2.0.7相间用电设备interphaseequipment连接到二个相线之间的用电设备。2.0.8隔离电器deviceforisolation具有隔离功能的电器。2.0.9TN系统TNSyStem电力系统有一点直接接地，电气装置的外露可导电部分通过保护线与该接地点相连接。根据中性导体(N)和保护导体(PE)的配置方式，TN系统可分为如下三类：ITN-C系统，整个系统的N、PE线是合一的。2TN-C-S系统，系统中有一部分线路的N、PE线是合一的。3TNS系统，整个系统的N、PE线是分开的。2.0.10特低电压extra-lowvoltage(ELV)相间电压或相对地电压不超过交
11、流方均根值50V的电压。2.0.11安全特低电压系统safetyextralowvoltagesystem(SELV)在正常条件下不接地的、电压不超过特低电压的电气系统。2.0.12保护特低电压系统protectionofextralowvoltagesystem(PELV)在正常条件下接地的、电压不超过特低电压的电气系统。3用电负荷分级及供电要求3.1 用电负荷分级3.1.1 用电负荷应根据对供电可靠性的要求及中断供电对人身安全、经济损失所造成的影响程度，划分为一级负荷、二级负荷及三级负荷。3.1.2 一级负荷是指中断供电将造成人身伤害、在经济上造成重大损失的用电负荷。3.1.3 二级负荷是
12、指中断供电将在经济上造成较大损失的用电负荷。3.1.4 三级负荷是指不属于一级、二级负荷的其他用电负荷。3.1.5 用电负荷分级应符合本规范附录A的规定。3.2 供电要求3.2.1 二级负荷的外部电源进线宜由6kV及以上的两回线路供电。在负荷较小或地区供电条件困难时，二级负荷可由一回6kV及以上专用的架空线路供电。3.2.2 二级消防负荷应由双重电源供电，当一路电源发生故障时，另一路电源不应同时受到损坏。3.2.3 下列电源可作为应急电源：1蓄电池装置；2UPS电源装置；3EPS电源装置；4独立于正常工作电源的发电机组：5供电网络中独立于正常工作电源的专用馈电线路。3.2.4 应急电源应根据允
13、许中断供电的时间选择，并应符合下列规定：1允许中断供电时间为15s以上的供电，可选用快速自启动的发电装置。2自投装置的动作时间能满足允许中断供电时间的，可选用带有自动投入装置的独立于正常工作电源之外的专用馈电线路。3允许中断供电时间为亳秒级的供电，可选用不间断电源装置。3.2.5 应急电源的供电时间，应按生产技术上要求的允许停车过程时间确定3.2.6 各级用电负荷的备用电源设置可根据用电需要确定。3.2.7 三级负荷可采用单电源单回路供电。4供电系统1.1.1 系统电压4.1.1 橡胶工厂外部供电电源的电压应根据地区电网条件，工厂用电负荷大小、用电设备特性及对电源系统的要求确定，宜采用IIOk
14、V、66kV或35kV电压等级。4.1.2 橡胶工厂内部供电电源的一级配电电压宜采用IOkV电压等级，低压配电电压宜采用220380Vo4.1.3 电压允许的偏差值应符合现行国家标准电能质量供电电压偏差GB/T12325的规定1工厂电源受电端的电压偏差允许值见表413-1表4.1.3-1电源受电端的电压偏差允许值系统标称电压电压偏差允许值235kV三相（线电压）正、负偏差值绝对值之和W10%10kV三相（线电压）7%0.22kV单相（相电压）-10%+7%2用电设备端子电压偏差允许值见表413-2.表4.1.3-2用电设备端子电压偏差允许值用电设备端子电压偏差允许值正常情况下电动机端子-5%+
15、5%一般工作场所照明-5%+5%远离变电所的小面积一般工作场所照明-10%+5%应急照明-10%+5%道路照明-10%+5%1.1.2 系统电压调整4.2.1 减少供电系统电压偏差应采取下列措施：1正确选择变压器的变压比和电压分接头；2直接向35kV、IOkV、6kV电网送电的电压等级35kV以上降压变压器选用有载调压变压器；3降低供电系统阻抗；4采用无功功率补偿措施；5宜使三相负荷平衡。4.2.2 供电系统中的波动负荷产生的电压变动和闪变在电网公共连接点的限值应符合现行国家标准电能质量电压波动和闪变GB/T12326的规定，对波动负荷的供电宜采取如下措施：1采用专线供电；2与其他负荷共用配电线路时，降低配
