《厚度检测常见问题答疑.docx》由会员分享，可在线阅读，更多相关《厚度检测常见问题答疑.docx（5页珍藏版）》请在第壹文秘上搜索。

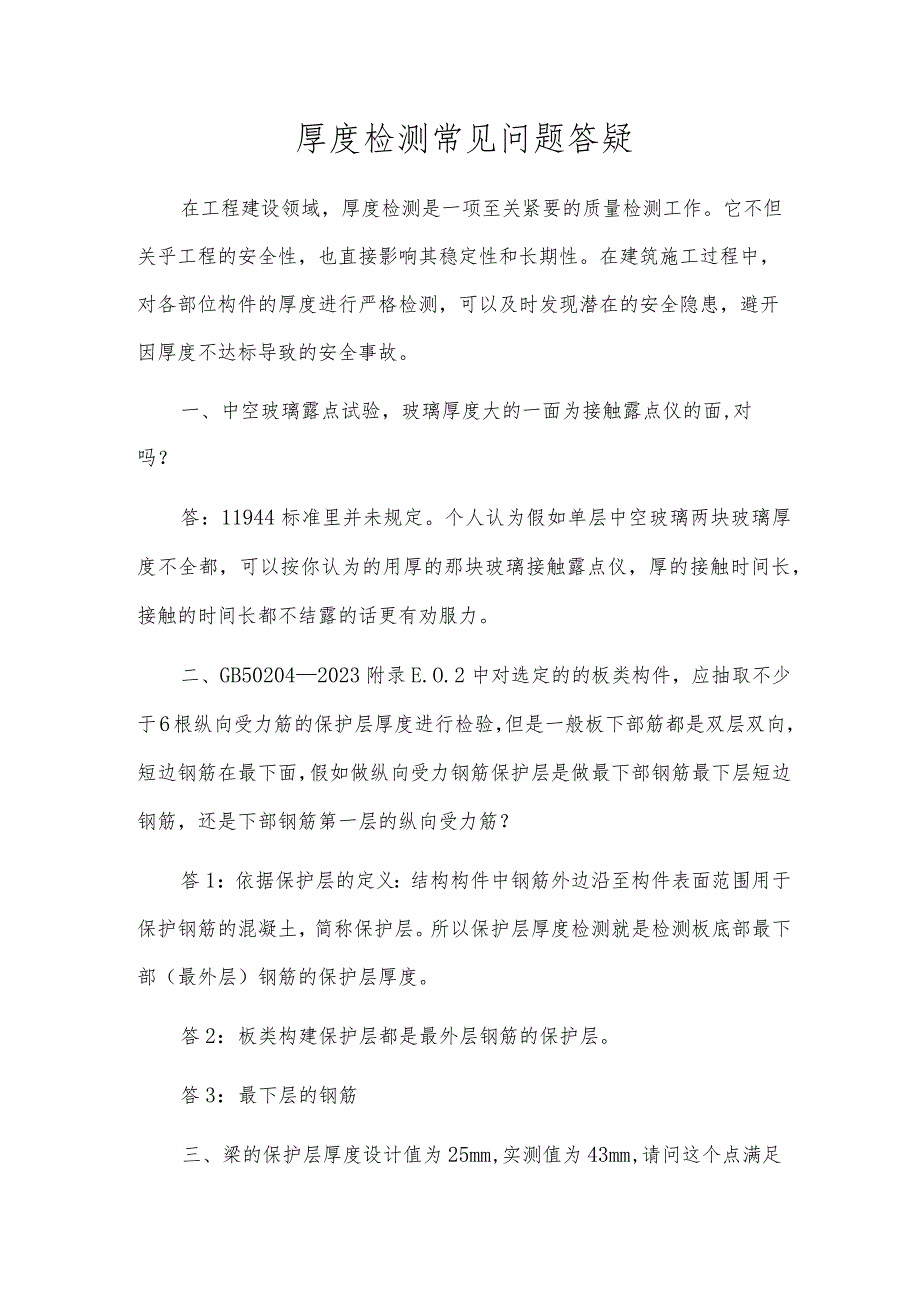

1、厚度检测常见问题答疑在工程建设领域，厚度检测是一项至关紧要的质量检测工作。它不但关乎工程的安全性，也直接影响其稳定性和长期性。在建筑施工过程中，对各部位构件的厚度进行严格检测，可以及时发现潜在的安全隐患，避开因厚度不达标导致的安全事故。一、中空玻璃露点试验，玻璃厚度大的一面为接触露点仪的面,对吗？答：11944标准里并未规定。个人认为假如单层中空玻璃两块玻璃厚度不全都，可以按你认为的用厚的那块玻璃接触露点仪，厚的接触时间长，接触的时间长都不结露的话更有劝服力。二、GB502042023附录E.O.2中对选定的的板类构件，应抽取不少于6根纵向受力筋的保护层厚度进行检验，但是一般板下部筋都是双层双

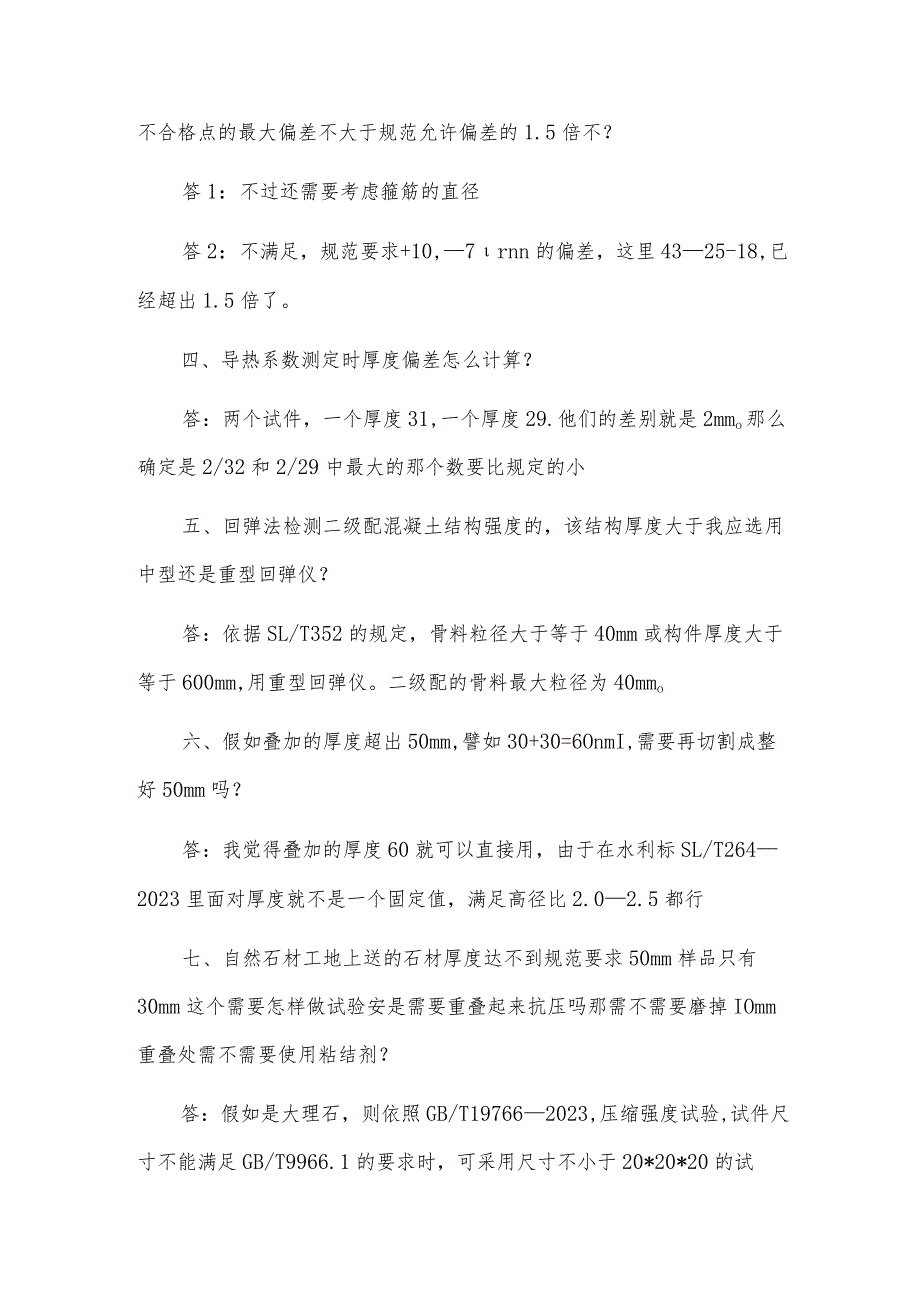

2、向，短边钢筋在最下面，假如做纵向受力钢筋保护层是做最下部钢筋最下层短边钢筋，还是下部钢筋第一层的纵向受力筋？答1：依据保护层的定义：结构构件中钢筋外边沿至构件表面范围用于保护钢筋的混凝土，简称保护层。所以保护层厚度检测就是检测板底部最下部（最外层）钢筋的保护层厚度。答2：板类构建保护层都是最外层钢筋的保护层。答3：最下层的钢筋三、梁的保护层厚度设计值为25mm,实测值为43mm,请问这个点满足不合格点的最大偏差不大于规范允许偏差的1.5倍不？答1：不过还需要考虑箍筋的直径答2：不满足，规范要求+10,7rnn的偏差，这里4325-18,已经超出1.5倍了。四、导热系数测定时厚度偏差怎么计算？答
3、：两个试件，一个厚度31,一个厚度29.他们的差别就是2mmo那么确定是2/32和2/29中最大的那个数要比规定的小五、回弹法检测二级配混凝土结构强度的，该结构厚度大于我应选用中型还是重型回弹仪？答：依据SL/T352的规定，骨料粒径大于等于40mm或构件厚度大于等于600mm,用重型回弹仪。二级配的骨料最大粒径为40mmo六、假如叠加的厚度超出50mm,譬如30+30=6OnmI,需要再切割成整好50mm吗？答：我觉得叠加的厚度60就可以直接用，由于在水利标SL/T2642023里面对厚度就不是一个固定值，满足高径比2.02.5都行七、自然石材工地上送的石材厚度达不到规范要求50mm样品只有

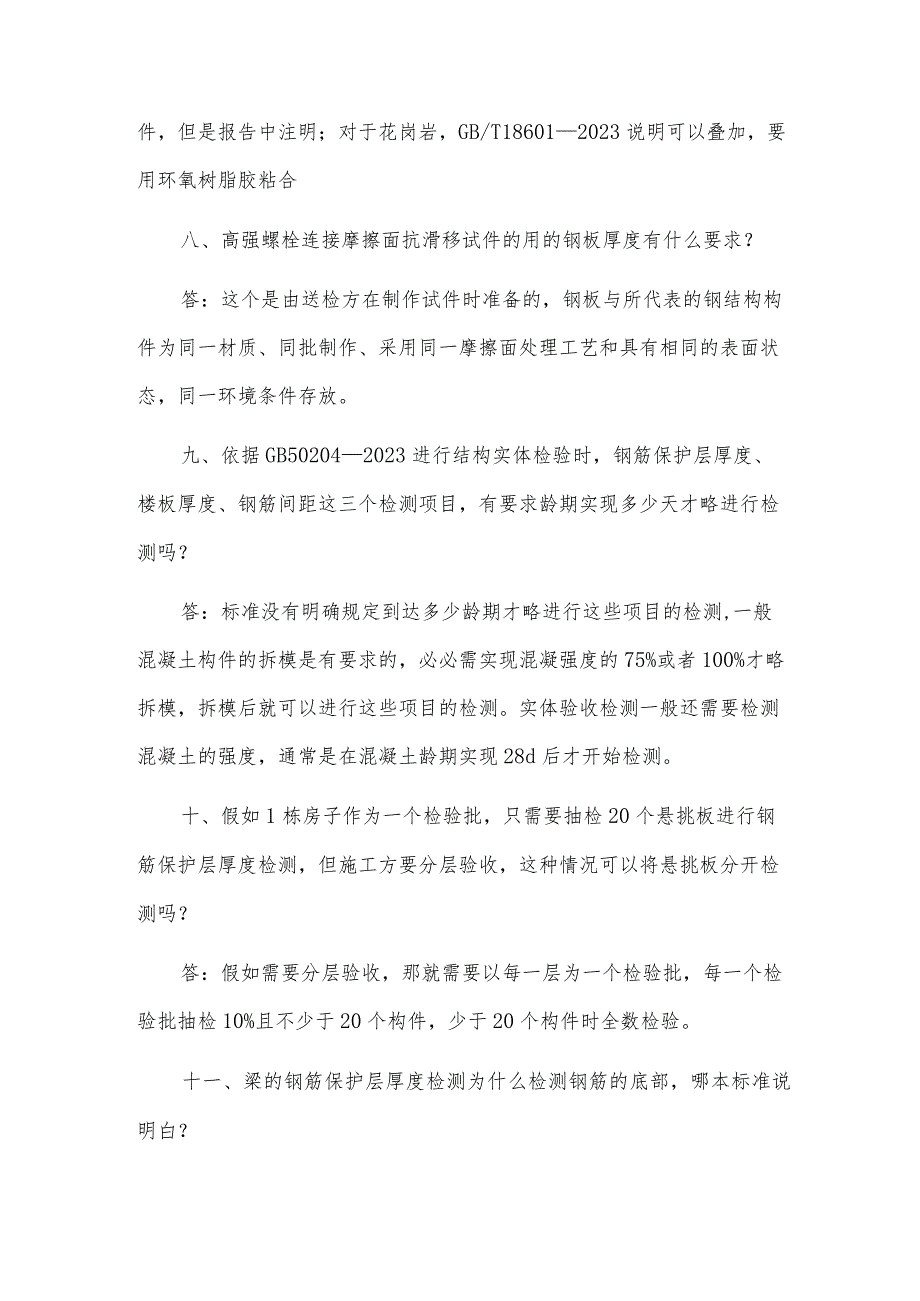

4、30mm这个需要怎样做试验安是需要重叠起来抗压吗那需不需要磨掉IOmm重叠处需不需要使用粘结剂？答：假如是大理石，则依照GB/T197662023,压缩强度试验,试件尺寸不能满足GB/T9966.1的要求时，可采用尺寸不小于20*20*20的试件，但是报告中注明；对于花岗岩，GB/T186012023说明可以叠加，要用环氧树脂胶粘合八、高强螺栓连接摩擦面抗滑移试件的用的钢板厚度有什么要求？答：这个是由送检方在制作试件时准备的，钢板与所代表的钢结构构件为同一材质、同批制作、采用同一摩擦面处理工艺和具有相同的表面状态，同一环境条件存放。九、依据GB502042023进行结构实体检验时，钢筋保护层厚
5、度、楼板厚度、钢筋间距这三个检测项目，有要求龄期实现多少天才略进行检测吗？答：标准没有明确规定到达多少龄期才略进行这些项目的检测,一般混凝土构件的拆模是有要求的，必必需实现混凝强度的75%或者100%才略拆模，拆模后就可以进行这些项目的检测。实体验收检测一般还需要检测混凝土的强度，通常是在混凝土龄期实现28d后才开始检测。十、假如1栋房子作为一个检验批，只需要抽检20个悬挑板进行钢筋保护层厚度检测，但施工方要分层验收，这种情况可以将悬挑板分开检测吗？答：假如需要分层验收，那就需要以每一层为一个检验批，每一个检验批抽检10%且不少于20个构件，少于20个构件时全数检验。十一、梁的钢筋保护层厚度检
6、测为什么检测钢筋的底部，哪本标准说明白？答：依据GB50204附录E要求，对于梁类钢筋，应对全部纵向受力钢筋的保护层厚度进行检验，悬挑梁检测面部纵向受力钢筋，非悬挑梁检测底部纵向受力钢筋。十二、请问一下：楼板厚度偏大（超出允许差）有何坏处呢？答：楼板厚度过大，板的自重确定是增大，假如钢筋的配筋没有变，可能会显现钢筋的保护层过厚、配筋不足等情况，会导致楼板的承载力不足、显现开裂等现象。（具体的你可以去网上看看各种文章，里面写的很认真）十三、GB/T84842023中玻璃传热系数的检测方法中，一般玻璃的厚度较小，试件与填充板边沿线传热系数无法从规范中查表得知，那么其边沿线传热量应如何计算？答：玻璃
7、传热系数检测时，边沿线传热量可疏忽不计，所以不需要参加计算。十四、节能料子导热系数样品需要测量厚度多少次，精准明确到多少？答：GB/T102942023和GB/T102952023中并未明确厚度测量方法，建议参照产品标准给出的尺寸测量的方法。如XPS板可依据“表观密度”试验中按GB/T6342测量厚度的方法。十五、回弹法检测混凝土抗压强度时，对被测混凝土构件的厚度是否有要求？答：水利和建工的规范对构件厚度都没有明确的规定。其中JGJ/T232023中4.1.4规定，对于薄壁小型结构，假如管束力不足，回弹时产生抖动，会造成回弹能量损失，使检测结果偏低。因此假如厚度太薄构件比较小，应加以可靠支撑，
8、使之有充分的管束力时方可检测。十六、结构实体钢筋保护层厚度检验，对于每根钢筋，应选取有代表性的部位量测3点取平均值。”有代表性的部位“如何进行理解？答：“有代表性部位”是指该处钢筋保护层厚度可能对构件承载力或耐久性有显著影响的部位。如梁、板类构件的纵向受力钢筋。十七、请问，导热系数检测中，对于保温料子厚度超出37.5三的样品，将厚度加工成30mm进行测试，是否仍具有代表性？答：可以自行加工厚度，但必需在原始记录和报告中注明。十八、钢筋保护层检测中，图纸设计厚度为20mm,检测构件的主筋时（如：梁，柱构件）需要加上箍筋直径吗？答1：设计厚度就是说的箍筋外径到混凝土表面得厚度答2：要加上，加上箍筋的直径才是主筋的钢筋保护层厚度
