《混凝土浇筑缺陷处理方法.docx》由会员分享，可在线阅读，更多相关《混凝土浇筑缺陷处理方法.docx（37页珍藏版）》请在第壹文秘上搜索。

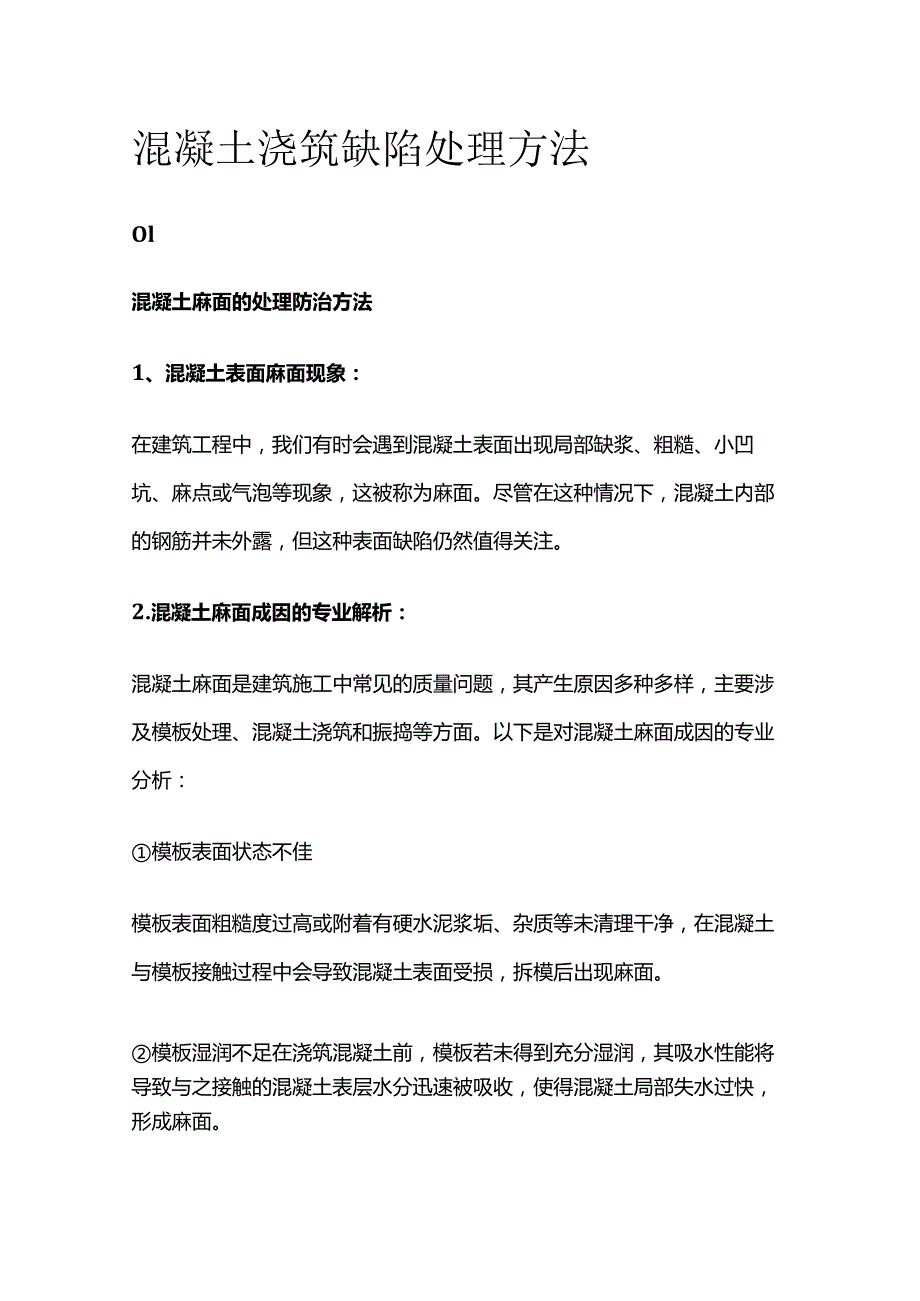

1、混凝土浇筑缺陷处理方法Ol混凝土麻面的处理防治方法1、混凝土表面麻面现象：在建筑工程中，我们有时会遇到混凝土表面出现局部缺浆、粗糙、小凹坑、麻点或气泡等现象，这被称为麻面。尽管在这种情况下，混凝土内部的钢筋并未外露，但这种表面缺陷仍然值得关注。2.混凝土麻面成因的专业解析：混凝土麻面是建筑施工中常见的质量问题，其产生原因多种多样，主要涉及模板处理、混凝土浇筑和振捣等方面。以下是对混凝土麻面成因的专业分析：模板表面状态不佳模板表面粗糙度过高或附着有硬水泥浆垢、杂质等未清理干净，在混凝土与模板接触过程中会导致混凝土表面受损，拆模后出现麻面。模板湿润不足在浇筑混凝土前，模板若未得到充分湿润，其吸水性

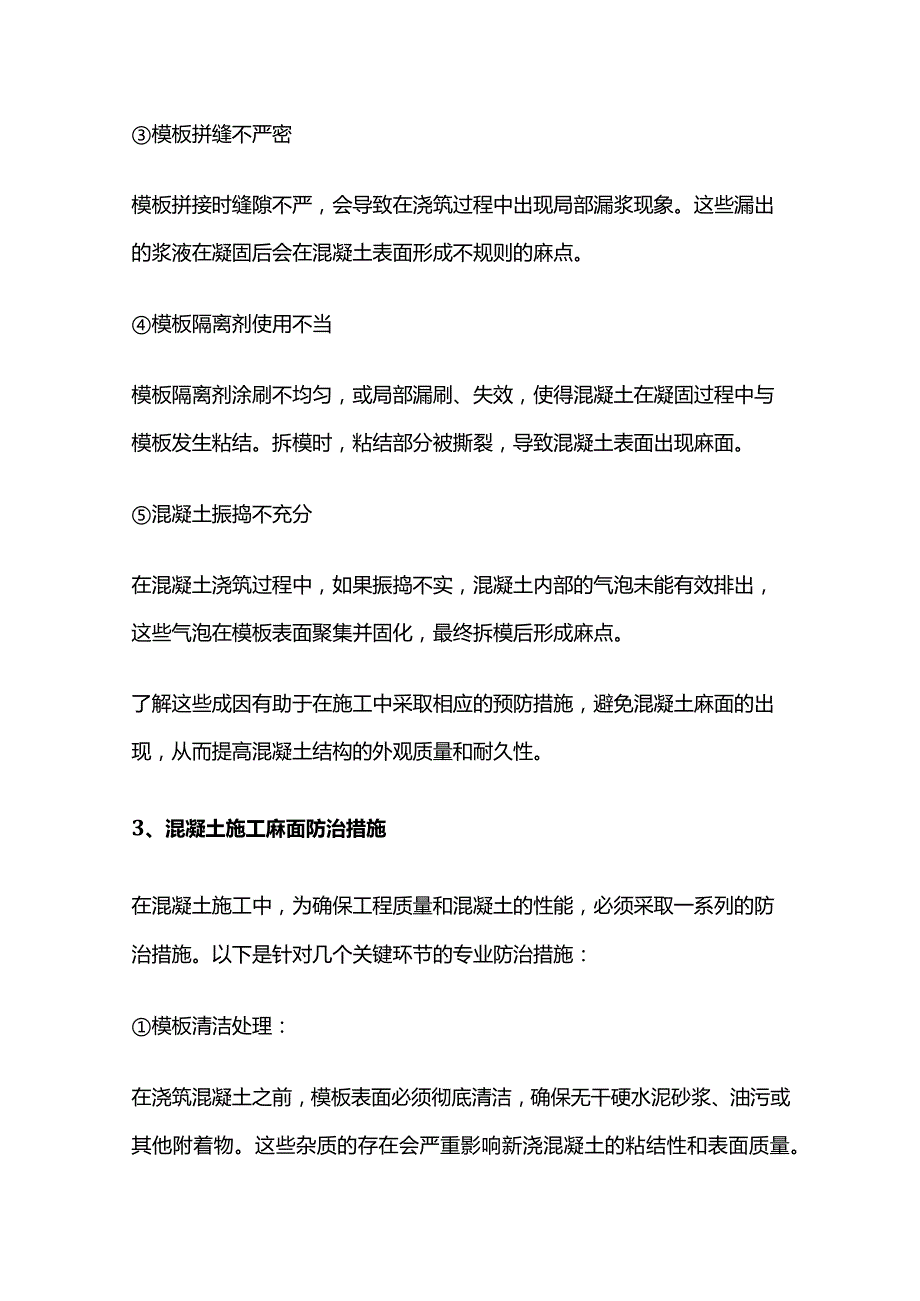

2、能将导致与之接触的混凝土表层水分迅速被吸收，使得混凝土局部失水过快，形成麻面。模板拼缝不严密模板拼接时缝隙不严，会导致在浇筑过程中出现局部漏浆现象。这些漏出的浆液在凝固后会在混凝土表面形成不规则的麻点。模板隔离剂使用不当模板隔离剂涂刷不均匀，或局部漏刷、失效，使得混凝土在凝固过程中与模板发生粘结。拆模时，粘结部分被撕裂，导致混凝土表面出现麻面。混凝土振捣不充分在混凝土浇筑过程中，如果振捣不实，混凝土内部的气泡未能有效排出，这些气泡在模板表面聚集并固化，最终拆模后形成麻点。了解这些成因有助于在施工中采取相应的预防措施，避免混凝土麻面的出现，从而提高混凝土结构的外观质量和耐久性。3、混凝土施工麻面

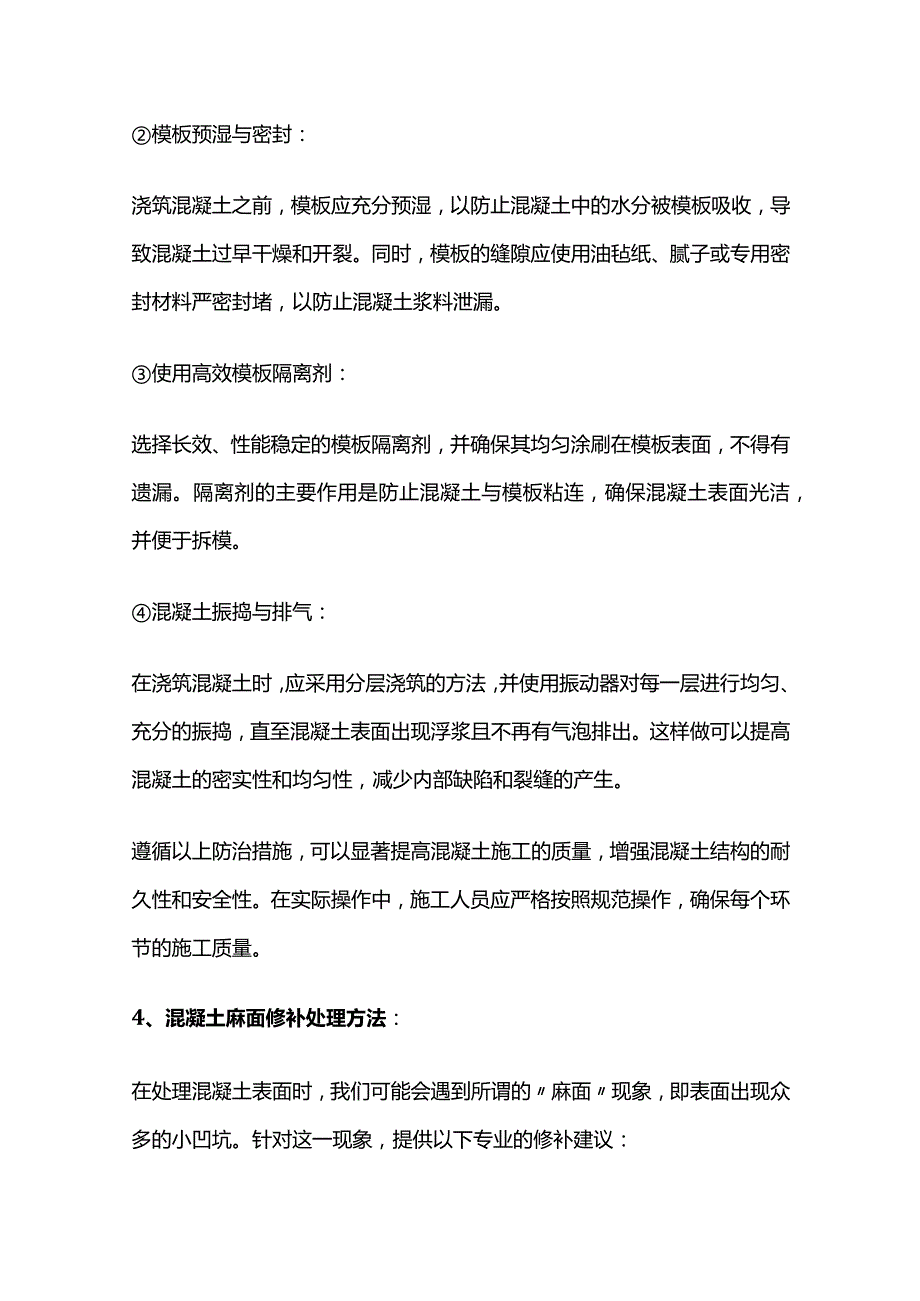

3、防治措施在混凝土施工中，为确保工程质量和混凝土的性能，必须采取一系列的防治措施。以下是针对几个关键环节的专业防治措施：模板清洁处理：在浇筑混凝土之前，模板表面必须彻底清洁，确保无干硬水泥砂浆、油污或其他附着物。这些杂质的存在会严重影响新浇混凝土的粘结性和表面质量。模板预湿与密封：浇筑混凝土之前，模板应充分预湿，以防止混凝土中的水分被模板吸收，导致混凝土过早干燥和开裂。同时，模板的缝隙应使用油毡纸、腻子或专用密封材料严密封堵，以防止混凝土浆料泄漏。使用高效模板隔离剂：选择长效、性能稳定的模板隔离剂，并确保其均匀涂刷在模板表面，不得有遗漏。隔离剂的主要作用是防止混凝土与模板粘连，确保混凝土表面光洁
4、，并便于拆模。混凝土振捣与排气：在浇筑混凝土时，应采用分层浇筑的方法，并使用振动器对每一层进行均匀、充分的振捣，直至混凝土表面出现浮浆且不再有气泡排出。这样做可以提高混凝土的密实性和均匀性，减少内部缺陷和裂缝的产生。遵循以上防治措施，可以显著提高混凝土施工的质量，增强混凝土结构的耐久性和安全性。在实际操作中，施工人员应严格按照规范操作，确保每个环节的施工质量。4、混凝土麻面修补处理方法：在处理混凝土表面时，我们可能会遇到所谓的麻面现象，即表面出现众多的小凹坑。针对这一现象，提供以下专业的修补建议：若混凝土表面原本就计划进行粉刷，那么这些微小的麻面通常不会对最终效果产生太大影响，因此可以选择不进
5、行特别处理。然而，如果混凝土表面不打算进行粉刷，那么就需要对这些麻面进行修补。混凝土结构麻面问题，咱们可以分为平面（地面）或者立面仰面（墙面、梁柱等）。大家都知道平面修补，还算较为省事点，因为在修补材料的选择上可以选择带有流动性的材料，材料会自动流动找平，像麻面坑洼等情况都可以轻松应对，目前混凝土平面（地坪、楼顶、道路等等）比较使用的一种新型修补材料就是一一水泥路面快速修补料！这种修补材料也被称呼为路面快速修补砂浆，当然称呼比较多，毕竟各个工程或者南北地区的差异化还是挺多的，但主要的一些特点大家一定听说过，比如施工后2个小时可快速通车，这种修补料是快干速凝的。还有个就是它是高强抗压的，最终强度
6、可达到C60兆帕，并且粘结性好，修补过后不会二次脱落开裂，这应该是大家最担心的问题了，许多刚开始了解这种产品的朋友就会担心，这材料做这么薄一层，会不会两层皮啊？答案是不会的，因为这都是经过特殊的材料组合而成的，材料粘结性能贼好，施工干燥后撬都撬不开。除了上面的，这种水泥路面快速修补料还有个比较方便的亮点，它就是自流性，可以自动找平，尤其是一些地面不平整的很有帮助，当然这种材料优势和特点有很多，在这就不一一说了，具体细节也可以看这篇内容：水泥路面高强修补料：老旧地面、烂地面翻新抢修！那如果遇到混凝土立面仰面出现麻面的情况应该怎么解决？这种的结构的处理就不需要流动性了，对于修补材料就主要是粘结性和
7、强度等，比较适合的有那么两种材料，一个是高强聚合物砂浆，另一个是环氧树脂砂浆，后面这个相对防腐阻锈等性能更好一些，不过一般的轻微破损就用第一个高强聚合物砂浆就行。对这两种材料了解更多，可以看这两篇内容：内容一：高强聚合物水泥砂浆，c60抗压强度，粘结好，不脱落！内容二：环氧树脂砂浆：混凝土结构加固补强，缺陷修补，桥梁修补！在修补过程中，应使用专业的工具将砂浆均匀地抹在麻面上，并确保其充分填充每一个小凹坑。最后，使用抹子或刮刀将砂浆表面抹平并压光，使修补后的混凝土表面与原表面保持平整且光滑。通过这样的专业处理，不仅可以有效修补混凝土表面的麻面现象，还能确保修补后的表面具有良好的耐久性和美观性02
8、混凝土漏筋的处理防治方法1混凝土钢筋裸露现象：在建筑工程中，钢筋混凝土结构是最为常见的结构形式之一，它结合了钢筋的强度和混凝土的耐久性。然而，在实际施工过程中，有时会出现一种被称为钢筋裸露的现象。这指的是钢筋混凝土结构中的主筋、副筋或箍筋等未被混凝土完全包裹，而是部分或全部暴露在结构表面。2、混凝土施工中钢筋外露的原因解析：在混凝土施工过程中，钢筋外露是一个较为常见但也十分关键的问题。它可能由以下几个专业因素引起：钢筋垫块位移或缺失在浇注混凝土时，钢筋垫块的作用是确保钢筋的正确位置和保护层厚度。如果垫块发生位移或被遗漏，钢筋将失去支撑而下坠或外移，使其紧贴模板，最终导致钢筋外露。混凝土配合比失
9、衡与离析混凝土的配合比对其工作性能至关重要。若配比不当，混凝土在运输或浇注过程中可能发生离析，即骨料与砂浆分离。这会导致靠近模板的部位缺乏足够的砂浆，或在振捣时模板发生严重漏浆，进而使钢筋暴露。保护层厚度不足与振捣不当混凝土保护层的主要作用是保护钢筋免受腐蚀。若保护层厚度过小，或在振捣过程中振捣棒直接接触并移动了钢筋，甚至因施工人员踩踏而造成钢筋位移，都会破坏保护层，导致钢筋外露。模板湿润不足与过早脱模木模板在浇注混凝土前应充分湿润，以防止其吸收混凝土中的水分。若湿润不足膜板会吸收浆液，导致拆模时混凝土表面缺损，进而使钢筋外露。此外，过早脱模也可能因混凝土强度不足而损坏边角，同样会导致钢筋外露
10、。骨料粒径过大与振捣不充分若混凝土中使用的骨料粒径过大，而振捣又不充分，混凝土在钢筋周围可能无法完全密实，形成架空现象。这使得钢筋与模板之间缺乏足够的混凝土覆盖，最终导致钢筋外露。了解这些原因后，施工人员可以采取相应的预防措施，如确保垫块的正确放置、优化混凝土配合比、控制保护层厚度、充分湿润模板、选择合适粒径的骨料以及充分振捣等，从而有效避免钢筋外露问题的发生。3.混凝土施工中钢筋保护与操作防治措施：在混凝土施工过程中，确保钢筋的正确位置、保护层厚度以及混凝土的均匀性至关重要。以下是一些专业的防治措施和操作要点：钢筋定位与保护层控制：在浇灌混凝土之前，必须确保钢筋按照设计要求准确定位，并使用适
11、当的支撑和固定措施保持其位置稳定。保护层厚度的控制是防止钢筋锈蚀的关键。使用垫块或专用工具确保钢筋与模板之间保持正确的距离，从而得到均匀的保护层。混凝土配合与骨料选择：在钢筋密集区域，选择较小粒径的石子作为骨料，以确保混凝土能够顺利流动并充分填充钢筋间的空隙。严格控制混凝土的配合比，确保水、骨料和水泥的比例符合设计要求，以获得良好的和易性和工作性能。浇筑方法与防离析措施：当浇筑高度超过2米时，应采用串筒、溜槽或泵送等方式进行混凝土的下料，以减少混凝土的自由下落高度，防止离析现象的发生。在浇筑过程中，应控制混凝土的流动速度，避免对钢筋造成冲击或位移。模板处理与振捣操作：在浇筑混凝土之前，模板应充
12、分湿润，以减少混凝土的水分损失和收缩裂缝的风险。同时，确保模板的缝隙得到严密封堵，防止在振捣混凝土时，应避免直接撞击钢筋，以免导致钢筋移位或变形。在钢筋密集区域，可以采用小型振动棒或刀片式振动器进行细致振捣，确保混凝土的密实性和均匀性。钢筋保护与调整：在施工过程中，应采取措施避免人员踩踏钢筋，以免造成钢筋弯曲或脱扣。如有发现钢筋变形或位移，应及时进行调整和修复。保护层混凝土在振捣过程中也要特别注意，确保其密实且与钢筋紧密结合，以提供有效的保护。拆模与养护：掌握正确的拆模时间至关重要。过早拆模可能导致混凝土强度不足而损坏棱角或表面；过晚拆模则可能影响施工进度。因此，应根据混凝土强度和养护条件来确
13、定合适的拆模时间。拆模后，应对混凝土进行适当的养护，以保持其湿润状态并促进强度的持续发展。遵循以上专业措施和操作要点，可以确保混凝土施工过程中的钢筋得到有效保护，同时保证混凝土的质量和性能满足设计要求。4、混凝土露筋处理技术处理方法：混凝土露筋是常见的施工问题之一，为确保结构的安全性和耐久性，必须采取适当的处理措施。以下是针对不同程度的露筋所推荐的专业处理方法：表面露筋处理：对于仅表面出现轻微露筋的情况，首先应对露筋部位进行彻底清理，去除表面的杂质和污垢。接着，使用1:2或1:2.5的水泥砂浆对露筋部位进行抹压，确保表面平整且与周围混凝土紧密结合。最后，对修补部位进行充分的养护，以确保水泥砂浆
14、能够正常硬化并达到预期的强度。深度露筋处理：若露筋较深，首先应对周围的薄弱混凝土和突出的骨料颗粒进行清除，以确保修补材料能够与基面良好结合。清理完成后，使用高压水枪或刷子对露筋部位进行彻底冲洗，去除所有松动的颗粒和灰尘。可以选择的材料有那么两种比较适合，如果露钢筋非常严重，可以选用高强无收缩灌浆料，这种材料有流动性，需要支模浇筑到破损位置，强度可达60MPA,具体细节可以看这篇内容了解：高强无收缩灌浆料，强度高，无收缩，微膨胀，自密实，无需震捣！另外一种是一种高强度的修补砂浆，它就是环氧树脂砂浆，双组份被称为环氧乳液砂浆、环氧砂浆，具体细节上面已经有说明了，就不一一介绍了。以上处理方法仅供参考
15、，实际施工时应根据具体情况灵活调整。同时，为确保处理效果，建议由经验丰富的专业人员进行操作。03混凝土蜂窝的处理防治方法1、混凝土蜂窝现象解析：在混凝土结构中，有时会出现一种被称为蜂窝的缺陷。蜂窝是指混凝土局部区域出现疏松、骨料集中而无砂浆的情况，导致骨料间形成类似蜂窝状的孔穴。2、混凝土蜂窝缺陷产生原因解析:混凝土作为建筑领域的主要材料，其质量直接关系到结构的稳定性和耐久性。但在实际施工过程中，混凝土可能出现蜂窝缺陷。以下是对这些蜂窝缺陷产生原因的深入解析：混凝土配合比问题：当砂、石子、水泥和水的比例不恰当时，会导致混凝土的组成不均匀。特别是砂浆量不足、石子过多时，混凝土的工作性能和强度都会受到影响。搅拌不充分：混凝土的搅拌时间若未达到要求，各组分将无法均匀混合。这不仅影响混凝土的和易性（即流动性和可塑性），还会在振捣时难以达到密实效果。不当的下料方式：如果混凝土从过高处直接下落而没有设置串筒或溜槽，石子由于重量较大容易集中落下，造成石子和砂浆的分离现象，即离析。振捣不密实：在混凝土浇筑过程中，若未分层下料或振捣时间不足、振捣点遗漏，都会导致混凝土内部存在空洞和不密实处，从而影响其整体强度。模板缝隙处理不当：模板的缝隙若未严密封堵，在混凝土浇筑和振捣过程中，水泥浆会从这些缝隙中流失，导致混凝土
