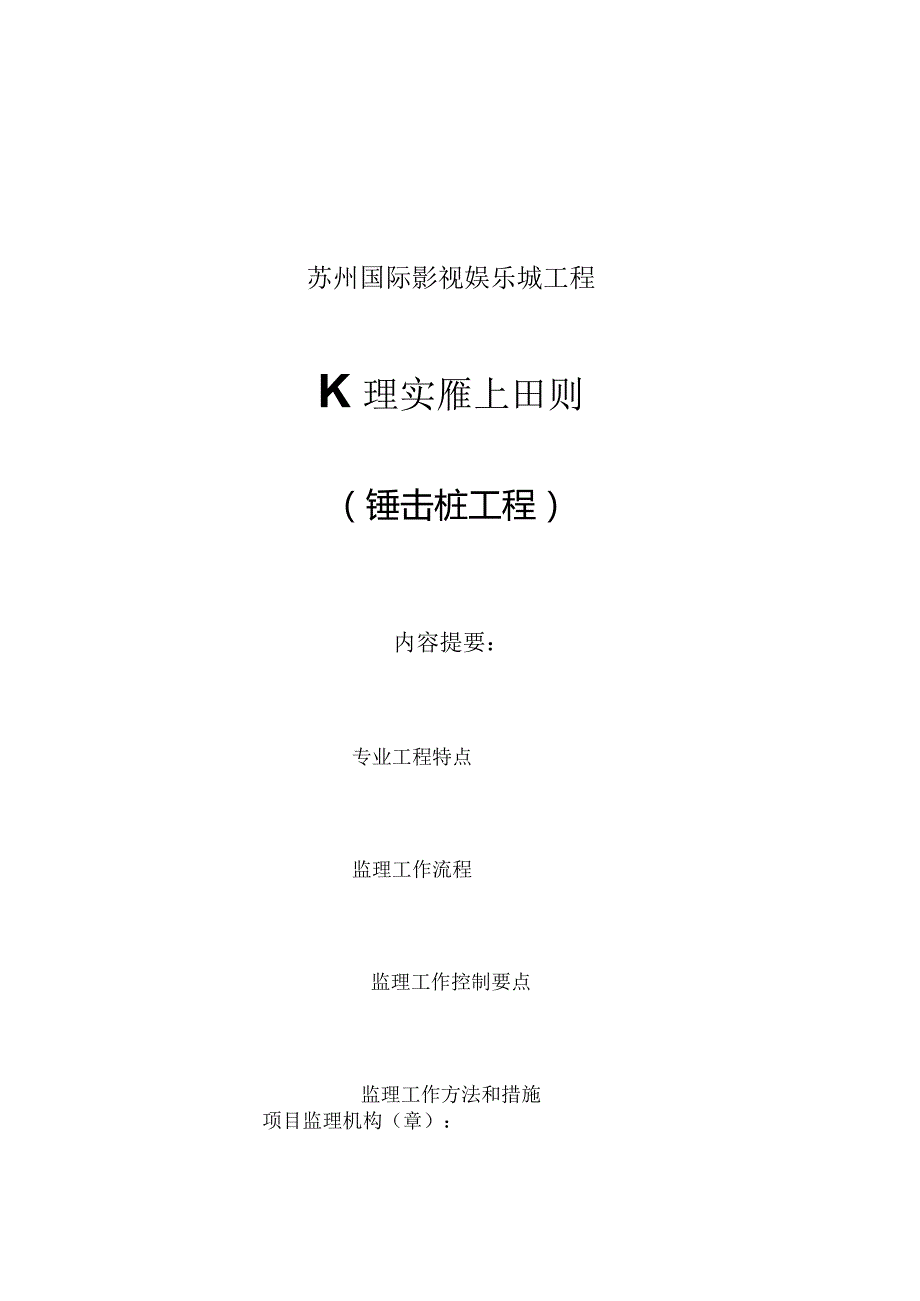

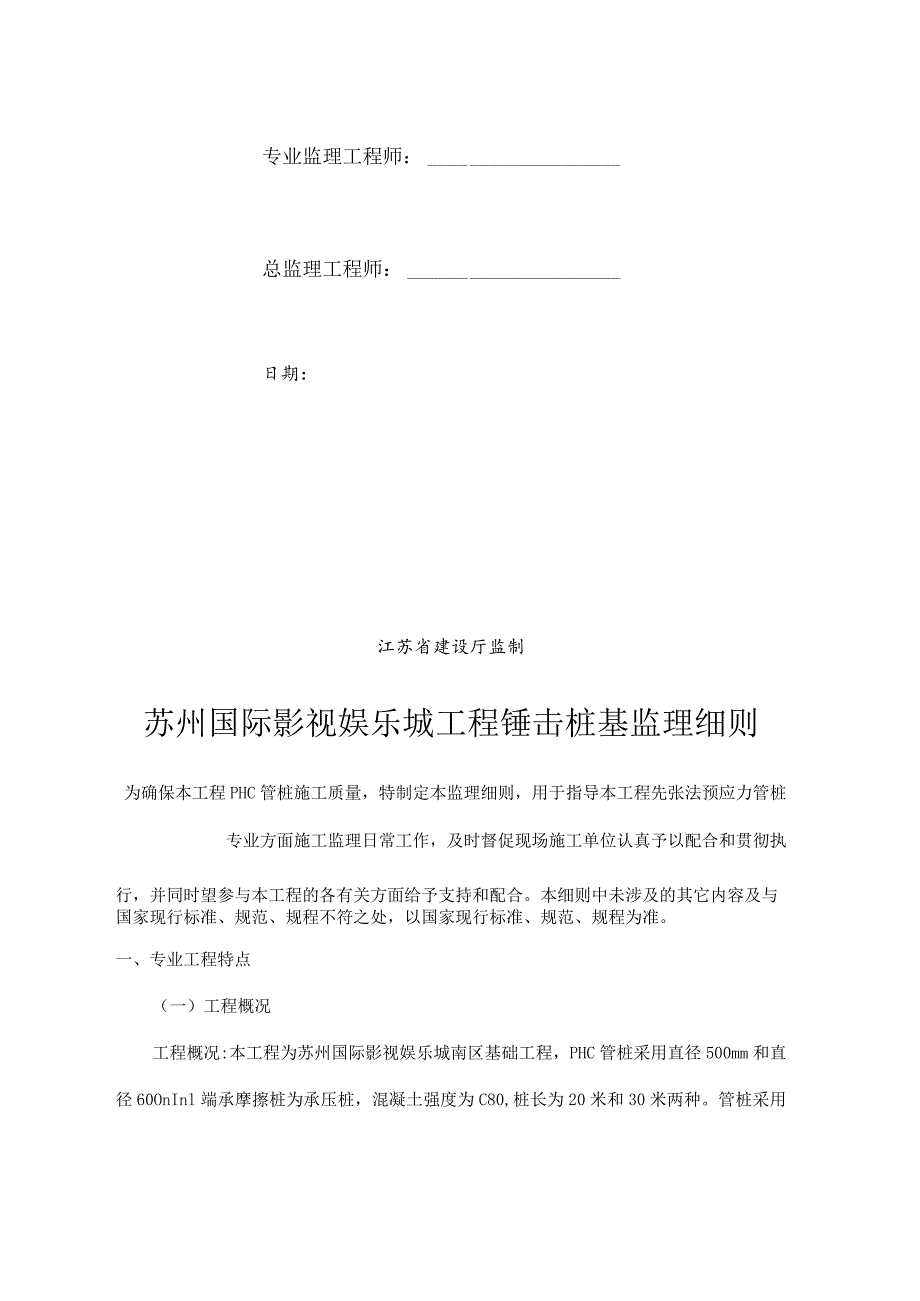

1、苏州国际影视娱乐城工程K理实雁上田则（锤击桩工程）内容提要：专业工程特点监理工作流程监理工作控制要点监理工作方法和措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制苏州国际影视娱乐城工程锤击桩基监理细则为确保本工程PHC管桩施工质量，特制定本监理细则，用于指导本工程先张法预应力管桩专业方面施工监理日常工作，及时督促现场施工单位认真予以配合和贯彻执行，并同时望参与本工程的各有关方面给予支持和配合。本细则中未涉及的其它内容及与国家现行标准、规范、规程不符之处，以国家现行标准、规范、规程为准。一、专业工程特点（一）工程概况工程概况:本工程为苏州国际影视娱乐城南区基础工程，P

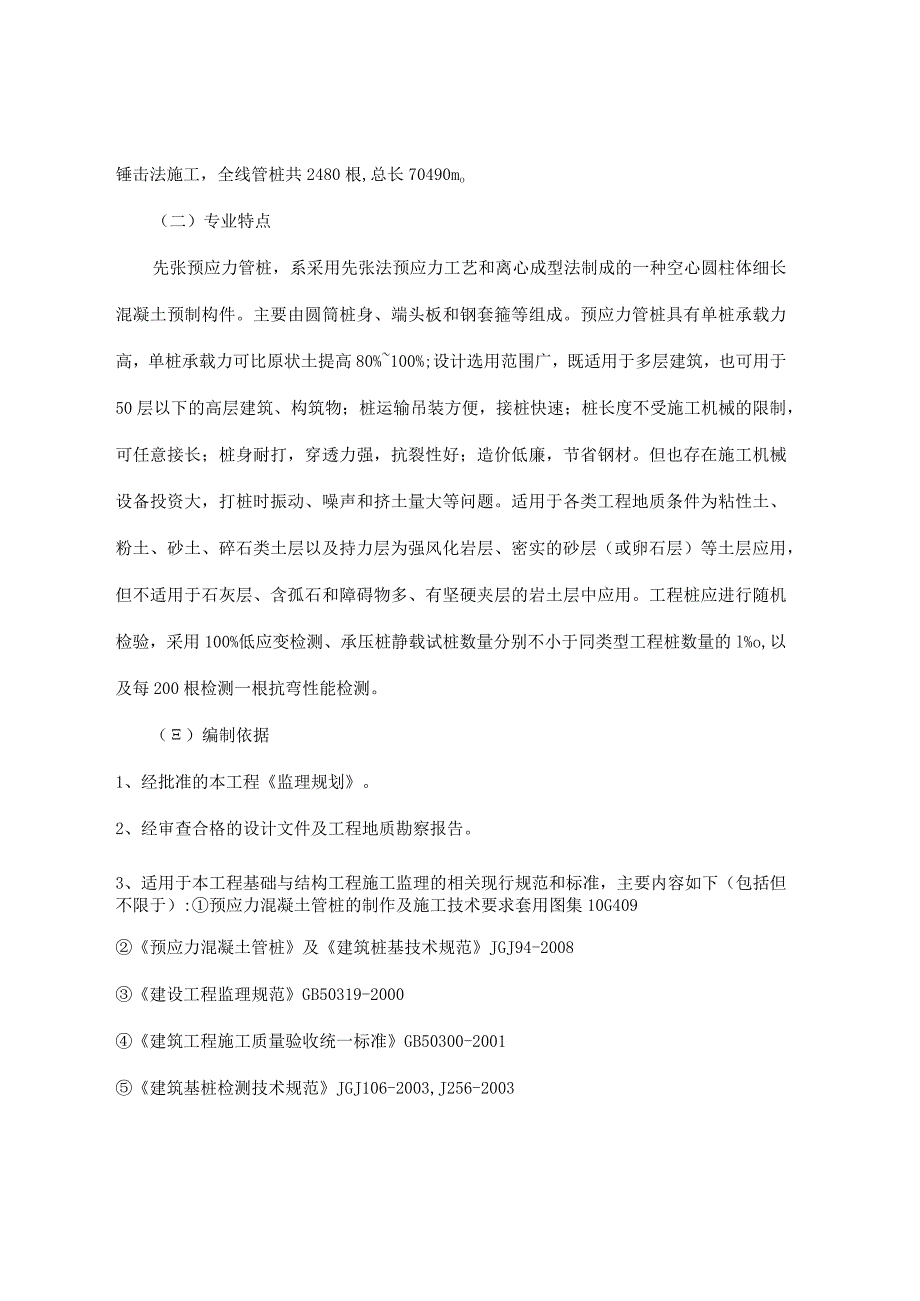

2、HC管桩采用直径500mm和直径60OnInl端承摩擦桩为承压桩，混凝土强度为C80,桩长为20米和30米两种。管桩采用锤击法施工，全线管桩共2480根,总长70490mo（二）专业特点先张预应力管桩，系采用先张法预应力工艺和离心成型法制成的一种空心圆柱体细长混凝土预制构件。主要由圆筒桩身、端头板和钢套箍等组成。预应力管桩具有单桩承载力高，单桩承载力可比原状土提高80%100%;设计选用范围广，既适用于多层建筑，也可用于50层以下的高层建筑、构筑物；桩运输吊装方便，接桩快速；桩长度不受施工机械的限制，可任意接长；桩身耐打，穿透力强，抗裂性好；造价低廉，节省钢材。但也存在施工机械设备投资大，打桩
3、时振动、噪声和挤土量大等问题。适用于各类工程地质条件为粘性土、粉土、砂土、碎石类土层以及持力层为强风化岩层、密实的砂层（或卵石层）等土层应用，但不适用于石灰层、含孤石和障碍物多、有坚硬夹层的岩土层中应用。工程桩应进行随机检验，采用100%低应变检测、承压桩静载试桩数量分别不小于同类型工程桩数量的l%o,以及每200根检测一根抗弯性能检测。（）编制依据1、经批准的本工程监理规划。2、经审查合格的设计文件及工程地质勘察报告。3、适用于本工程基础与结构工程施工监理的相关现行规范和标准，主要内容如下（包括但不限于）:预应力混凝土管桩的制作及施工技术要求套用图集10G409预应力混凝土管桩及建筑桩基技术
4、规范JGJ94-2008建设工程监理规范GB50319-2000建筑工程施工质量验收统一标准GB50300-2001建筑基桩检测技术规范JGJ106-2003,J256-2003承包单位报送的施工组织设计。建筑工程质量管理条例。其他相关规定及政府文件。二、监理工作的流程监理工作的主要流程及情况如下：（一）施工前有关要求与事项：1、按照规范及设计要求审批承包商报审的施工组织设计、施工方案、临时用电方案、应急预案等；2、 承包商的开工申请应在定位放线、桩机就位、场地满足沉桩要求、预制混凝土桩进场并检验合格、施工组织设计已经批准、管理与作业人员资质符合要求、质量安全管理与保证体系已建立并满足运转等一
5、切工作齐备后，提出书面开工申请，并经监理检查签署同意开工意见后，方可开工；1、对设计图纸及相关规范的熟悉；熟悉招、投标以及合同文件的内容与要求。（二）承包商进场后应提交并核对的书面材料：1、承包商资质证书、项目经理证书及有关人员的上岗证，如技术负责人、专职质检员、测量员、安全员、特殊工种人员上岗证等，监理依据投标文件进行核实；2、所有机械设备和仪器须有安检站等检验合格证书，并核对其原件编号，如桩机、吊车、发电机及测量仪器等；3、以上所述资料必须检查原件，留复印件备档；4、大型施工设备机具经有资质部门安装后应组织验收并形成文件。（三）施工准备阶段应完成以下工作：1、接收有关文件资料：（1）规划红
6、线图及测量定位放线坐标成果表；（2）项目审批、建设工程规划许可证以及建设工程施工许可证等；（3）岩土工程勘察报告；（4）桩基施工图纸（桩的类型尺寸、桩位平面布置图、桩与承台连接、桩的配筋强度等级以及承台构造等）以及施工图审查批复意见；（5）试桩图纸及静载试验资料；（6）工程项目的招、投标文件以及施工合同等；（7）工程质量监督委托等备案材料；（8）施工场地内、外管网布置图；2、进行现场踏勘，掌握施工现场的状况。（四）审核承包商桩基施工组织设计及实施1、 桩机型号选择是否合理，投入的机械设备是否与投标文件一致，相关仪器与设备的计量标定是否落实；总平面布置是否合理；2、 锤击桩机的技术性能及安检站检
7、验证书;3、 设备、材料供应计划；4、 沉桩顺序及施工流程，特别是沉桩顺序是否符合施工技术操作规程的规定；5、 进度计划安排；6、 施工作业计划和劳动组织安排；7、 各项技术措施是否能保证工程质量、安全生产、防止环境污染和适应冬雨季施工的需要，即施工过程中的质量控制措施、进度控制措施与安全文明施工管理的措施是否满足要求；8、 现场巡视施工准备工作：（1）场地平整与坚实程度是否有利于机械施工，排水措施是否有效及障碍物处理情况；（2）检查桩基轴线的定位点及施工范围附近水准点是否受桩基施工影响，并复核测量基准线、水准点及桩位；（3）捶击桩施工前应对现场周围的建筑物做全面检查，采取适当措施，以减少挤土
8、效应对周围建筑物的影响。桩机进场验收材料、构配件进场验收相关人员资质、上岗证报验测量计量相关设备检定书桩位定位、高程测量复核预应力管桩定位、垂直度验收预应力管桩沉桩检查验收接桩焊接质量验收桩顶标高验收三、监理工作的控制要点及目标值(一)质量控制：1 .桩基轴线、桩位及垂直度的控制(I)承包商施工现场应在不受施工影响的位置设置轴线控制点(基准点)和两个以上水准点，在沉桩过程中加以保护，并根据施工情况及时进行复检。(2)开工前应放好轴线和每一桩位，要求承包商分批进行报验，在桩位中心设置明显的标志。施工过程中由于桩机行走过程中的挤土及沉桩过程中挤土效应的影响，尤其是场地条件相对较差的情况下，对桩位控
9、制非常不利，应根据样桩的位置，在桩机大体就位之后重新测定桩位。(3)桩位的放样允许偏差如下：单排桩ICM0(4)根据桩位布置图，严格按照施工组织设计中所定沉桩顺序与施工流程进行施工，沉桩顺序一般情况下应按“由内向外，先深后浅，先大后小，先长后短，先高后底”的原则确定，严禁形成“封闭”桩。有围护结构的深基坑，宜先沉桩再做围护，避免影响沉桩质量及围护结构。(5)桩机水平、对中调直：在桩的施工过程中，桩身垂直度的控制非常重要，在桩机就位后，必须利用桩机的液压系统调节机身水平，在桩机水平、桩位对中后，进行吊桩、插桩，插桩深度一般情况下宜入3050cm左右，及时检查桩身垂直度，在第一节管桩沉桩过程中，垂
10、直度检查是重点，因此，必须督促施工单位严格控制，垂直度偏差不得大于0.5%,宜采用正交90方向两台经纬仪进行校正，必要时需拔出重插,严禁采用移动机架强行校正桩位及垂直度，避免导致桩身断裂。因此，施工过程中一定要注意桩身垂直度以及压力值的变化，避免影响桩身质量，必要时停止沉桩，将隙碍物挖除或破碎后再行插桩施工。2 .预应力管桩的质量检查（1）每批运送到施工现场的预应力管桩应提供质量合格证；根据承包商的材料进场报验，监理审查出厂合格证及检测报告等，并对进场的材料进行外观检查；每批次进场管桩按规范要求进行严格检查，不合格的管桩（材料）严禁使用并令其立即退场。（2）在运输和堆放时应加垫木，其位置在节点
11、处，运输和堆放时的层数不超过三层，上下各层必须设置垫木，支撑点应离端部约0.2倍桩的桩长处，底层外部应采取措施防止滚动；桩堆放场地应平整，坚实；吊运过程中应避免剧烈碰撞；起吊运输过程中，桩身混凝土强度必须达到100%；（3）成品桩质量检查项目如下表（单位：n）桩项目、先张法预应力管桩检查方法外观检查裂缝检查无蜂窝、露筋、裂缝、色感均匀、桩顶处无孔隙直观或裂缝测定仪成桩径5用钢尺量品管壁厚度+5用钢尺量桩桩尖中心线2用钢尺量尺桩体弯曲l1000L用钢尺最L为班长寸顶面平整度10用水平尺量3 .打桩过程中质量控制（1）锤击桩机桩锤的选择要与桩身强度规格以及沉桩区域地质情况相匹配；（2）打较密集的群
12、桩或对土质条件沉桩较困难的情况宜采用预钻孔措施，并应报预钻方案；（3）桩在起吊、运输时应做到平稳，避免振动和撞击；沉桩时，如出现异常，应及时停压停打及时通知监理、业主、设计，并做好详细记录，施工方不得盲目处理；否则由此造成一切后果由施工方负责。同一根桩沉桩过程中应缩短停歇时间。（4）沉桩混凝土龄期应达到28天或相当于28天龄期的强度。（5）打桩时现场应排水畅通，地面平整，场地坡度不大于l%o（6）先将管桩压入Im左右后停止，立即检查管桩两个方向的垂直度，效正调直符合要求后，沉桩油缸继续伸程把桩压入土中，重复连续沉桩操作，直至把桩压如预定深度土层中。认真记录桩入土深度和贯入度的关系，以判断桩的质
13、量及承载力。（7）当贯入度出现异常时，要停机对照地质资料进行分析，判断是否遇到障碍物或产生断桩现象。（8）沉桩应连续进行，接桩时可压至桩顶离地面0.8LOm时进行，接桩时避免桩端停在砂土层上，以免再沉桩时阻力增大压入困难。（9）沉桩时，管桩的垂直度必须严格控制，控制方法和标准同桩的调直检查。如果超差，必须及时调整，但必须保证桩身不裂，必要时须拔出重插，不得采用强拔的方法进行快速纠偏，而将桩身拉裂、折断。(10)为将管桩打到设计标高，需要采用送桩器，送桩器必须明确标明刻度线,应采用水准仪测量，刻度线与水准仪中丝吻合时立即停止操作。(11)沉桩应控制好中止条件，按照设计桩长进行控制，应在施工前试打
14、。(13)对于打至设计标高但承载力不满足设计要求的,应及时联系设计部门解决。(14)锤击沉桩检查：桩帽，其厚度宜取150200m。桩帽的下围箍内须嵌入富有弹性和韧性的“桩垫”以减小桩头的破损。衬垫厚度均匀且经锤击压实后的厚度不宜小于120mm。在打桩期间经常检查，当衬垫被打硬砸实或烧焦时应及时更换。(15)沉桩应力求连续施工，中途不得人为停锤，确须停锤，应尽量缩短停锤时间。(16)遇到桩身突然发生倾斜，移位，桩顶或桩身出现严重裂缝、破碎等情况时，应停沉桩，并分析原因，采取相应措施。4 .桩的吊装：(1)吊桩先用起重机吊运或用汽车运至桩机附近，再利用桩机上自身设置的工作吊机将管桩吊入夹持器中。吊
