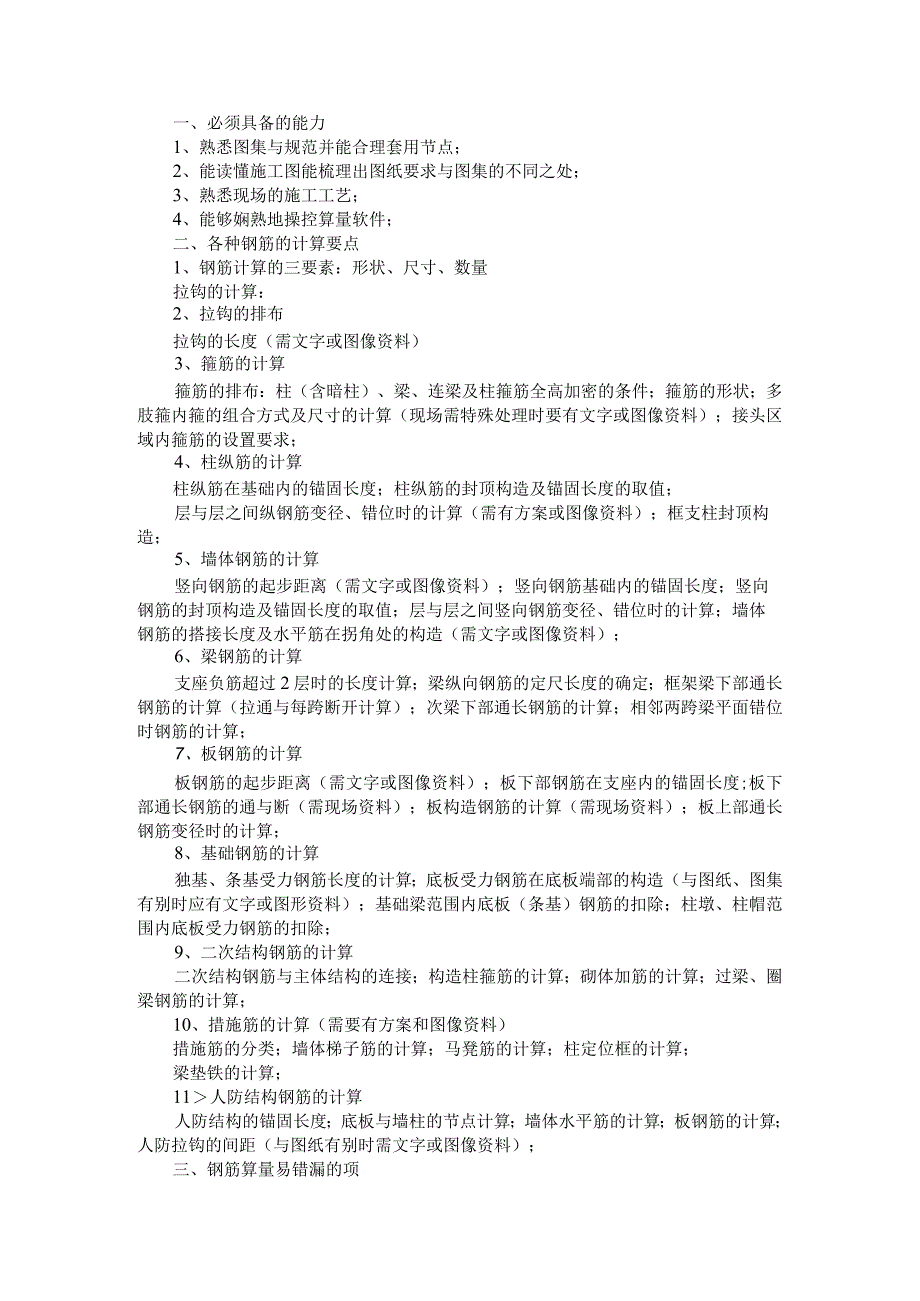

造价钢筋算量技巧与造价钢筋算量公式(课件).docx_第1页
第1页 / 共7页

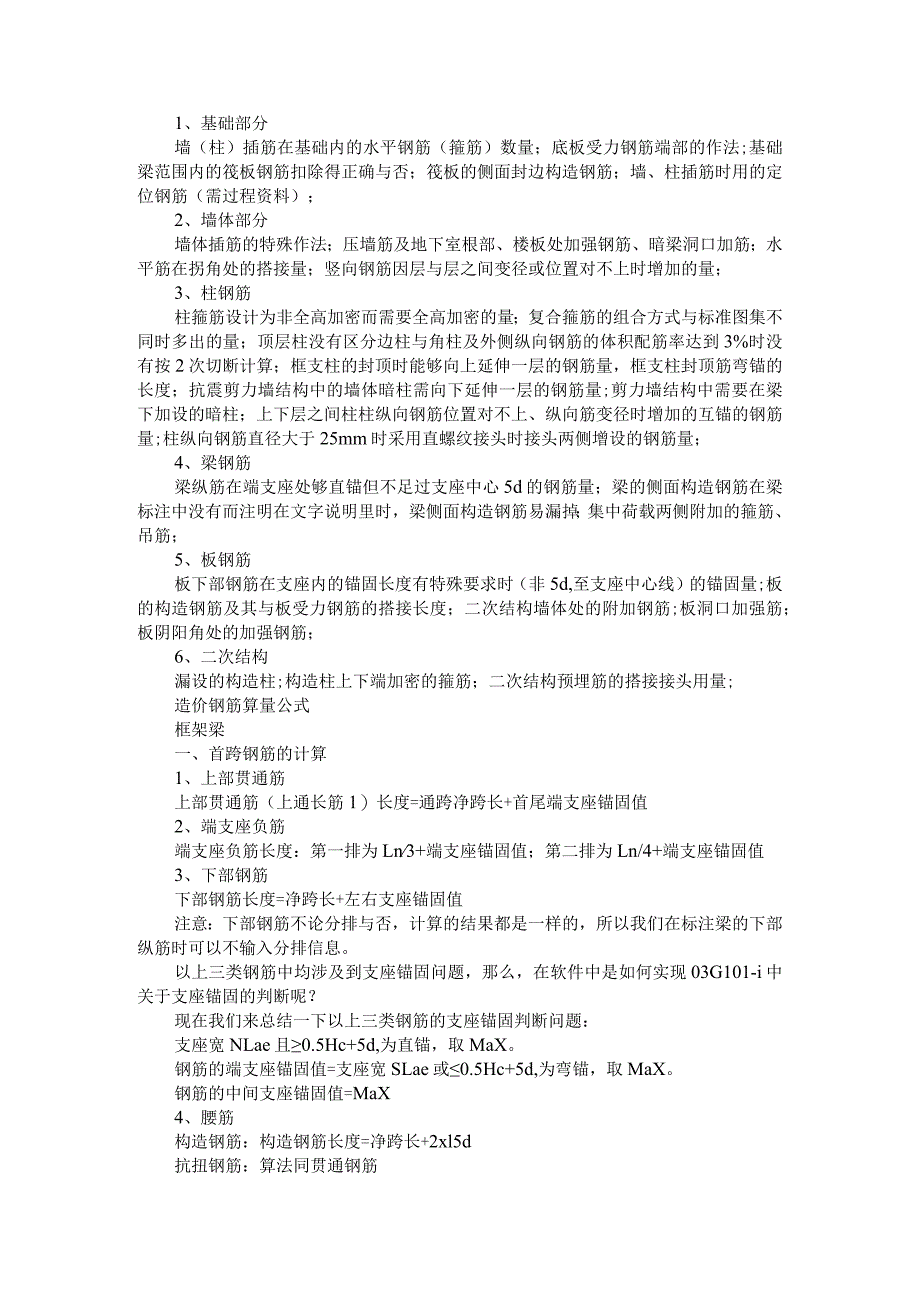

造价钢筋算量技巧与造价钢筋算量公式(课件).docx_第2页
第2页 / 共7页

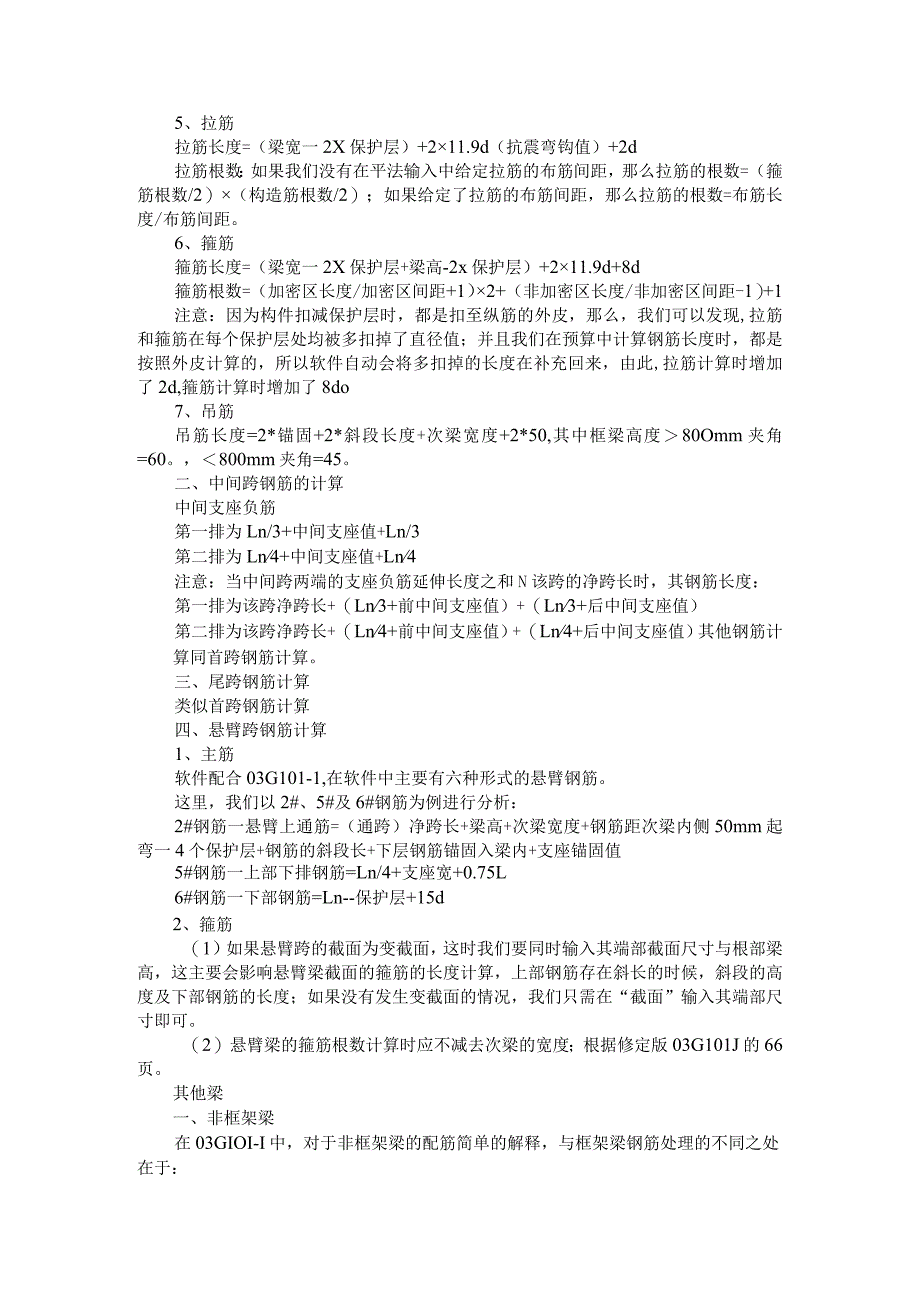

造价钢筋算量技巧与造价钢筋算量公式(课件).docx_第3页
第3页 / 共7页
造价钢筋算量技巧与造价钢筋算量公式(课件).docx_第4页
第4页 / 共7页
造价钢筋算量技巧与造价钢筋算量公式(课件).docx_第5页
第5页 / 共7页
造价钢筋算量技巧与造价钢筋算量公式(课件).docx_第6页
第6页 / 共7页
造价钢筋算量技巧与造价钢筋算量公式(课件).docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《造价钢筋算量技巧与造价钢筋算量公式(课件).docx》由会员分享,可在线阅读,更多相关《造价钢筋算量技巧与造价钢筋算量公式(课件).docx(7页珍藏版)》请在第壹文秘上搜索。

1、一、必须具备的能力1、熟悉图集与规范并能合理套用节点;2、能读懂施工图能梳理出图纸要求与图集的不同之处;3、熟悉现场的施工工艺;4、能够娴熟地操控算量软件;二、各种钢筋的计算要点1、钢筋计算的三要素:形状、尺寸、数量拉钩的计算:2、拉钩的排布拉钩的长度(需文字或图像资料)3、箍筋的计算箍筋的排布:柱(含暗柱)、梁、连梁及柱箍筋全高加密的条件;箍筋的形状;多肢箍内箍的组合方式及尺寸的计算(现场需特殊处理时要有文字或图像资料);接头区域内箍筋的设置要求;4、柱纵筋的计算柱纵筋在基础内的锚固长度;柱纵筋的封顶构造及锚固长度的取值;层与层之间纵钢筋变径、错位时的计算(需有方案或图像资料);框支柱封顶构

2、造;5、墙体钢筋的计算竖向钢筋的起步距离(需文字或图像资料);竖向钢筋基础内的锚固长度;竖向钢筋的封顶构造及锚固长度的取值;层与层之间竖向钢筋变径、错位时的计算;墙体钢筋的搭接长度及水平筋在拐角处的构造(需文字或图像资料);6、梁钢筋的计算支座负筋超过2层时的长度计算;梁纵向钢筋的定尺长度的确定;框架梁下部通长钢筋的计算(拉通与每跨断开计算);次梁下部通长钢筋的计算;相邻两跨梁平面错位时钢筋的计算;7、板钢筋的计算板钢筋的起步距离(需文字或图像资料);板下部钢筋在支座内的锚固长度;板下部通长钢筋的通与断(需现场资料);板构造钢筋的计算(需现场资料);板上部通长钢筋变径时的计算;8、基础钢筋的计

3、算独基、条基受力钢筋长度的计算;底板受力钢筋在底板端部的构造(与图纸、图集有别时应有文字或图形资料);基础梁范围内底板(条基)钢筋的扣除;柱墩、柱帽范围内底板受力钢筋的扣除;9、二次结构钢筋的计算二次结构钢筋与主体结构的连接;构造柱箍筋的计算;砌体加筋的计算;过梁、圈梁钢筋的计算;10、措施筋的计算(需要有方案和图像资料)措施筋的分类;墙体梯子筋的计算;马凳筋的计算;柱定位框的计算;梁垫铁的计算;11人防结构钢筋的计算人防结构的锚固长度;底板与墙柱的节点计算;墙体水平筋的计算;板钢筋的计算;人防拉钩的间距(与图纸有别时需文字或图像资料);三、钢筋算量易错漏的项1、基础部分墙(柱)插筋在基础内的

4、水平钢筋(箍筋)数量;底板受力钢筋端部的作法;基础梁范围内的筏板钢筋扣除得正确与否;筏板的侧面封边构造钢筋;墙、柱插筋时用的定位钢筋(需过程资料);2、墙体部分墙体插筋的特殊作法;压墙筋及地下室根部、楼板处加强钢筋、暗梁洞口加筋;水平筋在拐角处的搭接量;竖向钢筋因层与层之间变径或位置对不上时增加的量;3、柱钢筋柱箍筋设计为非全高加密而需要全高加密的量;复合箍筋的组合方式与标准图集不同时多出的量;顶层柱没有区分边柱与角柱及外侧纵向钢筋的体积配筋率达到3%时没有按2次切断计算;框支柱的封顶时能够向上延伸一层的钢筋量,框支柱封顶筋弯锚的长度;抗震剪力墙结构中的墙体暗柱需向下延伸一层的钢筋量;剪力墙结

5、构中需要在梁下加设的暗柱;上下层之间柱柱纵向钢筋位置对不上、纵向筋变径时增加的互锚的钢筋量;柱纵向钢筋直径大于25mm时采用直螺纹接头时接头两侧增设的钢筋量;4、梁钢筋梁纵筋在端支座处够直锚但不足过支座中心5d的钢筋量;梁的侧面构造钢筋在梁标注中没有而注明在文字说明里时,梁侧面构造钢筋易漏掉;集中荷载两侧附加的箍筋、吊筋;5、板钢筋板下部钢筋在支座内的锚固长度有特殊要求时(非5d,至支座中心线)的锚固量;板的构造钢筋及其与板受力钢筋的搭接长度;二次结构墙体处的附加钢筋;板洞口加强筋;板阴阳角处的加强钢筋;6、二次结构漏设的构造柱;构造柱上下端加密的箍筋;二次结构预埋筋的搭接接头用量;造价钢筋算

6、量公式框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln3+端支座锚固值;第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-i中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽NLae且0.5Hc+5d,为直锚,取MaX。钢筋的端支座锚固值=支座宽SLae或0.5Hc+5d,为弯锚

7、,取MaX。钢筋的中间支座锚固值=MaX4、腰筋构造钢筋:构造钢筋长度=净跨长+2xl5d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽一2X保护层)+211.9d(抗震弯钩值)+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。6、箍筋箍筋长度=(梁宽一2X保护层+梁高-2x保护层)+211.9d+8d箍筋根数=(加密区长度/加密区间距+1)2+(非加密区长度/非加密区间距-1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护

8、层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8do7、吊筋吊筋长度=2*锚固+2*斜段长度+次梁宽度+2*50,其中框梁高度80Omm夹角=60。,800mm夹角=45。二、中间跨钢筋的计算中间支座负筋第一排为Ln/3+中间支座值+Ln/3第二排为Ln4+中间支座值+Ln4注意:当中间跨两端的支座负筋延伸长度之和N该跨的净跨长时,其钢筋长度:第一排为该跨净跨长+(Ln3+前中间支座值)+(Ln3+后中间支座值)第二排为该跨净跨长+(Ln4+前中间支座值)+(Ln4+后中间支座值)

9、其他钢筋计算同首跨钢筋计算。三、尾跨钢筋计算类似首跨钢筋计算四、悬臂跨钢筋计算1、主筋软件配合03G101-1,在软件中主要有六种形式的悬臂钢筋。这里,我们以2#、5#及6#钢筋为例进行分析:2#钢筋一悬臂上通筋=(通跨)净跨长+梁高+次梁宽度+钢筋距次梁内侧50mm起弯一4个保护层+钢筋的斜段长+下层钢筋锚固入梁内+支座锚固值5#钢筋一上部下排钢筋=Ln/4+支座宽+0.75L6#钢筋一下部钢筋=Ln-保护层+15d2、箍筋(1)如果悬臂跨的截面为变截面,这时我们要同时输入其端部截面尺寸与根部梁高,这主要会影响悬臂梁截面的箍筋的长度计算,上部钢筋存在斜长的时候,斜段的高度及下部钢筋的长度;如

10、果没有发生变截面的情况,我们只需在“截面”输入其端部尺寸即可。(2)悬臂梁的箍筋根数计算时应不减去次梁的宽度;根据修定版03G101J的66页。其他梁一、非框架梁在03GIOI-I中,对于非框架梁的配筋简单的解释,与框架梁钢筋处理的不同之处在于:1、普通梁箍筋设置时不再区分加密区与非加密区的问题;2、下部纵筋锚入支座只需12d;3、上部纵筋锚入支座,不再考虑0.5Hc+5d的判断值。未尽解释请参考03G101-1说明。二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3;2、下部纵筋端支座锚固值处理同框架梁;3、上部纵筋中第一排主筋端支座锚固长度=支座宽度一保护层+梁高一保护层+Lae,第二排主

11、筋锚固长度NLae;4、梁中部筋伸至梁端部水平直锚,再横向弯折15d;5、箍筋的加密范围为N0.2LnlNl.5hb;6、侧面构造钢筋与抗扭钢筋处理与框架梁一致。剪力墙在钢筋工程量计算中剪力墙是最难计算的构件,具体体现在:1、剪力墙包括墙身、墙梁、墙柱、洞口,必须要整考虑它们的关系;2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式;3、剪力墙在立面上有各种洞口;4、墙身钢筋可能有单排、双排、多排,且可能每排钢筋不同;5、墙柱有各种箍筋组合;6、连梁要区分顶层与中间层,依据洞口的位置不同还有不同的计算方法。剪力墙墙身。一、剪力墙墙身水平钢筋1墙端为暗柱时外侧钢筋连续通过外侧钢筋长度

12、=墙长保护层内侧钢筋=墙长保护层+弯折外侧钢筋不连续通过外侧钢筋长度=墙长-保护层+065Lae内侧钢筋长度=墙长-保护层+弯折水平钢筋根数=层高/间距+1(暗梁、连梁墙身水平筋照设)2、墙端为端柱时外侧钢筋连续通过外侧钢筋长度=墙长-保护层+0.65Lae内侧钢筋=墙净长+锚固长度(弯锚、直锚)水平钢筋根数=层高/间距+1(暗梁、连梁墙身水平筋照设)注意:如果剪力墙存在多排垂直筋和水平钢筋时,其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。3、剪力墙墙身有洞口时当剪力墙墙身有洞口时,墙身水平筋在洞口左右两边截断,分别向下弯折15d0二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度=基

13、础插筋+首层层高+伸入上层的搭接长度2、中间层墙身纵筋长度=本层层高+伸入上层的搭接长度3、顶层墙身纵筋长度=层净高+顶层锚固长度墙身竖向钢筋根数=墙净长/间距+1(墙身竖向钢筋从暗柱、端柱边50mm开始布置)中间层无变截面中间层变截面顶层内墙顶层外墙4、剪力墙墙身有洞口时,墙身竖向筋在洞口上下两边截断,分别横向弯折15do三、墙身拉筋1、长度=墙厚-保护层+弯钩(弯钩长度=11.9+2*D)2、根数=墙净面积/拉筋的布置而积注:墙净面积是指要扣除暗(端)柱、暗(连)梁,即墙面积-门洞总面积-暗柱剖面积-暗梁面积;拉筋的面筋面积是指其横向间距X竖向间距。例:(8000*3840)/(600*6

14、00)剪力墙墙柱一、纵筋1、首层墙柱纵筋长度=基础插筋+首层层高+伸入上层的搭接长度2、中间层墙柱纵筋长度=本层层高+伸入上层的搭接长度3、顶层墙柱纵筋长度=层净高+顶层锚固长度注意:如果是端柱,顶层锚固要区分边、中、角柱,要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱,所以其锚固也同框架柱相同。二、箍筋依据设计图纸自由组合计算。剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度=洞口宽度+左右两边锚固值Lae中间层连梁纵筋长度=洞口宽度+左右两边锚固值Lae2、箍筋顶层连梁,纵筋长度范围内均布置箍筋即N=(LAE-I(X)/150+1)*2+(洞口宽-50*2)/间距+1(顶层)中间层连梁,

15、洞口范围内布置箍筋,洞口两边再各加一根即N=(洞口宽-50*2)/间距+1(中间层)二、暗梁1、主筋长度=暗梁净长+锚固2、箍筋柱的基础层一、柱主筋基础插筋=基础底板厚度-保护层+伸入上层的钢筋长度+Max二、基础内箍筋基础内箍筋的作用仅起一个稳固作用,也可以说是防止钢筋在浇注时受到挠动。一般是按2根进行计算(软件中是按三根)。柱的中间层一、柱纵筋KZ中间层的纵向钢筋=层高.当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋KZ中间层的箍筋根数=N个加密区/加密区间距+N+非加密区/非加密区间距一103GlOI-I中,关于柱箍筋的加密区的规定如下:首层柱箍筋的加密区有三个,分别为:下部的箍筋加密区长度取Hn/3;上部取Max;梁节点范围内加密;如果该柱采用绑扎搭接,那么搭接范围内同时需要加密。首层以上柱箍筋分别为:上、下部的箍筋加密区长度均取Max;梁节点范围内加密;如果该柱采用绑扎搭接,那么搭接范围内同时需要加密。柱的顶层顶层KZ因其所处位置不同,分为角
