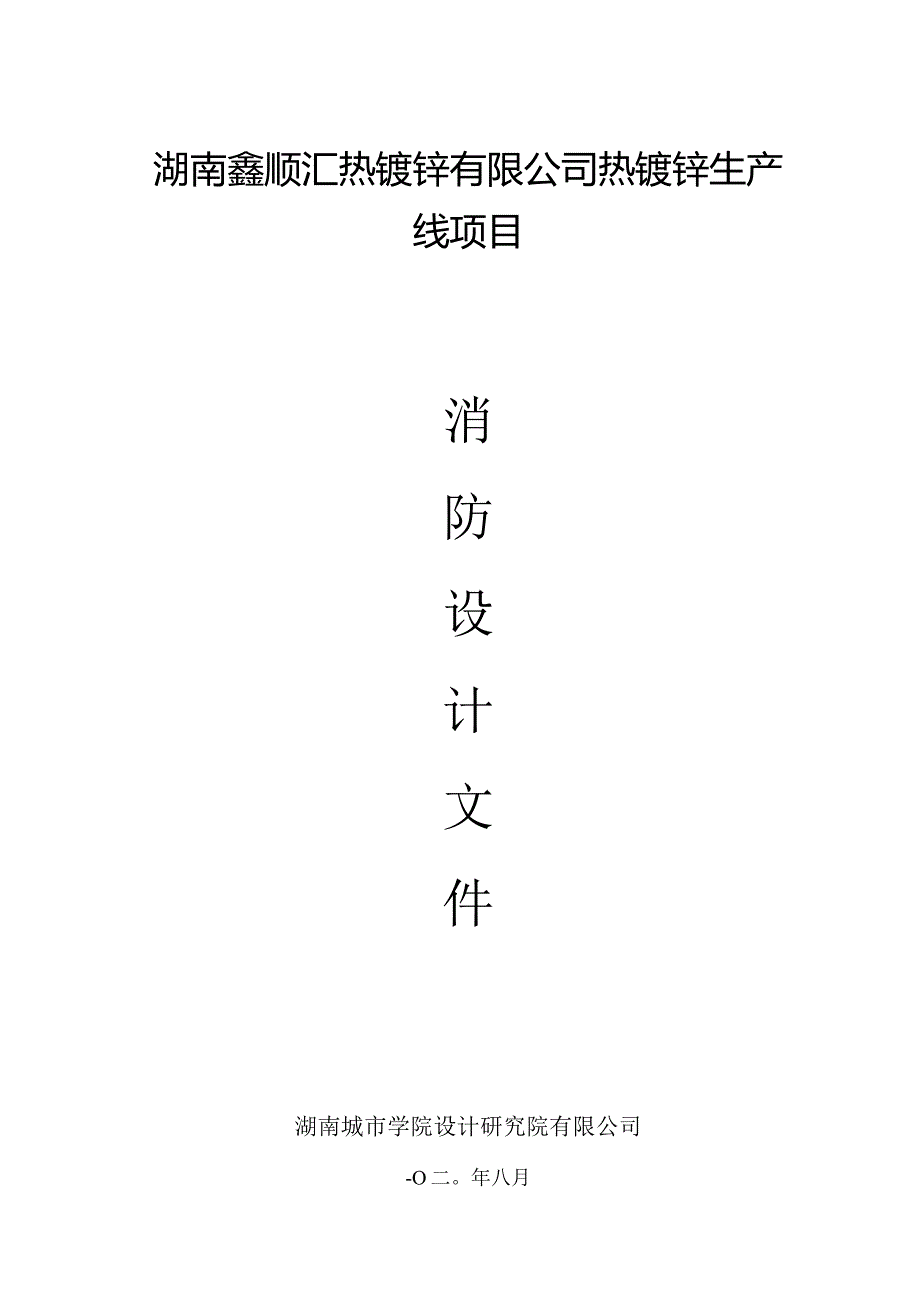

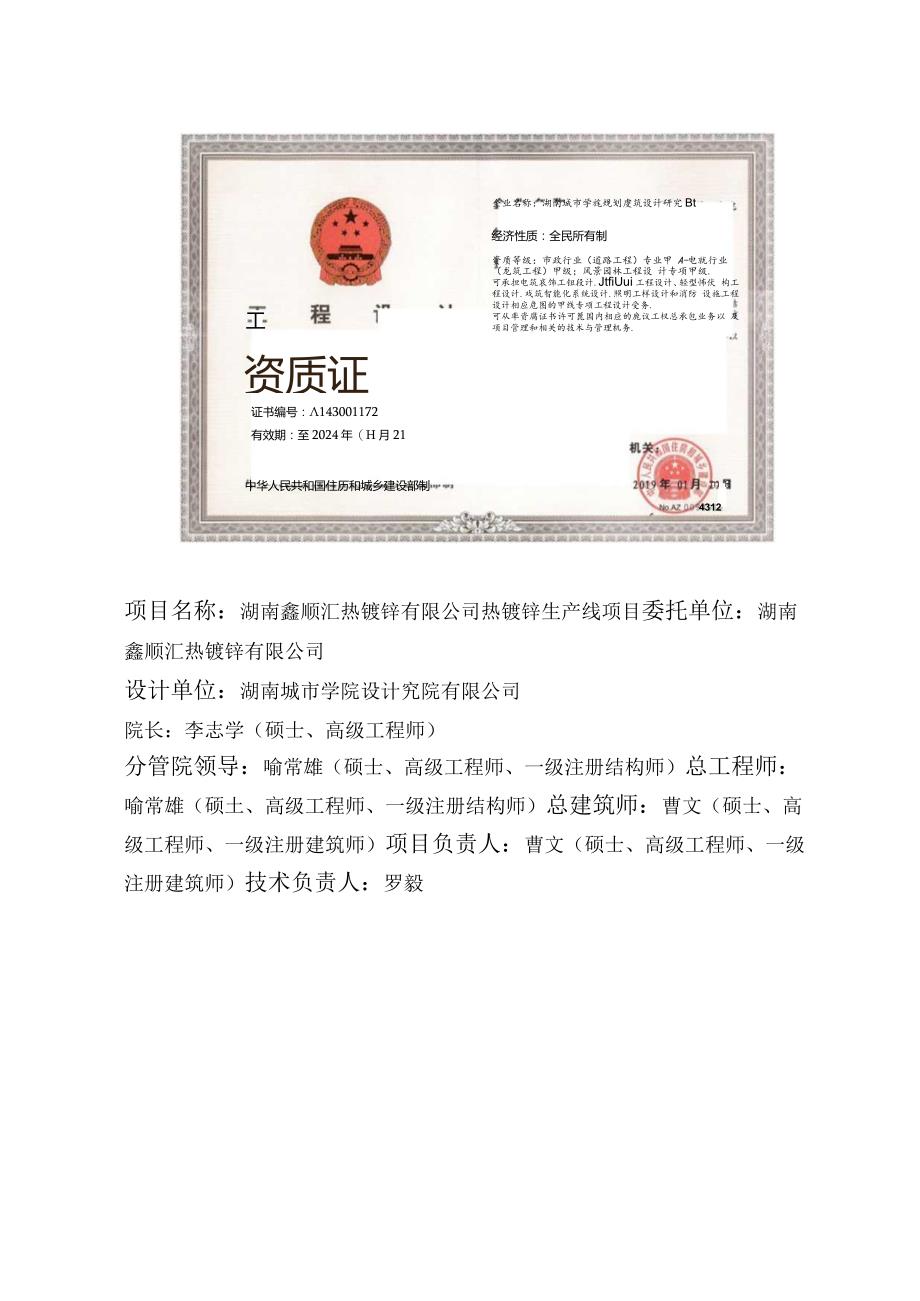

1、湖南鑫顺汇热镀锌有限公司热镀锌生产线项目消防设计文件湖南城市学院设计研究院有限公司-O二。年八月工m日4312资质证证书编号:143001172有效期:至2024年(H月21日中华人民共和国住历和城乡建设部制企业名称:湖南城市学旄规划虔筑设计研究Bt经济性质:全民所有制资质等级:市政行业(道路工程)专业甲 A-电就行业(龙筑工程)甲级;风景园林工程设 计专项甲级.可承担电筑哀饰工钮段计.JtfiUui工程设计、轻型怖伏 构工程设计.戏筑智能化系统设计.照明工样设计和消防 设施工程设计相应危图的甲线专项工程设计受务.可从率资腐证书许可篦国内相应的鹿议工杈总承包业务以 及项目管理和相关的技术与管理

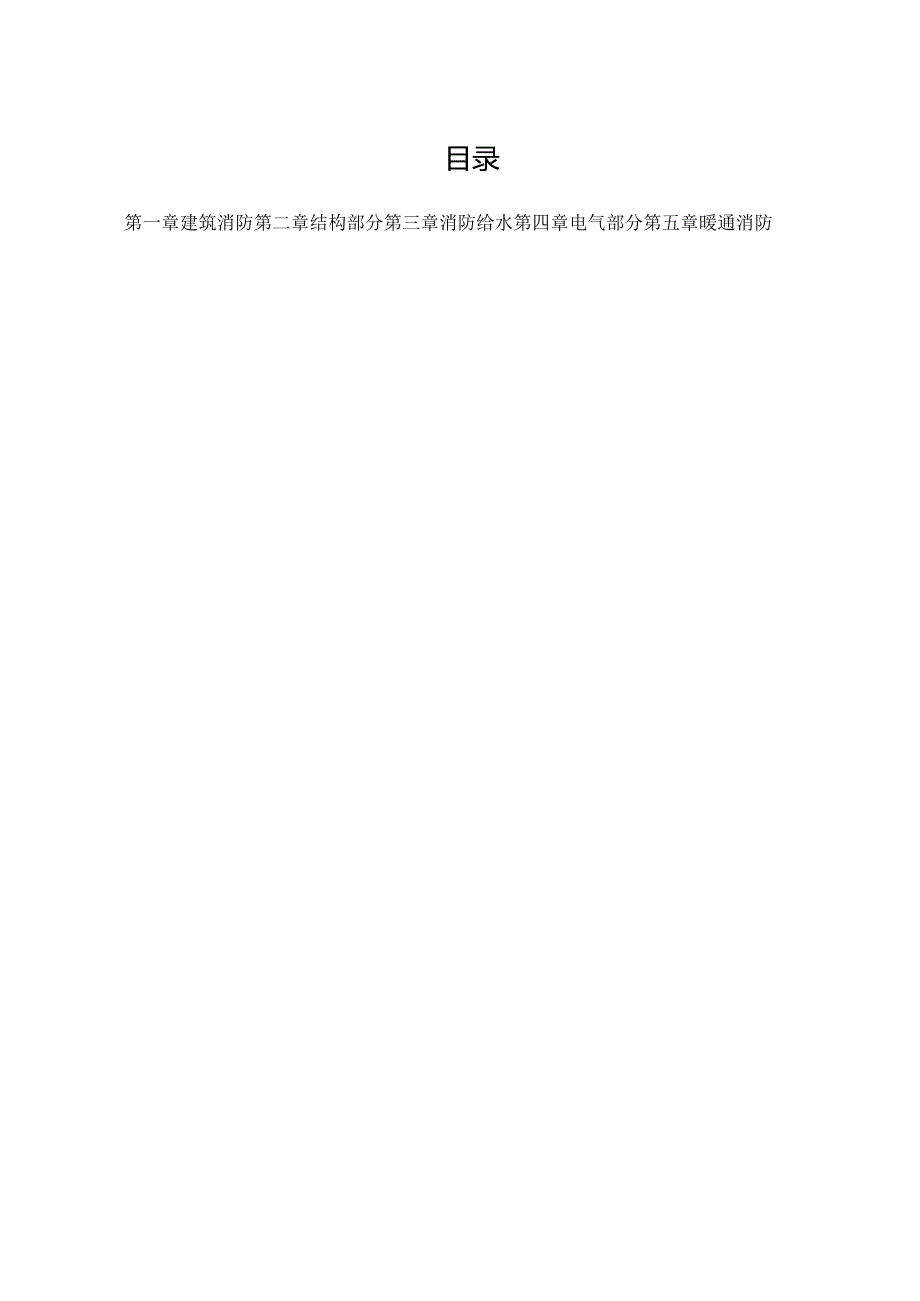

2、机务.项目名称:湖南鑫顺汇热镀锌有限公司热镀锌生产线项目委托单位:湖南鑫顺汇热镀锌有限公司设计单位:湖南城市学院设计究院有限公司院长:李志学(硕士、高级工程师)分管院领导:喻常雄(硕士、高级工程师、一级注册结构师)总工程师:喻常雄(硕土、高级工程师、一级注册结构师)总建筑师:曹文(硕士、高级工程师、一级注册建筑师)项目负责人:曹文(硕士、高级工程师、一级注册建筑师)技术负责人:罗毅目录第一章建筑消防第二章结构部分第三章消防给水第四章电气部分第五章暖通消防第一章建筑消防总平面消防设计一、设计依据建设单位提供的任务书、各项基础资料;建筑工程设计文件编制深度规定(2016)年版;工业企业总平面设计规

3、范GB50187-2012;无障碍设计规范GB50763-2012;建筑设计防火规范GB500162014(2018版);民用建筑设计统一标准GB50352-2019;石油库设计规范GB50074-2014国家及省、市现行规范、规定。二、总平面消防1.总平面布置根据工艺流程、建筑防火、安全卫生、交通运输等各类设计规范要求,各类建筑物之间的间距均满足建筑防火、安全卫生及消防等规范的要求。厂区内的消防车道,坡度按规范要求控制在0.2%8%之间,厂区道路为环状布置,主要道路转弯半径均为9米,通畅顺达,人货分流,互不干扰、混杂,完全满足交通、运输以及消防上的需要。2.因厂区南侧靠近安达油库用地范围,经

4、与厂区协商后,根据石油库设计规范GB50074-2014版4.0.10要求,双方各退石油库与库外工矿企业的安全距离(50米)的一半。三、工艺流程图根据工艺流程图,本项目3#厂房为热镀锌厂房,属于金属的热处理厂房根据建筑设计防火规范GB50016-2014(2018年版)表3.1.1,厂房火灾危险性类别均属于丁类,2#仓库所储存的产品为已镀锌的钢材,根据建筑设计防火规范GB50016-2014(2018年版)表3.1.3,仓库火灾危险性类别均属于戊类。建筑消防设计一、设计依据建设单位提供的任务书、各项基础资料;项目遵循规范和国家规定建筑工程设计文件编制深度规定(2016)年版;建筑设计防火规范G

5、B500162014(2018版);民用建筑设计统一标准GB50352-2019;屋面工程技术规范GB50345-2012;无障碍设计规范GB50763-2012;建筑内部装修设计防火规范GB50222-2017;工程建设标准强制性条文房屋建筑部分(2013年版);根据建设主管部门和建设单位提供的有关批文和资料二、项目概况该项目总用地面积:21084.1611总建筑面积:11527.5111容积率为1. IO0本项目由一栋检测楼、一栋仓库以及一栋厂房组成。三、单体设计1#栋检测楼,为戊类多层厂房,每层为一个防火分区,防火分区面积均小于2500平方米,设置两部疏散楼梯,室内最远一点距安全出口的距

6、离小于22米,消防疏散距离及疏散宽度满足消防规定。2#栋仓库,为戊类单层仓库,仓库面积及防火分区均满足规范要求,每层设置有2个安全出口直通室外;室内最远一点距安全出口的距离均满足规范要求。3#栋厂房,为丁类单层厂房,防火分区均满足规范要求,每层设置有3个安全出口直通室外;室内最远一点距安全出口的距离均满足规范要求。建筑物每层设置可供消防救援人员进入的窗口,窗口的净宽和净高不小于1米,下沿距室内地面不宜大于L2米,间距不宜大于20米,窗口的玻璃易于破碎,并在室外设置易于识别的明显标志。按照防火规范,防火墙、房间隔墙均砌筑至顶板不留缝隙,除风井外的各类竖井,待管道安装完毕后,楼板进行防火封堵,其耐

7、火极限等同楼板;防火门、窗、防火卷帘应选用国家确认的定点厂家产品;室内装修应遵照建筑内部装修设计防火规范GB50222-95(2001年修订版)的规定;建筑内部装修材料尽可能采用不燃或难燃材料。木质装修材料必须刷防火漆二道,并选用经消防部门认可的防火漆。第二章结构部分一、本工程设计使用年限50年,维护结构使用年限为20年。建筑抗震设防烈度6度,建筑耐火等级,地上为二级。结构形式1#栋检测楼为框架结构,2#栋、3#栋采用钢结构。项目耐火等级为二级,结构构件的耐火极限要求如下:1)板:Loh,梁:L5h,墙.柱:2.5h,楼梯:1.Oh,混凝土构件的截面尺寸和受力钢筋的混凝土保护层厚度应满足其耐火

8、极限的要求。2)钢构件的防火涂装的耐火极限的要求如下:钢柱、柱间支撑2.5h,防火涂料类别:厚型20mm;钢梁L5h,防火涂料类别:厚型20mm;钢楼梯、屋面支撑、系杆、楝条、压型钢板1.0h,防火涂料类别:厚型15mmo涂料厚度根据全国民用建筑工程设计技术措施(结构)表17.3.2-2选用。3)地下室耐火等级为一级,结构构件的耐火极限要求如下:板:L5h,梁:2.0h,墙.柱:3.0h,楼梯:L5h,防火墙支承框架和次梁3.Oh;混凝土构件的截面尺寸和受力钢筋的混凝土保护层厚度应满足其耐火极限的要求。防火涂料施工应满足相关规范的要求,并应注意下列事项:(1)施工前要彻底清除掉钢件上的灰尘、油

9、污和浮锈,然后在处理好的钢件上刷防锈底漆、中间漆。(2)本项目采用厚型防火涂料施工采用刷、喷均可,每隔48小时刷(喷)一次,每遍涂层厚度不大于2.5mm,且待上一层表干后方可刷(喷)下一层。以上所选用材料均不燃烧体,均满足建筑设计防火规范(2018版)(GB50016-2014)要求。所有钢结构构件均进行防腐,涂刷环氧云铁中间漆两遍,氟碳面漆一遍,总厚度为150m;防火构造:建筑墙体、柱梁、楼板、吊顶等材料均不燃或难燃材料,多层公共建筑地上满足二级耐火等级要求。地下室满足一级耐火等级要求。外围护墙、电梯间隔墙,均为200厚页岩烧结多孔砖;防火墙直接设置在基础上或钢筋混凝土的框架上。楼梯间隔墙、

10、建筑外围护墙均为防火墙。管道穿过隔墙、楼板时,均采用不燃烧材料,将其周围的缝隙填塞密实。建筑物内的管道井、电缆井,每层在楼板处用耐火极限不低于楼板的不燃烧体封隔,其井壁采用耐火极限不低于LOOh的不燃烧体。井壁上的检查门采用丙级防火门。设在地下室的消防水泵房,应采用耐火极限不低于2.OOh的防火隔墙和耐火极限不低于1.50h的不燃性楼板相互隔开或与相邻部位分隔。通往地下室的楼梯采用耐火极限不低于2.Oh的隔墙与地上楼梯分隔且设不小于2.0小时的甲级防火门。建筑内部隔墙均砌至梁板底部,不留缝隙。电梯机房采用耐火极限不低于2.OOh的隔墙分隔,机房设不小于1.2小时的乙级防火门。按照防火规范,防火

11、墙、房间隔墙均砌筑至顶板不留缝隙,除风井外的各类竖井,待管道安装完毕后,楼板进行防火封堵,其耐火极限等同楼板;结构部分均刷防火涂料,需满足钢结构各部位及构件的相应的耐火极限,钢柱耐火极限不低于2.5小时,梁(桁架)耐火极限不低于L5小时,屋盖承重构件、屋面及墙面支撑系杆耐火极限不低于L0小时。第三章消防给水一、设计依据:建筑设计防火规范(GB50016-2014)(2018版);建筑灭火器配置设计规范(GB50140-2005,2005年版);消防给水及消火栓系统技术规范(GB50974-2014)。汽车库、修车库、停车场设计防火规范GB50067-2014二、室外消防给水系统最大室外消火栓用

12、水量25Ls,火灾延续时间2h。室外消防给水系统与由市政自来水直接供给,拟从白杨路引入一根DN150的给水管道,经过水表井与倒流防止器引至消防水泵房,在室外设置环状管网,环上设室外消火栓,室外消火栓采用地上式消火栓SSlOO651.0型,沿道路布置,距路边不超过2m,距建筑物外墙不小于5m,室外消火栓的间距不超过120米,以满足每座建筑物的室外消防用水要求。在检测楼负一层设有效容积288立方米的消防水池及消防泵房,消防水池设消防水池取水口供消防车取水火灾时灭火,消防泵房内设室内外合用消火栓泵,消火栓泵型号为XBD5.540-45,Q=40LS,H=55米,N=45KWo三、室内消火栓给水系统1

13、)1#栋检测楼设室内消火栓系统,消火栓用水为15Ls,火灾延续时间2h。消防消防水量108m3.2#栋仓库(丁类),3#栋厂房(丁类)不设室内消火栓系统,设消防软管卷盘灭火系统。2)消火栓给水加压泵供水压力为0.55MPa3)本项目设置的室内消火栓系统不分区。4)本楼室内消火栓的设置应保证相邻二个消火栓的水枪充实水柱同时达到室内任何部位;消火栓箱采用薄型单栓带消防软管卷盘消火栓箱(1000700200),除地下室为明装外,其他楼层均采用暗装,留洞尺寸为1250X730(高X宽),洞底距地面(或楼板)完成面645mm。箱内配置:DN65消火栓1个、DN65长25m的麻质衬胶水龙带1条、019水枪

14、1支、消防软管卷盘(25m软管),消防按钮。5)消火栓给水泵控制:、消火栓泵由水泵出水干管上的压力开关、高位消防水箱出水管上的流量开关自动启动。消火栓给水加压泵在泵房内和消防控制中心均设手动开启和停泵控制装置。消火栓给水加压水泵的备用泵应在工作泵发生故障时自动投入工作。、消火栓水泵控制柜在平时应使消防水泵处于启动泵状态。、消防水泵不设置自动停泵的控制功能,停泵由具有管理权限的工作人员根据火灾扑救情况确定。、消防水泵应能手动启停和自动启动。、消防控制室应具有系列控制和显示功能:a.消防控制柜或控制盘应设置专用线路连接的手动直接启泵按钮:b.消防控制柜或控制盘应能显示消防水泵和稳压泵的运行状态:c

15、.消防控制柜或控制盘应能显示消防水池、高位消防水箱等水源的高水位、低水位报警信号,以及正常水位。、消防水泵控制柜设置机械应急启泵功能,并保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵,机械应急启动时,应确保消防水泵在报警后5min内正常工作。、消防水泵控制柜设置在专用消防水泵控制室时,其防护等级不小于IP30;与消防水泵设置在同一空间时,其防护等级不低于IP55。四、喷淋灭火系统:无五、灭火器配置根据建筑灭火器配置设计规范(GB50140-2005)配置灭火器,设置一定数量MF/ABC4磷酸镂盐干粉灭火器,满足扑救初期火灾的要求。第四章电气部分1、工程概况项目总用地面积:21084.16m2,总建筑面积:11527.51m2,容积率为1.IOo本项目由一栋检测楼、一栋仓库以及一栋厂房组成。1#栋检测楼为戊类多层厂房,2#栋仓库为戊类单层仓库,3#栋厂房为丁类单层厂房。2、设计依据各专业提供的设计资料;中华人民共和国现行有关规范:建筑设计防火规范(GB50016-2014)(2018版);火灾自动报警系统设

展开阅读全文
